实验记录

实验内容

  • 1.IP地址规划：完整详细IP地址方案。
  • 2.vlan的规划：至少三个VLan，并且分配到不同的交换机上。配置VLAN，且完成相同vlan不同vlan之间的通信
  • 3.路由规划：规划合适路由保证全网能够互访。
  • 4.交换机之间为了防止冗余链路形成环路，配置生成树
  • 5.配置DHCP服务器，使所有主机部门一内所有主机能自动获取IP地址
  • 6.DNS服务器的配置：所有主机能使用DNS服务器，并配置Web服务器地址域名为www.baidu.com,确保企业内所有主机能访问成功。
  • 7.Web服务器的配置：静态内容：学号+姓名+年级+网络工程实验。
  • 8.FTP服务器的配置：确保企业内所有主机能访问。
  • 9.附加一：只有部门一能访问FTP。
  • 10.附加二：内网地址转换一次后访问外网。

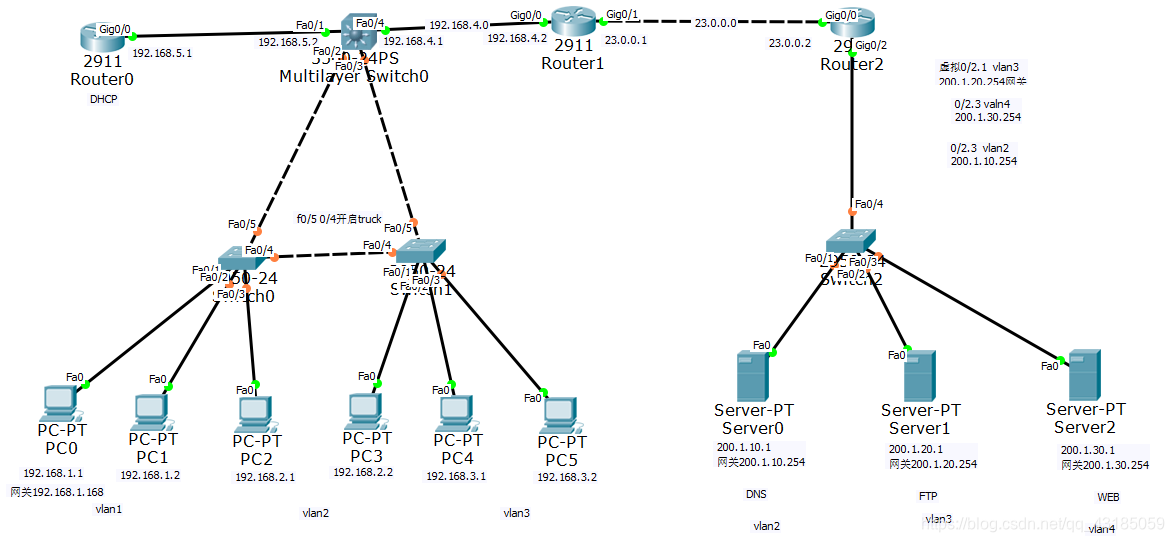

实验拓扑图

在这里插入图片描述

实验配置

1、给PC配IP和VLAN，VLAN间连通

  • PC间共划分三个VLAN，网段分别是192.168.1.1 ,192.168.1.2
    ,192.168.3.1。网关为192.168.1.168，192.168.2.168,192.168.3.168。
  • 二层交换机设置
    Switch0的f0/1,f0/2设置为VLAN1，f0/3设置为VLAN2，并且给三个接口配置为access模式，其中access: 主要用来接入终端设备，如PC机、服务器、打印服务器等。
1.vlan1
2.vlan2
3.int f0/1
4.switchport mode access
5.switchport access vlan 1
6.int f0/2
7.switchport mode access
8.switchport access vlan 1
9.int f0/3
10.switchport mode access
11.switchport access vlan 2

Switch0中比较特殊的两个端口是f0/4和f0/5。f0/4是用来PC2和PC3同VLAN2下的互通。而f0/5是让二层交换机和三层交换机相连通的。

1.int f0/4
2.switchport trunck encapsulation dotlq
3.switchport mode trunck
4.switchport trunk allowed vlan 2
5.int f0/5
6.switchport trunck encapsulation dotlq
7.switchport mode trunck

其中的第5行需要怎么写，我踩过坑，后面设置DHCP是就是因为这没设好，导致DHCP自动获取分配地址错误。

Switch1的f0/1设置为VLAN2，f0/2和f0/3设置为VLAN3，并且给三个接口配置为access模式；f0/4设置允许VLAN2通过，以及设置trunk；f0/5设置为trunk与三层交换机互通。代码和switch0的设置代码方式一样。

  • 三层交换机设置。创建三个VLAN，即VLAN1，VLAN2，VLAN3，给三个VLAN分别配上对应VLAN的网关作为VLAN在三层交换机上的IP地址。而其中与二层交换机相连的f0/2和f0/3接口设置trunk。
   1.vlan 1
   2.vlan 2
   3.vlan 3
   4.int vlan 1
   5.ip address 192.168.1.168 255.255.255.0
   6.int vlan 2
   7.ip address 192.168.2.168 255.255.255.0
   8.int vlan 3
   9.ip address 192.168.3.168 255.255.255.0
   8.int f0/2
   9.switchport trunck encapsulation dotlq
   10.switchport mode trunck
   11.int f0/3
   12.switchport trunck encapsulation dotlq
   13.switchport mode trunck
  • 到这为止PC的VLAN划分和PC的通信已经完成了。

2、DHCP服务器的设置

  • 三层交换机的设置

Multilayer Switch0端口f0/1配置IP地址为192.168.5.2；为三级交换机上的三个VLAN
配置helper-address 指向DHCP服务器地址，在这里为路由器与交换机相连的接口地址（192.168.5.1）；设置默认路由，指向下一跳地址（即路由器接口地址192.168.5.1） 。

1.int f0/1
2.ip address 192.168.5.2 255.255.255.0
3.int vlan 1
4.ip helper-address 192.168.5.1 #VLAN1
5.int vlan 2
6.ip helper-address 192.168.5.1 #VLAN2
7.int vlan 3
8.ip helper-address 192.168.5.1 #VLAN3
9.ip route 0.0.0.0 0.0.0.0 192.168.5.1#静态路由

三层交换机有路由功能，与其他路由器连通需要设置rip通告网段，设三层交换机与Router0通。

1.router rip
2.Version 2           #版本
3.network 192.168.1.0  #通告网段
4.network 192.168.2.0
5.network 192.168.3.0
6.network 192.168.4.0
7.network 192.168.5.0
8.no auto-summary
  • 路由器设置

Router0路由器的g0/0接口设置IP地址为192.168.5.1

1.    int g0/0
2.    ip address 192.168.5.1 255.255.255.0

添加排除地址，避免客户端获取已经有用的地址，从而产生冲突，及排除三层交换机上的三个VLAN的IP地址，这些有特殊用途的IP地址。

1.ip dhcp excluded-address 192.168.1.168
2.ip dhcp excluded-address 192.168.2.168
3.ip dhcp excluded-address 192.168.3.168

创建DHCP，为三个不同网段的客户端分配IP地址

1.ip dhcp pool vlan1
2.default-router 192.168.1.168
3.dns-server 200.1.10.1#为后面的的DNS服务器做准备
4.network 192.168.1.1 255.255.255.0
5.ip dhcp pool vlan2
6.default-router 192.168.2.168
7.dns-server 200.1.10.1#为后面的的DNS服务器做准备
8.network 192.168.2.1 255.255.255.0
9.ip dhcp pool vlan3
10.default-router 192.168.3.168
11.dns-server 200.1.10.1#为后面的的DNS服务器做准备
12.network 192.168.3.1 255.255.255.0

创建回程默认路由，指向与路由器相连的交换机接口。

10.ip route 0.0.0.0 0.0.0.0 192.168.5.2#静态路由
  • 到这里DHCP服务器就已经搭建好了。

3、PC ping通Router1和Router2，内外网设置

  • 三层交换机需要rip通告网段，即在步骤2的DHCP搭建的时候的第二段代码就是。
  • 给三层交换机的f0/4配置IP地址为192.168.4.1。
 -   int f0/4
 -   ip address 192.168.4.1 255.255.255.0
  • 路由器Router1设置

给接口g0/0配置IP为192.168.4.2并且设置为路由器内端intside，接口g0/1配置IP为23.0.0.1并且设置为路由器外端outside；用到的NAT技术。

1.int g0/0
2.ip address 192.168.4.2 255.255.255.0
3.ip nat inside
4.int g0/1
5.ip address 23.0.0.1 25.255.255.0
6.ip nat outside

Router1设置默认路由使其通向路由Router2，其中需要内外网的IP地址转换为外网地址。

1.#在Router1一端口gig0/1的默认静态路由
2.Router(config)#ip route 200.1.0.0 255.255.0.0 23.0.0.2
3.
4.#在Router1上配置包括内网所有IP地址的ACL
5.tarena-R1(config)#access-list 1 permit 192.168.0.0 0.0.255.255
6.#定义地址池起始ip地址和子网掩码
7.Router(config)#ip nat pool whp 23.0.0.3 23.0.0.10 netmask 255.255.255.0
8.
9.#定义可以进行NAT转换的内网ALC
10.Router(config)#ip nat inside source list 1 pool whp
  • 路由Router2的接口g0/0配置IP为23.0.0.2
 -   int g0/0
 -    ip address 23.0.0.2 255.255.255.0
  • 到这里就已经做好了电路的连通到Router2接口g0/0.路由2的通告网段放在下面了

4、DNS、FTP和WEB服务器单臂路由配置

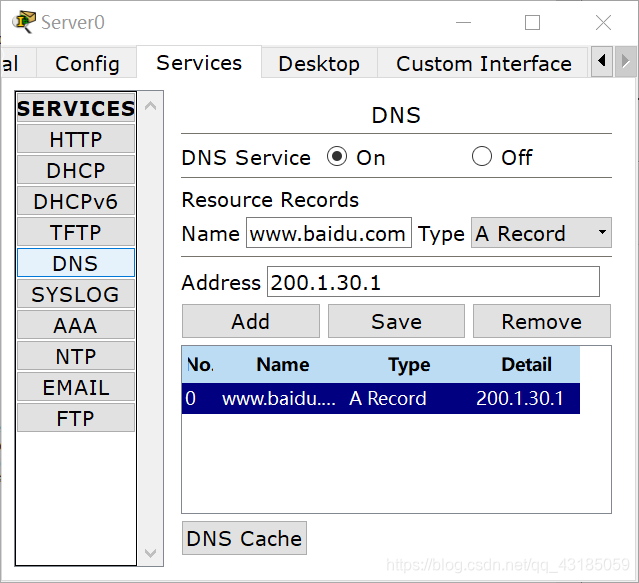

  • DNS服务器

IP地址为200.1.10.254，网关为200.1.10.254；DNS设置域名和对应的web地址。
在这里插入图片描述

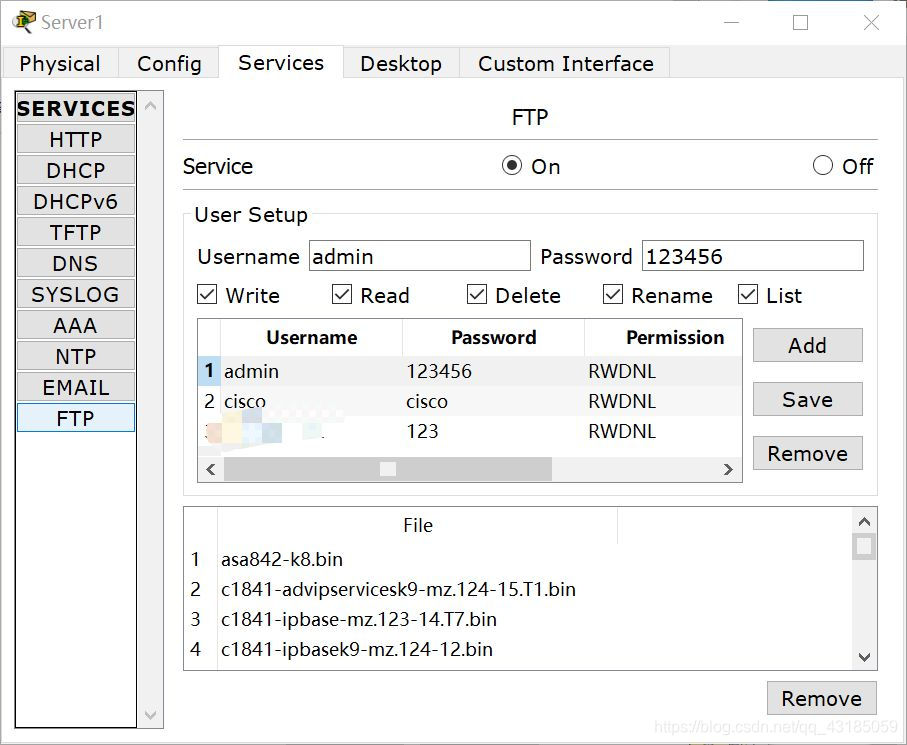

  • FTP服务器

设置IP地址为200.1.20.1，网关为200.1.20.254；在FTP中添加FTP的名字和密码。
在这里插入图片描述

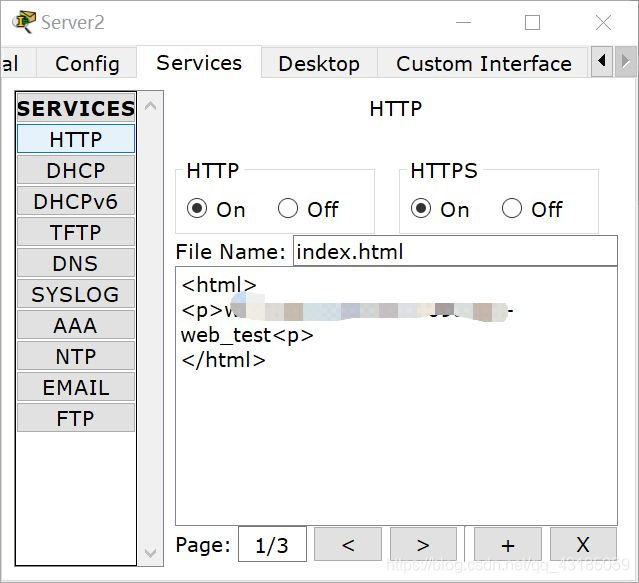

  • Web服务器

设置IP地址为200.1.30.254，网关设置为200.1.30.254；可以在HTTP中网页更改HTML代码。
在这里插入图片描述

  • 二层交换机设置

接口f0/1、f0/2、f0/3分别划分到VLAN1、VLAN2、VLAN3中，接口f0/4设置为trunk。

1.int f0/1
2.switchport mode access
3.switchport access vlan 2
4.int f0/2
5.switchport mode access
6.switchport access vlan 3
7.int f0/3
8.switchport mode access
9.switchport access vlan 4
10.int f0/4
11.switchport mode trunck
  • 路由器Router2设置

进入路由Router2接口g0/2的虚拟接口（子接口），封装协议设置为dot1Q（中继封装）,dot1Q 2，dot1Q 2，dot1Q 2允许通过的VLAN为VLAN1、VLAN2、vlan3，并且设置接口的IP地址。

1.int g0/2.1
2.encapsulation dot1Q 3
3.ip address 200.1.20.254 255.255.255.0
4.int g0/2.2
5.encapsulation dot1Q 4
6.ip address 200.1.30.254 255.255.255.0
7.int g0/2.3
8.encapsulation dot1Q 2
9.ip address 200.1.10.254 255.255.255.0
  • 通告网段
1.router rip
2.version 2
3.network 23.0.0.0
4.network 200.1.10.0
5.network 200.1.20.0
6.network 200.1.30.0
7.no auto-summary
  • 到这里所有的配置已经配置好了

实验结果

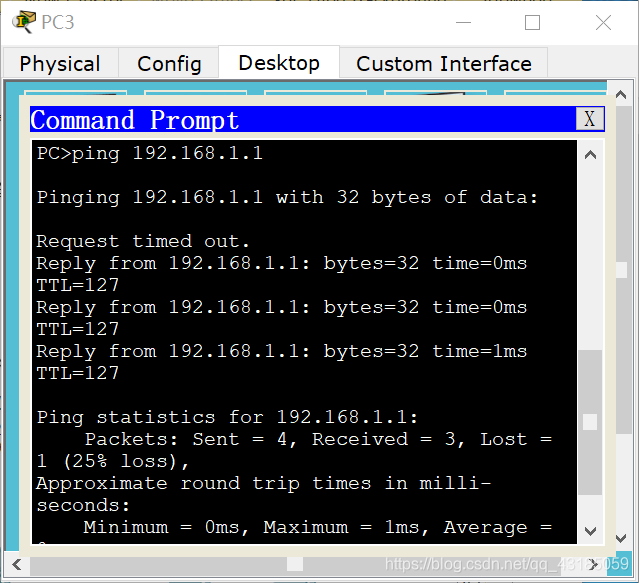

  • VLAN的互通，同VLAN pc3 ping pc2；不同VLAN pc3 ping pc1。
    在这里插入图片描述
    在这里插入图片描述

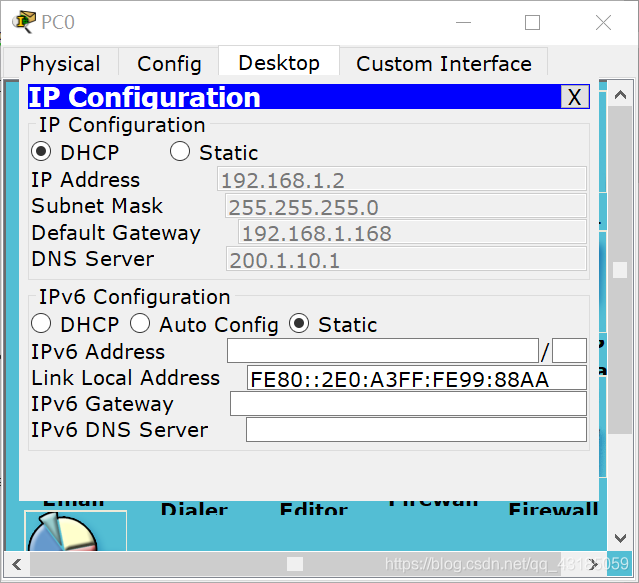

  • DHCP的实现
    在这里插入图片描述

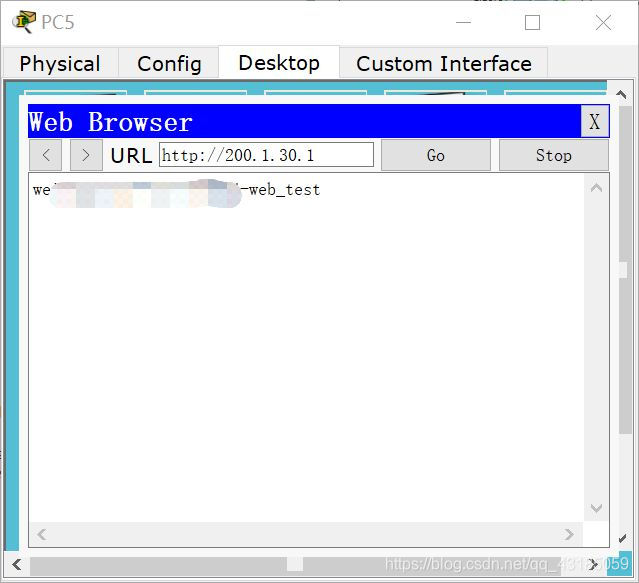

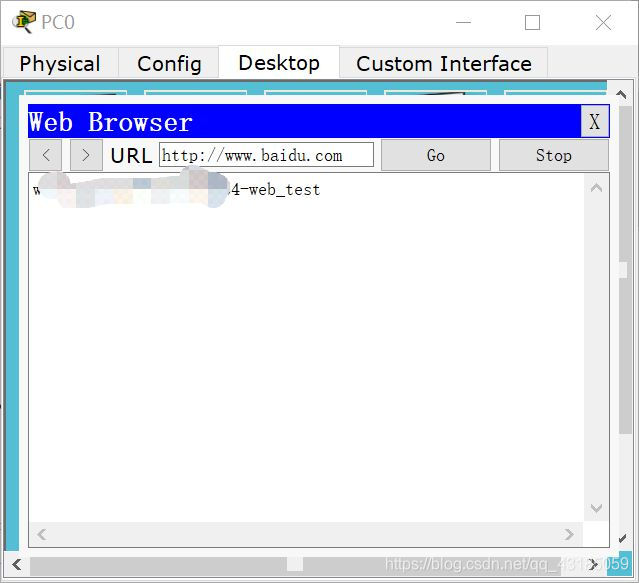

  • DNS服务器和Web服务器
    在这里插入图片描述
    在这里插入图片描述

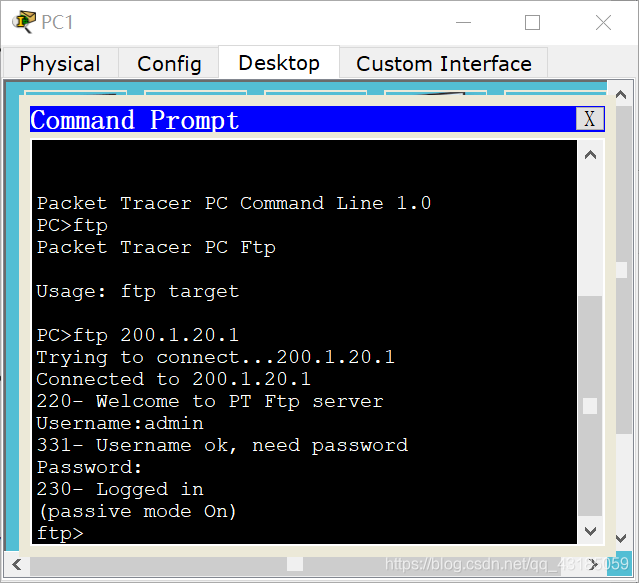

  • FTP服务器
    在这里插入图片描述

思科原件下载

思科原件
