本文总结了LCD显示屏常见的故障问题，包括液晶屏内污、刮伤、颜色不均、底色不符、破损、玻璃切裂不良、引脚刮伤、偏光片刮伤、水纹、无保护膜、气泡、贴反、凸点纤维、偏光片腐蚀以及混料等，详细阐述了各种故障的现象和可能原因。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1.液晶屏有内污：一般现象为黑点、污点、纤维。指LCD内有纤维。
2. 液晶屏有内刮：一般现象为黑线、白线，PI被刮伤表现为线条刮伤。
3.液晶显示颜色不均：一般现象为色彩不一致、彩虹，即LCD的色彩不均匀，在中间彩虹或杠边彩虹以及彩色条纹不均，主要从色彩上来讲。
4.液晶底色不符：一般现象为LCD整体的颜色与另一些LCD的整体颜色差异很大。一般不与样品相比，我厂目前制程能力达不到。
5.屏破损：客户称之为镜片坏、碎裂。即LCD受损部分残缺、破损有角落破损和边缘破损以及导电层破损(即出PIN的一边破损，一般是人为因素较多，公司与客户皆有可能造成)。

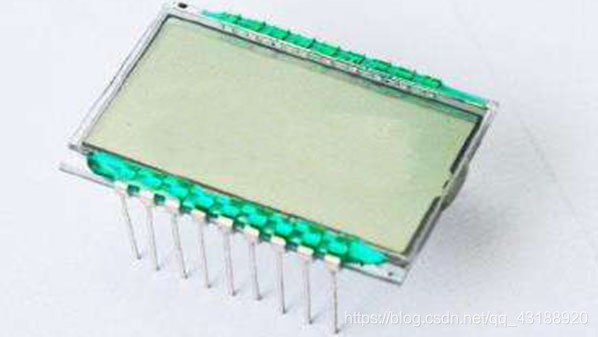

在这里插入图片描述
6.玻璃切裂不良：Y轴切割、X轴裂片造成一部分突起或凹陷。
7. 液晶屏引脚刮伤：即LCD断码屏出PIN一边(即通常所说导电层)引脚被刮伤、割伤引起断路、导电不良等,一般客户修理时易造成。
8.液晶屏偏光片刮伤、刺破：一般现象是行内称之为镜花、镜面模糊。即偏光片受损或受到刀片等坚硬手的损害(客户放置使用不当会造成)。
9.偏光片水纹：偏光片上有一道道条纹，要背光源才能看到，由於贴片後用酒精或丙酮擦导电层脏污时，酒精或丙酮渗入所致，客户也有可能在擦PIN时渗入。
10.无保护膜：即偏光片表层的保护膜被撕下。(一般是IC坏，修理时以为是LCD坏而取下。

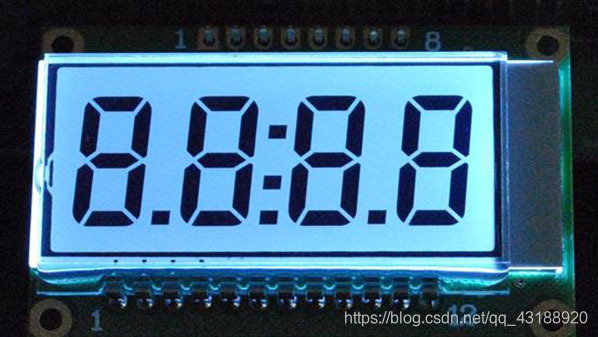

在这里插入图片描述
