第二部 学习笔记-1

 一、15V转12V

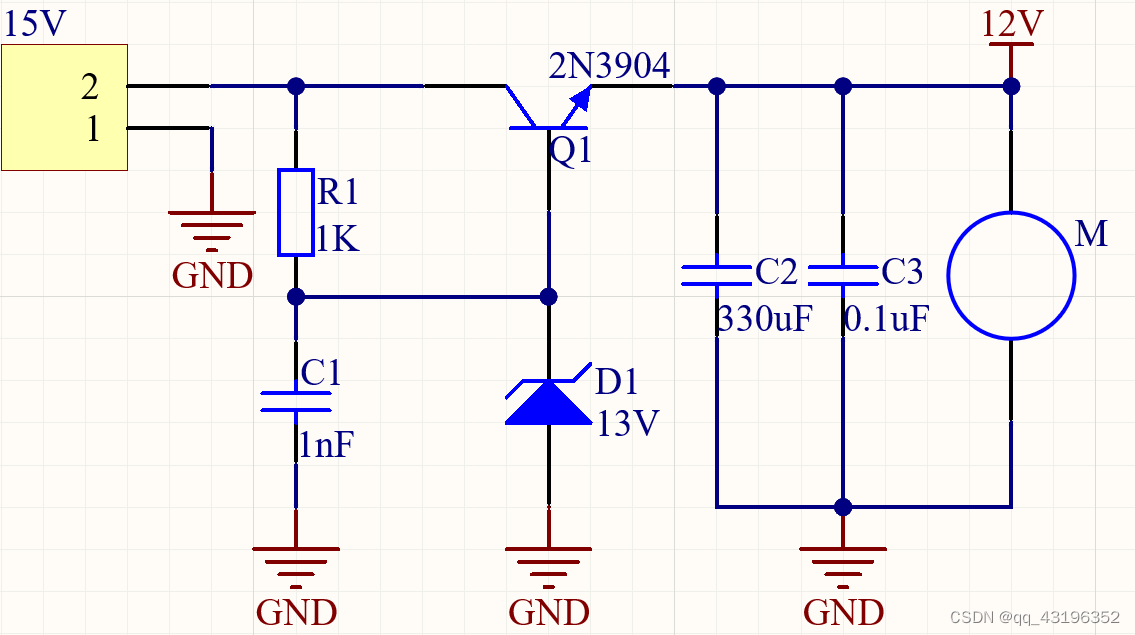

1、电路图/原理

1）15V通过稳压管&三极管转换为12V，Q1 be 导通压降为0.7V，所以选择12.6（13）V稳压管进行供电；

2）当Q1完全导通，ce 间电压为0.3V，E极电压约等于15V，>B极电压，Q1关闭，Vbe再次>0.7,Q1再次导通，如此循环将电容电压稳定在12V。

2、选值

1）因为稳压管直接接电源后会击穿，需在前端加电阻限流，阻值计算如下；

①电机转动的电流需100mA,故将供电电流预设为200mA，Q1放大倍数约为100倍，所以流过b极电流为2mA;

②稳压管导通电流为2mA，所以电阻需将电流限制在4mA左右，电阻压降为15-13=2V，电阻阻值为500R；

2）为了达到更好的滤波效果，我们往往在稳压电路的输出端加上一个电解电容和一个陶瓷电容以滤除低频和高频噪声。根据经验，在负载端电流小于100mA时，负载端的电解电容C2一般取220uf或330uf，这里我们取330uf。陶瓷电容C3往往取100nf。

3）C1可滤除Q1 b极的杂波，因为放在b极，滤波效果也会被放大，所以选1nF电容即可；

3、封装选型

 1）R1功率为2V*4mA=8mW，0805封装

2）稳压管13V*2mA=26mW,MELF封装

3)三极管两端压降为3V，最大电流200mA，0.6W，TO-92封装

二、N管做开关电路

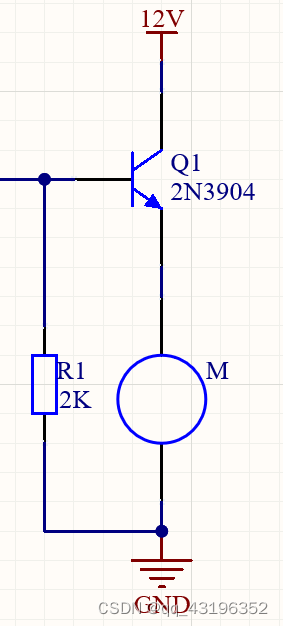

N管做开关只能c极接负载，因为当e极接负载后，三极管导通，ce压降为0.3V，e极约为12V，b极由于2K电阻分压，导致B极电压<12V，be之间电压小于0.7V，三极管关闭。

1、电路图/原理

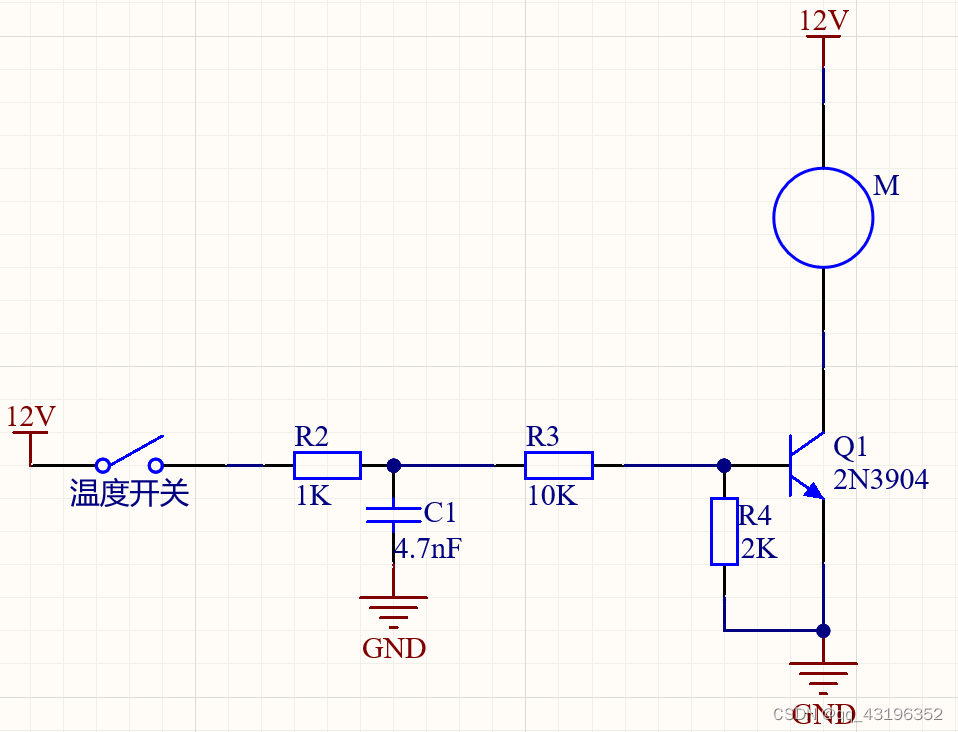

1）

①可以将温度开关直接控制电机转动，但不能承受大电流，所以不行；

②温度开关属于机械开关，会产生高dv/dt，也可能产生扰动使电机转动，所以需要滤波电路，如果单纯使用电容进行滤波，电容的充电时间过短且充电时间不易控制，因此我们使用RC滤波电路进行滤波。

③基本开关电路，三极管具有下拉电阻，具备完整功能

④但RC电路存电会导致温度开关断开后电机不能立刻停止转动，此时三极管工作在放大区域如果有静电等高dv/dt会损坏电路，所以需要将电路中的存电泄放掉；

2）

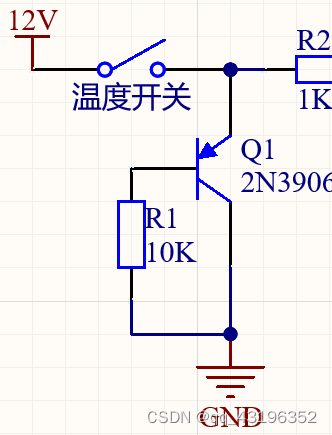

①加入P管泄放电路存电，b极下拉电阻,根据经验阻值选择10K，但开关闭合后，三极管也会打开，ce直接短路损坏电路，所以需要优化。

3)

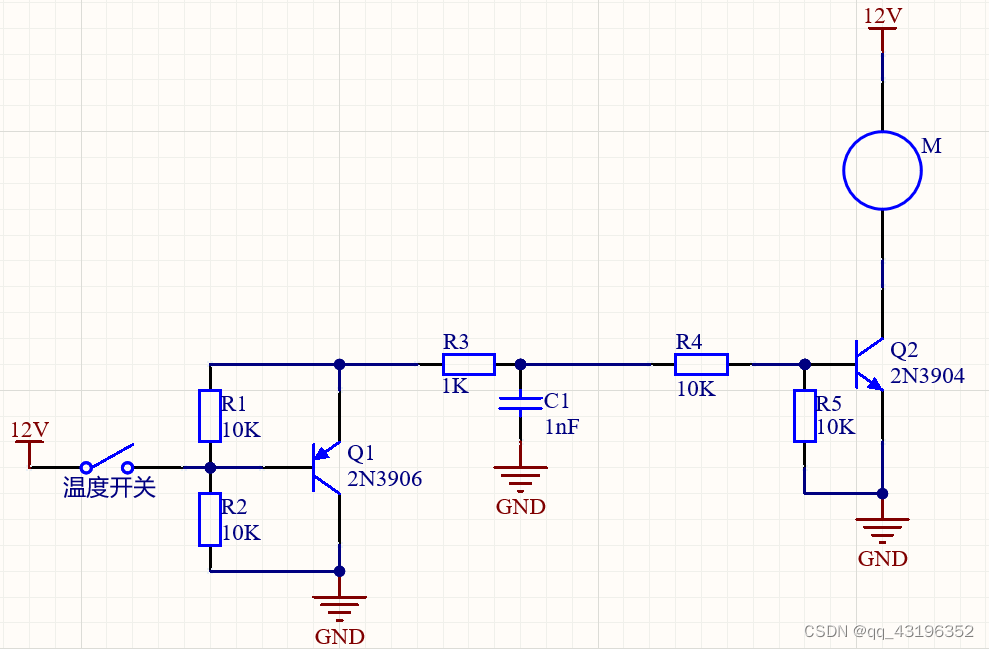

如图将三极管be之间加10K电阻

        ① 当开关断开后电容通过两个10K电阻放电；

        ② 开关接通后，12V通过R1给后端供电，因为有10K电阻存在，b极电压>e极电压，所以P管不导通；

        ③但是当开关断开，C1和三极管的寄生电容放电时，一部分通过三极管放电，另一部分通过电阻放电，导致放电速度减慢，所以需要阻断从R1放电。

4）

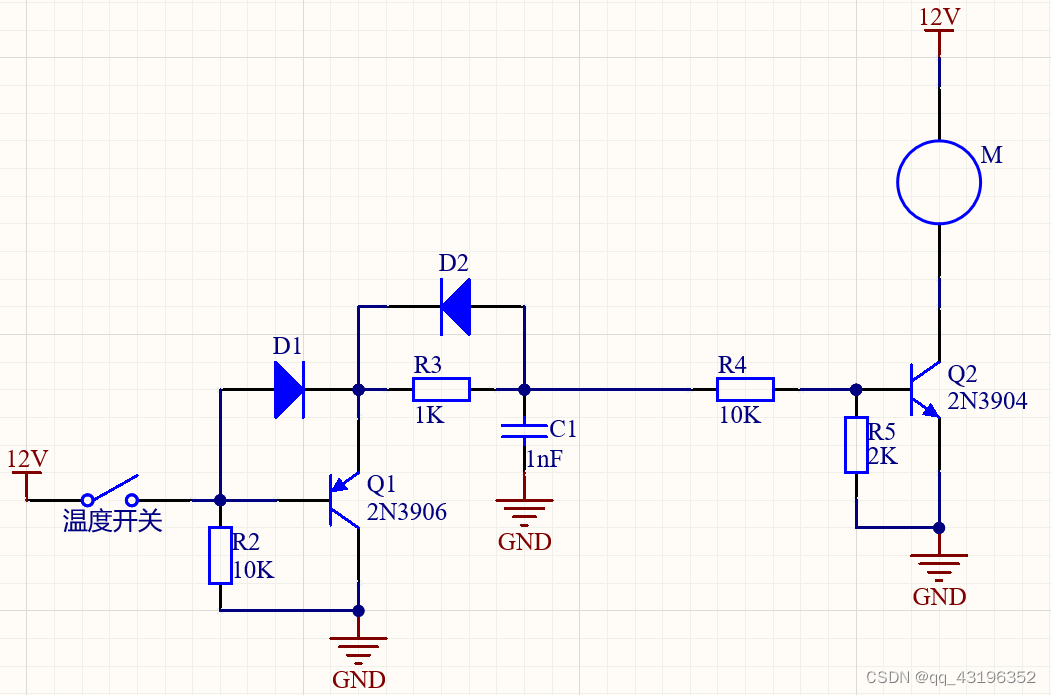

将上一电路图的R1电阻更换为D1

        ①开关闭合后通过D1给后端电路供电,阻抗比电阻小且避免电阻限流；

        ②开关断开后D1反向截止，所有电流都通过Q2完成最大速度放电，D2导通内阻比R2小，加快放电速度。

2、选值

1）

        ①一般干扰存在的时间小于5微秒，电容充电时间（滤波深度）t=R*C。若选取1k电阻，则电容为5us/1k=5nF。但5nF不是标称电容，因此我们选取4.7nF的电容。

        ②三极管开关电流需大于1mA，并且温度开关不能超过5mA,电路中限流电阻选择10K可以满足需求，下拉电阻选值：干路电流I=（12-0.7）/10k=1.13mA，下拉电阻的最小阻值为0.7V/1.13mA=620Ω，考虑到电阻过小会增大功耗，以及电阻过大会导致三极管关断速度慢，依照经验选2K；

2）

        10K下拉电阻

3、封装

根据最大电流计算功耗，选出满足功耗封装

三、P管做开关电路

P管做开关只能C极接负载，因为E极接负载导通后E极电压0.3V，<B极电压。

1、电路图/原理

1）​​​​​​​​​​​​​​​​​​​​​

①根据需求：限流电阻、RC滤波、P管做开关可以组成上图

②根据三极管导通需要1mA，可得出电阻值约为10K，再根据5ms的高dv/dt可以得出R为1K，C为4.7nF;

③当开关闭合，三极管开始通电后经过给4.7nF充电，充电过程会导致三极管导通时间延长，所以加2K上拉电阻，这样一部分电从电阻走过，可以加速电容充电速度。

④1K电阻放在电容前，因为放10K RC充电时间会延长。

⑤无论开关打开或者关闭，三极管都会给电容充电，导致开关断开后三极管仍然导通，所以进行下图优化。

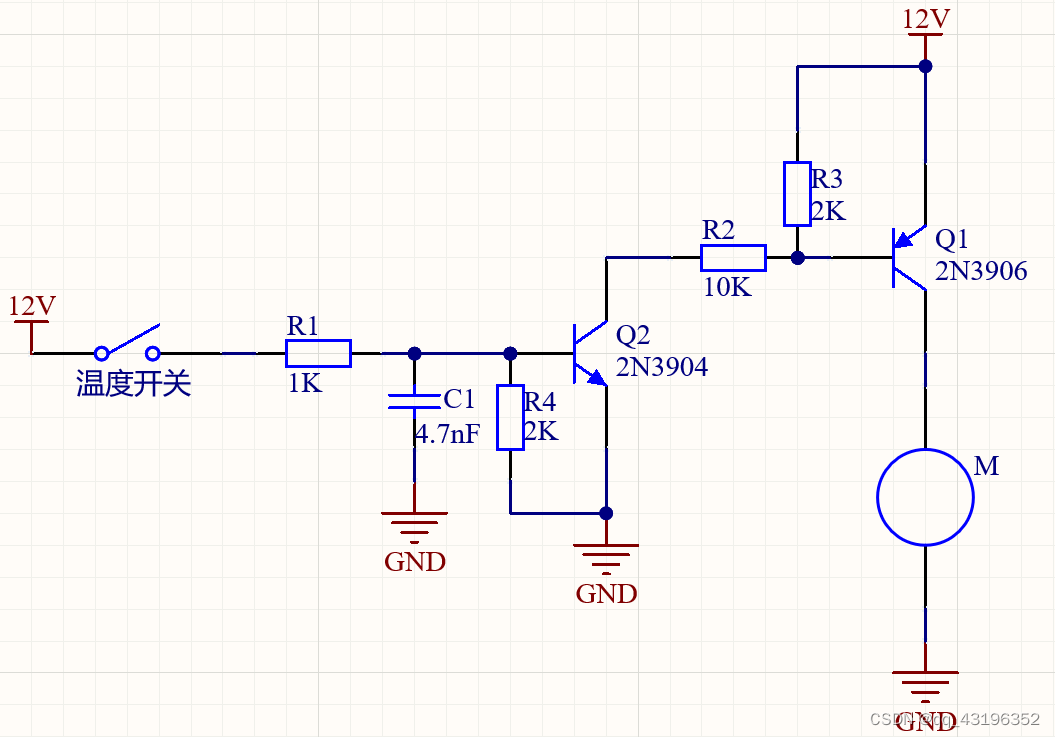

2)​​​​​​​

修改后开关闭合，经过滤波后N管打开，ce=0.3V，P管导通。

开关断开，N管截止，不会出现开关断开，P管继续导通。

四、LED

要求马达转动红灯亮，马达停止绿灯亮

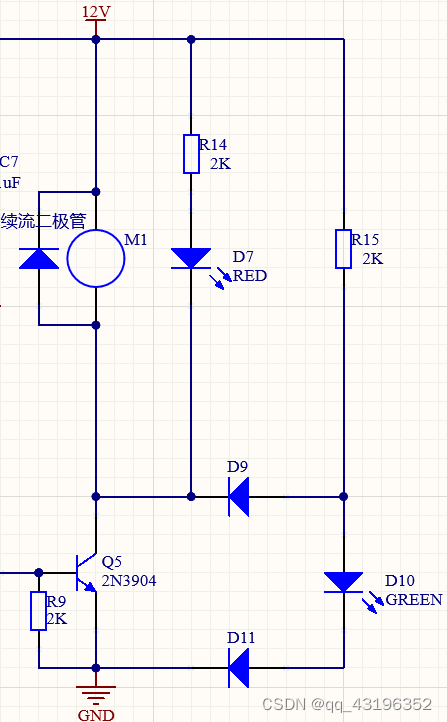

1)电路图

2)原理

①要求两灯不能同时亮起，当开关断开时马达不转，N管不通，红灯处于无法导通状态，绿灯正常亮起；

②当开关闭合，N管导通，红灯亮，绿灯由于D9和D11导致绿灯不满足导通电压，绿灯不亮；

③如没有D11，绿灯电压为1V左右，可能亮起，所以加一D11钳位。

④当马达停止转动瞬间，可能会产生高dv/dt，损坏三极管，所以应加一续流二极管。
