本次实验通过ADC0809采集1个通道的模拟量，并用8255输出二进制码。同时，利用DAC0832生成锯齿波，观察其在直流电机上的效应。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

实验内容：

1．利用0809完成1个通道的模拟量采集，并利用8255输出二进制码。

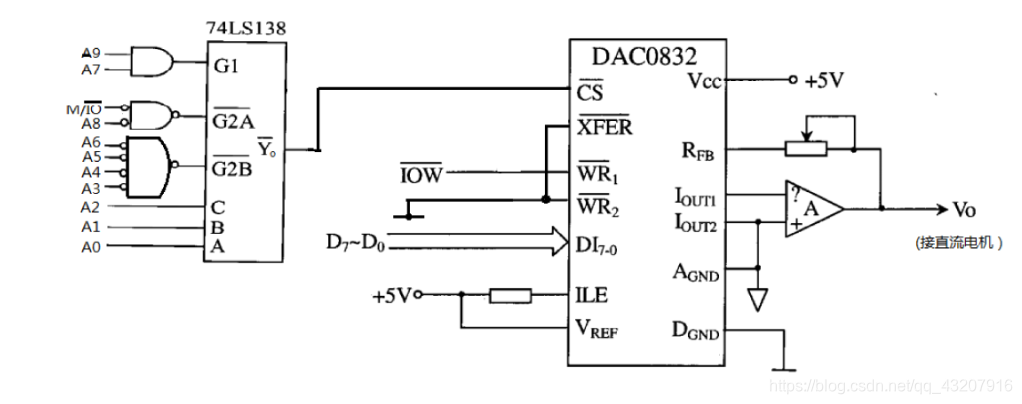

2．利用0832产生锯齿波输出，并在直流电机上观察结果。

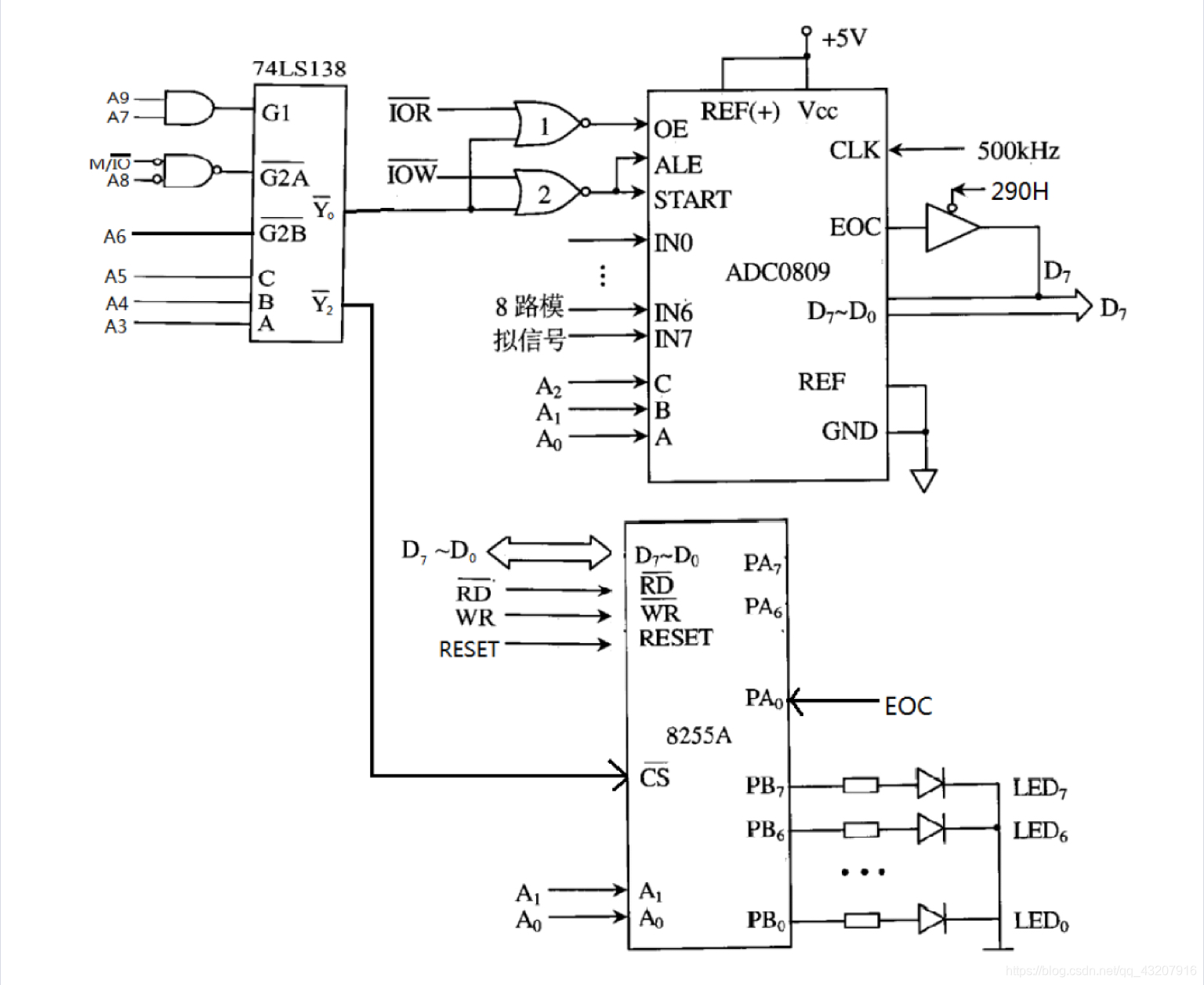

1．利用0809完成1个通道的模拟量采集，并利用8255输出二进制码

在这里插入图片描述

CODE SEGMENT
     ASSUME CS:CODE
START:
     MOV DX,293H；8255初始化
     MOV AL,10010000B
     OUT DX,AL
XX:MOV DX,280H；启动转换
OUT DX,AL
NO: MOV DX,290H；读入8255A口状态
     IN AL,DX
     TEST AL,01H；检测是否为高电平
     JZ NO；是，继续循环等待
     MOV DX,280H；否，读入数据
     IN AL,DX
     MOV DX,292H；8255B口输出
     OUT DX,AL
     JMP XX；循环检测该代码
CODE ENDS
     END START
