对 IIC 总线的理解、调用函数以及常见面试问题

一、IIC 总线概述：

IIC 即Inter-Integrated Circuit(集成电路总线）
I2C总线是PHLIPS公司推出的一种串行总线， I2C总线只有两根双向信号线。一根是数据线SDA，另一根是时钟线SCL。

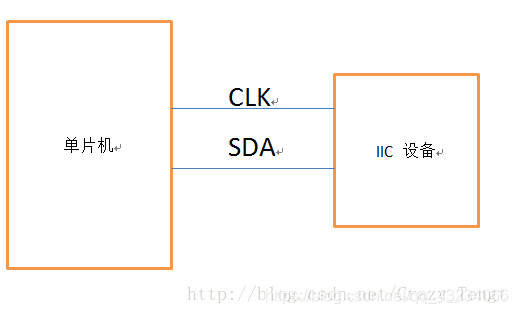

这里写图片描述

每个接到I2C总线上的器件都有唯一的地址。主机与其它器件间的数据传送可以是由主机发送数据到其它器件，这时主机即为发送器。由总线上接收数据的器件则为接收器。

二、IIC 总线通信协议：

要掌握IIC的通信协议，需要掌握以下6个通信信号：
1.起始信号
2.终止信号
3.写数据
4.读数据
5.应答信号
6.非应答信号

起始和终止信号
SCL线为高电平期间，SDA线由高电平向低电平的变化表示起始信号；SCL线为高电平期间，SDA线由低电平向高电平的变化表示终止信号。

应答信号
IIC 总线协议规定，每传送一个字节数据后，都要有一个应答信号以确定数据传送是否被对方收到。应答信号由接受设备产生，在SCL为高电平期间，接受设备将SDA拉低为低电平，表示数据传输正确，产生应答（ACK）

数据传送
I2C总线进行数据传送时，时钟信号为高电平期间，数据线上的数据必须保持稳定，只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化。

根据AT24C02的芯片，可编写以下信号函数程序：

//1.起始信号 SCL线为高电平期间，SDA线由高电平向低电平的变化表示起始信号；
void IIC_Start(void)
{
    SDA = 1;
    SCL = 1;
    delay_us(1);   //15us     >> 4.7us
    SDA = 0;
    delay_us(1);

    SCL = 0;
}

//2.终止信号 SCL线为高电平期间，SDA线由低电平向高电平的变化表示终止信号。
void IIC_Stop(void)
{
    SDA = 0;
    SCL = 1;
    delay_us(1);   //15us     >> 4.7us
    SDA = 1;
    delay_us(1);

    SCL = 0;
}
void IIC_SendByte(unsigned char dat)   //3.写数据
{
    unsigned char i;
    for (i = 0; i < 8; i++)
    {
        if((dat<<i)&0x80)
        {
            SDA = 1;
        }
        else
        {
            SDA = 0;
        }
        SCL = 1;       //开始让数据维持稳定
        delay_us(1);

        SCL = 0;
        delay_us(1);
    }

    SDA = 1; //释放总线  ， 发送完8位，主机置高电平
    SCL = 1;
    delay_us(1);
    if (SDA)        //SDA 低电平    从机回馈低电平
    {
        ack = 0;   //0 == ack  代表无ack信号， 从机不应答，发送不成功
    }
    else
    {
        ack = 1;   //从机应答，发送成功
    }
    SCL = 0;
    delay_us(5);
}
unsigned char IIC_RecvByte(void)   //4. 读数据
{
    unsigned char i, temp;
    SDA = 1;               //保险 高的 与 上低的 是低的， 线与
    for (i = 0; i < 8; i++)
    {
        SCL = 0;       // 告诉 数据可以变化      SDA  脉冲线
                     //只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化。
        delay_us(1);
        SCL = 1;       // 数据保持稳定， 开始读
        delay_us(1);
        temp<<=1;
        if (SDA)
        {
            temp = temp + 1;
        }
    }
    SCL = 0;
    delay_us(10);
    return temp;
}
void IIC_ACK(void)         //5. 应答信号
{
    SDA = 0;
    SCL = 1;
    delay_us(1);
    SCL = 0;
}
void IIC_NOACK(void)       //6. 非应答信号
{
    SDA = 1;
    SCL = 1;
    delay_us(1);
    SCL = 0;
}

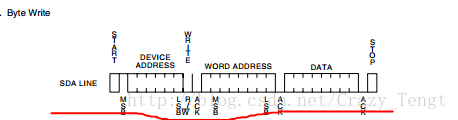

根据时序图，可编写24C02的读写函数程序：

unsigned char AT24CXX_WriteStr(unsigned char devaddr, unsigned char romaddr, unsigned char *s, unsigned char num)
{
    unsigned char i;
    IIC_Start();
    IIC_SendByte(devaddr);
    if (0 == ack)
    {
        return 0;
    }
    IIC_SendByte(romaddr);
    if (0 == ack)
    {
        return 0;
    }
    for (i = 0; i < num; i++)
    {
        IIC_SendByte(*s);
        if (0 == ack)
        {
            return 0;
        }
        s++;
    }
    IIC_Stop();
    return 1;
}

unsigned char AT24CXX_ReadStr(unsigned char devaddr, unsigned char romaddr, unsigned char *s, unsigned char num)
{
    unsigned char i;
    IIC_Start();
    IIC_SendByte(devaddr);
    if (0 == ack)        //无应答 返回0 失败
    {
        return 0;
    }
    IIC_SendByte(romaddr);
    if (0 == ack)
    {
        return 0;
    }

    IIC_Start();
    IIC_SendByte(devaddr + 1);
    if (0 == ack)
    {
        return 0;
    }
    for (i = 0; i < num - 1; i++)
    {
        *s = IIC_RecvByte();
        IIC_ACK();
        s++;
    }
    *s = IIC_RecvByte();
    IIC_NOACK();
    IIC_Stop();
    return 1;
}

三、有关 IIC 总线常见面试题：（参考）

介绍一下你了解的I2C？
I2C总线是飞利浦（PHLIPS）公司推出的一种串行总线，用于连接微控制器及其外围设备， I2C串行总线有两根双向信号线。一根是数据线SDA，另一根是时钟线SCL。 它仅通过两根信号线就可以完成对所有挂载在I2C总线上的从器件进行操作。这样的好处是可以大大的节省我们微处理器的IO口资源。

I2C到底可以挂载多少个器件呢？
答：IIC协议规定，在启动总线后第1字节的高7位是从节点的寻址地址，其中高四位为器件类型识别符，接着三位为片选，最后一位为读写位，当为1时为读操作，为0时为写操作，所以具体挂载多少个器件由I2C地址决定，7位寻址地址减去1个广播地址0x00不用，所以有2^7=128 - 1 = 127，那就是127个地址， 所以理论上可以挂127个从器件。

I2C如何同时挂载多个同一种器件（地址相同的器件）？
答：理论上是不会这样设计的，如果一定要这样做的话，可以通过硬件上设计，控制器件是否挂载总线来实现（方法可用一个开关电路切断器件SDA或者SCL是否接入总线来实现）

I2C总线的主机与从机之间是如何通信的呢？
I2C总线的主机与从机之间的通信主要和I2C的时序有关。在通信开始的时候SCL与SDA都置为高电平，此时为总线空闲时间。当SCL为高电平期间SDA的电平被拉低，标志这总线的启动。当SCL为高电平期间SDA的电平被拉高，标志这总线的终止。在进行数据传送时，SCL为高电平期间，SDA上的数据必须保持稳定，只有在SCL的信号为低电平时，SDA上的高电平才允许变化。所以只要我们根据芯片手册正确的写好IIC的时序，按时序发送器件地址（不同的器件的地址不同）以及数据，就可以使主机与从机之间通信。

I2C总线的仲裁你知道吗？
总线上可能挂接有多个器件，有时会发生两个或多个主器件同时想占用总线的情况，这种情况叫做总线竞争。I2C总线具有多主控能力，可以对发生在SDA线上的总线竞争进行仲裁，其仲裁原则是这样的：当多个主器件同时想占用总线时，如果某个主器件发送高电平，而另一个主器件发送低电平，则发送电平与此时SDA总线电平不符的那个器件将自动关闭其输出级。总线竞争的仲裁是在两个层次上进行的。首先是地址位的比较，如果主器件寻址同一个从器件，则进入数据位的比较，从而确保了竞争仲裁的可靠性。由于是利用I2C总线上的信息进行仲裁，因此不会造成信息的丢失。

I2C时钟信号（SCL）的同步问题
在I2C总线上传送信息时的时钟同步信号是由挂接在SCL线上的所有器件的逻辑“与”完成的。SCL线上由高电平到低电平的跳变将影响到这些器件，一旦某个器件的时钟信号下跳为低电平，将使SCL线一直保持低电平，使SCL线上的所有器件开始低电平期。此时，低电平周期短的器件的时钟由低至高的跳变并不能影响SCL线的状态，于是这些器件将进入高电平等待的状态。当所有器件的时钟信号都上跳为高电平时，低电平期结束，SCL线被释放返回高电平，即所有的器件都同时开始它们的高电平期。其后，第一个结束高电平期的器件又将SCL线拉成低电平。这样就在SCL线上产生一个同步时钟。可见，时钟低电平时间由时钟低电平期最长的器件确定，而时钟高电平时间由时钟高电平期最短的器件确定。

I2C总线的其他注意点
1、进行数据传送时，在SCL为高电平期间，SDA线上电平必须保持稳定，只有SCL为低时，才允许SDA线上电平改变状态。并且每个字节传送时都是高位在前。
2、对于应答信号，ACK=0时为有效应答位，说明从机已经成功接收到该字节，若为1则说明接受不成功。
3、如果从机需要延迟下一个数据字节开始传送的时间，可以通过把SCL电平拉低并保持来强制主机进入等待状态。
4、主机完成一次通信后还想继续占用总线在进行一次通信，而又不释放总线，就要利用重启动信号Sr。它既作为前一次数据传输的结束，又作为后一次传输的开始。
5、总线冲突时，按“低电平优先”的仲裁原则，把总线判给在数据线上先发送低电平的主器件。
6、在特殊情况下，若需禁止所有发生在I2C总线上的通信，可采用封锁或关闭总线，具体操作为在总线上的任一器件将SCL锁定在低电平即可。
7、SDA仲裁和SCL时钟同步处理过程没有先后关系，而是同时进行的。

I2C的基础概念和框架

一、IIC 基础概念

   IIC(Inter－Integrated Circuit)总线是一种由PHILIPS公司开发的两线式串行总线，用于连接微控制器及其外围设备。IIC总线产生于在80年代，最初为音频和视频设备开发，如今主要在服务器管理中使用，其中包括单个组件状态的通信。例如管理员可对各个组件进行查询，以管理系统的配置或掌握组件的功能状态，如电源和系统风扇。可随时监控内存、硬盘、网络、系统温度等多个参数，增加了系统的安全性，方便了管理。

1、 IIC总线的特点

   IIC总线最主要的优点是其简单性和有效性。由于接口直接在组件之上，因此IIC总线占用的空间非常小，减少了电路板的空间和芯片管脚的数量，降低了互联成本。总线的长度可高达25英尺，并且能够以10Kbps的最大传输速率支持40个组件。IIC总线的另一个优点是，它支持多主控(multimastering)， 其中任何能够进行发送和接收的设备都可以成为主总线。一个主控能够控制信号的传输和时钟频率。当然，在任何时间点上只能有一个主控。

2、IIC总线工作原理

a – 总线构成

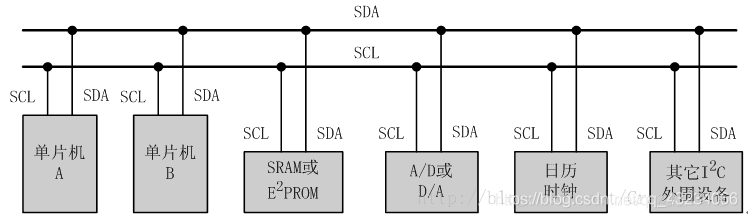

  IIC总线是由数据线SDA和时钟SCL构成的串行总线，可发送和接收数据。在CPU与被控IC之间、IC与IC之间进行双向传送，最高传送速率100kbps。各种被控制电路均并联在这条总线上，但就像电话机一样只有拨通各自的号码才能工作，所以每个电路和模块都有唯一的地址，在信息的传输过程中，IIC总线上并接的每一模块电路既是主控器（或被控器），又是发送器（或接收器），这取决于它所要完成的功能。

CPU发出的控制信号分为地址码和控制量两部分：

1. 地址码用来选址，即接通需要控制的电路，确定控制的种类；

2. 控制量决定该调整的类别（如对比度、亮度等）及需要调整的量。

   这样，各控制电路虽然挂在同一条总线上，却彼此独立，互不相关。

b – 信号类型

IIC总线在传送数据过程中共有四种类型信号：

开始信号：SCL为高电平时，SDA由高电平向低电平跳变，开始传送数据；

结束信号：SCL为高电平时，SDA由低电平向高电平跳变，结束传送数据；

数据传输信号：在开始条件以后，时钟信号SCL的高电平周期期问，当数据线稳定时，数据线SDA的状态表示数据有效，即数据可以被读走，开始进行读操作。在时钟信号SCL的低电平周期期间，数据线上数据才允许改变。每位数据需要一个时钟脉冲。

应答信号：接收数据的IC在接收到8bit数据后，向发送数据的IC发出特定的低电平脉冲，表示已收到数据。CPU向受控单元发出一个信号后，等待受控单元发出一个应答信号，CPU接收到应答信号后，根据实际情况作出是否继续传递信号的判断。若未收到应答信号，由判断为受控单元出现故障。

  目前有很多半导体集成电路上都集成了IIC接口。带有IIC接口的单片机有：CYGNAL的 C8051F0XX系列，PHILIPSP87LPC7XX系列，MICROCHIP的PIC16C6XX系列等。很多外围器件如存储器、监控芯片等也提供IIC接口。

3、总线基本操作

 IIC规程运用主/从双向通讯。器件发送数据到总线上，则定义为发送器，器件接收数据则定义为接收器。主器件和从器件都可以工作于接收和发送状态。 总线必须由主器件（通常为微控制器）控制，主器件产生串行时钟（SCL）控制总线的传输方向，并产生起始和停止条件。SDA线上的数据状态仅在SCL为低电平的期间才能改变，SCL为高电平的期间，SDA状态的改变被用来表示起始和停止条件。

a – 控制字节

  在起始条件之后，必须是器件的控制字节，其中高四位为器件类型识别符（不同的芯片类型有不同的定义，EEPROM一般应为1010），接着三位为片选，最后一位为读写位，当为1时为读操作，为0时为写操作。

b – 写操作

  写操作分为字节写和页面写两种操作，对于页面写根据芯片的一次装载的字节不同有所不同。关于页面写的地址、应答和数据传送的时序。

c – 读操作

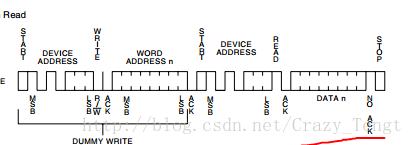

  读操作有三种基本操作：当前地址读、随机读和顺序读。图4给出的是顺序读的时序图。应当注意的是：最后一个读操作的第9个时钟周期不是“不关心”。为了结束读操作，主机必须在第9个周期间发出停止条件或者在第9个时钟周期内保持SDA为高电平、然后发出停止条件。

d – 总线仲裁

   主机只能在总线空闲的时候启动传输。两个或多个主机可能在起始条件的最小持续内产生一个起始条件，结果在总线上产生一个规定的起始条件。

   当SCL线是高电平时，仲裁在SDA线发生：这样，在其他主机发送低电平时，发送高电平的主机将断开它的数据输出级，因为总线上的电平和它自己的电平不同。

  仲裁可以持续多位。从地址位开始，同一个器件的话接着就是数据位（如果主机-发送器），或者比较相应位（如果主机-接收器）。IIC总线的地址和数据信息由赢得仲裁的主机决定，在这个过程中不会丢失信息。

仲裁不能在下面情况之间进行：

1）重复起始条件和数据位；
2）停止条件和数据位；
3）重复起始条件和停止条件。

4、特性总结

  IIC肯定是2线的(不算地线)IIC协议确实很科学,比3/4线的SPI要好,当然线多通讯速率相对就快了

IIC的原则是

a – 在SCL=1(高电平)时,SDA千万别忽悠!!!否则,SDA下跳则"判罚"为"起始信号S",SDA上跳则"判罚"为"停止信号P".

b – 在SCL=0(低电平)时,SDA随便忽悠!!!(可别忽悠过火到SCL跳高)

c – 每个字节后应该由对方回送一个应答信号ACK做为对方在线的标志.非应答信号一般在所有字节的最后一个字节后.一般要由双方协议签定.

d – SCL必须由主机发送,否则天下大乱

e – 首字节是"片选信号",即7位从机地址加1位方向(读写)控制.从机收到(听到)自己的地址才能发送应答信号(必须应答!!!)表示自己在线.其他地址的从机不允许忽悠!!!(当然群呼可以忽悠但只能听不许说话)

f – 读写是站在主机的立场上定义的."读"是主机接收从机数据,"写"是主机发送数据给从机.

g-- 重复位主要用于主机从发送模式到接收模式的转换"信号",由于只有2线,所以收发转换肯定要比SPI复杂,因为SPI可用不同的边沿来收发数据,而IIC不行.

h – 在硬件IIC模块,特别是MCU/ARM/DSP等每个阶段都会得到一个准确的状态码,根据这个状态码可以很容易知道现在在什么状态和什么出错信息.

i – 7位IIC总线可以挂接127个不同地址的IIC设备,0号"设备"作为群呼地址.10位IIC总线可以挂接更多的10位IIC设备.

二、 Linux下IIC驱动架构

     Linux定义了系统的IIC驱动体系结构，在Linux系统中，IIC驱动由3部分组成，即IIC核心、IIC总线驱动和IIC设备驱动。这3部分相互协作，形成了非常通用、可适应性很强的IIC框架。

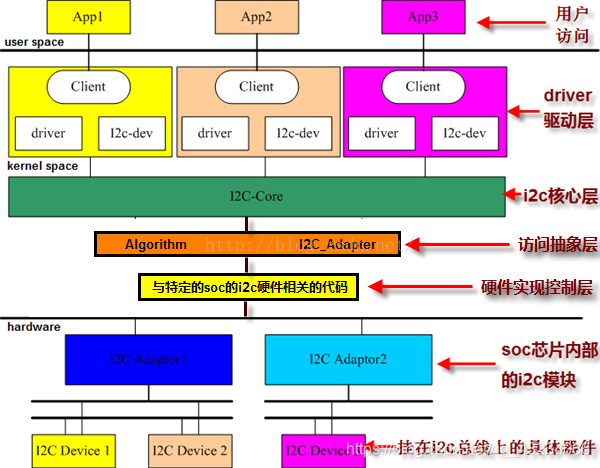

上图完整的描述了linux i2c驱动架构，虽然I2C硬件体系结构比较简单，但是i2c体系结构在linux中的实现却相当复杂。

   那么我们如何编写特定i2c接口器件的驱动程序？就是说上述架构中的那些部分需要我们完成，而哪些是linux内核已经完善的或者是芯片提供商已经提供的？

1、架构层次分类

第一层：提供i2c adapter的硬件驱动，探测、初始化i2c adapter（如申请i2c的io地址和中断号），驱动soc控制的i2c adapter在硬件上产生信号（start、stop、ack）以及处理i2c中断。覆盖图中的硬件实现层

第二层：提供i2c adapter的algorithm，用具体适配器的xxx_xferf()函数来填充i2c_algorithm的master_xfer函数指针，并把赋值后的i2c_algorithm再赋值给i2c_adapter的algo指针。覆盖图中的访问抽象层、i2c核心层

第三层：实现i2c设备驱动中的i2c_driver接口，用具体的i2c device设备的attach_adapter()、detach_adapter()方法赋值给i2c_driver的成员函数指针。实现设备device与总线（或者叫adapter）的挂接。覆盖图中的driver驱动层

第四层：实现i2c设备所对应的具体device的驱动，i2c_driver只是实现设备与总线的挂接，而挂接在总线上的设备则是千差万别的，所以要实现具体设备device的write()、read()、ioctl()等方法，赋值给file_operations，然后注册字符设备（多数是字符设备）。覆盖图中的driver驱动层

 第一层和第二层又叫i2c总线驱动(bus)，第三第四属于i2c设备驱动(device driver)。

 在linux驱动架构中，几乎不需要驱动开发人员再添加bus，因为linux内核几乎集成所有总线bus，如usb、pci、i2c等等。并且总线bus中的(与特定硬件相关的代码)已由芯片提供商编写完成，例如三星的s3c-2440平台i2c总线bus为/drivers/i2c/buses/i2c-s3c2410.c

  第三第四层与特定device相干的就需要驱动工程师来实现了。

2、Linux下I2C驱动体系结构三部分详细分析

a – IIC核心

   IIC 核心提供了IIC总线驱动和设备驱动的注册、注销方法，IIC通信方法（即“algorithm”，笔者认为直译为“运算方法”并不合适，为免引起误解， 下文将直接使用“algorithm”）上层的、与具体适配器无关的代码以及探测设备、检测设备地址的上层代码等。

 在我们的Linux驱动的i2c文件夹下有algos，busses，chips三个文件夹，另外还有i2c-core.c和i2c-dev.c两个文件。

 i2c-core.c文件实现了I2Ccore框架，是Linux内核用来维护和管理的I2C的核心部分，其中维护了两个静态的List，分别记录系统中的I2Cdriver结构和I2Cadapter结构。I2Ccore提供接口函数，允许一个I2Cadatper，I2Cdriver和I2Cclient初始化时在I2Ccore中进行注册，以及退出时进行注销。同时还提供了I2C总线读写访问的一般接口，主要应用在I2C设备驱动中。

b – IIC总线驱动

   IIC总线驱动是对IIC硬件体系结构中适配器端的实现，适配器可由CPU控制，甚至直接集成在CPU内部。总线驱动的职责，是为系统中每个I2C总线增加相应的读写方法。但是总线驱动本身并不会进行任何的通讯，它只是存在那里，等待设备驱动调用其函数。

 IIC总线驱动主要包含了IIC适配器数据结构i2c_adapter、IIC适配器的algorithm数据结构i2c_algorithm和控制IIC适配器产生通信信号的函数。经由IIC总线驱动的代码，我们可以控制IIC适配器以主控方式产生开始位、停止位、读写周期，以及以从设备方式被读写、产生ACK等。

Busses文件夹下的i2c-mpc.c文件实现了PowerPC下I2C总线适配器驱动，定义描述了具体的I2C总线适配器的i2c_adapter数据结构，实现比较底层的对I2C总线访问的具体方法。I2Cadapter 构造一个对I2Ccore层接口的数据结构，并通过接口函数向I2Ccore注册一个控制器。I2Cadapter主要实现对I2C总线访问的算法，iic_xfer() 函数就是I2Cadapter底层对I2C总线读写方法的实现。同时I2Cadpter 中还实现了对I2C控制器中断的处理函数。

c – IIC设备驱动

  IIC设备驱动是对IIC硬件体系结构中设备端的实现，设备一般挂接在受CPU控制的IIC适配器上，通过IIC适配器与CPU交换数据。设备驱动则是与挂在I2C总线上的具体的设备通讯的驱动。通过I2C总线驱动提供的函数，设备驱动可以忽略不同总线控制器的差异，不考虑其实现细节地与硬件设备通讯。

  IIC设备驱动主要包含了数据结构i2c_driver和i2c_client，我们需要根据具体设备实现其中的成员函数。

 i2c-dev.c文件中实现了I2Cdriver，提供了一个通用的I2C设备的驱动程序，实现了字符类型设备的访问接口，实现了对用户应用层的接口，提供用户程序访问I2C设备的接口，包括实现open，release，read，write以及最重要的ioctl等标准文件操作的接口函数。我们可以通过open函数打开 I2C的设备文件，通过ioctl函数设定要访问从设备的地址，然后就可以通过 read和write函数完成对I2C设备的读写操作。

通过I2Cdriver提供的通用方法可以访问任何一个I2C的设备，但是其中实现的read，write及ioctl等功能完全是基于一般设备的实现，所有的操作数据都是基于字节流，没有明确的格式和意义。为了更方便和有效地使用I2C设备，我们可以为一个具体的I2C设备开发特定的I2C设备驱动程序，在驱动中完成对特定的数据格式的解释以及实现一些专用的功能。

3、重要的结构体

  因为IIC设备种类太多，如果每一个IIC设备写一个驱动程序，那么显得内核非常大。不符合软件工程代码复用，所以对其层次话：

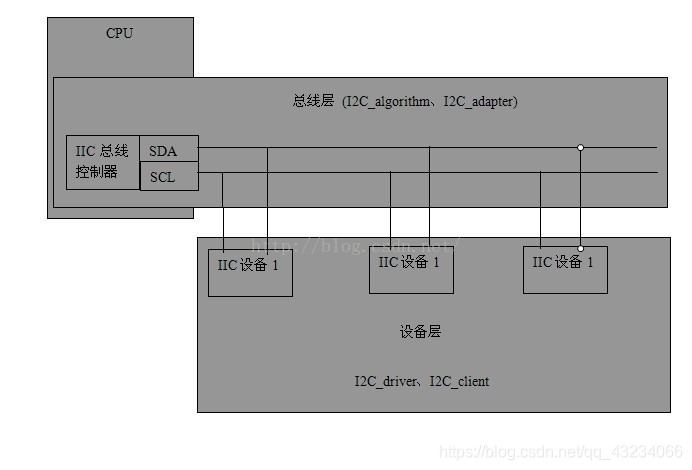

 这里简单的将IIC设备驱动分为设备层、总线层。理解这两个层次的重点是理解4个数据结构，这4个数据结构是i2c_driver、i2c_client、i2c_algorithm、i2c_adapter。i2c_driver、i2c_client属于设备层；i2c_algorithm、i2c_adapter属于总线型。如下图：

设备层关系到实际的IIC设备，总线层包括CPU中的IIC总线控制器和控制总线通信的方法。值得注意的是：一个系统中可能有很多个总线层，也就是包含多个总线控制器；也可能有多个设备层，包含不同的IIC设备

由IIC总线规范可知，IIC总线由两条物理线路组成，这两条物理线路是SDA和SCL。只要连接到SDA和SCL总线上的设备都可以叫做IIC设备。

面试你该如何回答---->IIC总线协议？

面试的时候主要会遇到的IIC问题如下

介绍一下你了解的I2C？
I2C总线是飞利浦（PHLIPS）公司推出的一种串行总线，用于连接微控制器及其外围设备， I2C串行总线有两根双向信号线。一根是数据线SDA，另一根是时钟线SCL。 它仅通过两根信号线就可以完成对所有挂载在I2C总线上的从器件进行操作。这样的好处是可以大大的节省我们微处理器的IO口资源。

I2C到底可以挂载多少个器件呢？
答：IIC协议规定，在启动总线后第1字节的高7位是从节点的寻址地址，其中高四位为器件类型识别符，接着三位为片选，最后一位为读写位，当为1时为读操作，为0时为写操作，所以具体挂载多少个器件由I2C地址决定，7位寻址地址减去1个广播地址0x00不用，所以有2^7=128 - 1 = 127，那就是127个地址， 所以理论上可以挂127个从器件。

I2C如何同时挂载多个同一种器件（地址相同的器件）？
答：理论上是不会这样设计的，如果一定要这样做的话，可以通过硬件上设计，控制器件是否挂载总线来实现（方法可用一个开关电路切断器件SDA或者SCL是否接入总线来实现）

I2C总线的主机与从机之间是如何通信的呢？
I2C总线的主机与从机之间的通信主要和I2C的时序有关。在通信开始的时候SCL与SDA都置为高电平，此时为总线空闲时间。当SCL为高电平期间SDA的电平被拉低，标志这总线的启动。当SCL为高电平期间SDA的电平被拉高，标志这总线的终止。在进行数据传送时，SCL为高电平期间，SDA上的数据必须保持稳定，只有在SCL的信号为低电平时，SDA上的高电平才允许变化。所以只要我们根据芯片手册正确的写好IIC的时序，按时序发送器件地址（不同的器件的地址不同）以及数据，就可以使主机与从机之间通信。

I2C总线的仲裁你知道吗？
总线上可能挂接有多个器件，有时会发生两个或多个主器件同时想占用总线的情况，这种情况叫做总线竞争。I2C总线具有多主控能力，可以对发生在SDA线上的总线竞争进行仲裁，其仲裁原则是这样的：当多个主器件同时想占用总线时，如果某个主器件发送高电平，而另一个主器件发送低电平，则发送电平与此时SDA总线电平不符的那个器件将自动关闭其输出级。总线竞争的仲裁是在两个层次上进行的。首先是地址位的比较，如果主器件寻址同一个从器件，则进入数据位的比较，从而确保了竞争仲裁的可靠性。由于是利用I2C总线上的信息进行仲裁，因此不会造成信息的丢失。

I2C时钟信号（SCL）的同步问题
在I2C总线上传送信息时的时钟同步信号是由挂接在SCL线上的所有器件的逻辑“与”完成的。SCL线上由高电平到低电平的跳变将影响到这些器件，一旦某个器件的时钟信号下跳为低电平，将使SCL线一直保持低电平，使SCL线上的所有器件开始低电平期。此时，低电平周期短的器件的时钟由低至高的跳变并不能影响SCL线的状态，于是这些器件将进入高电平等待的状态。当所有器件的时钟信号都上跳为高电平时，低电平期结束，SCL线被释放返回高电平，即所有的器件都同时开始它们的高电平期。其后，第一个结束高电平期的器件又将SCL线拉成低电平。这样就在SCL线上产生一个同步时钟。可见，时钟低电平时间由时钟低电平期最长的器件确定，而时钟高电平时间由时钟高电平期最短的器件确定。

I2C总线的其他注意点
1、进行数据传送时，在SCL为高电平期间，SDA线上电平必须保持稳定，只有SCL为低时，才允许SDA线上电平改变状态。并且每个字节传送时都是高位在前。

2、对于应答信号，ACK=0时为有效应答位，说明从机已经成功接收到该字节，若为1则说明接受不成功。

3、如果从机需要延迟下一个数据字节开始传送的时间，可以通过把SCL电平拉低并保持来强制主机进入等待状态。

4、主机完成一次通信后还想继续占用总线在进行一次通信，而又不释放总线，就要利用重启动信号Sr。它既作为前一次数据传输的结束，又作为后一次传输的开始。

5、总线冲突时，按“低电平优先”的仲裁原则，把总线判给在数据线上先发送低电平的主器件。

6、在特殊情况下，若需禁止所有发生在I2C总线上的通信，可采用封锁或关闭总线，具体操作为在总线上的任一器件将SCL锁定在低电平即可。

7、SDA仲裁和SCL时钟同步处理过程没有先后关系，而是同时进行的。
