GIS-9交模型

本文是源自一个B站UP主的讲课视频，下面图片和文字大部分来自课程，学习的时候做了一些笔记，侵删。
视频链接

空间拓扑关系

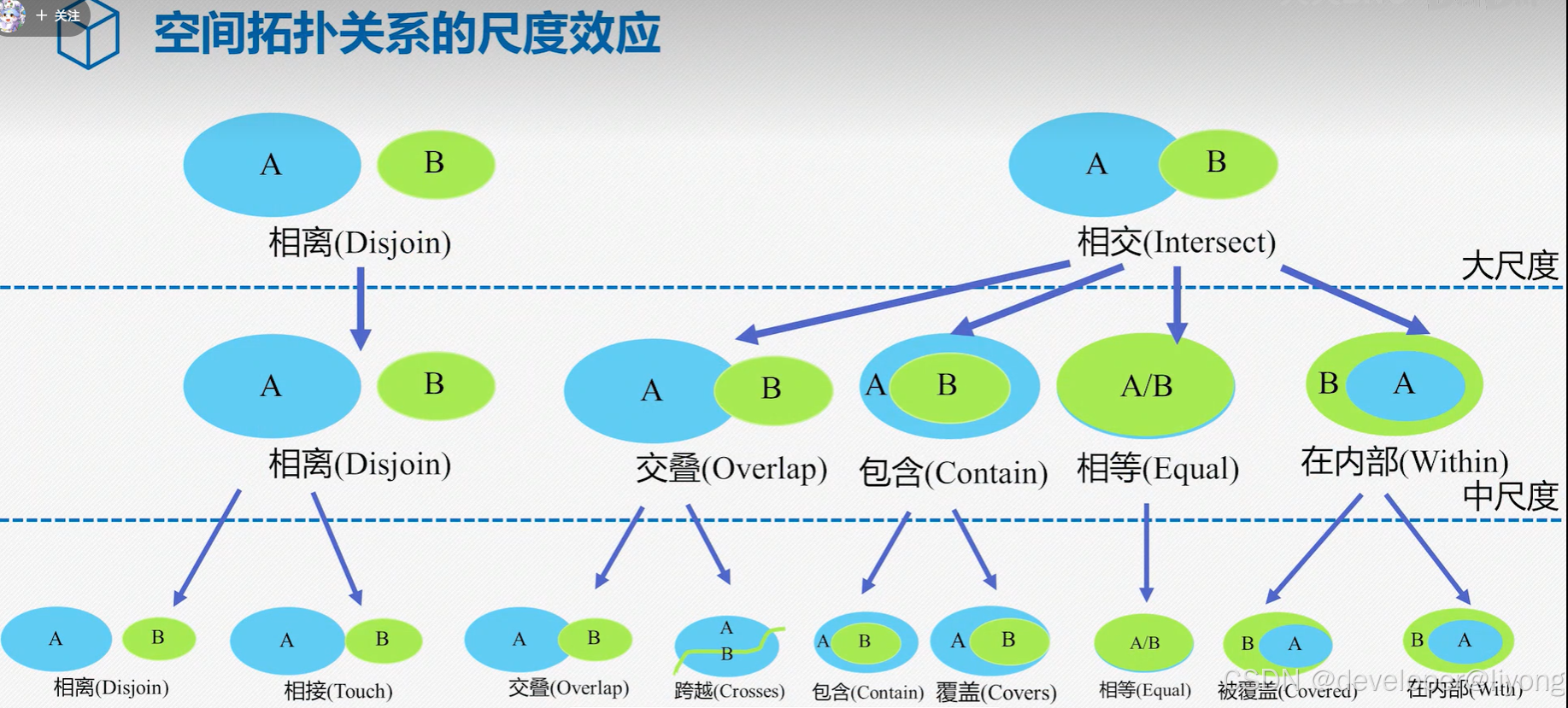

我们一般从方位、距离、拓扑来描述空间关系，对于每个几何对象之间的关系更多的是关注它们之间的拓扑关系。

其中跨域这种关系不适用于面和面的关系。
对于这些拓扑关系，采用9交矩阵来表述：
每个单元格有四种取值，0，1，2，F

• 0的意思是交集是一个点
• 1的意思是交集是一条线
• 2的意思是交集是一个面
• F的意思是交集为空集

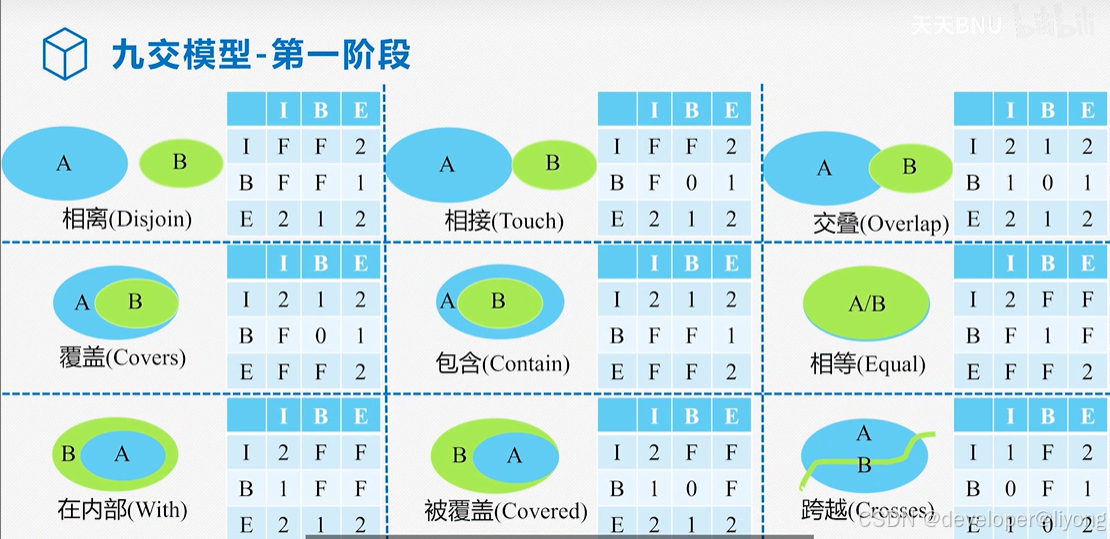

  上面9中关系，得到下面的矩阵：

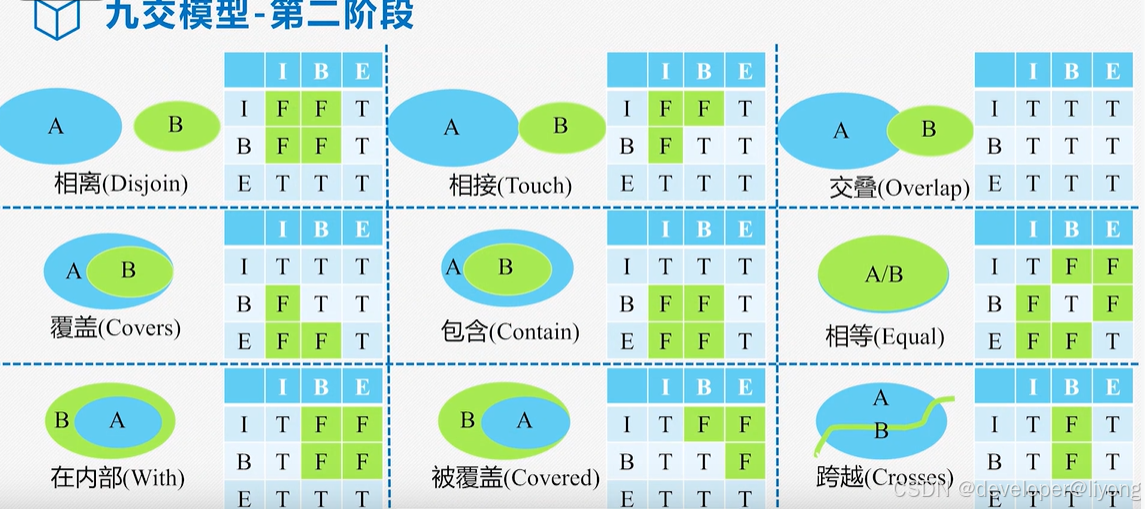

  第一阶段的矩阵需要每个单元格都去判断维度是否想等，于是改进版本的出现了，将上面0，1，2统一为T表示有交集。于是得到了下面的矩阵，我们会发现两两都是不相等的：

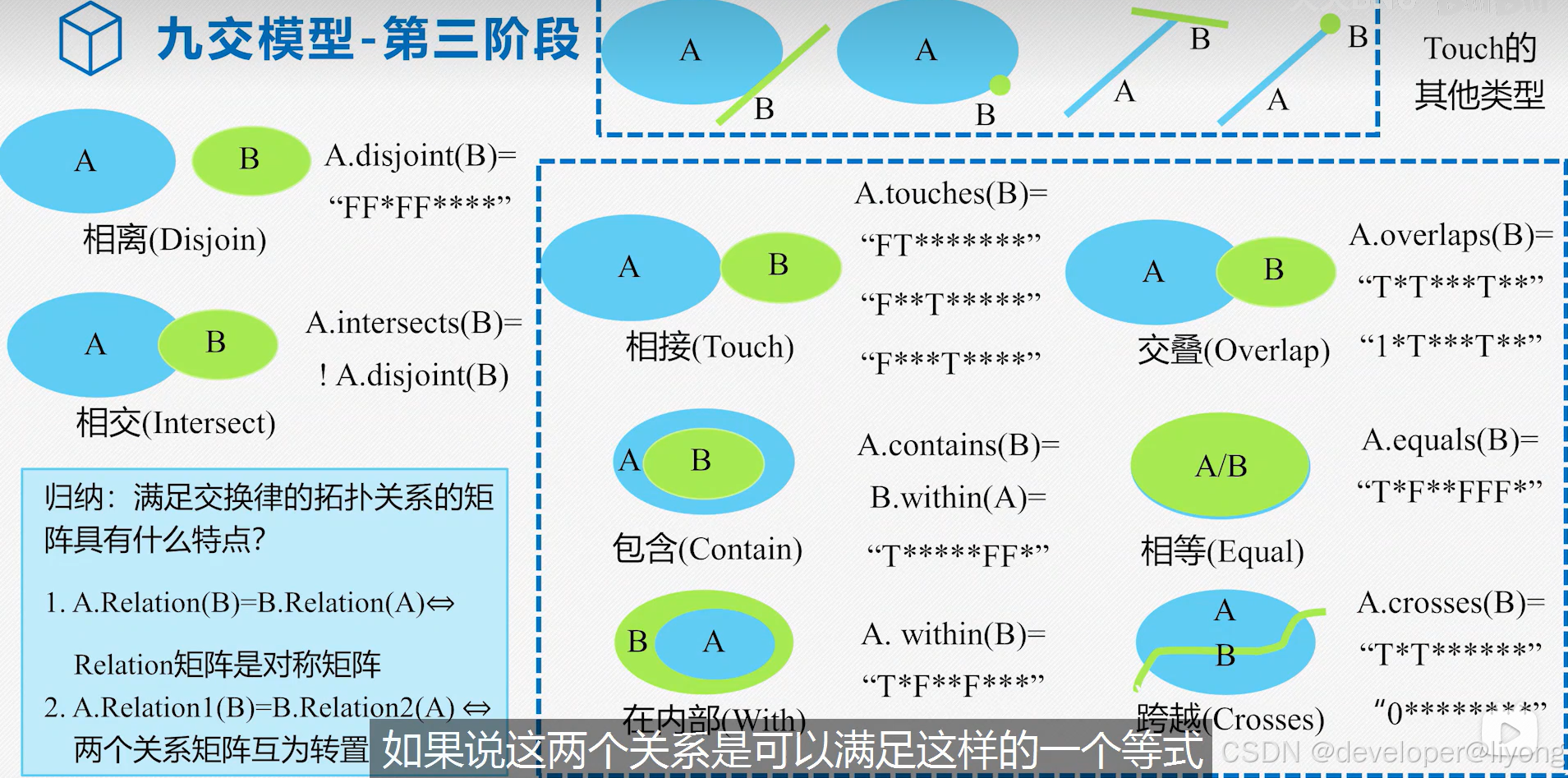

  但是人们进一步发现，其实我不需要去判断每个单元格，比如相离这种关只需要判断内部和内部的加急是空集，边界和边界的交集是空集，其他的可以不用关心。所以进一步简化得到：

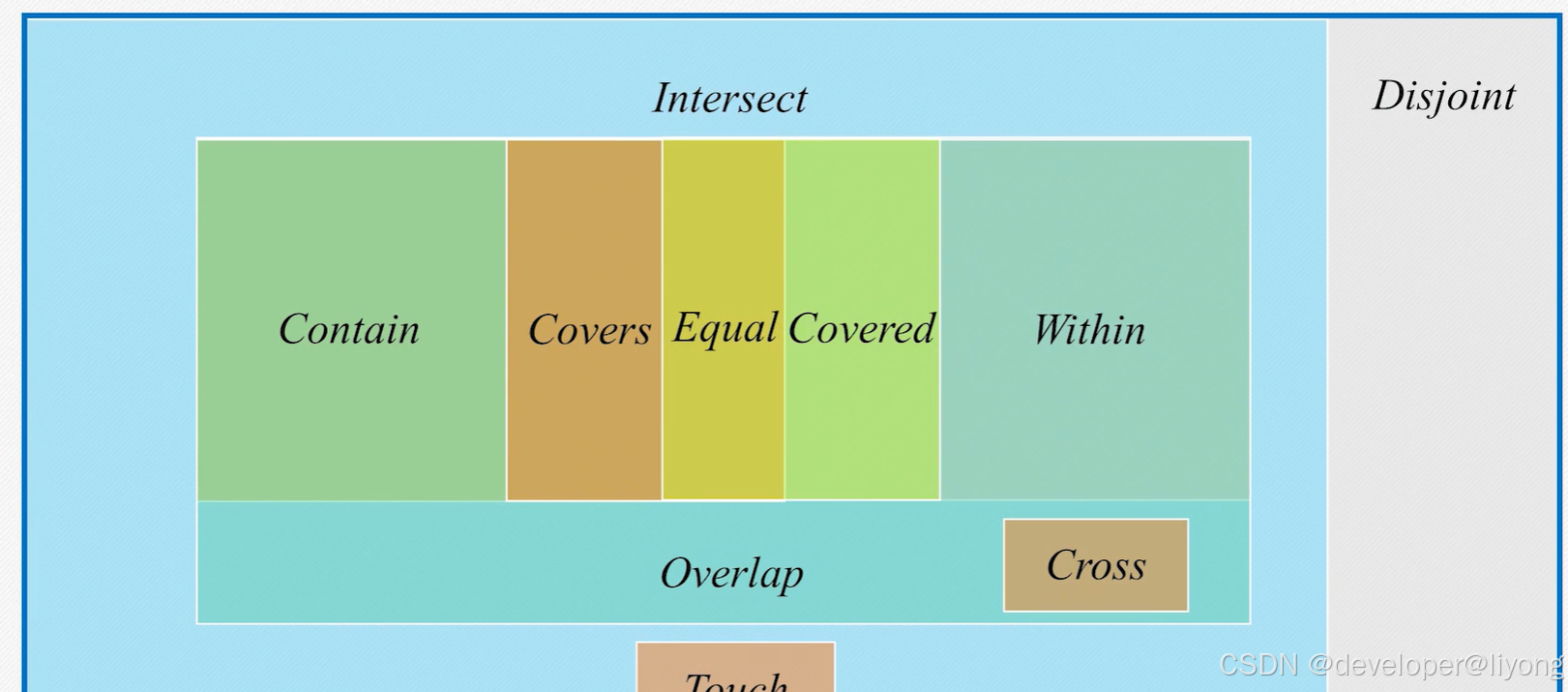

  在不同的尺度上可以辅助理解：
