LM358制作简易电平灯

        LM358是业界通用运算放大器，今天让我们来通过LM358制作一个简易的电平灯，话不多说，先上效果图。

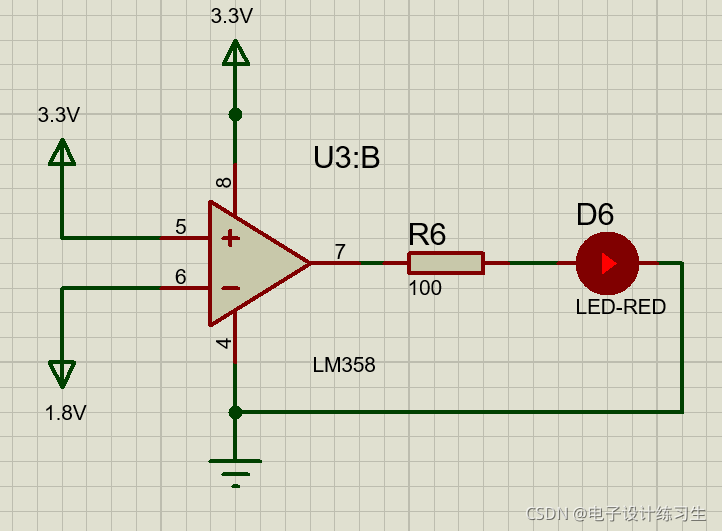

        说到运算放大器，最简单的就是用其做电压比较器，电压比较器顾名思义是对两个输入电压的大小进行比较，如下图所示，同向端大于反向端输出高电平，LED被点亮。

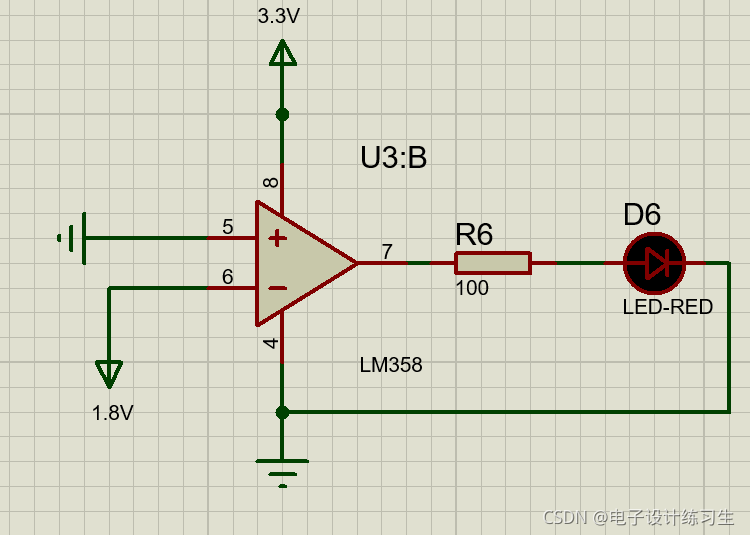

         反之，同向端小于反向端输出低电平，LED熄灭。

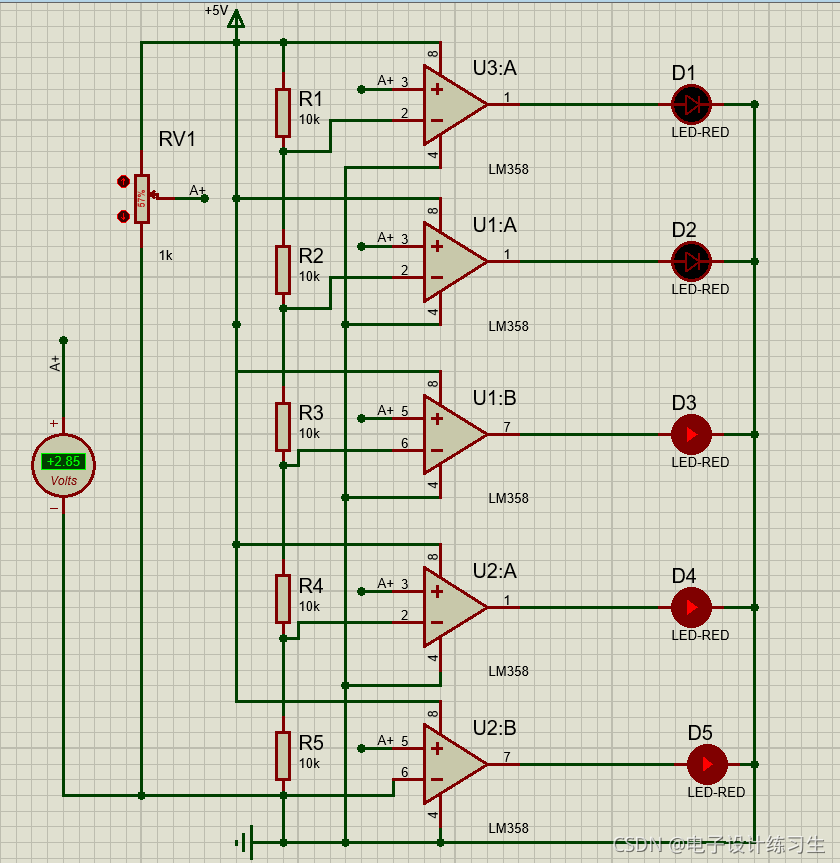

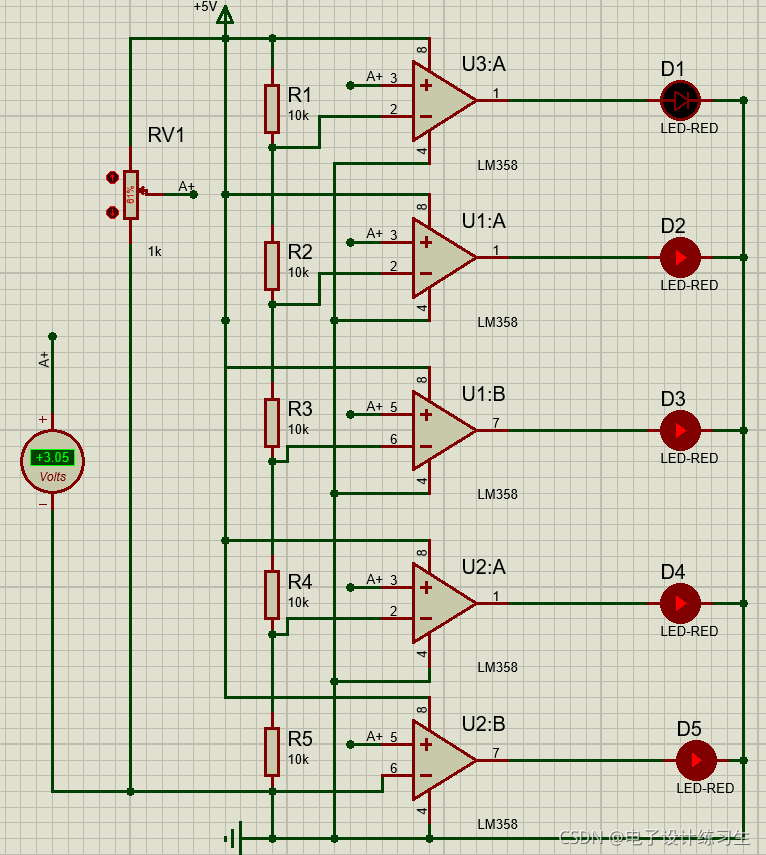

        利用这一原理，我们可以通过电阻分压来给运放反向端连接0V，1V，2V，3V，4V五种不同大小的电压，在电源端和地之间连接滑动变阻器，将划动变阻器的划片连接至运放的同向端，这样同向端的电压便可由0V-5V自由变化，如下图所示。同相端电压为2.85V，3>2.85>2,故D3,D4,D5被点亮，D1，D2熄灭。

        划动划片至同向端电压大于3V，D2被点亮。

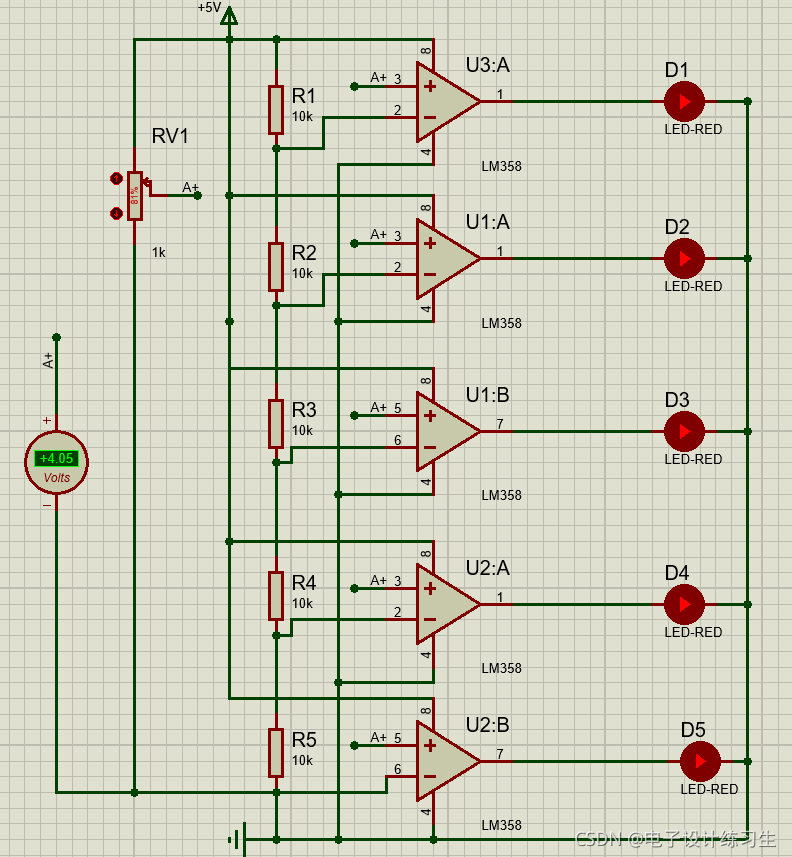

        同理，划动划片至同向端大于4V，所有LED均被点亮。

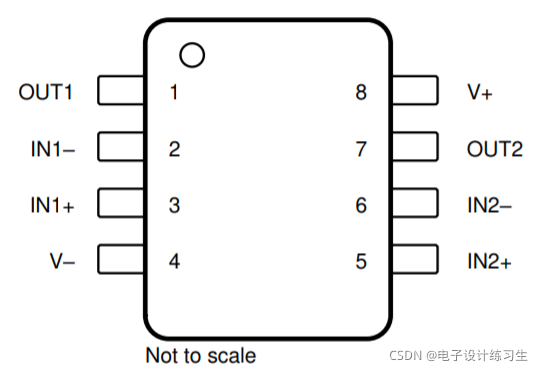

         仿真测试，下面进行实操，首先在利创或者云汉上面搜索LM358,获取对应的数据手册，在这里我选取TI的LM358双路运算放大器，打开数据手册，选择合适的封装，查看引脚配置，如下图所示。

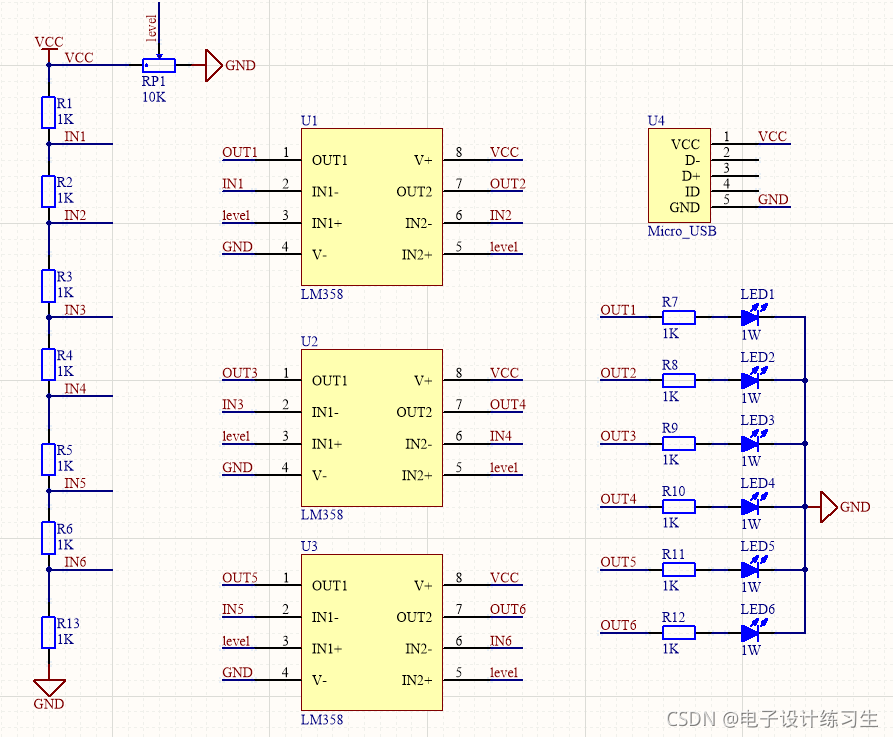

        3脚和5脚为两路运放的同向输入端，2脚和6脚为反向输入端，1脚和7脚为输出端，V+和V-分别为正压和负压接口。下面我们就可以设计电路的原理图了，原理图如下图所示。

        其中U1,U2,U3为LM358,U4为MicroUsb母座，其引脚定义如下。

        1脚为电源引脚，2 3引脚为一对差分线（用作传输数据），4脚为识别脚，用以区分usb-A和usb-B，5脚为GND，这里我们只用USB来供电，故只需连接1，5引脚。

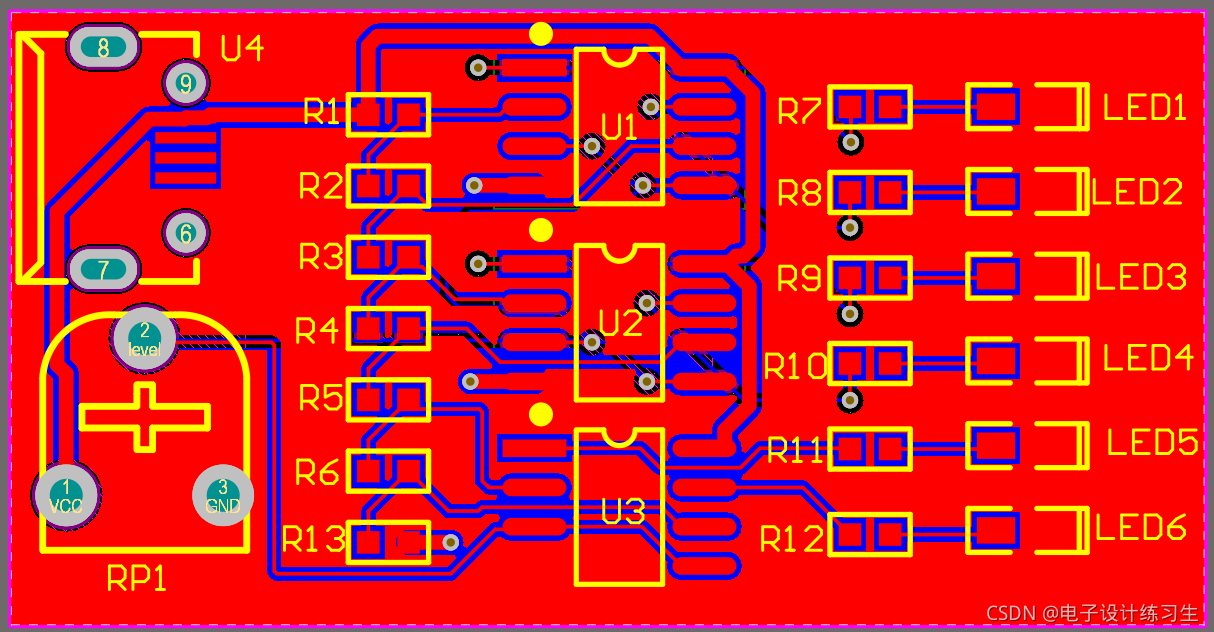

        原理图绘制完之后便是PCB的制作，PCB图如下图所示。

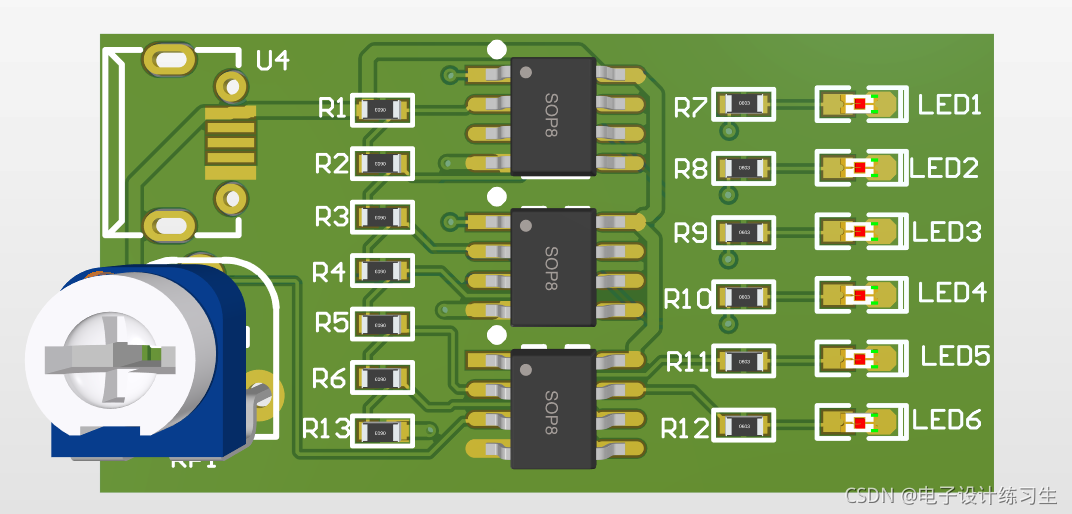

         3D渲染如下图所示。

         到此，PCB设计完成，便可去PCB工厂加工，焊接，加工完成后，简易的电平灯便制作完成，需要原理图，PCB文件的可以关注留言找我获取。
