LCD 显示

概述
LCD显示控制模块接收 MCU 送过来的数据,按一定规律储存在显示 RAM 中,并根据显示 RAM 中的数据驱动 LCD 显示屏来实现期望的字符显示功能。
主要特点:
⚫ 最大支持 8×40 、 6×42 、 4×44 的显示段数
⚫ 1/3bias 、 1/4bia s
⚫ 16 级灰度可调
⚫ LCD 驱动支持片内电阻型模式
⚫ 支持闪烁功能,且闪烁频率可调
⚫ 支持间歇式点亮功能,点亮、熄灭时间可配置
⚫ 支持全亮、全灭功能
⚫ 支持 Type A 和 Type B 两种 LCD 驱动波形(可配置)
⚫ 典型帧刷新频率 64Hz

片内buffer 驱动模式

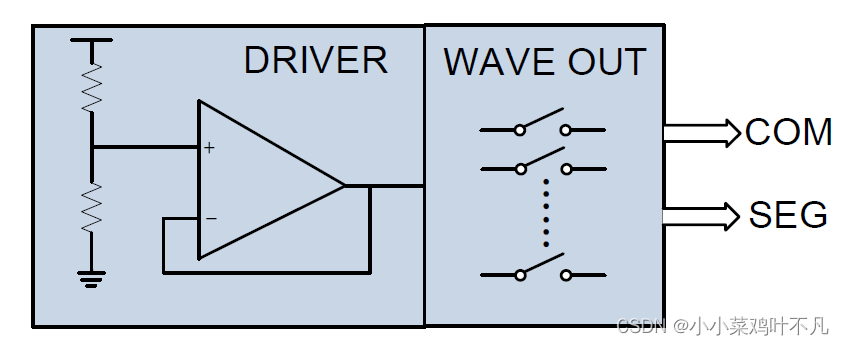

片内buffer驱动模式的驱动电路如图 24-3所示,由电源电压通过分压电阻产生等分电压,分压输入到低功耗buffer以增强驱动能力,buffer输出连接至波形产生模块后产生COM和SEG信号,此模式无需片外电路,功耗较低。
在这里插入图片描述
显示闪烁功能
软件可以设置显示控制寄存器DISPCTRL 中的FLICKER 位为1,来使能显示闪烁。FLICKER 使能后,根据TON 和TOFF 寄存器值确定闪烁频率。在使能FLICKER 功能之前应先设置TON/TOFF 并设置MD 打开显示,若不设置TON/TOFF,则其复位值为0,显示会以64Hz 闪烁。若不先打开显示,FLICKER 设置无效,不会有显示。
TON/TOFF 最小步长为0.25 秒,实际ON/OFF 时间为TON/TOFF * 0.25s。显示和熄灭与帧扫描同步,即在一帧扫描完后熄灭,或在一帧开始时点亮。由于帧结束信号是64HZ 的,因此TON/TOFF 的计数值应为寄存器设置值x16。
