2014款东风本田思域雾灯改日行灯方案

你好！这是你第一次使用 **Markdown编辑器** 所展示的欢迎页。如果你想学习如何使用Markdown编辑器, 可以仔细阅读这篇文章，了解一下Markdown的基本语法知识。
在这里插入图片描述

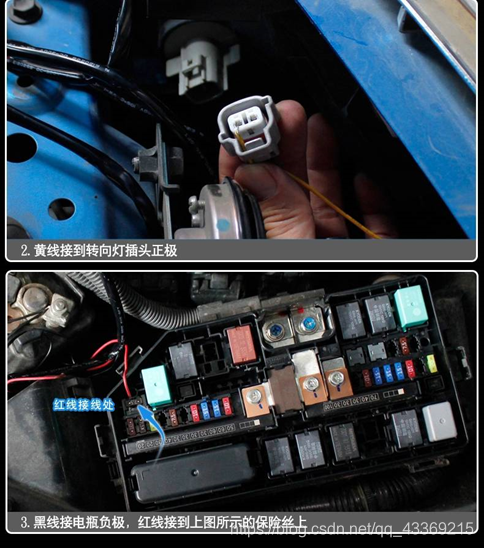

由雾灯继电器线圈一端接12v，另一端接MCU，因此无法达到起动就亮。因此得改电路。事下图是网上流传的改法，亲测不可行，因为熄火后还要延时亮几分钟，不完美。

在这里插入图片描述

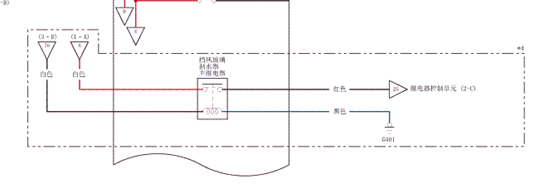

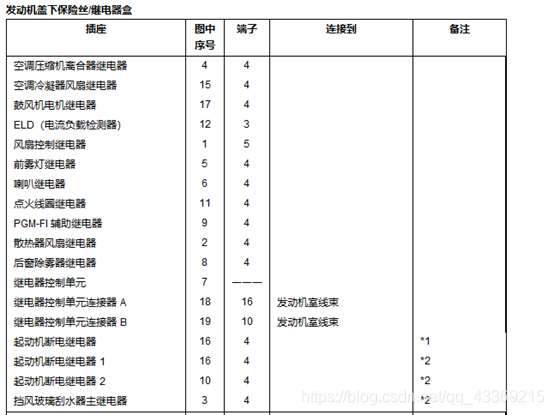

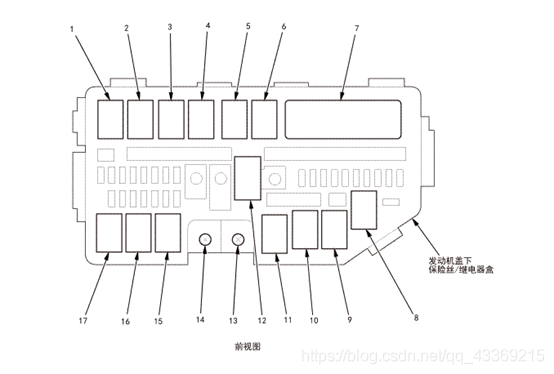

观察和实测得知3号继电器即挡风玻璃主继电器刚好可以启动通电，熄火关电，且另一端直接接地。完美！！！！

在这里插入图片描述

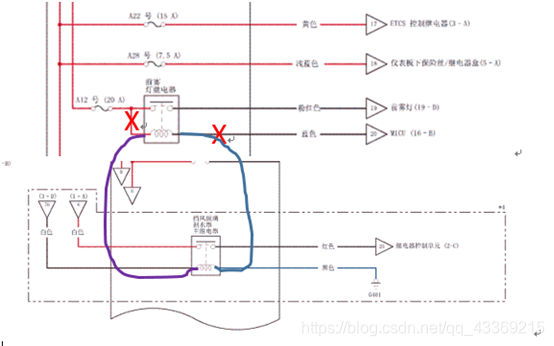

下面是改装电路,先把雾灯继电器拔出，去掉线圈两脚(用多用表量有120Ω)，然后焊接两根线，这两根线接到挡风玻璃主继电器线圈的两脚。

在这里插入图片描述

亲测OK!!! q55016134q
