判定树和判定表的画法

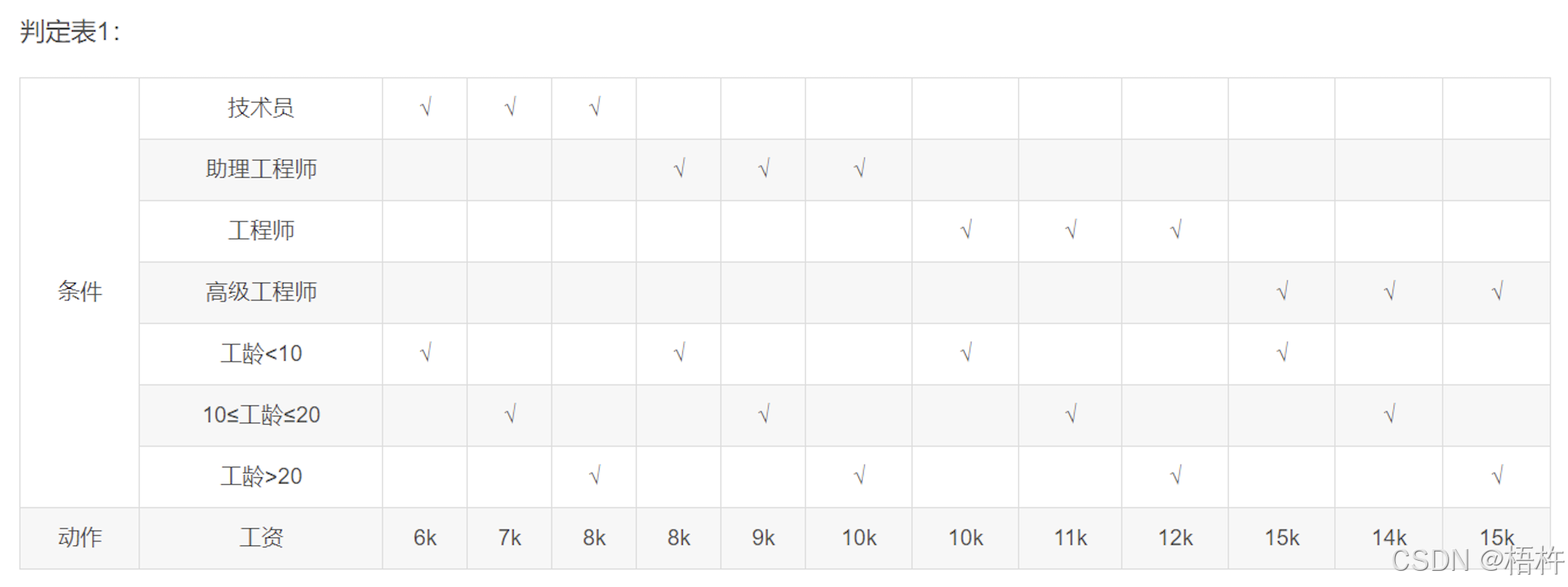

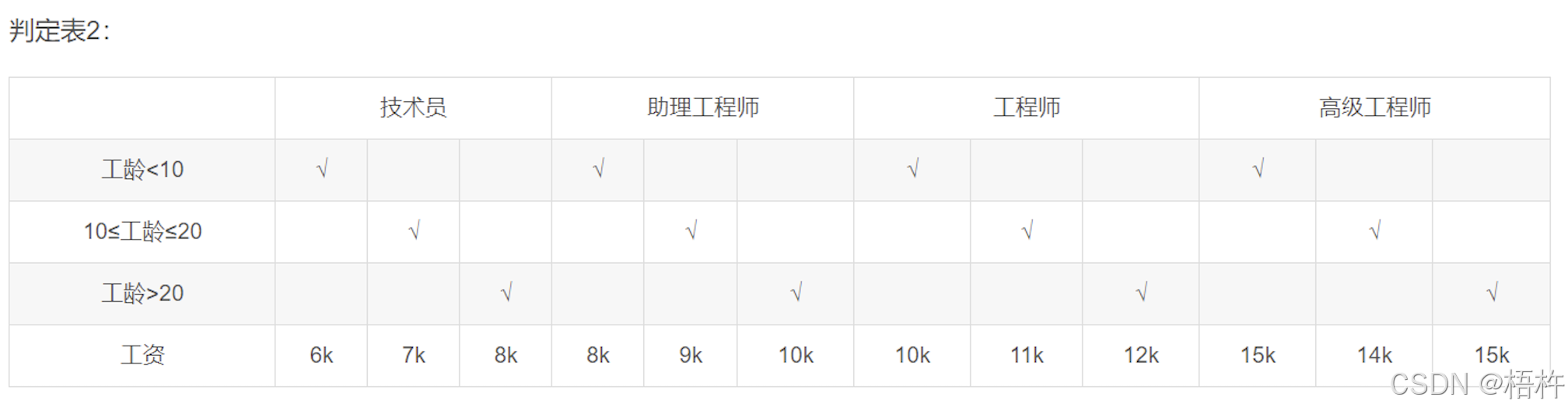

 判定表

一组条件取值的组合 ==》加工逻辑的动作一般形式

根据实际问题灵活构造判定表。某单位工资制度规定如下：

技术干部的职务工资规定：

•  技术员5k元；
•  助理工程师7k元；
•  工程师9k元；
•  高级工程师12k元；
•  工龄<10年并受聘为高级工程师职务工资为14k元。

工龄补助：

•  10年以下：补助1k元；
•  10到20年：补助2k元；
•  20年以上：补助3k元。

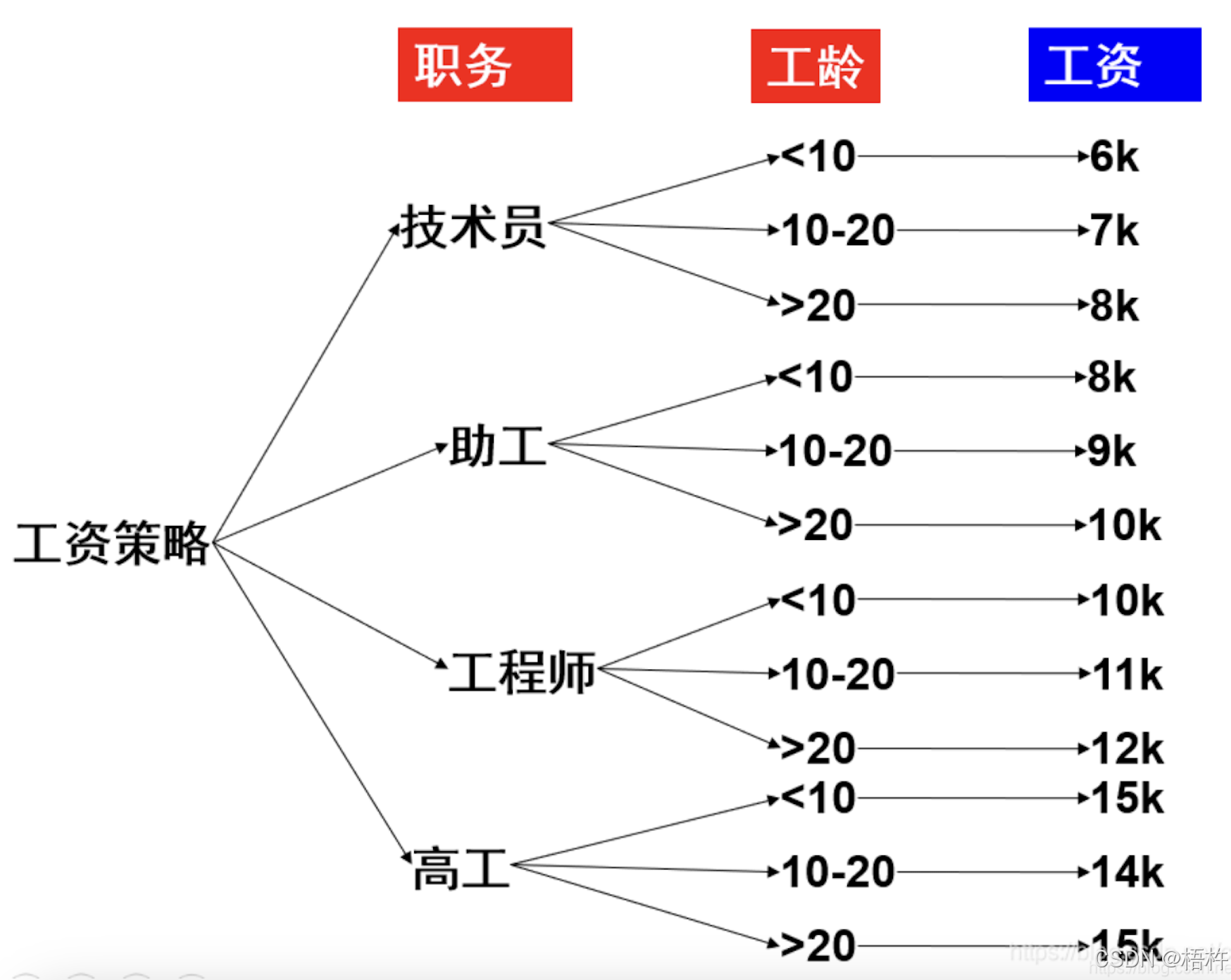

判定树

判定树是判定表的一种变形
