Pentium II & Pentium III架构/微架构/流水线 (7) - 微架构框图

Pentium II的微架构

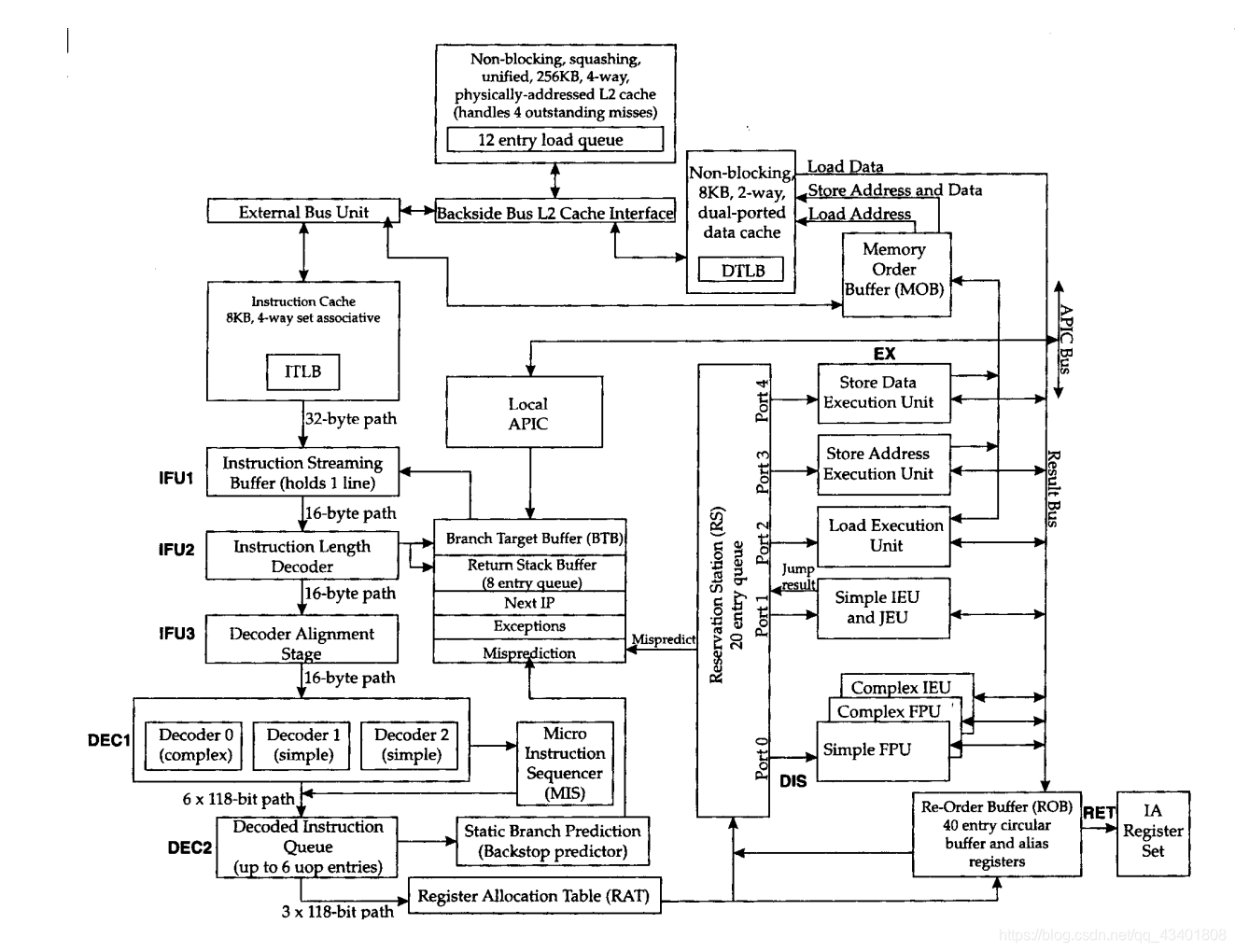

下面这幅图来自于CSE 3322-001 （Fall 1999），在Mindshare的Pentium Pro体系结构一书中也有类似的图。

注意：Pentium II处理器中应该已经全系标配MMX技术了，但是在下面这幅图中并没有体现；在Pentium III的微架构中可以看到MMX指令的执行单元。

PentiumIII的微架构

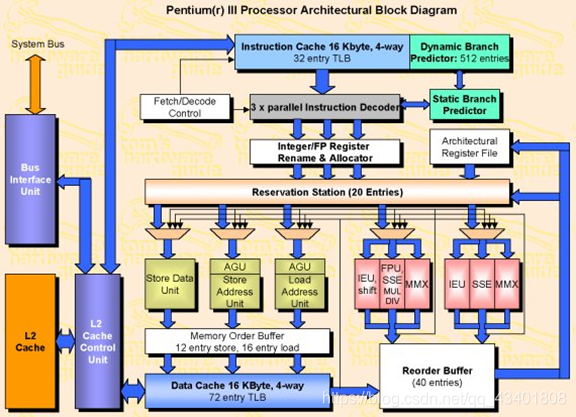

下面这幅图来自于Google “Pentium III diagram”关键字搜索结果。
