STC8单片机的按键单击、双击、长按的代码实现

前言

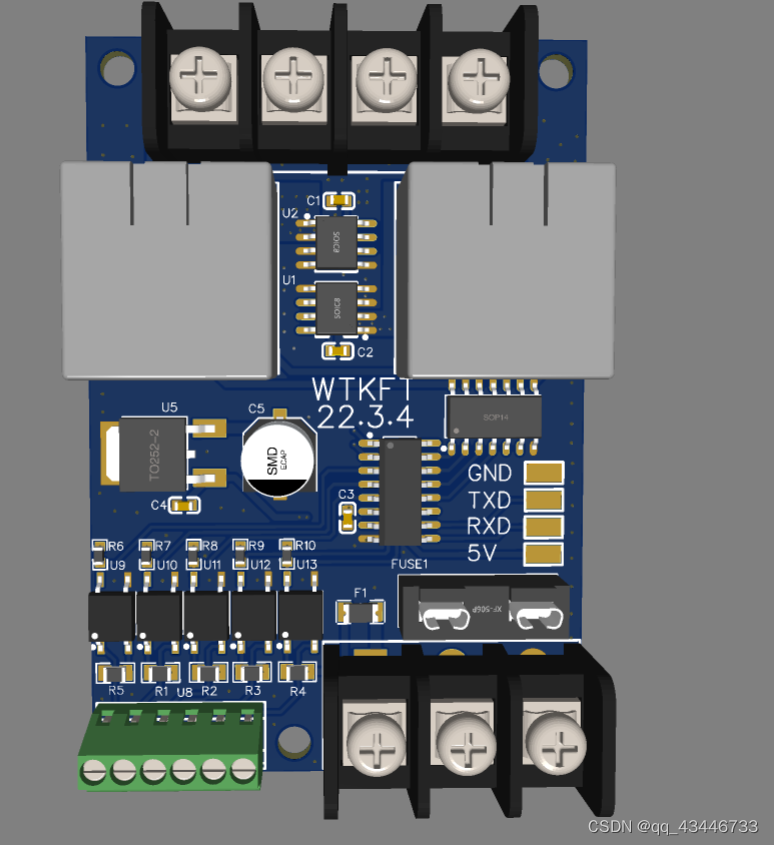

这是做车窗自动升降模块时做的按键程序,感觉做的不错记录一下防止以后找不着了

代码实现

#include "key.h"
#define U1 P17
#define D1 P54
#define U2 P55
#define D2 P32
//#define KEY_QUANTITY 4 //按键数量

#define LONG_TIME 50   //长按时间50,时间乘以定时器时间
#define CLICK_TIME 10  //单击时间
#define POP_UP_TIME 50 //按键弹起时间
#define FILTEER_TIME 5 //滤波时间

#define LONG_PRESS 3   //长按
#define DBLCLICK 2	   //双击
#define CLICK 1		   //单击

static uchar Key_Num[KEY_QUANTITY] = {0};	 //存放按键io的值
static uint KeyDown[KEY_QUANTITY] = {0};	 //按键按下计数
static uchar KeyRelease[KEY_QUANTITY] = {0}; //按键释放计数
static uchar Key_Flag[KEY_QUANTITY] = {0};	 //按键是否按下过计数
//uchar Key_Value[KEY_QUANTITY] = {0};		 //存放按键键值,不记录按下时间用节省内存
uint Key_Value[KEY_QUANTITY] = {0};		 //存放按键键值,记录按键按下时间用,

static void key() //获取io的值
{
	int i = 0;
	Key_Num[i++] = U1;
	Key_Num[i++] = D1;
	Key_Num[i++] = U2;
	Key_Num[i++] = D2;
}

/*
	按键键值:1:单击
			2:双击
			3:长按
	键值单击和双击需要手动清零,长按松开自动置零
	返回值:指向按键键值的指针,记录按下时间时由于是int数组,使用时需要强转一下uint *key=(uint*)Key_Read()
*/
uchar *Key_Read(void)
{
	int i = 0;
	key(); //获取io的值
	for (i = 0; i < KEY_QUANTITY; i++)
	{
		if (Key_Num[i] == 0)
		{
			KeyDown[i]++; //按下计数自加
			if (KeyRelease[i] == 0)
				KeyRelease[i] = 1; //没有被按下过设置为1
			if (KeyDown[i] > LONG_TIME)
				/*按下时间超过LONG_TIME认为是长按,定时器时间,不会记录按下时间*/
				//Key_Value[i] = LONG_PRESS;
				/*记录长按时间,Key_Value*定时器时间=按下时间,最大值65535,溢出最小值3,没溢出最小值LONG_TIME*/
				Key_Value[i] = KeyDown[i]>LONG_PRESS?KeyDown[i]:LONG_PRESS;
			else if (KeyDown[i] > CLICK_TIME && KeyRelease[i] > CLICK_TIME)
				Key_Flag[i] = 1; //按下计数超过设定,同时松开时间也超过设定认为是双击
		}
		else if (KeyRelease[i]) //松开时间计数
		{
			if (Key_Value[i] >= 3 || KeyDown[i] < FILTEER_TIME)
			{					   //长按松开或按下时间太短清零计数
				KeyRelease[i] = 0; //??????????
				KeyDown[i] = 0;
				Key_Value[i] = 0;
				continue; //退出不执行下面的if
			}
			if (KeyRelease[i]++ > POP_UP_TIME) //按键松开时间计数超过设定值
			{
				KeyRelease[i] = 0; //??????????
				KeyDown[i] = 0;
				if (Key_Flag[i]) //按键被按下过2次
				{
					Key_Value[i] = DBLCLICK; //设定为双击
					Key_Flag[i] = 0;
				}
				else
					Key_Value[i] = CLICK; //否则单击
			}
		}
	}
	return Key_Value;
}

按键的扫描是由定时器完成的

void tm1_isr() interrupt 3
{
	time_flag=1;//通知外面按键扫描完成
	Key_Read();
}

代码更改移植

• 代码非常简介(至少是我认为的)就不到80行,其中一半还是定义,代码需要改的地方只有3个
  1. 按键端口的定义:#define D2 P32,增加或者减少都可以
  2. 按键数量的定义:#define KEY_QUANTITY 4 //按键数量,改成实际的按键数量
  3. 更改函数实现:key(),只需要复制前面一句更改"="后面的值就可以前面不用改
• 稍微高级一点的功能更改:长按记录按下时间(代码就是),可以改成不记录时间的节省内存
  1.更改数组声明

//uchar Key_Value[KEY_QUANTITY] = {0};		 //存放按键键值,不记录按下时间用节省内存
uint Key_Value[KEY_QUANTITY] = {0};		 //存放按键键值,记录按键按下时间用,

2. 更改函数实现

/*按下时间超过LONG_TIME认为是长按,定时器时间,不会记录按下时间*/
//Key_Value[i] = LONG_PRESS;
/*记录长按时间,Key_Value*定时器时间=按下时间,最大值65535,溢出最小值3,没溢出最小值LONG_TIME*/
Key_Value[i] = KeyDown[i]>LONG_PRESS?KeyDown[i]:LONG_PRESS;

• 这一堆东西可以尝试改改找到合适的手感,我的定时器10ms中断

#define LONG_TIME 50   //长按时间50,时间乘以定时器时间
#define CLICK_TIME 10  //单击时间
#define POP_UP_TIME 50 //按键弹起时间
#define FILTEER_TIME 5 //滤波时间

• 移植到其他单片机
  只需要更改引脚定义和key()函数即可

文件下载

keill5文件
