2.1 手工配置数据中心Underlay网络实验小结

一 拓扑

二 实验步骤

1 交换机基础配置-接口ip

设置OSPF接口的网络类型为点到点，并配置OSPF在本地设备的LSA中保持最大开销值的时间（240s的M-LAG延迟UP时间 + 60s的设备表项同步时间）ospf peer hold-max-cost timer 300000

#spine1
sys im
vlan reserved for main-int 3800 to 3999
lldp en
int eth 10
 trunkport 100g 1/0/1
 service type tunnel
int meth 0/0/0
 ip add 172.18.20.11 24
int lo 0
……
interface 10GE1/0/11
 undo portswitch
 ip address 10.1.1.13 255.255.255.252
 ospf network-type p2p
 ospf peer hold-max-cost timer 300000
#
……

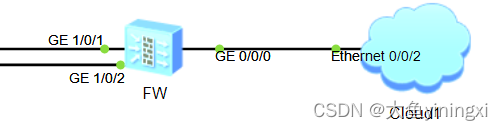

2 防火墙相关配置

ensp 6000G防火墙用户名admin，默认密码Admin@123
