蜡笔和油画笔都是常见的画笔。假设画笔都有大中小三个尺寸，都有12个颜色。如果要准备蜡笔，那么就需要3*12 = 36个类。而如果要准备油画笔，那就只需要三只尺寸的笔和一个调色盘，只需要3+12 = 15个类。如果要增加一个尺寸，蜡笔就需要为每个颜色增加对应尺寸的笔，就是12支。而油画笔就只用增加一支笔。

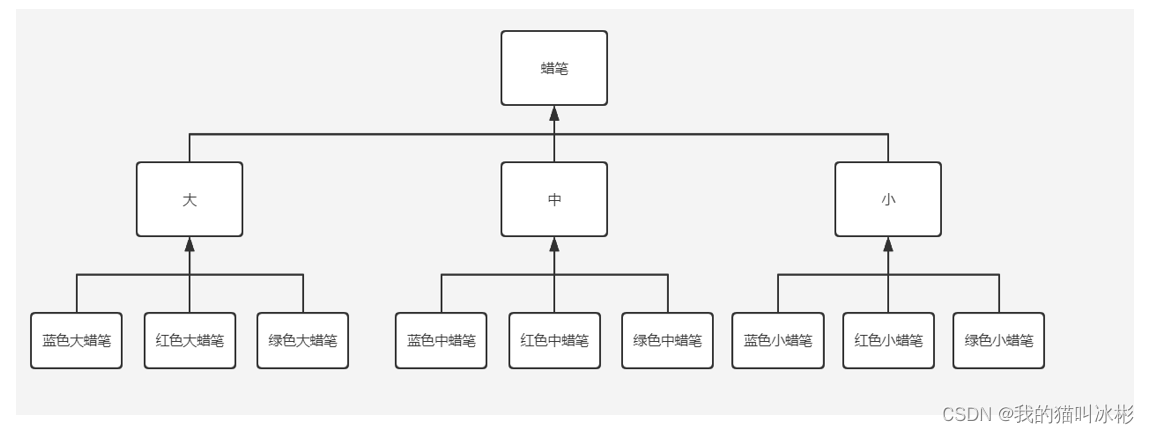

用图表示蜡笔：

这是一种多层继承的结构，会导致扩展时要新增的类非常多。并且并不符合单一职责原则

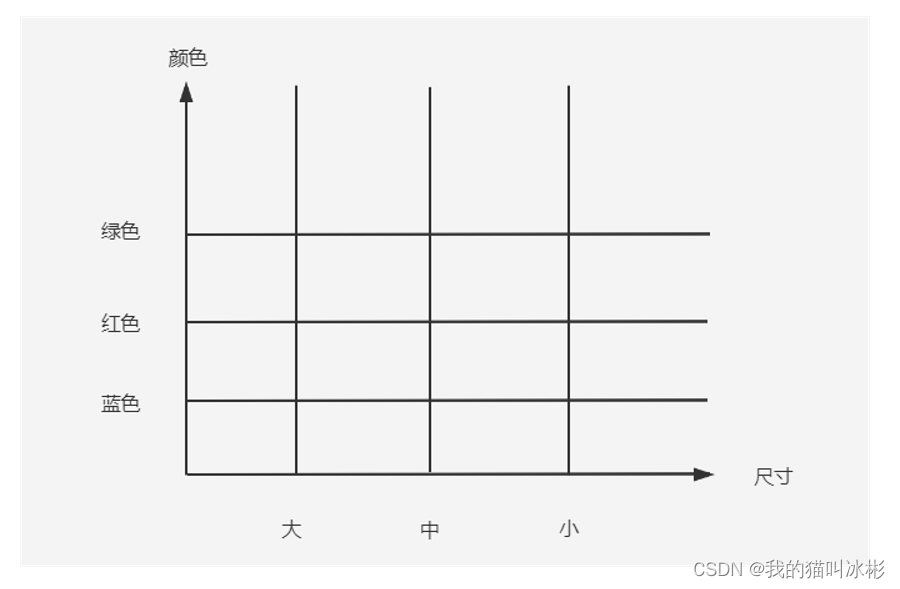

而油画笔将两个属性抽离，形成两个独立的维度：

很明显，如果要用代码实现，油画笔的模式更简单。而这种模式就是桥接模式。

一、定义

桥接模式是一种结构型设计模式。

桥接模式：将抽象部分与它的实现部分解耦，使得两者都能够独立发生变化。

说人话就是，把他的属性和他的具体实现解耦。颜色是画笔的属性，尺寸是画笔的具体实现。解耦后任意一个维度发生变化都不会影响到另一个维度。

二、结构

桥接模式由4个角色组成：

Abstraction(抽象类)：在前面的例子中，画笔就是一个抽象类。
RefinedAbstraction（扩展抽象类）：他是抽象类的具体实现，比如油画笔。
Implementor(实现类接口)：这是抽象部分，需要解耦出来的部分。在前面的例子中是颜色。
ConcreteImplementor（具体实现类）：它是Implementor的具体实现类，比如红色。

三、代码实现

现设计一个画画软件。用户可以选择不同的画笔，有蜡笔和油画笔可选；用户也可以选择画笔的颜色。用桥接模式实现。

首先定义颜色的接口：

public interface Color {

    void outputColor();

}

然后添加具体的颜色

public class Red implements Color{

    @Override
    public void outputColor() {
        System.out.println("红色");
    }

}

public class Blue implements Color{

    @Override
    public void outputColor() {
        System.out.println("蓝色");
    }

}

接着定义画笔的抽象类

public abstract class PaintBrush {

    Color color;

    public PaintBrush(Color color) {
        this.color = color;
    }

    abstract void draw();

}

这里通过组合的方式，将颜色作为成员变量添加到了属性里。

再来实现两个具体的画笔

public class Crayon extends PaintBrush{

    public Crayon(Color color) {
        super(color);
    }

    @Override
    void draw() {
        System.out.println("用蜡笔画画");
    }

}

public abstract class PaintBrush {

    Color color;

    public PaintBrush(Color color) {
        this.color = color;
    }

    abstract void draw();

}

然后用户就可以使用了

public class Client {

    public static void main(String[] args) {
        Color color = new Red(); //选择颜色
        PaintBrush paintBrush = new OilPaintBrush(color); // 选择画笔
        color.outputColor();
        paintBrush.draw();
    }
}

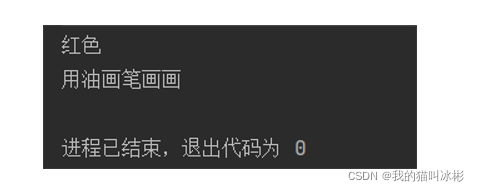

运行结果：
