GIS 第二章空间信息基础

本文介绍了地球空间模型,包括大地水准面、地球椭球体和大地基准面的概念。接着,讨论了地理空间坐标系,如天文地理坐标系和地心大地坐标系。此外,详细阐述了地图投影的类型、变形和选择因素,特别是高斯-克吕格投影在中国的应用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

第一节常规的地理空间信息描述

1、现实世界和坐标空间的联系

任何空间特征和现象都发生为地球表面的一个特定位置,而位置依赖于既定的坐标系来表达。

2、地球空间模型

地球是一个近似球体,自然表面是一个极其复杂的不规则曲面

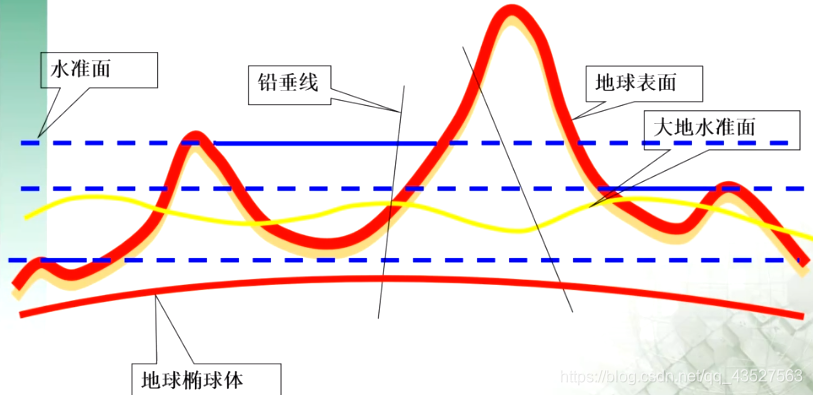

从海平面延伸到所有大陆下部,而与地球重力方向处处正交的一个连续、闭合的曲面,这就是水准面

但是这个水准面并不规则:
海水有潮汐
水准面的特性是处处与铅垂线相垂直
在这里插入图片描述
通过平均海水面的一个水准面称为大地水准面

地球内部的质量分布不均匀,引起地面上各点的铅垂线方向产生不规则的变化,因而大地水准面实际上是个有微小起伏的不规则曲面

被大地水准面所包围的形体称为大地体

从整体来看,起伏是微小的,且形状接近一个扁率极小的椭圆绕短轴旋转所形成的规则椭球体,这个椭球体称为地球椭球体
在这里插入图片描述
说明:

  • 地球椭球体视为球体:在制作小比例尺地图时(小于1:500万),因缩小程度很大,可以把地球视为球体,忽略地球扁率。计算更简单,半径约为6371千米
  • 地球椭球体视为椭球体:制作大比例尺地图时(大于1:100万)为保证精度,必须视为椭球体
    在这里插入图片描述
    在这里插入图片描述
    地球的形状与大小确定之后,还必须确定
    椭球体与大地水准面的相对关系
    ,这项工作称为椭球定位于定向

局部:参考椭球体
在这里插入图片描述
大地基准面:特定椭球体对特定地区地球表面的逼近

地心基准面:地球的质心为原点 WPS 1984

区域基准面:特定区域与地球表面吻合Beijing 54,Xian80

2、地理空间坐标系
(1)天文地理坐标系:以地理极(北极,南极)为极点
(2)通过P点作参考椭球面的垂线,称之为过P点的法线
(3)法线与赤道面的交角,叫做P点的纬度
在这里插入图片描述
地心大地坐标系:经过定位与定向后,地球椭球的中心与地球质心重合

参心大地坐标系:经过定位与定向后,地球椭球的中心不与地球质心重合而是接近地球质心

3、地图投影
在这里插入图片描述

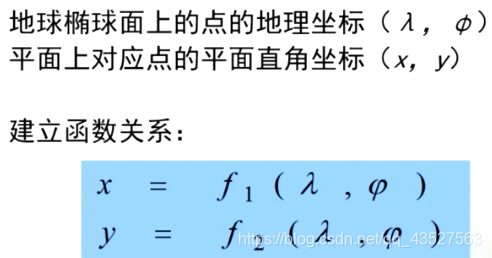

投影的实质:经纬度坐标->笛卡尔平面直角坐标系

按投影面的形状:
-方位投影
-圆锥投影
-圆柱投影

按投影面位置:
-正轴投影 重合
-斜轴投影 相交
-横轴投影 垂直(高斯-克吕格)

按投影变形分类:
-等距投影----长度变形
-等积投影----面积变形
-等角投影----角度变形
(保持长度/面积/角度不变的变形)

地图投影选择因素

  • 各国家的地理信息系统投影—与该国基本地图系列所用的投影系统一致
  • 各比例尺GIS投影—与相应比例尺的主要信息源地图所用的投影一致
  • 各地区GIS投影—与所在区域适用的投影一致
  • 所用投影以等角投影为宜(形状不失真)
  • 各种地理信息系统一般以一种或两种(至多三种)投影系统为其投影坐标系统,以保证地理定位框架的统一

我国常用的地图投影

-1:50万、1:25万、1:10万、1:5万、1:2.5万、1:1万、1:5000采用高斯-克吕格投影 横轴等角切椭圆柱投影

-1:100万:兰勃特Lambert投影(正轴等角割圆锥投影)

高斯-克吕格
横轴等角切椭圆柱投影等角横切椭圆柱投影

它以椭圆柱作为投影面,使地球椭圆体的某一条经线与椭圆柱相切,然后按照等角条件,将中央经线东西两侧各一定范围内的地区投影到椭圆柱面上,再将其展成平面而得
在这里插入图片描述
中央经线没有误差,越往外误差越大,3°是6°带与3°带重合的线

6°分带
起始于初子午线(格林威治),按照经差6度为一个投影带自西向东划分,全球共分60个投影带。我国范围可分为11个6度带
最东端 东经135度2分30秒 黑龙江和乌苏里江交汇处
最西端 东经73度40分 帕米尔高原乌兹别里山口(乌恰县)
最南端 北纬3度52分 南沙群岛曾母暗沙
最北端 北纬53度33分 漠河以北黑龙江主航道(漠河)

3°带
始于东经1°30′,按经差3度为一个投影带自西向东划分,全球共分120个投影带。我国范围可分为22个6度带(按经度范围73-135计算)
