JQ6500语音模块

一：Note

今天分享一下最近用到的JQ6500语音模块，我主要是用它来做个语音播报功能，同时在使用中遇到的一些问题。

二：使用说明

这个模块一些什么使用场景的废话我就不讲了，主要讲一些比较重要的部分。

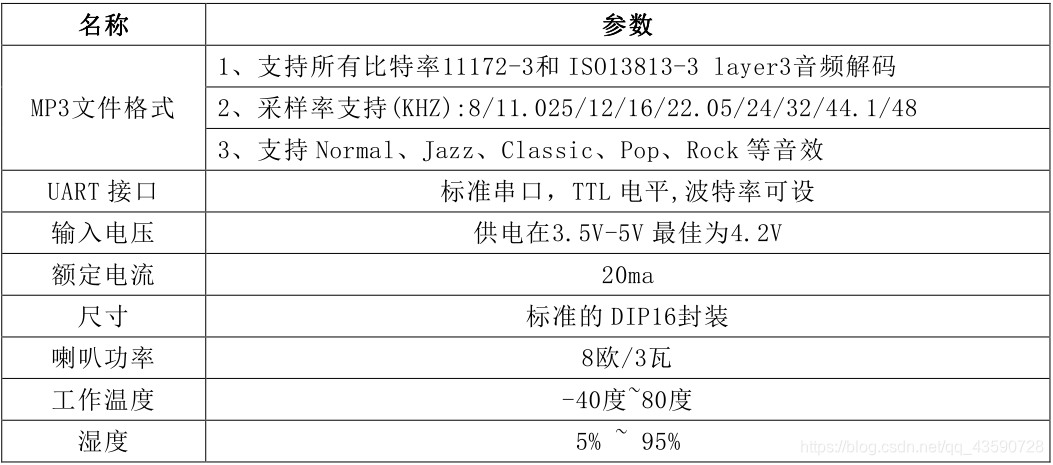

1、它的工作电压，这个点我觉得我还挺重要，因为在后面我使用的时候，发现有的时候语音出来是很短，一下就没了，后来发现是电压这里的问题

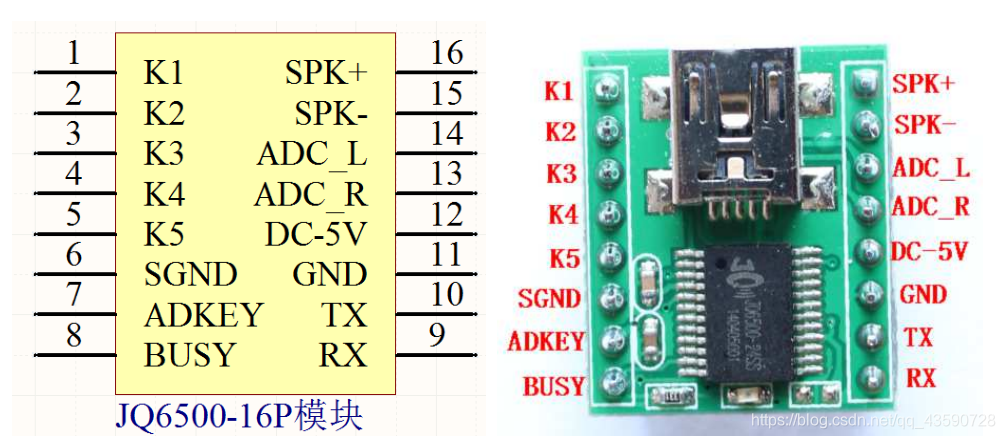

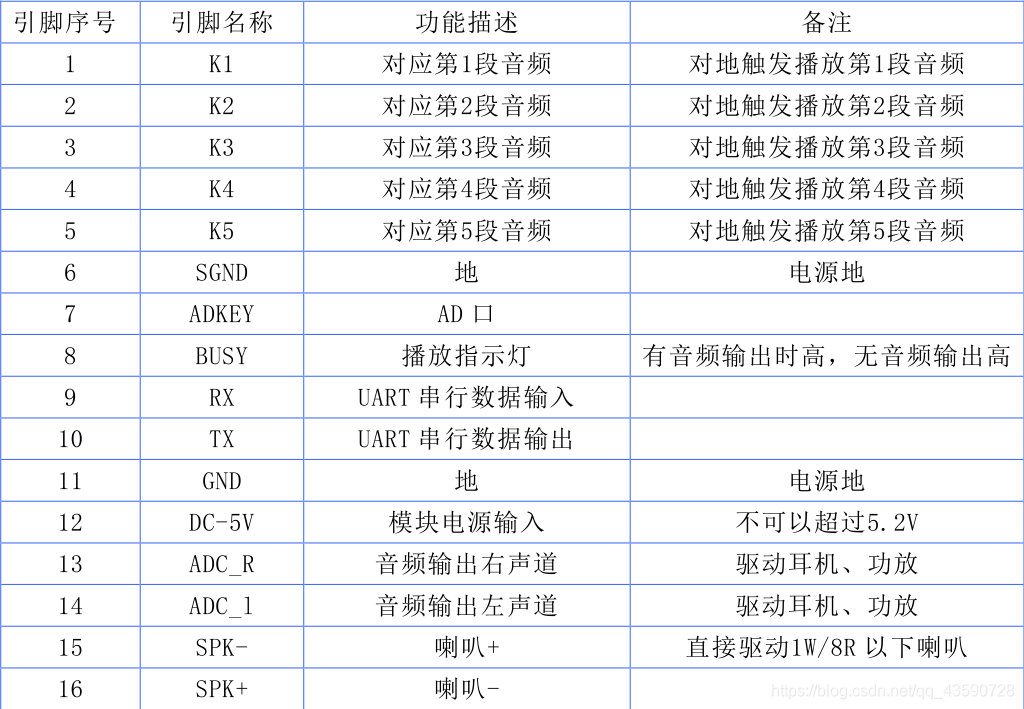

2、 实物图及原理图，新手刚拿到，就只能按照这个图来连线，对好个个引脚。

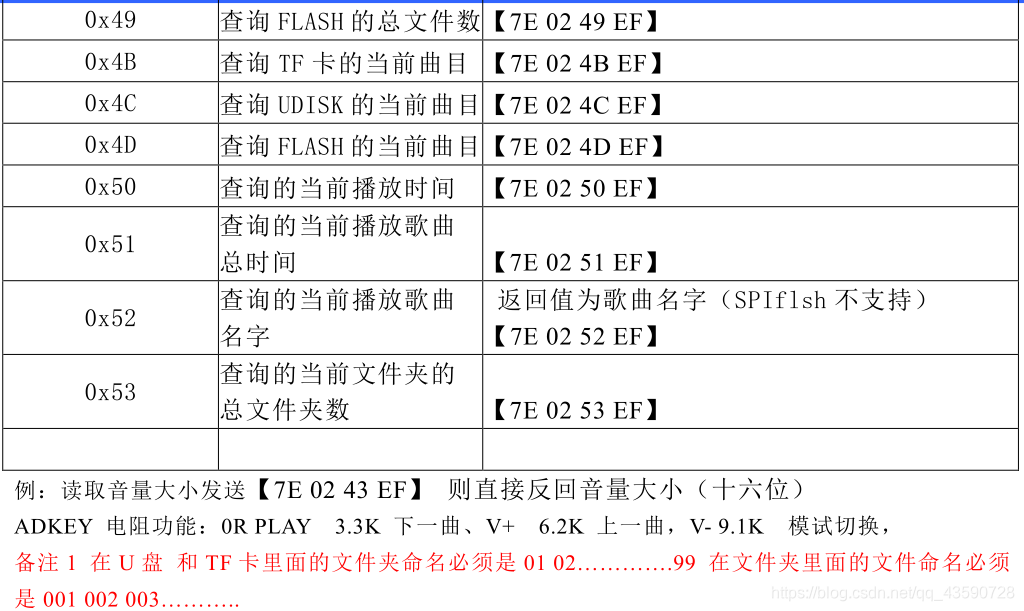

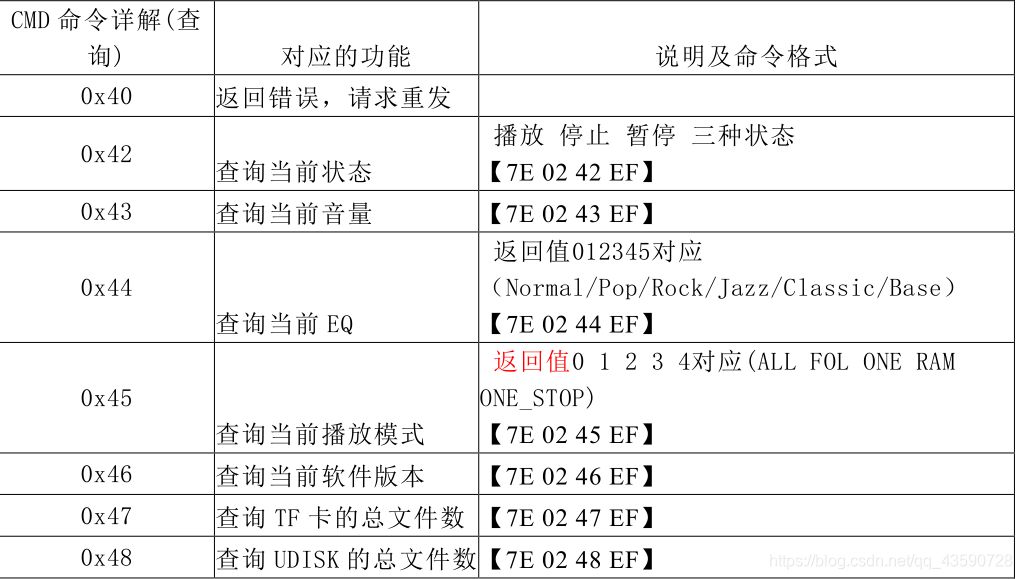

3、通讯命令，它是支持异步串口通信，波特率9600，8位数据位，没有校验位，没有流控制，这里也要注意，在利用串口调试的时候，这些参数都要设置好，一旦有偏差都通信不了。调试的时候利用串口调试助手就可以，尤其注意一点，发送数据的时候，要勾选上以十六进制发送数据。




组合播放 ：
连续发送【7E 04 03 00 01 EF】【7E 04 03 00 02 EF】【7E 04 03 00 03 EF】，则连续播放第一首、第二首、第三首，最多可以十首组合，播放完停止。

三：添加语音

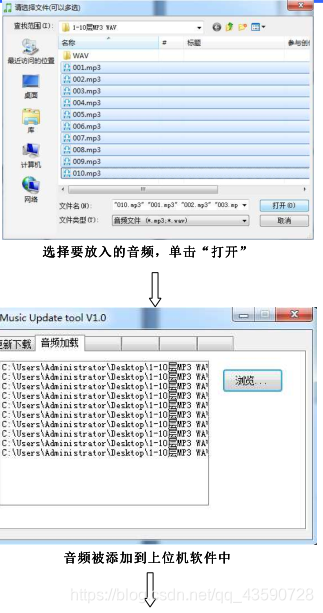

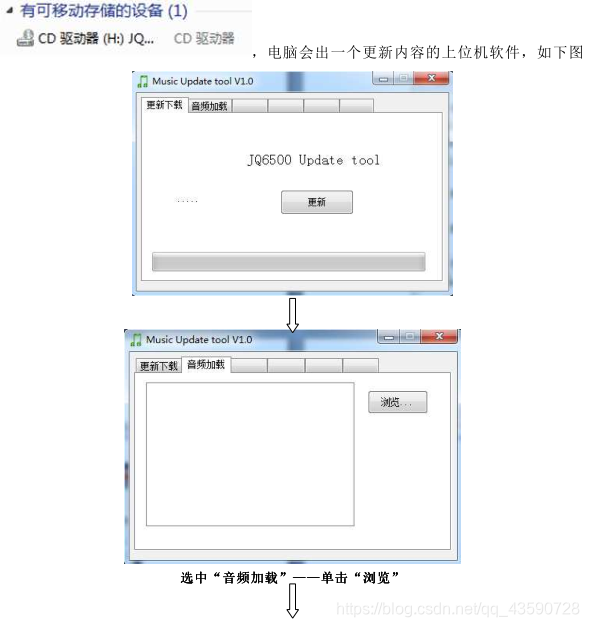

拿到这个模块，当然需要是自己弄语音进去让他播放，这里就要使用到更新语音这个环节了。拿一根usb线，连接上模块的miniUSB口，注意，这里的USB线，我之前用的是那种充电宝的万能充电线，然后就一直不行，后来我换了一个单一的usb线就可以了，所以如果你的也是这样连接不上，可以试一下换一根USB线。然后你插上电脑，就可以了，就会出现以下情况
