理解IMS 核心网架构

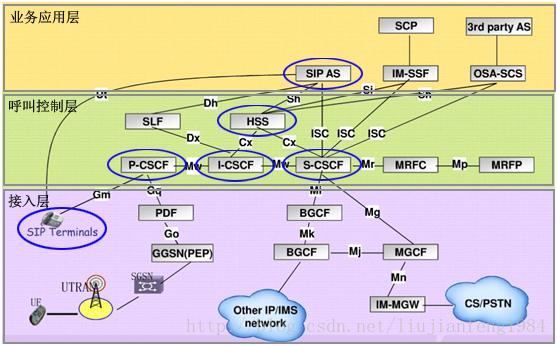

IMS 核心网架构



IMS总体架构通常分为三层，接入层、呼叫控制层、业务应用层：

    接入层       ：将各种接入网络汇总到IMS核心网，完成对现有网络的互通及完成对承载的控制。

    呼叫控制层：IMS的核心层，完成呼叫控制、安全管理、业务触发、资源控制、网络互通等核心功能。

    业务应用层：提供各种业务实现，如PSTN仿真业务集、Centrex业务集、呈现业务、即时消息业务等。

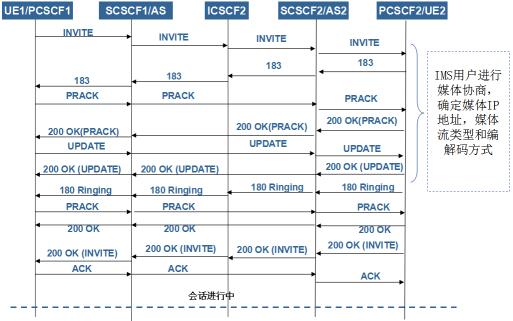

VoLTE呼叫流程



可以看到，pcscf和scscf的功能都像一个网关，最终业务还是icscf来处理，那为啥要这俩网元呢？

这要从号码归属地和漫游说起。因为号码的开户、鉴权等信息都存放在号码归属地的HSS，手机在使用地完成网络接入，在归属地完成业务处理。就呼叫来说，手机呼叫时的过程是：

1、手机把呼叫请求发给访问接入地的代理服务器；

2、接入地代理服务器找到归属地代理服务器并转发呼叫请求；

3、归属地代理服务器找到呼叫控制服务器并转发呼叫请求；

4、呼叫控制服务器与HSS交互处理呼叫业务。

这里的pcscf就是本地代理服务器，scscf就是归属地代理服务器，icscf就是归属地呼叫控制服务器。icscf可以有多
