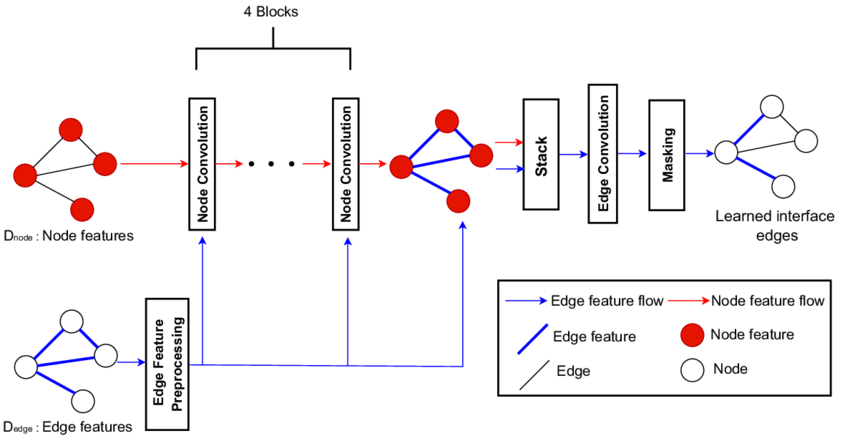

1. 模型结构详解

1.1 核心组件

节点特征 → 邻居聚合 → 特征更新 → 输出

1.1.1 输入输出

输入：
- 图结构：邻接矩阵A ∈ {0,1}^{N×N}
- 节点特征：X ∈ R^{N×d}
- 边特征（可选）：E ∈ R^{M×c}
输出：
- 节点级：Z ∈ R^{N×k}
- 图级：z ∈ R^k

1.1.2 消息传递范式

消息生成：对每条边计算消息
$m_{ij} = M(h_i, h_j, e_{ij})$
聚合操作：收集邻居消息
$m_i = \text{AGG}(\{m_{ij} \mid j \in N(i)\})$
状态更新：结合自身特征与聚合消息
$h_i' = U(h_i, m_i)$

1.1.3 激活函数

中间层：ReLU/LeakyReLU
输出层：Sigmoid（分类）、Linear（回归）

2. 数学原理与推导

2.1 图卷积网络（GCN）公式
$H^{(l+1)} = \sigma\left(\tilde{D}^{-1/2} \tilde{A} \tilde{D}^{-1/2} H^{(l)} W^{(l)}\right)$
其中：

A~=A+I（添加自连接）
D~ii=∑jA~ij（度矩阵）
W(l)为可学习参数

2.2 图注意力网络（GAT）

注意力系数计算：
$\alpha_{ij} = \frac{\exp\left(\text{LeakyReLU}(a^T [W h_i || W h_j])\right)}{\sum_{k \in N(i)} \exp\left(\text{LeakyReLU}(a^T [W h_i || W h_k])\right)}$
聚合公式：
$h_i' = \sigma\left(\sum_{j \in N(i)} \alpha_{ij} W h_j\right)$

2.3 通用框架（消息传递）

数学形式化：
$h_i^{(k)} = \phi\left(h_i^{(k-1)}, \bigoplus_{j \in N(i)} \psi(h_i^{(k-1)}, h_j^{(k-1)}, e_{ij})\right)$
其中：

ϕ：更新函数
ψ：消息函数
⨁：聚合算子（sum/mean/max）

3. 代表性变体及改进

3.1 卷积类GNN

3.1.1 GraphSAGE

改进点：归纳式学习，支持动态图
聚合方式：
$h_{N(i)} = \text{MEAN}(\{h_j \mid j \in N(i)\}) \\ h_i' = \sigma(W \cdot [h_i \,\|\, h_{N(i)}])$

3.1.2 GIN (Graph Isomorphism Network)

理论基础：Weisfeiler-Lehman同构测试
聚合公式：
$h_i^{(k)} = \text{MLP}^{(k)}\left((1 + \epsilon^{(k)}) h_i^{(k-1)} + \sum_{j \in N(i)} h_j^{(k-1)}\right)$

3.2 注意力类GNN

3.2.1 GATv2

改进点：动态注意力机制
计算优化：
$\alpha_{ij} = a^T \text{LeakyReLU}(W \cdot [h_i || h_j])$

3.2.2 Transformer for Graphs

全局注意力：节点与全图交互
$Q = H W_Q, K = H W_K, V = H W_V$
$A = \text{softmax}(\frac{Q K^T}{\sqrt{d_k}})$
$H' = A V$

3.3 自动编码器类GNN

3.3.1 Graph Autoencoder (GAE)

编码器：GCN生成节点嵌入
解码器：重构邻接矩阵
$\hat{A} = \sigma(Z Z^T)$

3.3.2 VGAE (Variational GAE)

引入变分推断：
$q(Z|X,A) = \prod_{i=1}^N q(z_i|X,A)$
其中：
$q(z_i|X,A) = \mathcal{N}(z_i|\mu_i, \text{diag}(\sigma_i^2))$

4. 应用场景与优缺点

4.1 应用场景

领域	任务示例	适用模型
社交网络	社区发现、影响力预测	GCN/GAT
化学分子	分子性质预测、药物发现	GIN/MPNN
推荐系统	用户-商品二部图推荐	PinSAGE
交通网络	交通流量预测	ST-GCN
知识图谱	实体链接、关系推理	RGCN

4.2 优缺点对比

优点	缺点
处理非欧式数据结构	大规模图计算复杂度高
捕获拓扑结构与特征关联	层数受限（过平滑问题）
支持节点/边/图多层级任务	动态图更新效率低
可解释性强（注意力权重可视化）	异构图建模复杂度高

5. PyTorch代码示例

5.1 GCN实现（节点分类）

import torch
import torch.nn as nn
import torch.nn.functional as F
from torch_geometric.nn import GCNConv

class GCN(nn.Module):
    def __init__(self, input_dim, hidden_dim, output_dim):
        super().__init__()
        self.conv1 = GCNConv(input_dim, hidden_dim)
        self.conv2 = GCNConv(hidden_dim, output_dim)

    def forward(self, x, edge_index):
        x = self.conv1(x, edge_index)
        x = F.relu(x)
        x = F.dropout(x, training=self.training)
        x = self.conv2(x, edge_index)
        return F.log_softmax(x, dim=1)

# 使用PyTorch Geometric数据加载
from torch_geometric.datasets import Planetoid

dataset = Planetoid(root='/tmp/Cora', name='Cora')
data = dataset[0].to(device)

model = GCN(dataset.num_features, 16, dataset.num_classes).to(device)
optimizer = torch.optim.Adam(model.parameters(), lr=0.01, weight_decay=5e-4)

def train():
    model.train()
    optimizer.zero_grad()
    out = model(data.x, data.edge_index)
    loss = F.nll_loss(out[data.train_mask], data.y[data.train_mask])
    loss.backward()
    optimizer.step()
    return loss.item()

for epoch in range(200):
    loss = train()
    print(f'Epoch {epoch:03d}, Loss: {loss:.4f}')

5.2 GAT实现片段

from torch_geometric.nn import GATConv

class GAT(nn.Module):
    def __init__(self, in_dim, hid_dim, out_dim, heads=8):
        super().__init__()
        self.conv1 = GATConv(in_dim, hid_dim, heads=heads)
        self.conv2 = GATConv(hid_dim*heads, out_dim, heads=1)

    def forward(self, x, edge_index):
        x = F.elu(self.conv1(x, edge_index))
        x = F.dropout(x, p=0.6, training=self.training)
        x = self.conv2(x, edge_index)
        return x
