功率放大器—Aigtek教您驱动霍尔传感器

• 霍尔传感器的应用非常的广泛，在航空航天技术，医疗技术，交通运输，工业以及测量和测试等诸多领域都做出了重大的的贡献。 霍尔传感器的工作原理：

• 磁场中有一个霍尔半导体片，恒定电流I从A到B通过该片。在洛仑兹力的作用下，I的电子流在通过霍尔半导体时向一侧偏移，使该片在CD方向上产生电位差，这就是所谓的霍尔电压。霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。

• 首先准备以下设备搭建实验台：线性直流电源、霍尔传感器、示波器、信号发生器、功率放大器（选合适的型号）、负载电阻。

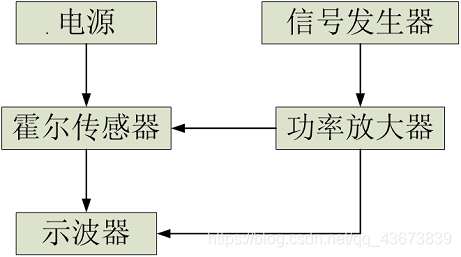

• 实验设备连接示意图：


• 信号发生器为霍尔电流传感器提供各种输入信号，功率放大器放大信号后输出给霍尔传感器，通过调节功率放大器的放大倍数实现霍尔传感器的输入输出电流调节，示波器可以随时观察和测试霍尔传感器的输入输出电流，以及其他的性能指标，了解霍尔传感器的工作原理及测试过程。
