电子器件-按键

输入部分硬件电路

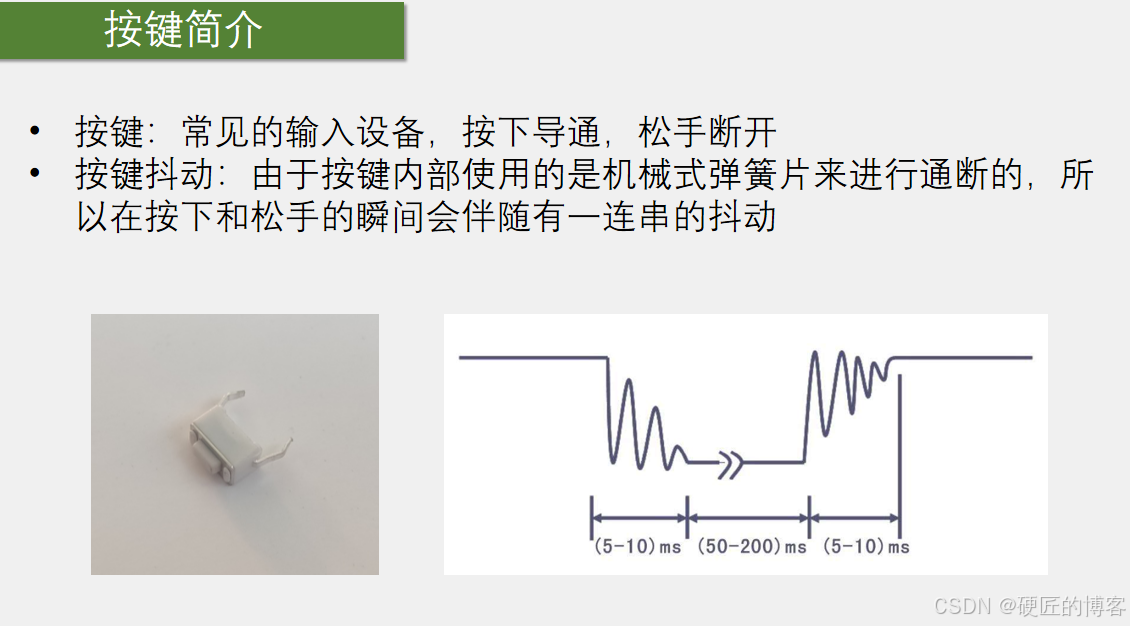

按键简介



抖动通常在5-10ms之间，人分辨不出来，但对于高速运行的单片机而言，这就漫长了。所以要对抖动进行过滤，否则会出现按键按一下，单片机反映了多次的现象。按键松手时也会有一段抖动。
最简单的方法是软件加一段延时，把抖动时间耗过去

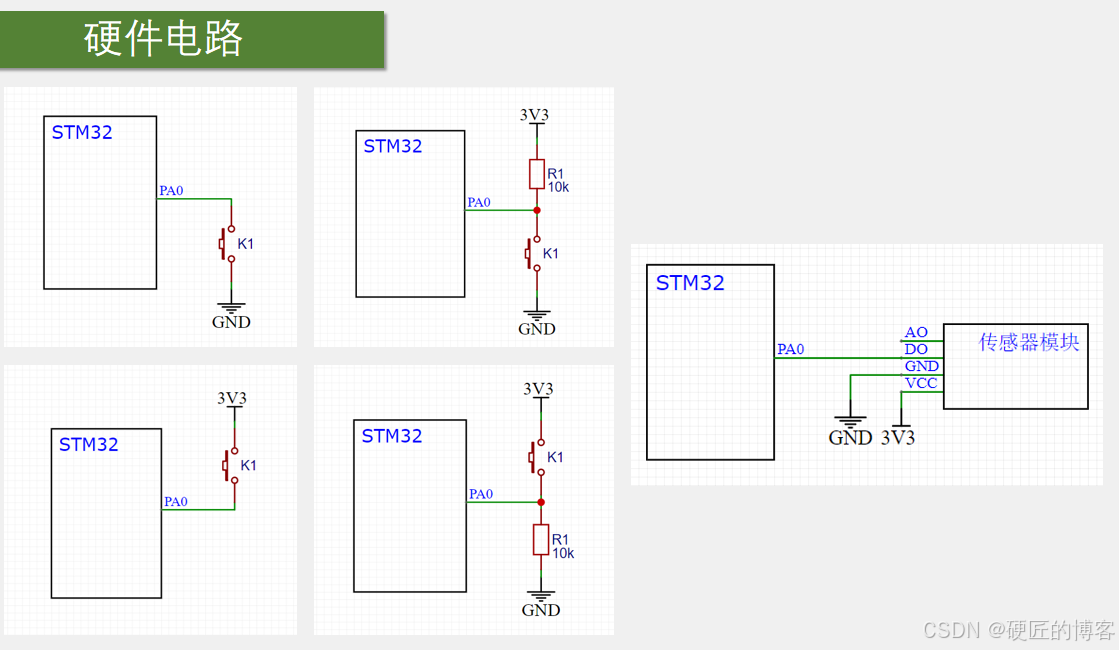

## 按键和传感器模块的硬件电路

下接按键的方式（常用下接方式，这是电路设计的习惯和规范），上接按键的方式
第一个图最常用的按键接法（需要上拉输入的模式，默认高电平，否则会出现引脚电压不确定的错误现象）
第二个图外部接了上拉电阻（可以配置成浮空输入或者上拉输入，如果是上拉输入，那就是内外两个上拉电阻共同作用，这时高电平更强一些，对应的高电平更加稳定，但当引脚被强行拉低时，损耗也会大一些）
第三个图（需单片机引脚可以配置成下拉输入模式，一般的单片机可能不一定有下拉输入模式，所以用的不多）
第四个图（下拉输入模式或者浮空输入模式）
