GERBER解析

Gerber文件概述

        Gerber是PCB的制板文件。可以避免工厂软件不兼容导致制板错误，也可以防止原PCB设计文件泄露。在生成GERBER文件之前，需DRC检查并运行2D或3D检查，避免生成有缺陷的Gerber文件。

        可以通过Gerberview查看Gerber文件可以通过DFM工具来查看导出的gerber文件的可制造性，也可以通过CAM工具对Gerber文件进行编辑。

可以使用免费的Gerbv：官网主页：http://gerbv.geda-project.org/

DFM在线查看工具：嘉立创DFM | 一键分析PCB设计缺陷 | PCB/SMT 3D看图 | 实用的GerberViewer工具

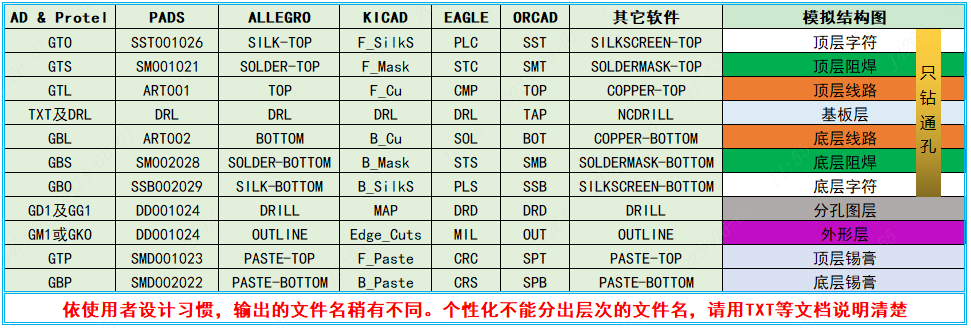

不同软件常规输出双面板Gerber文件

JLCEDAGerber文件名：

生成后的Gerber文件是一个压缩包，解压后你可以看到有如下文件：

文件名	类型	备注/说明
Gerber_BoardOutline.GKO	边框文件	PCB板厂根据该文件进行切割板形状，JLCEDA绘制的挖槽区域在生成Gerber后在边框文件进行体现
Gerber_TopLayer.GTL	PCB顶层	顶层铜箔层
Gerber_BottomLayer.GBL	PCB底层	底层铜箔层
Gerber_InnerLayer1.G1	内层铜箔层	信号层类型（区分内层作为信号层和内电层）
Gerber_InnerLayer2.G2	内层铜箔层	内电层类型的内层，在输出时是正片输出，在PCB绘制时是负片绘制(绘制的线条则不输出在Gerber)。
Gerber_TopSilkLayer.GTO	顶层丝印层
Gerber_BottomSilkLayer.GBO	底层丝印层
Gerber_TopSolderMaskLayer.GTS	顶层阻焊层	称之为开窗层，默认板子盖油，在该层绘制的元素对应到顶层的区域则不盖油
Gerber_BottomSolderMaskLayer.GBS	底层阻焊	也可以称之为开窗层，默认板子盖油，在该层绘制的元素对应到底层的区域则不盖油
Gerber_TopPasteMaskLayer.GTP	顶层助焊层	开钢网用
Gerber_BottomPasteMaskLayer.GBP	底层助焊层	开钢网用
Gerber_TopAssemblyLayer.GTA	顶层装配层	仅做读取，不影响PCB制造
Gerber_BottomAssemblyLayer.GBA	底层装配层	仅做读取，不影响PCB制造
Gerber_MechanicalLayer.GME	机械层	记录在 PCB 设计里面在机械层记录的信息，仅做信息记录用，生产时默认不采用该层的形状进行制造，该层仅做文字标识用。比如：工艺参数、V割路径等
Gerber_DocumentLayer.GDL	文档层	记录PCB的备注信息用，不参与制造生产
Gerber_CustomLayer1.GCL	用户自定义层	用户自定义层一般不属于生成所需的层，如果需要生产使用，可以和板厂进行沟通
Gerber_DrillDrawingLayer.GDD	钻孔图层	该层不参与制造，对生成过孔的位置以做对照标识用
Drill_PTH_Through.DRL	金属化多层焊盘的钻孔层	这个文件显示的是内壁需要金属化的钻孔位置，如多层焊盘和通孔过孔
Drill_PTH_Through_Via.DRL	金属化通孔类型过孔的钻孔层	这个文件显示的是内壁需要金属化的钻孔位置，如过孔。这个文件嘉立创使用
Drill_PTH_Inner1_to_Inner2.DRL	金属化盲埋孔类型过孔的钻孔层	这个文件显示的是内壁需要金属化的钻孔位置。Inner1 和 Inner2 根据盲埋孔的层类型自动变化
Drill_NPTH_Through.DRL	非金属化钻孔层	这个文件显示的是内壁不需要金属化的钻孔位置，比如通孔(圆形挖槽区域)
