常见硬件工程师面试题（三）

对于硬件工程师，学习的东西主要和电路硬件相关，所以在硬件工程师的面试中，对于经验是十分看重的，像PCB设计，电路设计原理，模拟电路，数字电路等等相关的知识都必须或多或少的了解，最好是精通。

以下是常见的硬件工程师面试类的问题。后继会不定期更新，每期5题（码住收藏）。

• 请解释电阻，电容，电感的封装的含义：0402，0603，0805

它们表示的都是器件的尺寸参数（1mil = 1/1000 mm）

0402：表示器件长40mil, 宽20mil

0603：表示器件长60mil, 宽30mil

0805：表示器件宽80mil，宽50mil

所以碰上其他的封装尺寸型号也可以进行类比处理。

• 请说明以下字母所代表的电容的精度（误差率）：J，K，M，Z。

J：正负5%

K：正负10%

M：正负20%

Z：正80%到负20%之间

在记忆上也比较方便，按照英语字母表的顺序来划分，顺序越靠前，电容精度越高。

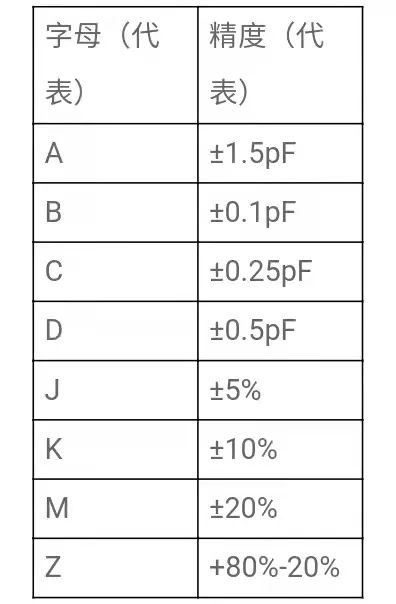

对于电容精度，还有一种以PF（皮法）为单位的误差，以A，B，C，D来表示。

• 请问电阻，电容，电感的封装大小分别与什么参数有关？

电阻封装大小与电阻值，额定功率有关

电容封装大小与电容值，额定电压有关

电感封装大小与电感量，额定电流有关

• 请简述PTC热敏电阻作为电源电路保险丝的工作原理。

PTC全程Positive Temperature Coefficient，是正温度系数热敏电阻，对温度灵敏，电阻值与温度成正比。

当电源电压增大或者负载电流短时间内异常增大时，PTC热敏电阻会因为温度的增加而使得自身等效电阻迅速增加，从而使整体电压下降，减小输出电流。

当故障消失时，PTC热敏电阻温度恢复正常，等效电阻变小，整体电路电压，电流恢复正常。

• 发光二极管的导通压降大概是多少伏？

压降是二极管的电流流过负载以后相对于一参考点的电势变化，也就是电压降，而导通压降指的是二极管开始导通时所对应的电压。一般硅二极管（不发光类型）正向导通压降是0.7V，渚二极管正向导通压降是0.3V。不过对于发光二极管，正向导通压降则会因为发光颜色而不同。

对于直插式发光二极管

红色发光二极管：2V~2.2V

黄色发光二极管：1.8V~2.0V

绿色发光二极管：3.0~3.2V

对于贴片LED

红色LED：1.82~1.88V

绿色LED：1.75~1.82V

白色LED：3~3.3V

橙色LED：1.7~1.8V
