本文架构

零、前言

反复试了几个源码安装KLEE的教程都不行，装了一天毫无进展，几乎怀疑人生。后来想反正我不需要在KLEE基础上再开发，就直接使用Docker安装KlEE就好了。
在这个基础上进一步写（原文链接），原文写的挺好的，但就是写作格式需要改进 -v-。

一、KLEE简介

klee-log
符号执行 (Symbolic Execution) 是一种程序分析技术，其可以通过分析程序来得到让特定代码区域执行的输入。使用符号执行分析一个程序时，该程序会使用符号值作为输入，而非一般执行程序时使用的具体值。在达到目标代码时，分析器可以得到相应的路径约束，然后通过约束求解器来得到可以触发目标代码的具体值。

相关可阅读文献（仅供参考）
1.【OSDI 2008-Cristian Cadar et al. 】《KLEE: Unassisted and Automatic Generation of High-Coverage Tests for Complex Systems Programs》

2.【Github】KLEE
3.【官网】KLEE Symbolic Execution Engine
4.【Github Blog】符号执行, KLEE 与 LLVM
5.【个人网站】符号执行引擎 KLEE 学习笔记
6.【官方文档】KLEE Doc

二、Docker安装KLEE

1. 使用apt安装docker

# ubuntu安装docker
sudo apt install docker

sudo apt install docker.io

2.拉取klee镜像

docker pull klee/klee

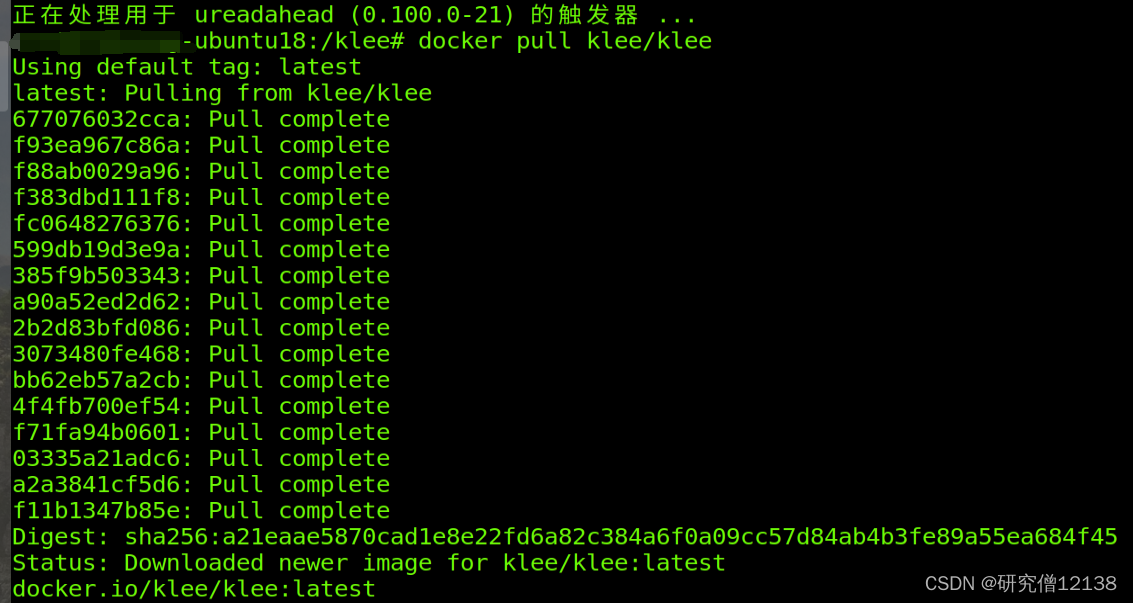

pull_klee

3.使用git 拉取klee源码

git clone https://github.com/klee/klee.git

4.安装klee镜像

cd klee

# 注意，klee/klee后面那个“.” 记得加上，表示在当前路径下创建一个镜像
# docker build <OPTIONS> PATH | URL | -
docker build -t klee/klee .

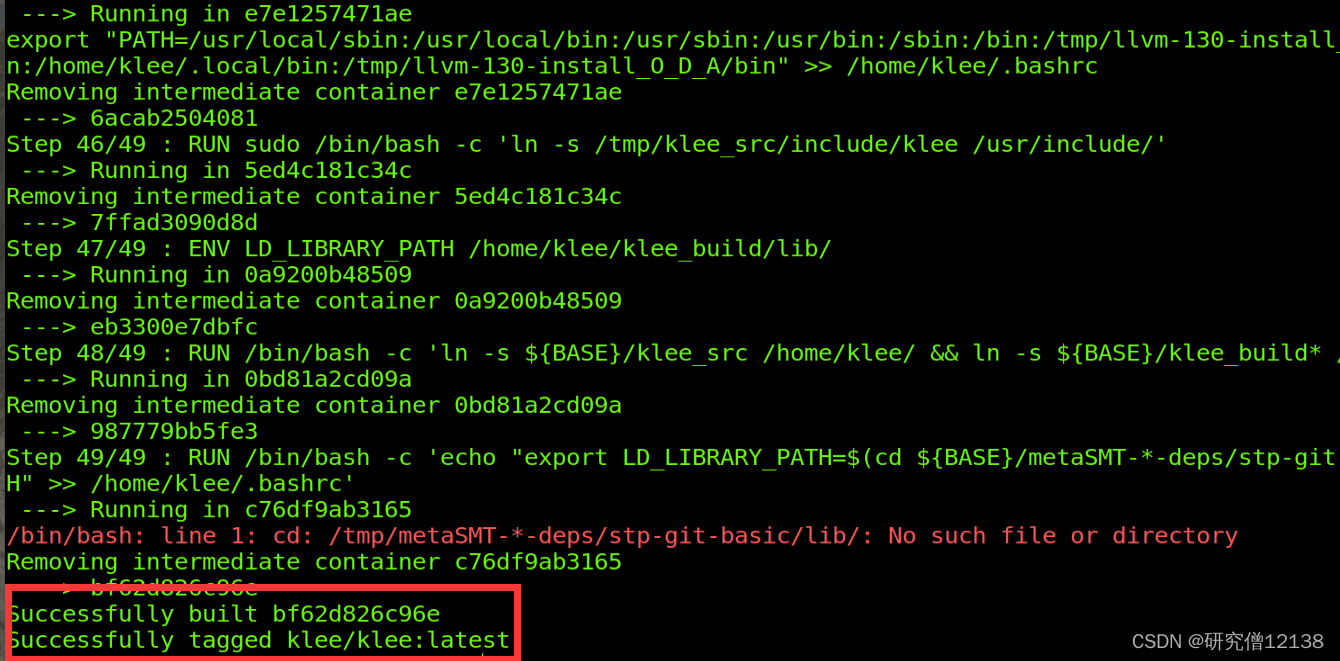

此处会进行大约几分钟的安装，基本都是环境的下载。
klee_install

5. 运行镜像

docker run 命令详解这个文章写的比较好【CSDN Blog】docker run 命令详解（新手入门必备）

docker run --rm -ti --ulimit=‘stack=-1:-1’ klee/klee

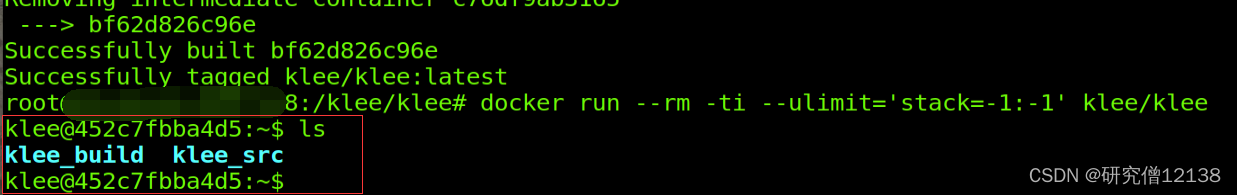

运行容器成功后可以看到已经有了klee的src和build目录
intodocker
此时可以正常使用klee，例如运行klee里面的example，简单体验klee

持久化容器

# --rm是临时容器，exit后就销毁了
docker run -ti --name=my_first_klee_container --ulimit='stack=-1:-1' klee/klee
# 查看现存的容器
docker ps -a
# 重新启动你的持久化容器
docker start -ai my_first_klee_container

三、试用KLEE的examples

1.查看并了解待测文件examples/get_sign/get_sign.c

cd klee_src/examples/get_sign
vim get_sign.c

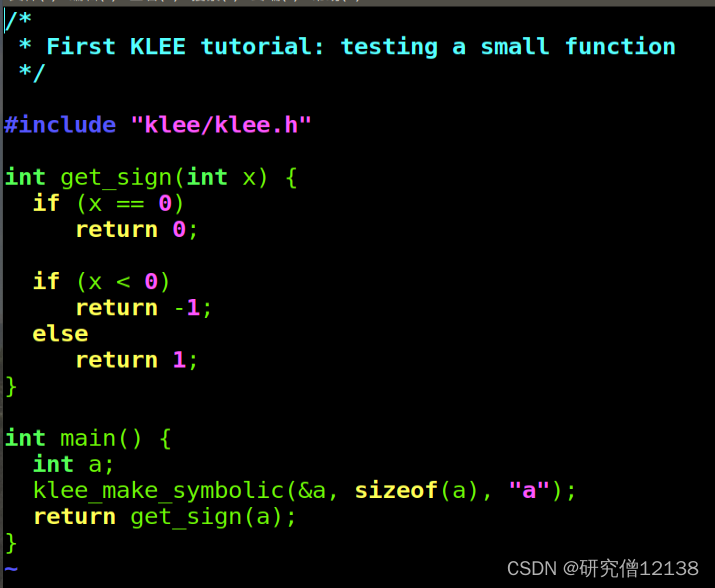

get_sign_c
此函数目的十分简单，判断一个数是正、负还是0。

  • 可以看到main函数中klee_make_symbolic()函数，该函数包含在头文件klee.h中，主要是将一个值替换成符号形式，以对其进行符号执行。
  • 该函数接收3个参数：<变量地址、变量大小、变量名>（可以为任何值）。
  • main函数目的：将变量a符号化并用它调用get_sign()

2.KLEE进行符号测试的基本步骤

编译成LLVM位码文件

由于klee是对LLVM IR进行实现的，所以需要将待测文件编成LLVM位码文件先。运行指令：

clang -I ../../include -emit-llvm -c -g -O0 -Xclang -disable-O0-optnone get_sign.c

参数解释

参数解释
-I<dir>添加目录到include搜索路径，这样我们的编译器才能找到klee/klee.h，里面定义了很多我们需要与klee虚拟机进行交互的内部函数，比如klee_make_symbolic
-emit-llvm对汇编程序和对象文件使用LLVM表示。
-c 只运行预处理、编译和汇编步骤。
-g将调试信息添加到位代码文件中，以便之后使用该文件生成源代码行级别的统计信息。如果没有这个参数，将无法得到映射在源码层面的一些信息，不方便我们查看结果。
-O0 -Xclang -disable-O0-optnone这个是一些优化相关的问题，O0表示不进行任何优化.因为我们需要对源码进行符号执行，所以源码的结构信息是十分重要的，部分编译器进行优化可能会丧失这种结构信息。

输入完成后得到get_sign.bc

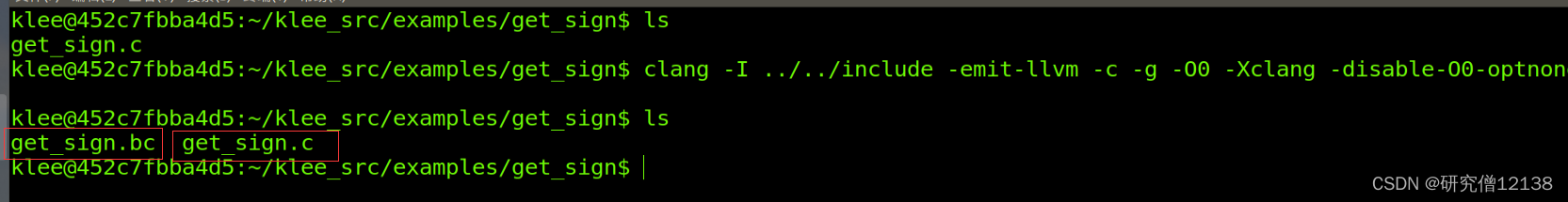

klee-bc

使用KLEE进行符号执行

使用klee对bc文件进行符号执行。原文链接。但不是很详细，重新做个笔记。

klee get.sign.bc

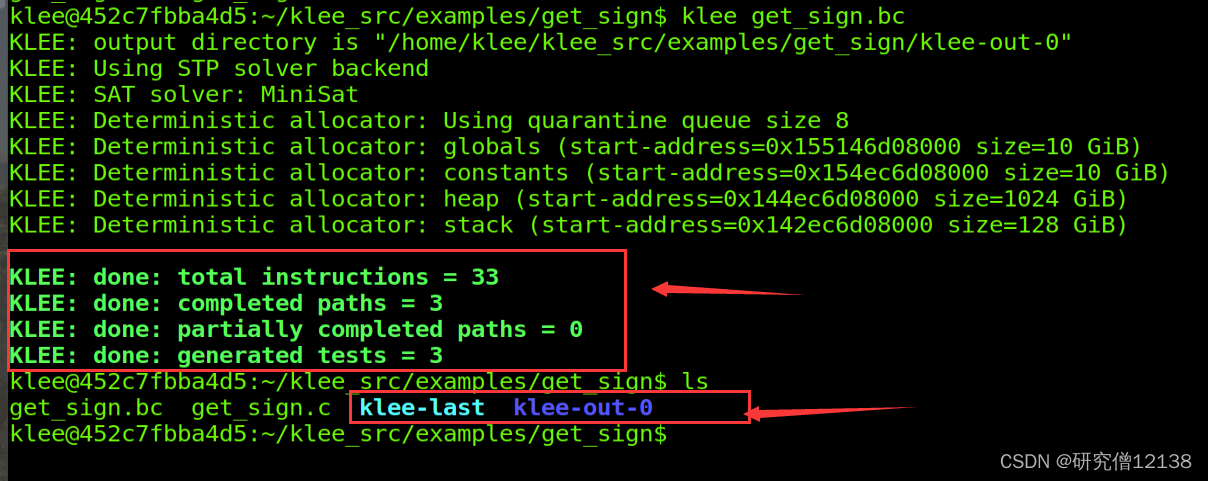

klee-exexution
可以看到：

  • KLEE一共执行了33条指令，探索了3条执行路径，生成了3条测试用例
  • 新生成了klee-last和klee-out-0文件夹。输出结果报告放在了 klee-out-0(或者klee-last)目录下(PS:klee每执行一次都会生成一个klee-out-N，其中N是表示第几次的执行，这里我们只执行了一次，因此是0。除此之外，会生成一个klee-last的符号链接，指向最新生成的这个k查看Klee-out-N)。
    使用ll也可以看到klee-last是一个指向最新生成测试文件文件夹的软链接。

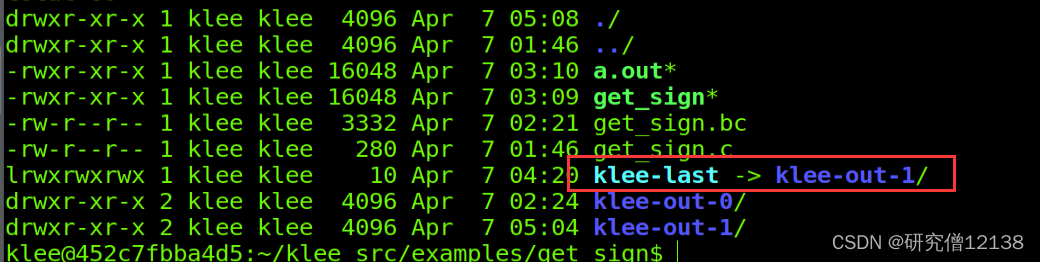

    testsout

我们查看下目录 klee-last

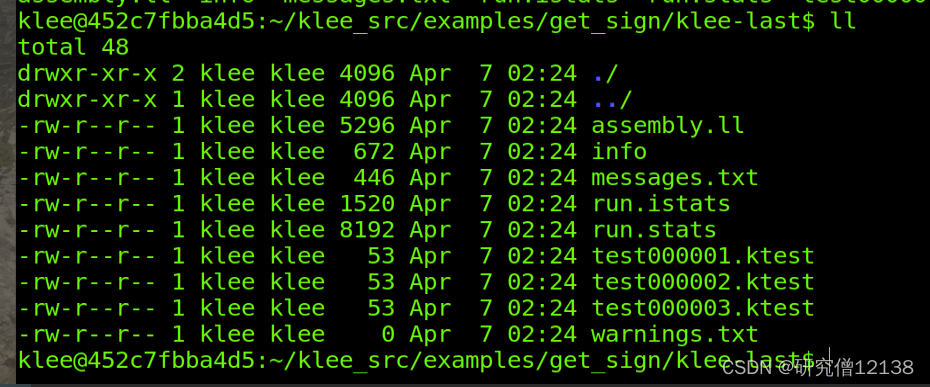

klee-last
各个文件的作用可以见【官方文档】

查看生成的测试用例

查看测试用例需要使用klee-tools，这里我们分别查看下test0000001.ktest,test0000002.ktest,test0000003.ktest。

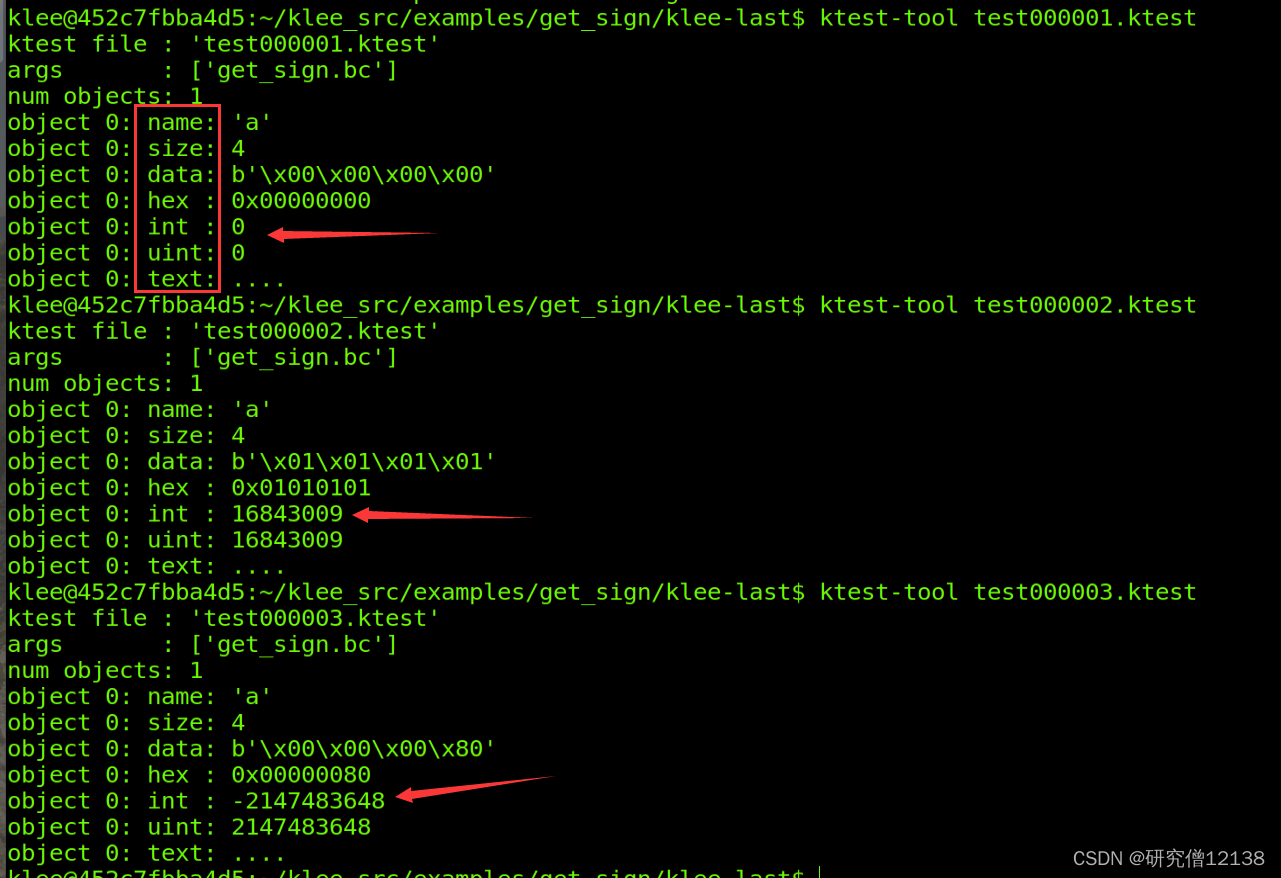

test-detail

ktest中结果解释

图中可见，其生成的三个测试用例有符号整型值分别对应0,16843009,-2147483648。

参数参数解释
args调用程序时使用的参数,这个例子中只有程序名
num objects: 符号对象在路径上的数量，在这个例子中只有1个
object 0: name: 符号对应的变量名字
object 0:size: 符号对应的变量大小
object 0:int\hex\uint等: 其他格式的用例查看。例如：无符号形式uint、十六进制hex

四、使用KLEE生成的测试用例运行程序

1.链接到klee库

用klee提供的库来将得到的测试用例作为输入来运行我们的程序。首先将我们的程序链接到klee提供的库libkleeRuntest

export LD_LIBRARY_PATH=<KLEE_BUILD_PATH/lib>:$LD_LIBRARY_PATH
# 指定将get_sign.c编成 get_sign.out
$ gcc -I ../../include -L <KLEE_BUILD_PATH/lib>/lib  get_sign.c -o get_sign -lkleeRuntest
# 使用默认,生成a.out
$ gcc -I ../../include -L <KLEE_BUILD_PATH/lib>/lib  get_sign.c  -lkleeRuntest

这里的KLEE_BUILD_PATH是你KLEE的build目录,请根据自己的实际设置。

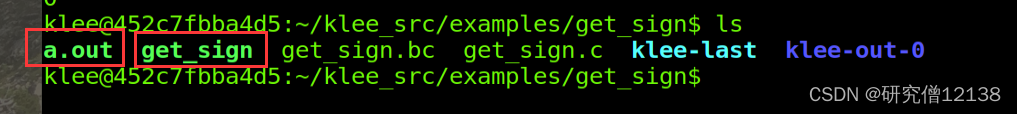

klee-gcc

2.查看执行结果

两个指令生成的就是文件名不一样。将测试用例输入程序a.out或者get_sign.out

KTEST_FILE=klee-last/test000001.ktest ./a.out
# 或者
KTEST_FILE=klee-last/test000001.ktest ./get_sigin.out.out

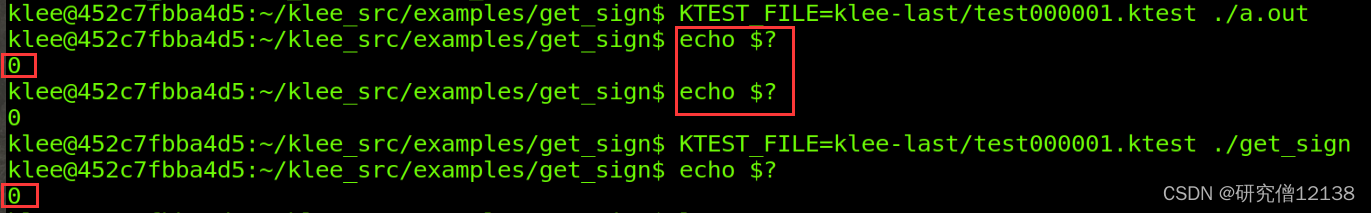

使用echo $?输出执行结果,可以看到测试用例1的值为0 所以函数执行后同样输出0。其他的东西都一样，就不逐一试了。
input0

五、约束文件生成

我使用KLEE的目的就是为了获取程序分析后的约束文件，所以这里也写下。只找到一篇文章【简书Blog】KLEE中的约束文件解析。但本文跟它存在偏差。约束文件的格式讲解可以参靠这篇文章。
更多的内容还是来自官方文档
The reference manual for the KQuery language

1.生成约束文件

在进行符号执行前添加相关参数（这里与原文章介绍的-use-query-log=all:pc不一样，可能版本不同，所以大家最好还是通过输入klee --help来查看自己当前版本的参数是什么）

参数参数解释
-use-query-log=all:kquery记录格式为KQuery,全部约束
-use-query-log=all:smt2记录格式为SMT-LIBv2，全部约束
-use-query-log=solver:kquery记录格式为KQuery ，只记录交于约束求解器求解的约束
-use-query-log=solver:smt2记录格式为SMT-LIBv2，solver则表示只记录交于约束求解器求解的约束

输入命令

klee -use-query-log=all:kquery get_sign.bc

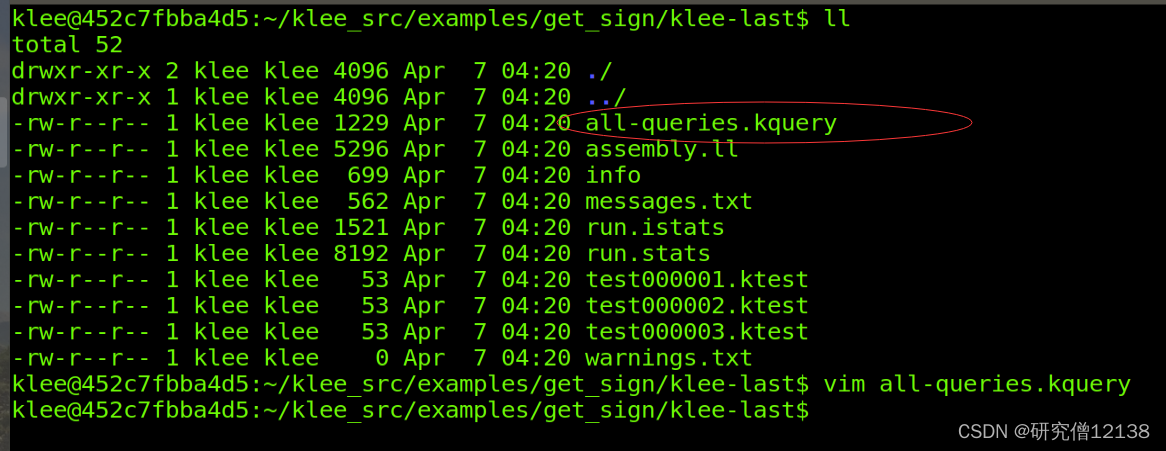

可以看到生成了名为all-queries.kquery文件
kquery

查看all:kquery格式文件

使用vim查看all:kquery格式文件

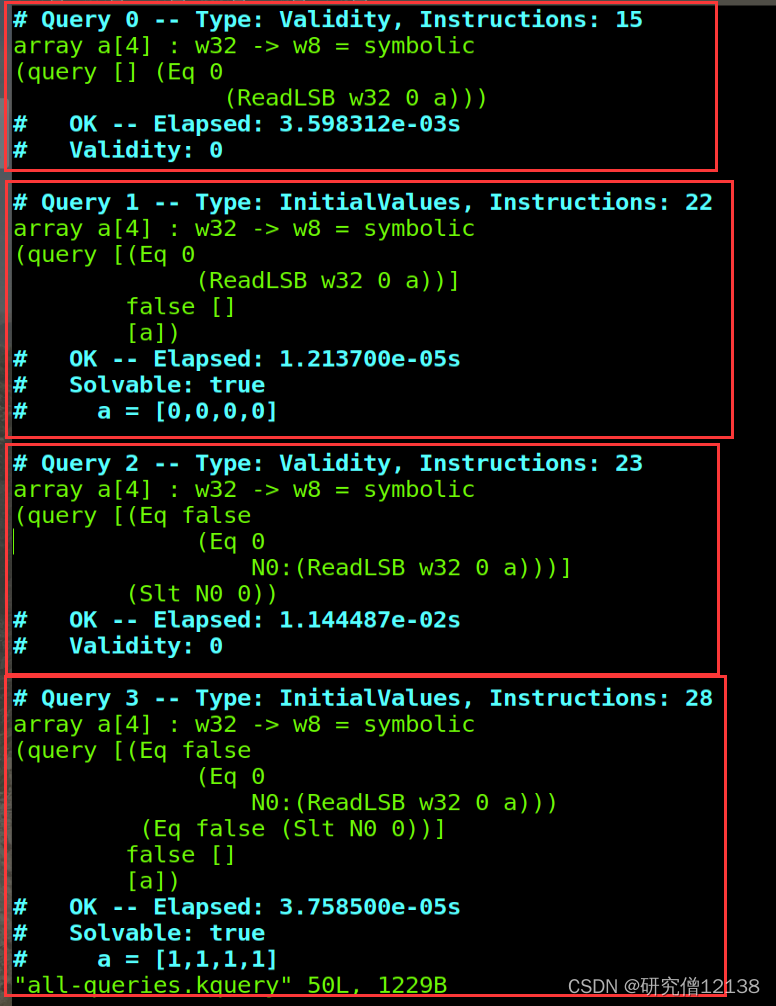

vim all-queries.kquery

kquery2
一共生成了4个约束条件。

查看solver:Kquery格式文件

klee -use-query-log=solver:kquery get.sign.bc
vim solver-queries.kquery

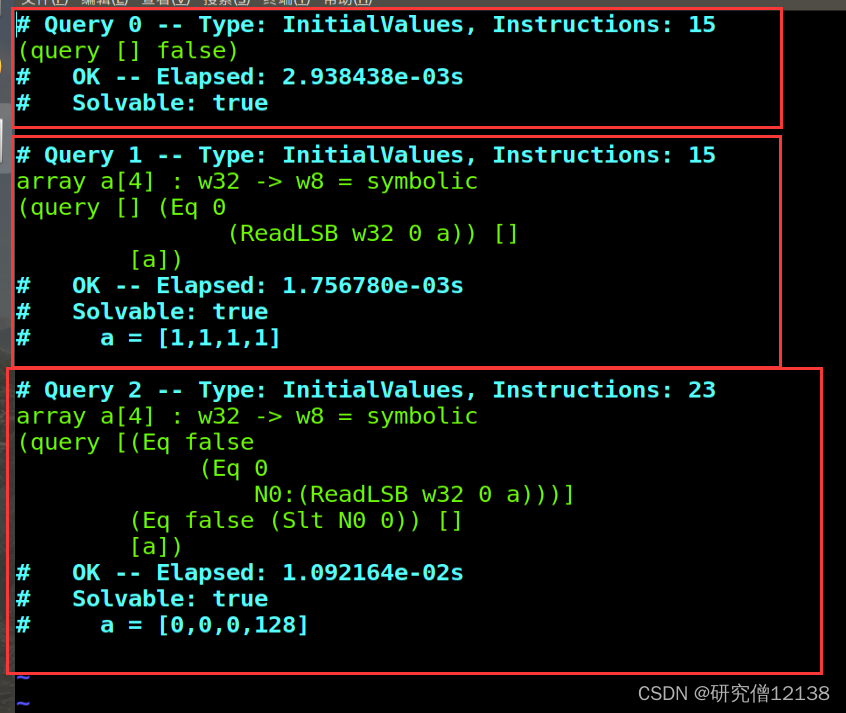

kquery-solver
可以看到最终交给约束求解器求解的一共只有3个。

2.约束文件的结构

基本结构

kquery = { array-declaration | query-command }
  • 数组声明(array-declaration)：用于声明在后续表达式中使用的位向量数组。
  • 查询命令(query-command)：用于定义应由约束求解器执行的查询。查询由一组约束（假设）、一个查询表达式以及可选的表达式和数组组成，用于在查询表达式无效时计算值。

详细结构

一般一个求解的查询命令包括5个元素:元素1为关键字"query";元素2个由[]包裹,表示一个待解约束表达式列表 ;元素3表示期望元素2合取后不满足的布尔值(即求得的解使得元素2与元素3不等);元素4由[]包裹,表示约束求解过程中,要顺带计算的表达式列表,如果元素5不存在,元素4可以不存在;如果元素5存在,又没有什么表达式需要计算时,此处应为[];元素5由[]包裹,表示元素2中需要求解的变量列表. --------引自《【简书Blog】KLEE中的约束文件解析》

简单说就是：

query
[元素2: 待求解表达式列表]
<元素3:元素2解析后不满足时布尔值>
[元素4:求解过程中需要计算的表达式，可为空]
[元素5:元素2中需要求解的变量列表]

3.将docker中的文件复制到主机查看

有时候想将Docker中处理的文件导出到主机中。使用如下命令可以达到目标。
【知乎】Docker cp命令详解：在Docker容器和主机之间复制文件/文件夹

docker cp [OPTIONS] CONTAINER:SRC_PATH DEST_PATH
# e.g. 将container a中的约束文件复制到主机的桌面中(前提是你的命令行已经在桌面中)
sudo docker cp a:/home/klee/klee_src/examples/get_sign/klee-last/solver_queries.smt2 ./
