Arcgis制作尼泊尔研究区图（三数据框+红线）

Arcgis制作尼泊尔研究区图

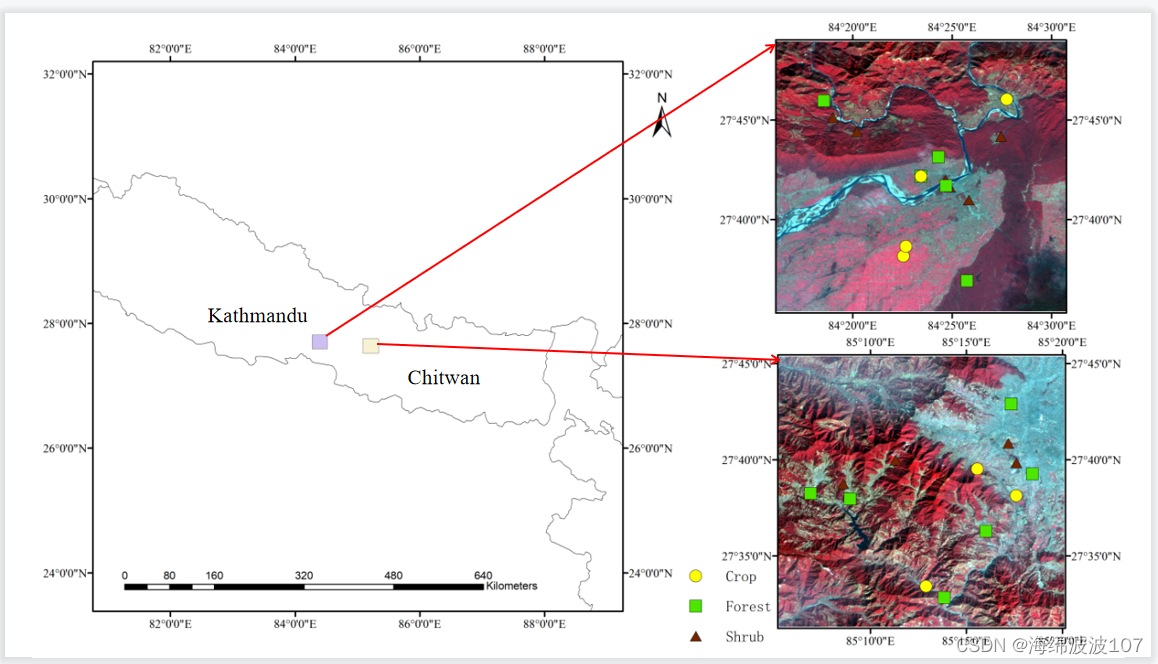

出图如下：

数据导入

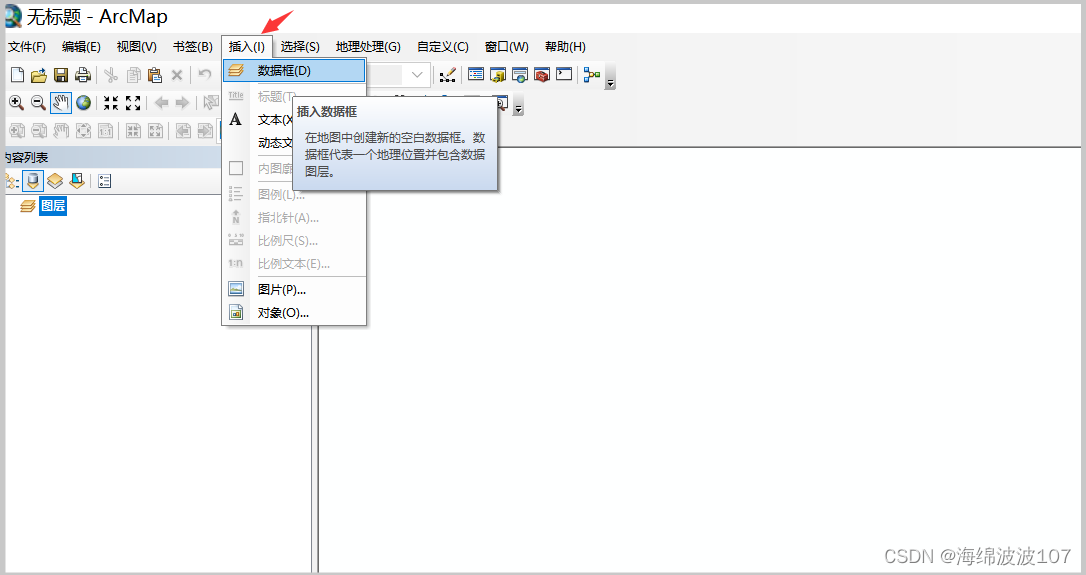

打开Arcmap，再新建两个数据框

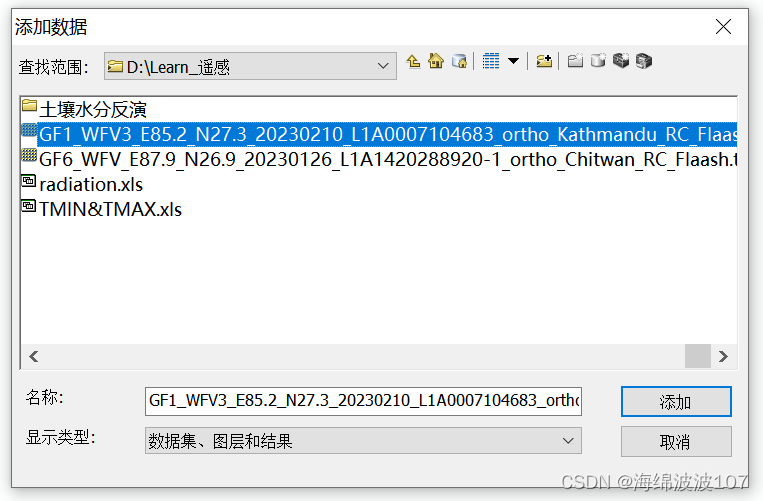

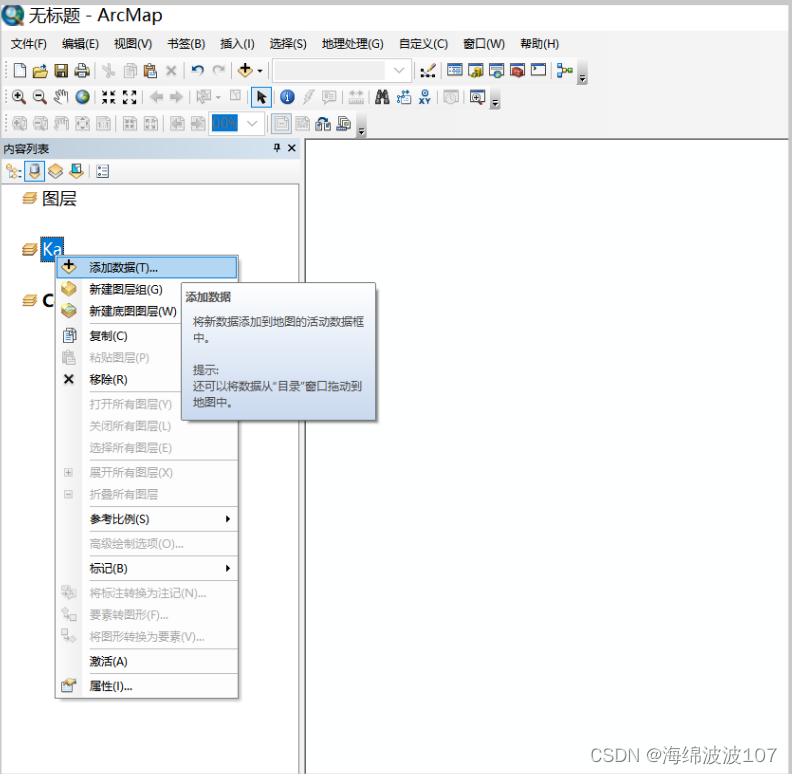

在对应的图层下，添加数据，放入遥感影像

然后在第一个数据框中加入世界地图的shape文件

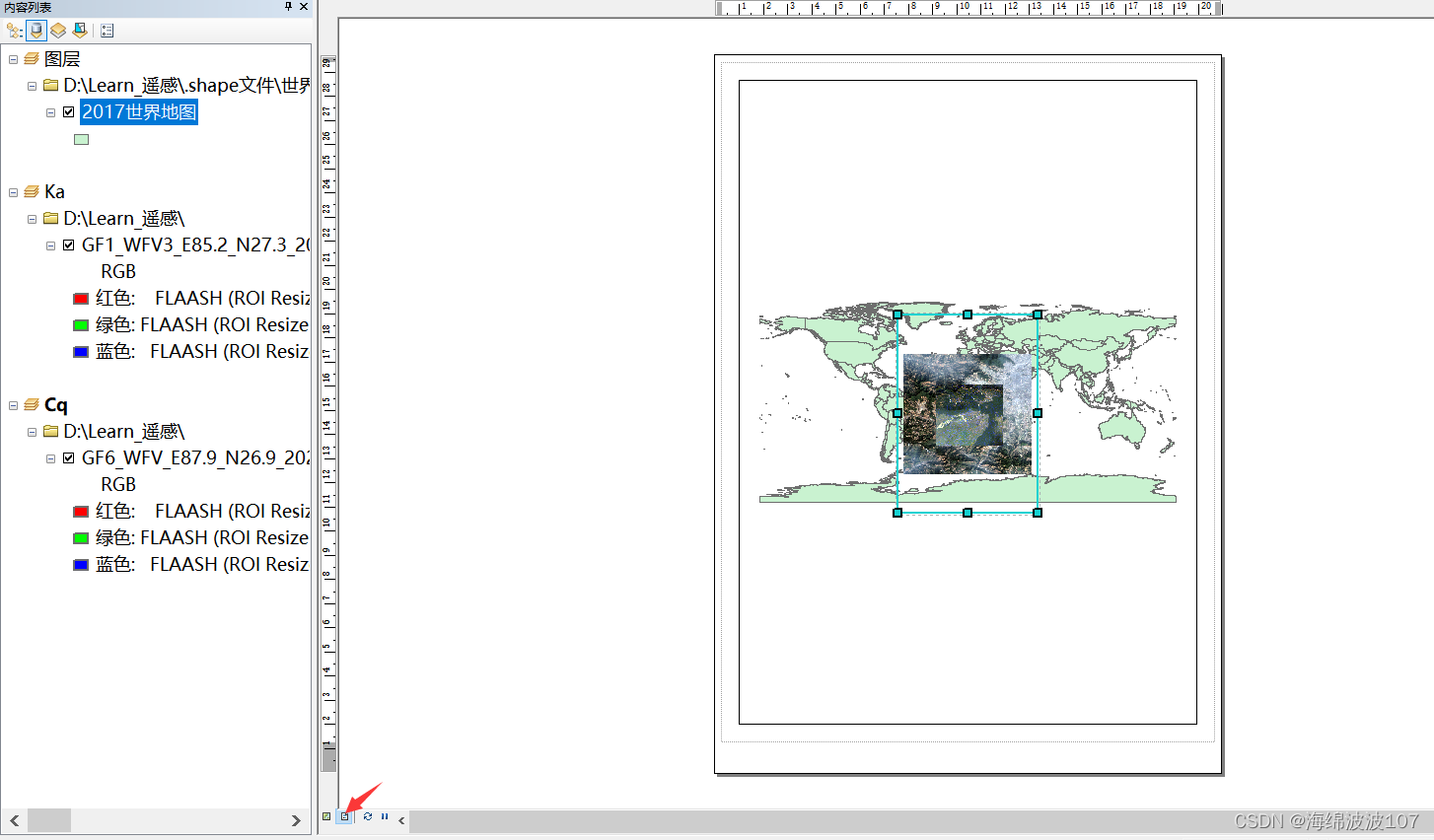

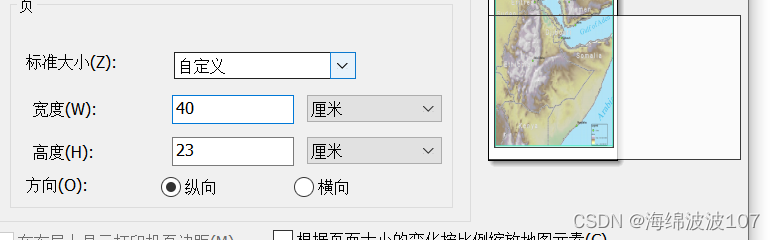

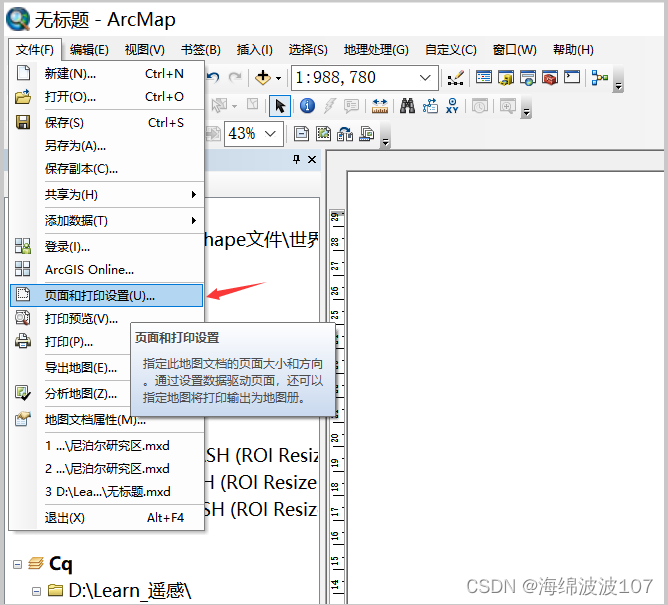

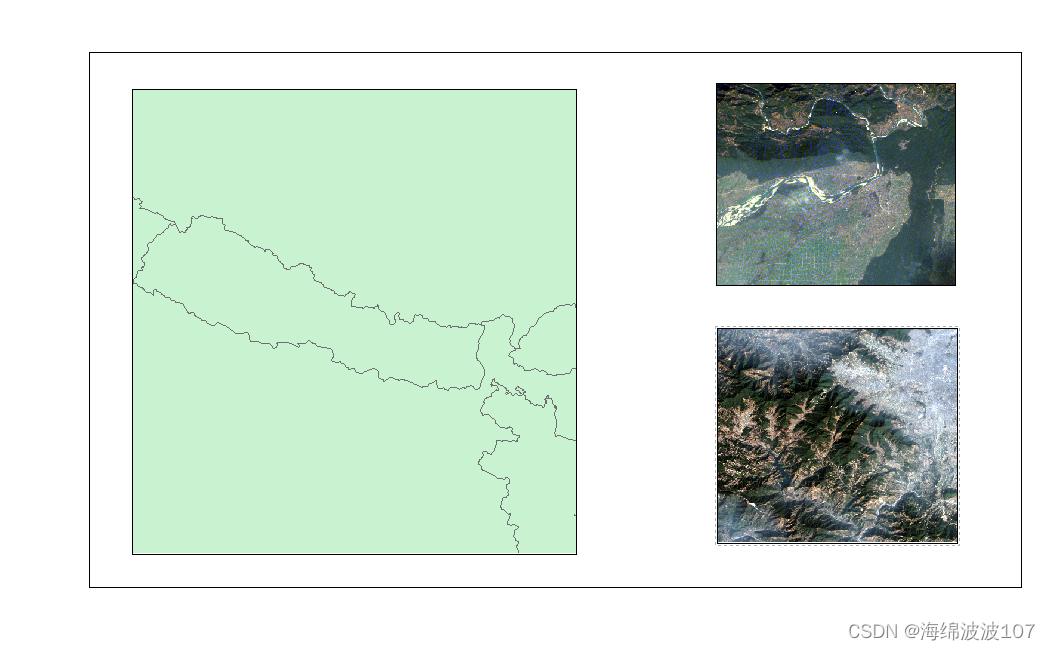

点击布局视图，这几个图层重叠在一块儿了，我们调整一下。可以先通过页面和打印设置把空白底图调合适的。


通过放大镜工具调整数据框中图片大小，抓手工具调整位置，箭头工具调整数据框大小和位置


调整一下世界地图颜色，然后把两个地区的shape文件加入

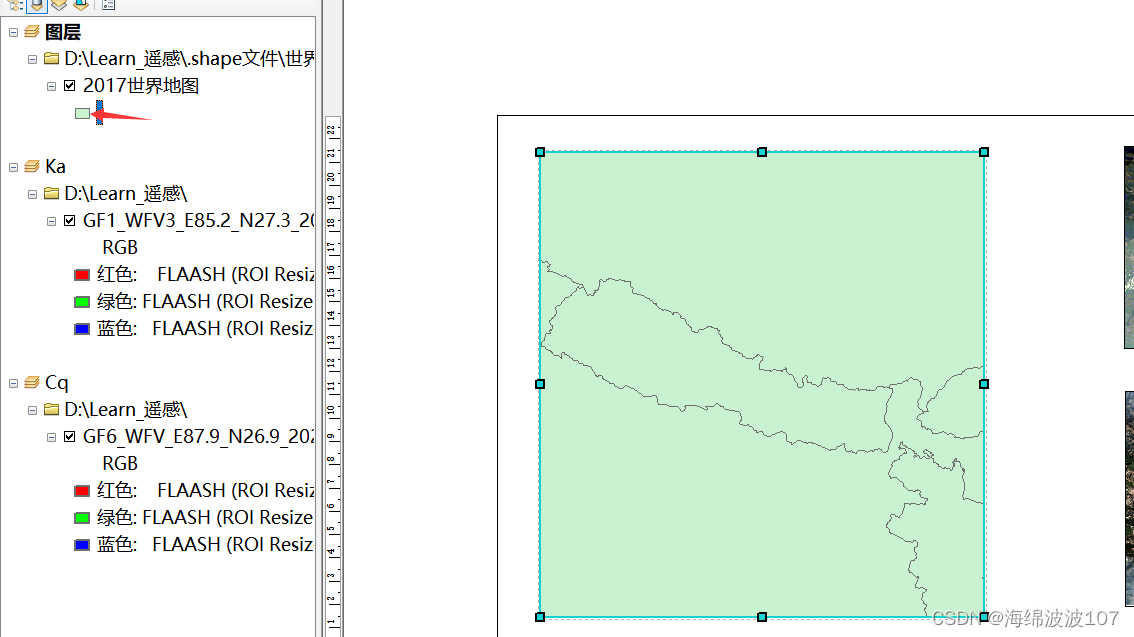

双击颜色，改成白色地图

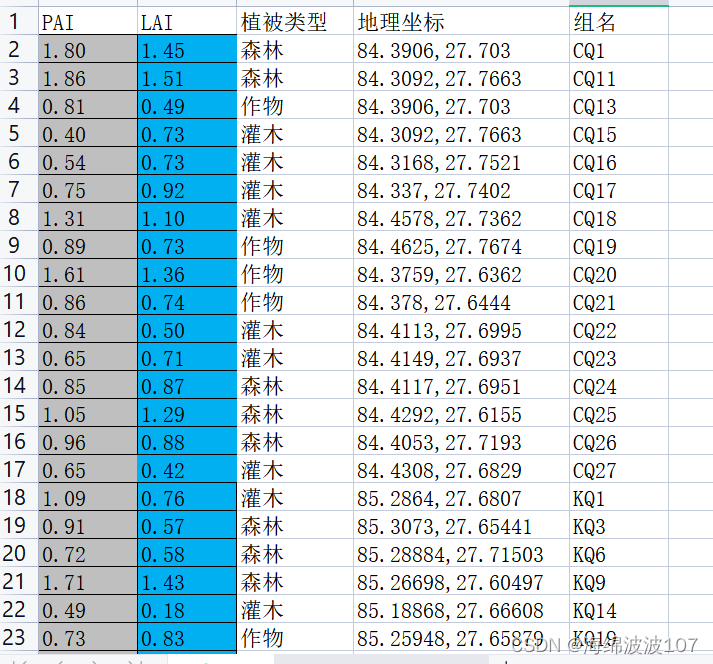

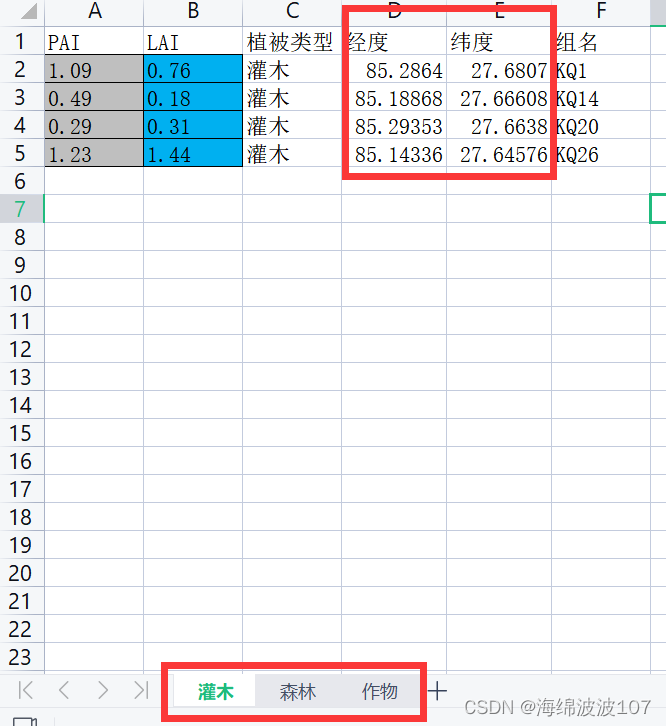

接下来导入EXCEL中的点数据，首先EXCEL表格整理如下：

上图是源数据，他的经纬度坐标需要分开来储存，然后植被类型也需要分开在不同的sheet里，最后再按地区KQ和CQ分开得到两个如下形式的EXCEL表

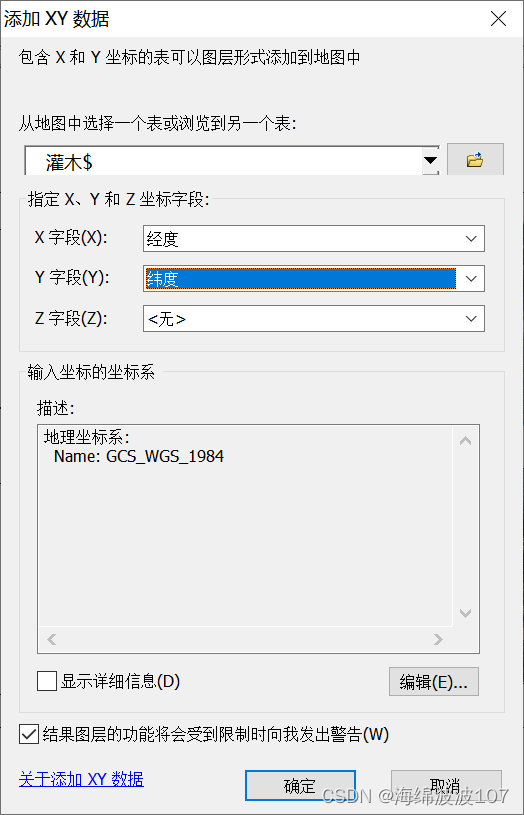

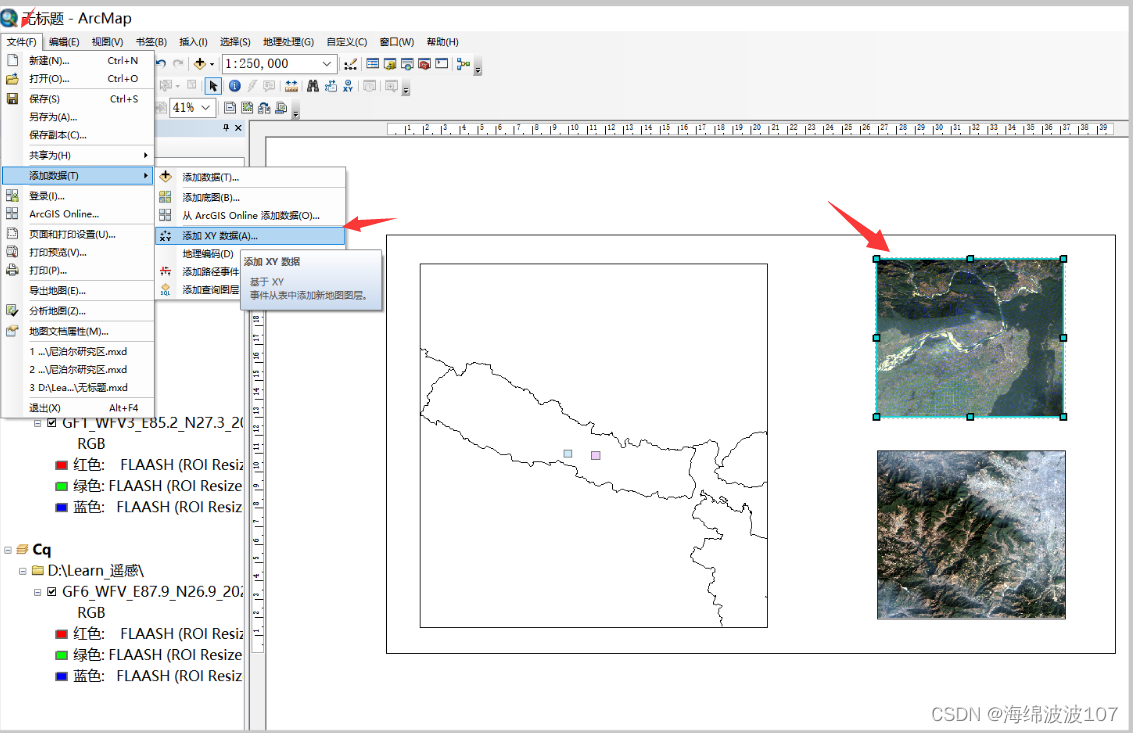

先选中要加入点的数据框，然后在文件中添加数据-添加XY数据，字段填写经纬度，将植被类型一个一个添加进去

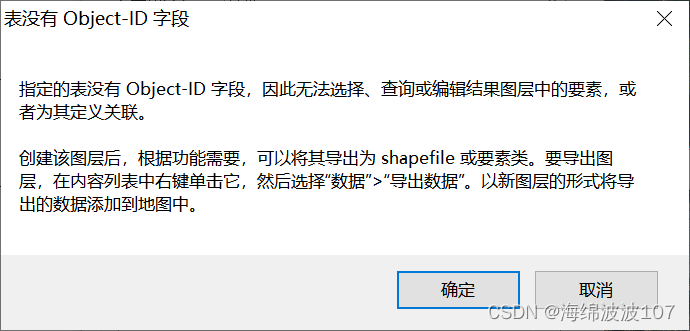

直接确定

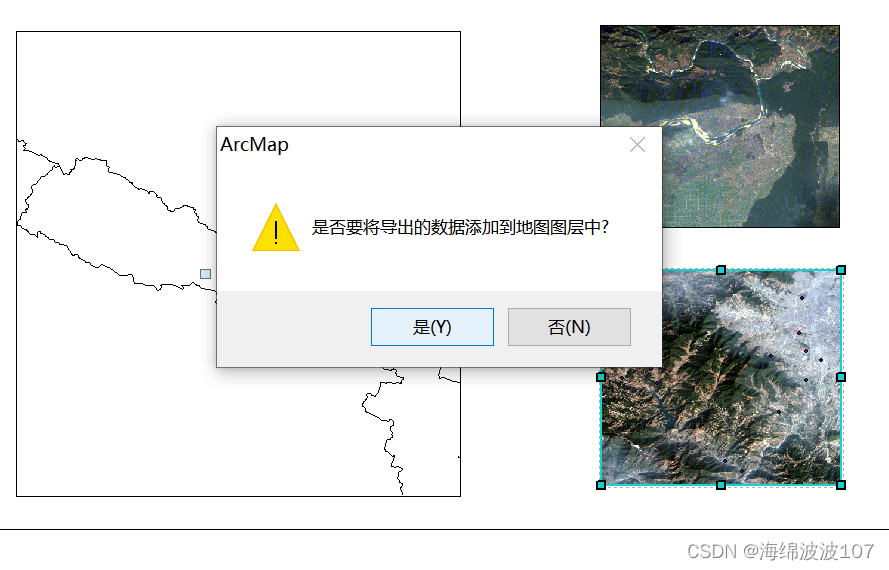

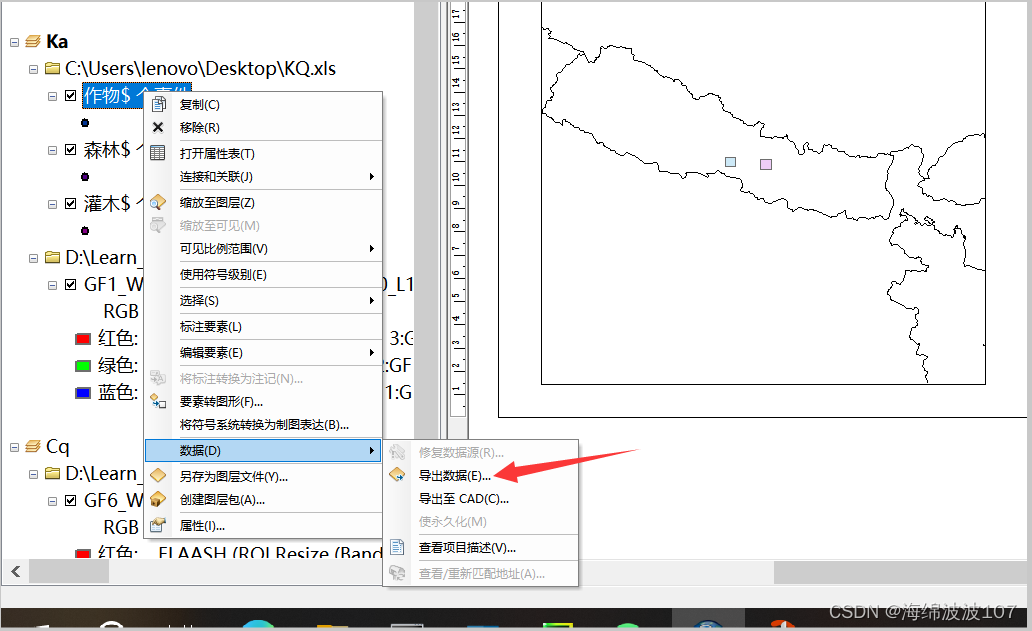

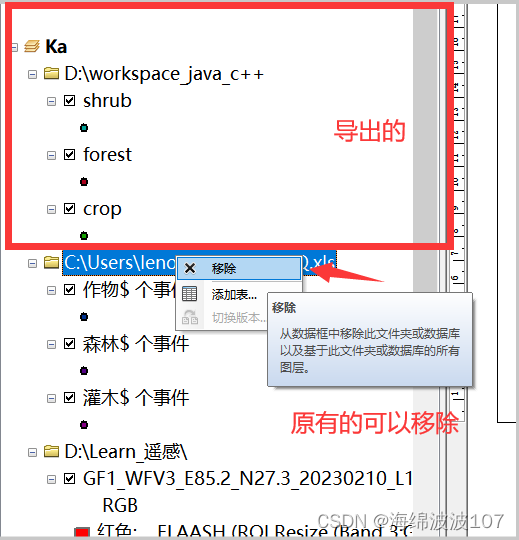

三个植被类型点数据添加之后，比较重要的一步：将每一个添加的导出数据

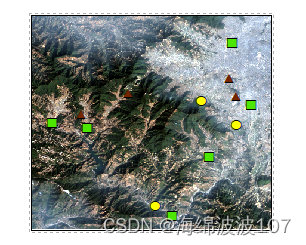

然后双击，可以调整点的颜色和形状、大小。

然后对另一个地区的数据框重复上面操作

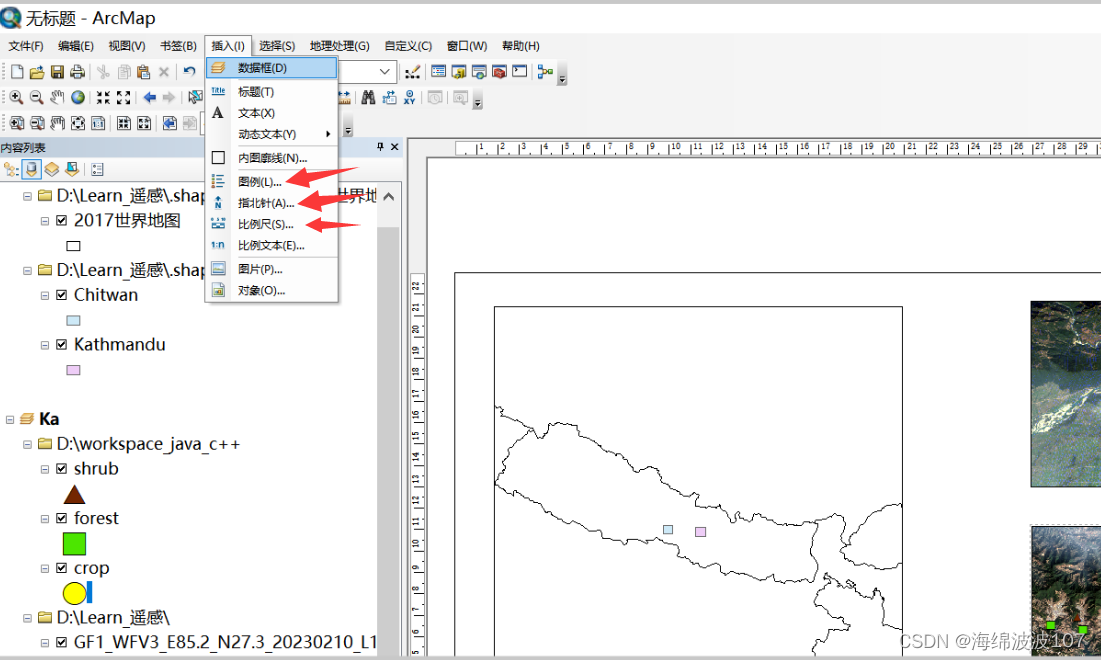

添加图例、指北针、比例尺

都在插入里了

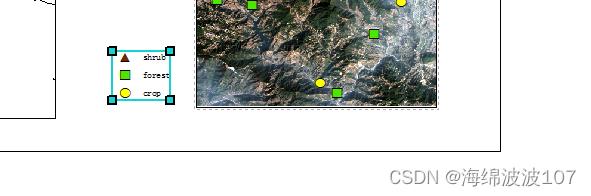

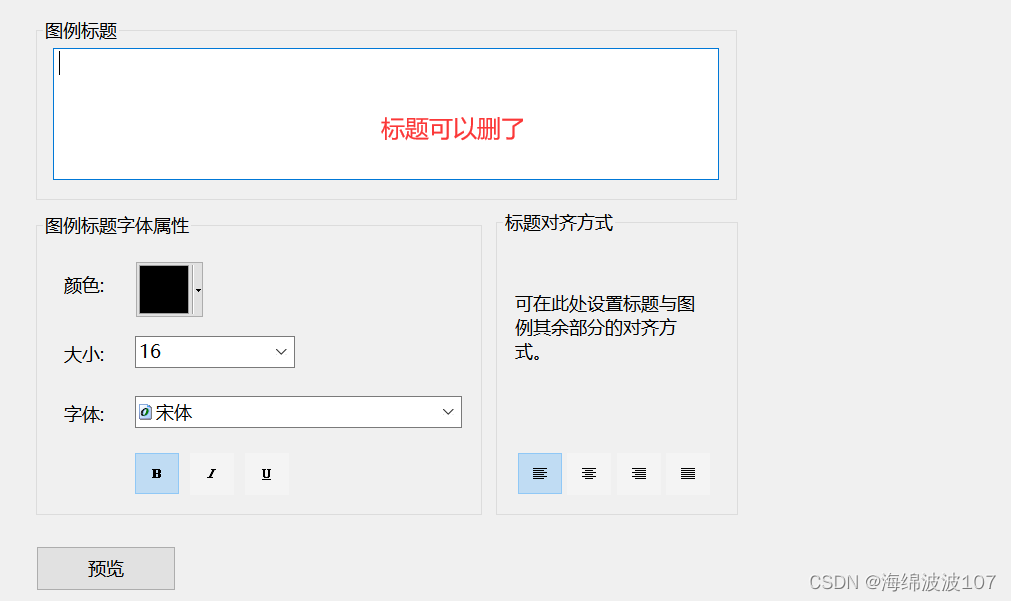

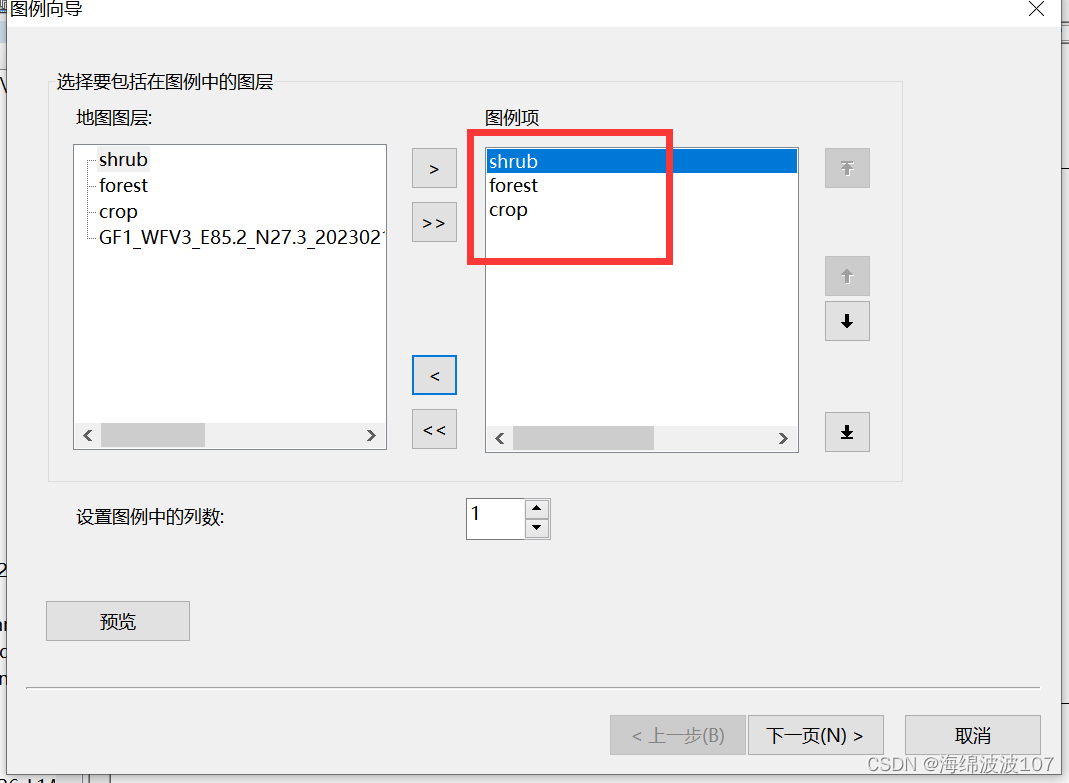

主要说一下图例的添加，依然是先选择正确的数据框，在该图层上插入图例，然后图例项中保留这三个植被类型

其他都是默认，下一步

添加完成，自己调整大小

添加经纬度

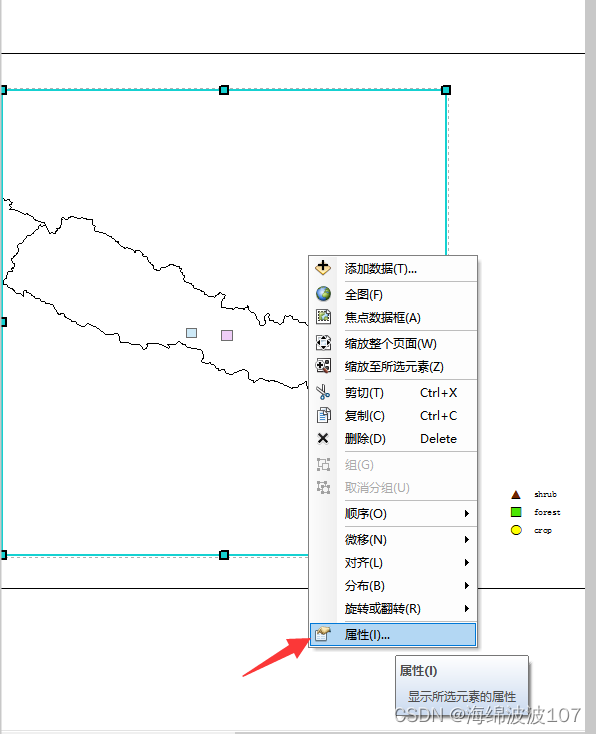

右击图层，选中属性

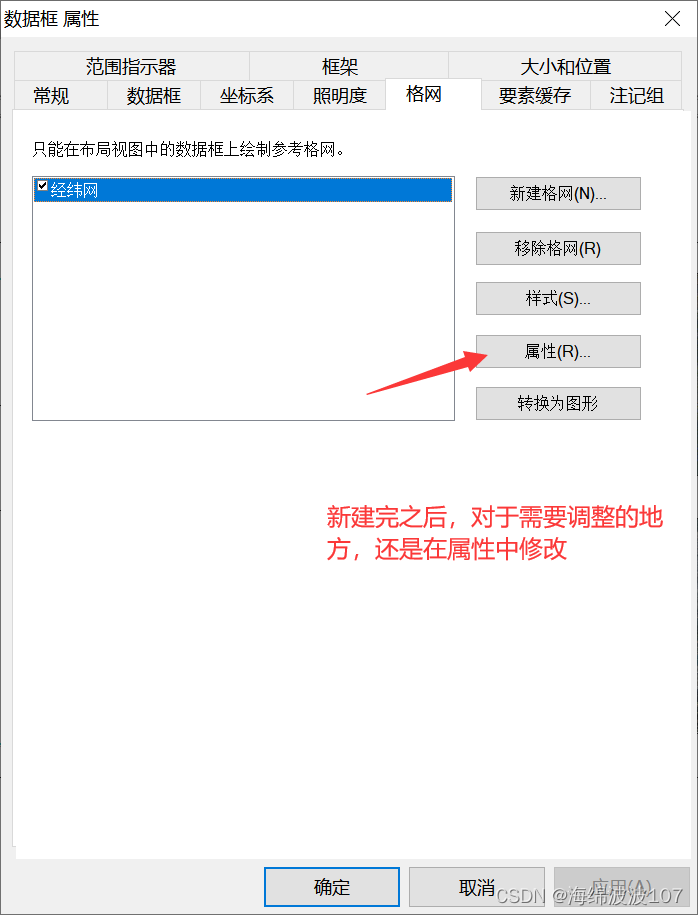

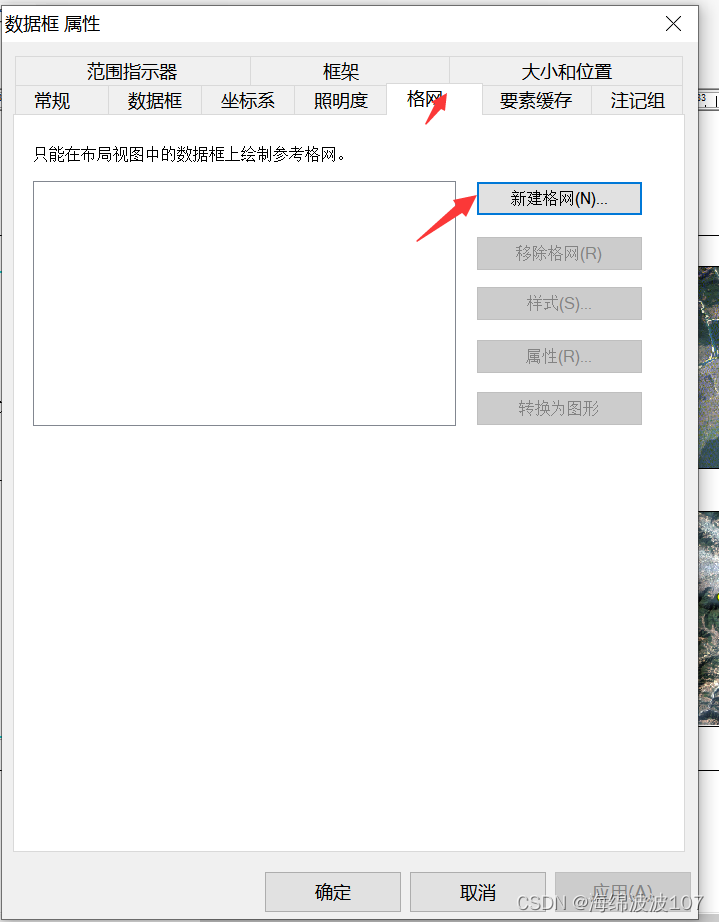

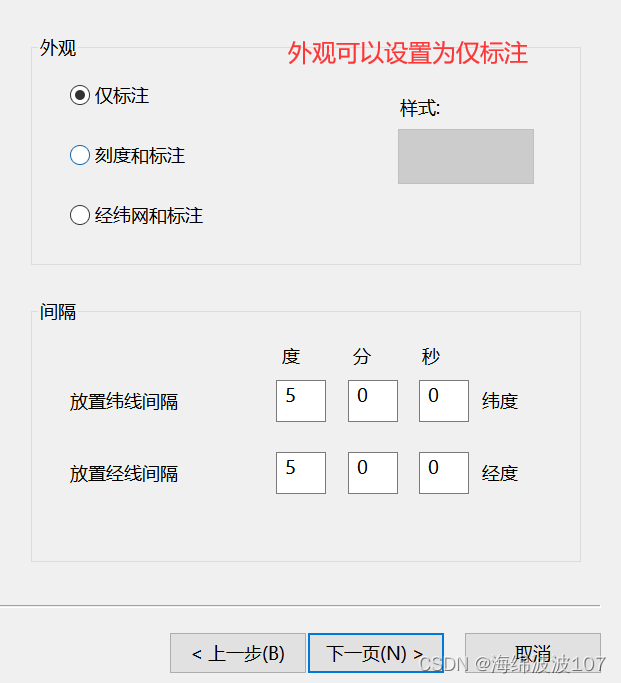

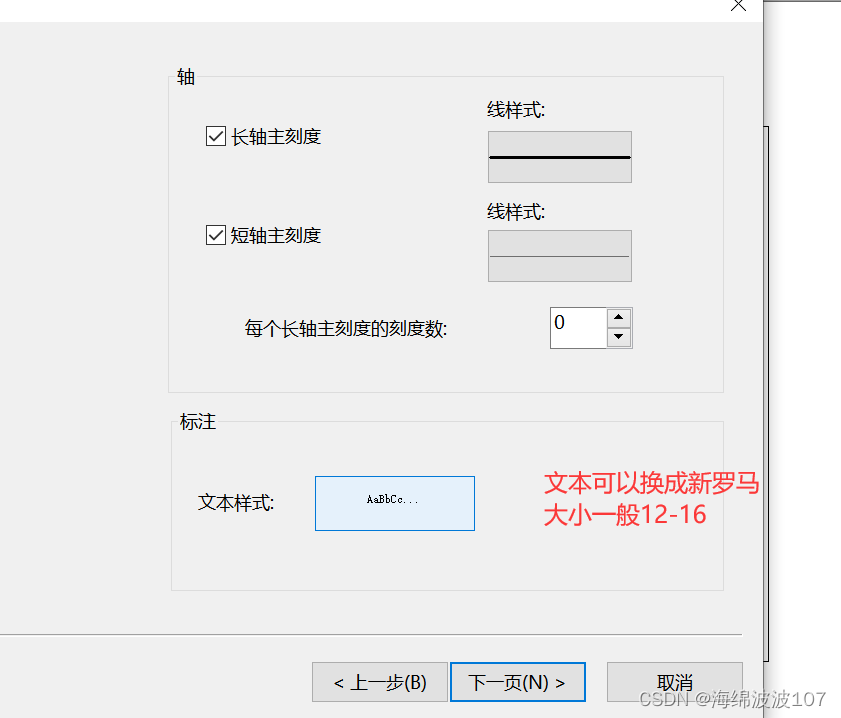

找到格网，然后新建格网

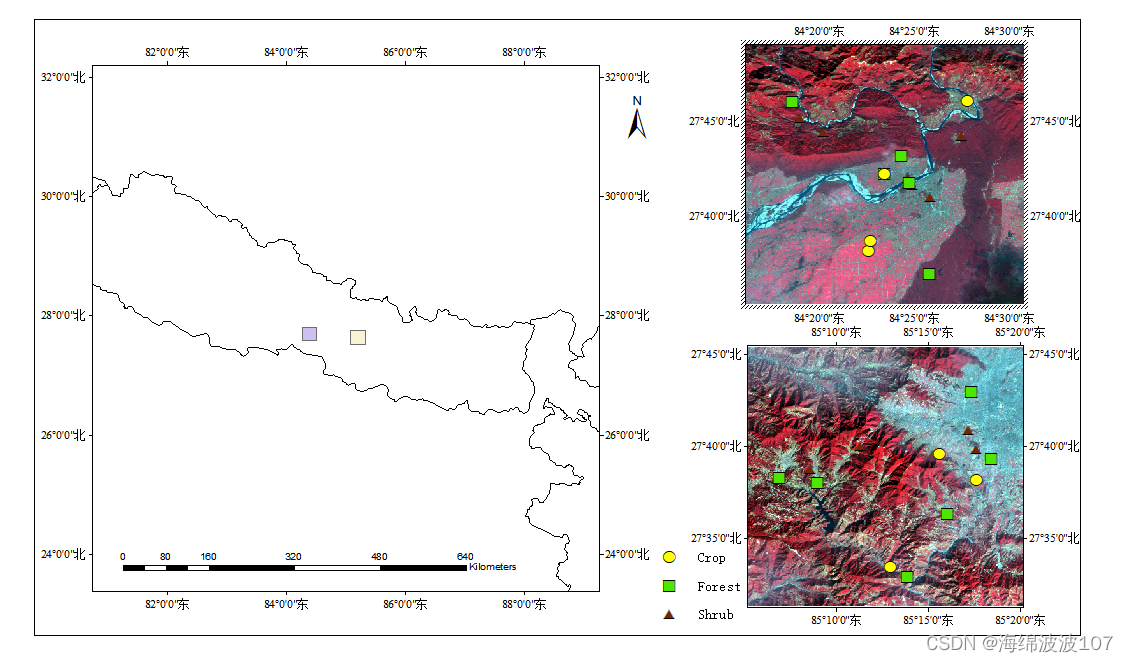

所有添加完效果如上：（除了假彩色）

影像假彩色显示

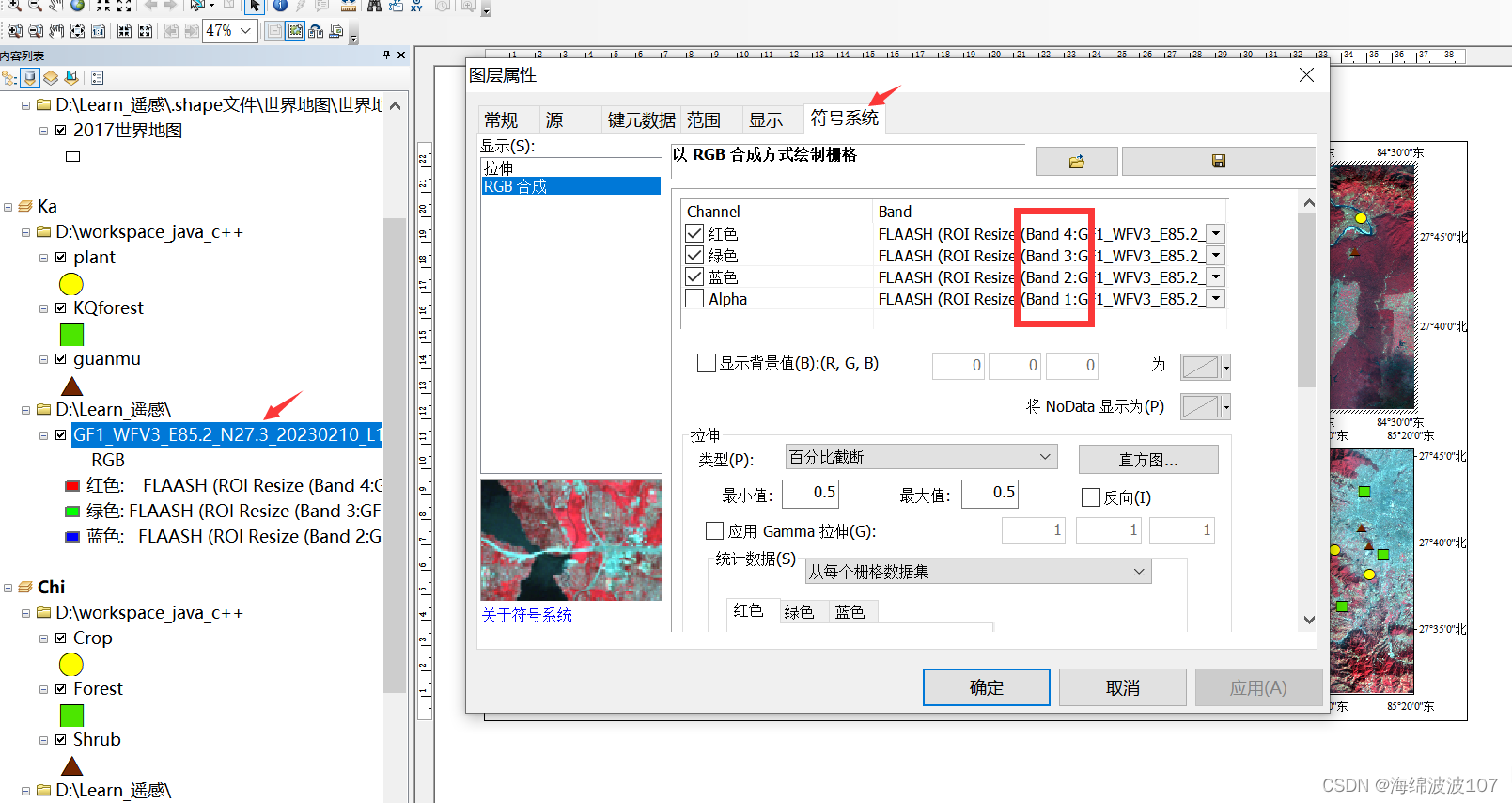

右击高分影像的属性，打开符号系统，在RGB对应的波段分别使用4、3、2

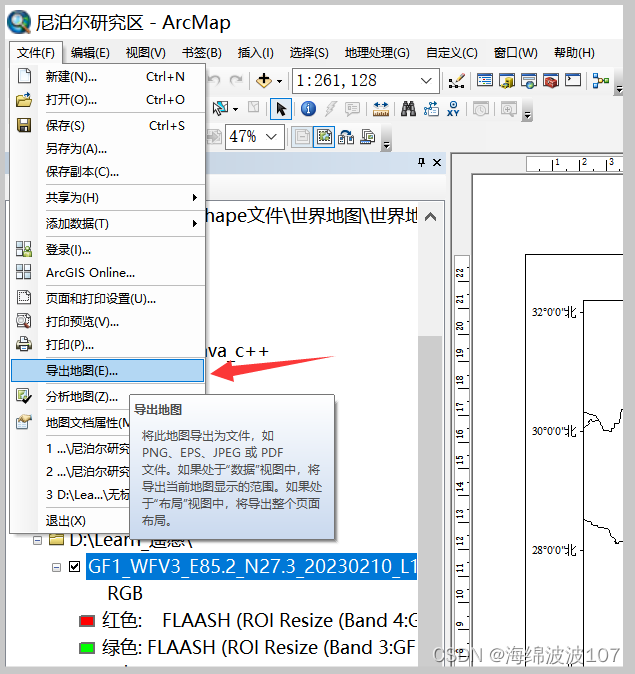

然后导出地图成jpg格式

添加红线

可以参考如下：

https://blog.csdn.net/zhebushibiaoshifu/article/details/116646192

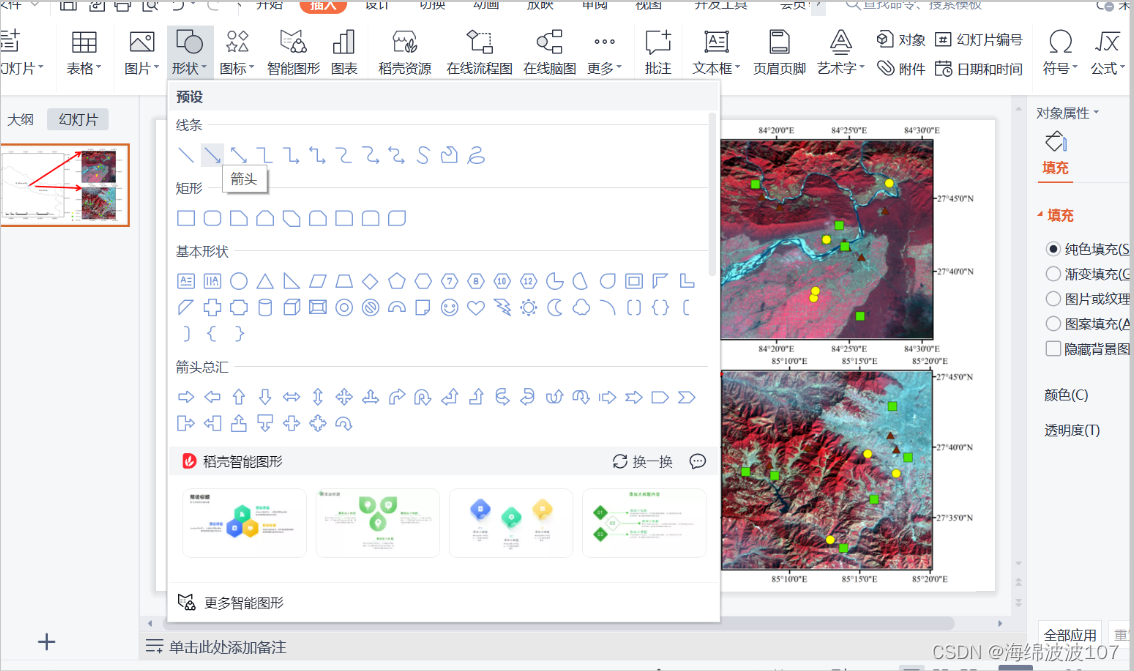

新建一张PPT，将刚刚的JPG图像加入

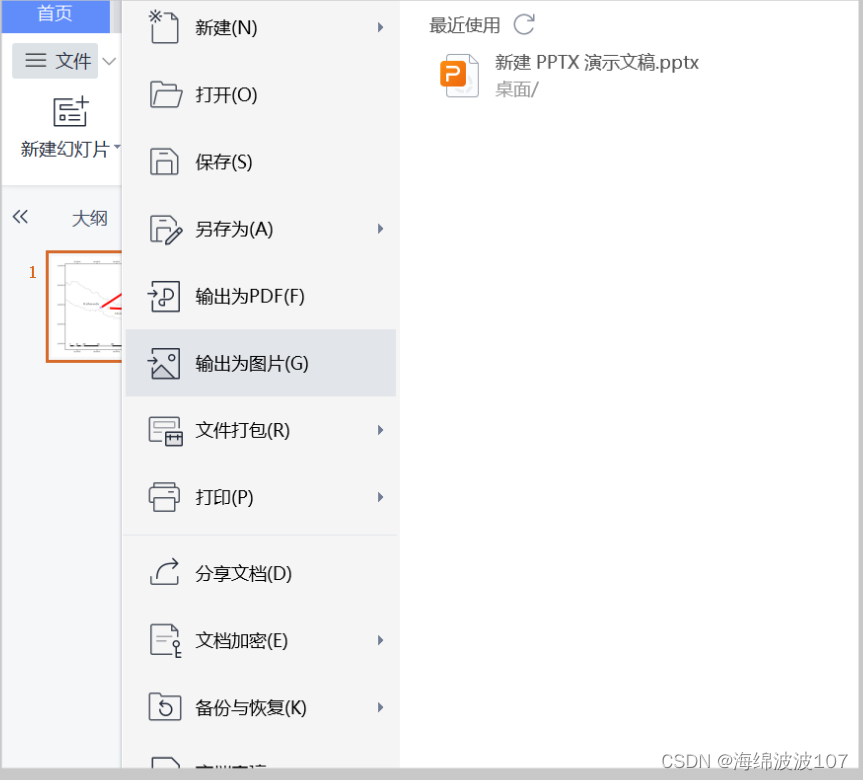

地图上的地区名可以用文本框添加，然后用PPT输出图片JPG格式

最后效果如下：
