路由器连接网络

1.路由的定义

• 将数据包从一个网络发送到另一个网络
• 路由器根据路由表选择对应的路径,每张路由表指明罗要到达某个网段应该从哪个接口发送?

2.获取路由表

• 直连路由
  • 配置好同个路由器下各个主机的ip/子网掩码以及网关,自动产生路由表
• 静态\默认路由
  • 由管理员在路由器手工指定
• 动态路由
  • 根据网络拓扑或流量变化,由路由器通过路由协议自动设置
  • 适合isp服务商/广域网等大型网络

3.配置直连路由

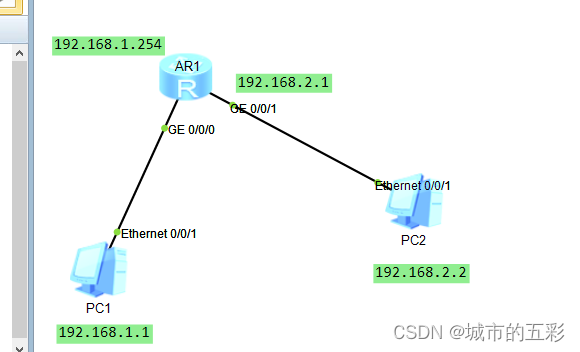

• 提前对pc1和pc2配置:

  • pc1的ip是192.168.1.1，网关是192.168.1.254

    pc2的ip是192.168.2.2，网关是192.168.2.1

• [Huawei]interface GigabitEthernet 0/0/0 //进入0号接口
• [Huawei-GigabitEthernet0/0/0]ip address 192.168.1.254 24 //配置ip
• [Huawei-GigabitEthernet0/0/0]quit
• [Huawei]interface GigabitEthernet 0/0/1
• [Huawei-GigabitEthernet0/0/1]ip address 192.168.2.1 24
• <Huawei>display ip interface brief //查看设备所有的ip配置
• [Huawei-GigabitEthernet0/0/1]undo ip address //如果ip配置错误，使用该命令可以删除

• display ip routing-table | include /24  //查看路由表

 求助大神:如何删除NUll 0 下的多余的static 静态ip地址呀

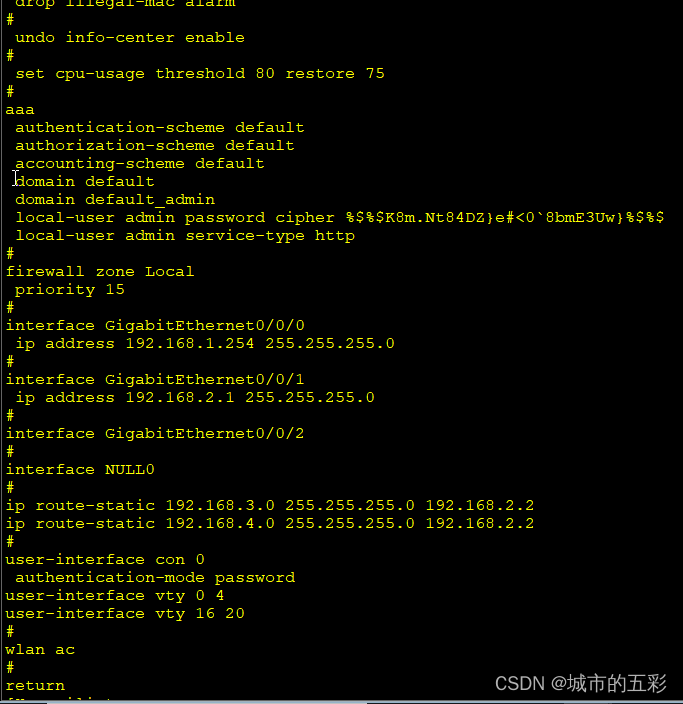

输入: display current-configuration 查看路由器的全部配置信息,发现Null 0 有多余的静态ip地址,如何删除

进入NULL 0接口后使用

        undo ip address

        undo ip address 192.168.3.0 24

提示报错命令

4.配置静态路由

• 首先按照之前方式配置好设备的所有ip地址,以及pc的网关配置:
  • 192.168.4.1的网关是4.254
  • 192.168.3.1的网关是3.254
• 配置第二台路由器AR2的id(=pc的网关)
  • [Huawei]interface GigabitEthernet 0/0/0 //进入0号接口
  • [Huawei-GigabitEthernet0/0/0]ip address 192.168.2.2 24 //配置ip
  • [Huawei-GigabitEthernet0/0/0]quit
  • [Huawei]interface GigabitEthernet 0/0/1 //进入1号接口
  • [Huawei-GigabitEthernet0/0/1]ip address 192.168.4.254 24 //配置ip
  • [Huawei-GigabitEthernet0/0/1]quit
  • [Huawei]interface GigabitEthernet 0/0/2 //进入2号接口
  • [Huawei-GigabitEthernet0/0/2]ip address 192.168.3.254 24
  • <Huawei>display ip interface brief //查看设备所有的ip配置
• 配置第一台路由器AR1的静态路由表
  • [Huawei]ip route-static 192.168.3.0 24 192.168.2.2 //添加
  • 静态路由，可以去3.0网段，掩码24，下一跳2.2
  • [Huawei]undo ip route-static 192.168.3.0 24 192.168.2.2 //如果
  • 路由配置错误，要删除
  • [Huawei]ip route-static 192.168.4.0 24 192.168.2.2 //添加
  • 静态路由，可以去4.0网段，掩码24，下一跳2.2
• 配置第二台路由器AR2的静态路由表
  • [Huawei]ip route-static 192.168.1.0 24 192.168.2.1 //添加
  • 静态路由，可以去1.0网段，掩码24，下一跳2.1

• display ip routing-table | include /24  //查看路由表,筛选子网掩码为/24

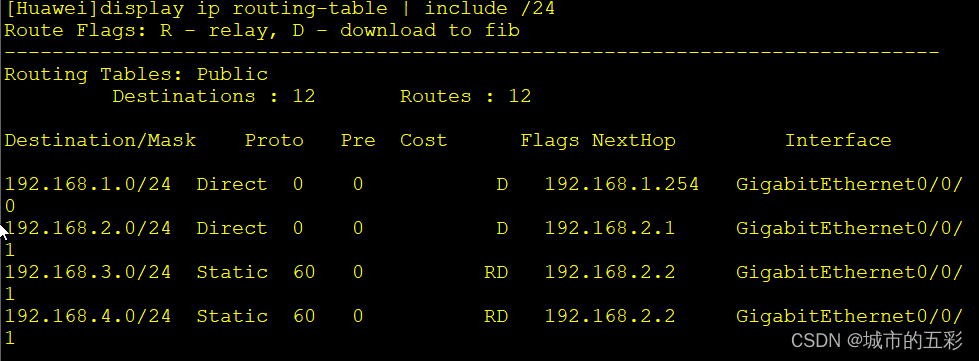

  • AR1路由表

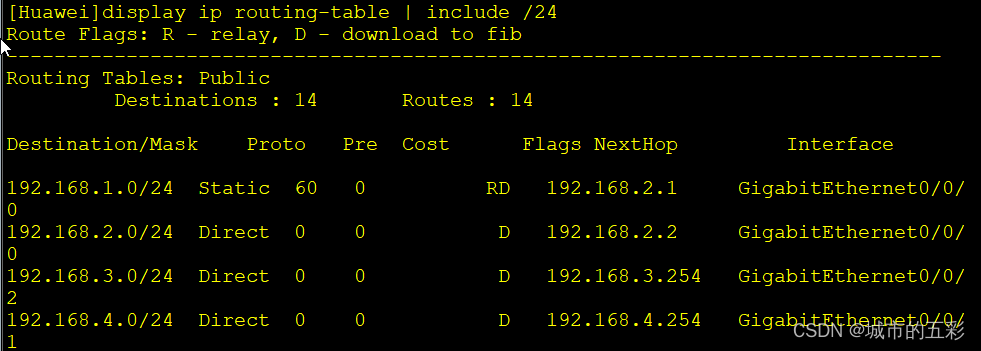

  • AR2路由表
