STM32项目分享：智能小区充电桩系统

目录

一、前言

二、项目简介

1.功能详解

2.主要器件

三、原理图设计

四、PCB硬件设计

1.PCB图

2.PCB板打样焊接图

五、程序设计

六、实验效果

七、资料内容

项目分享

---

一、前言

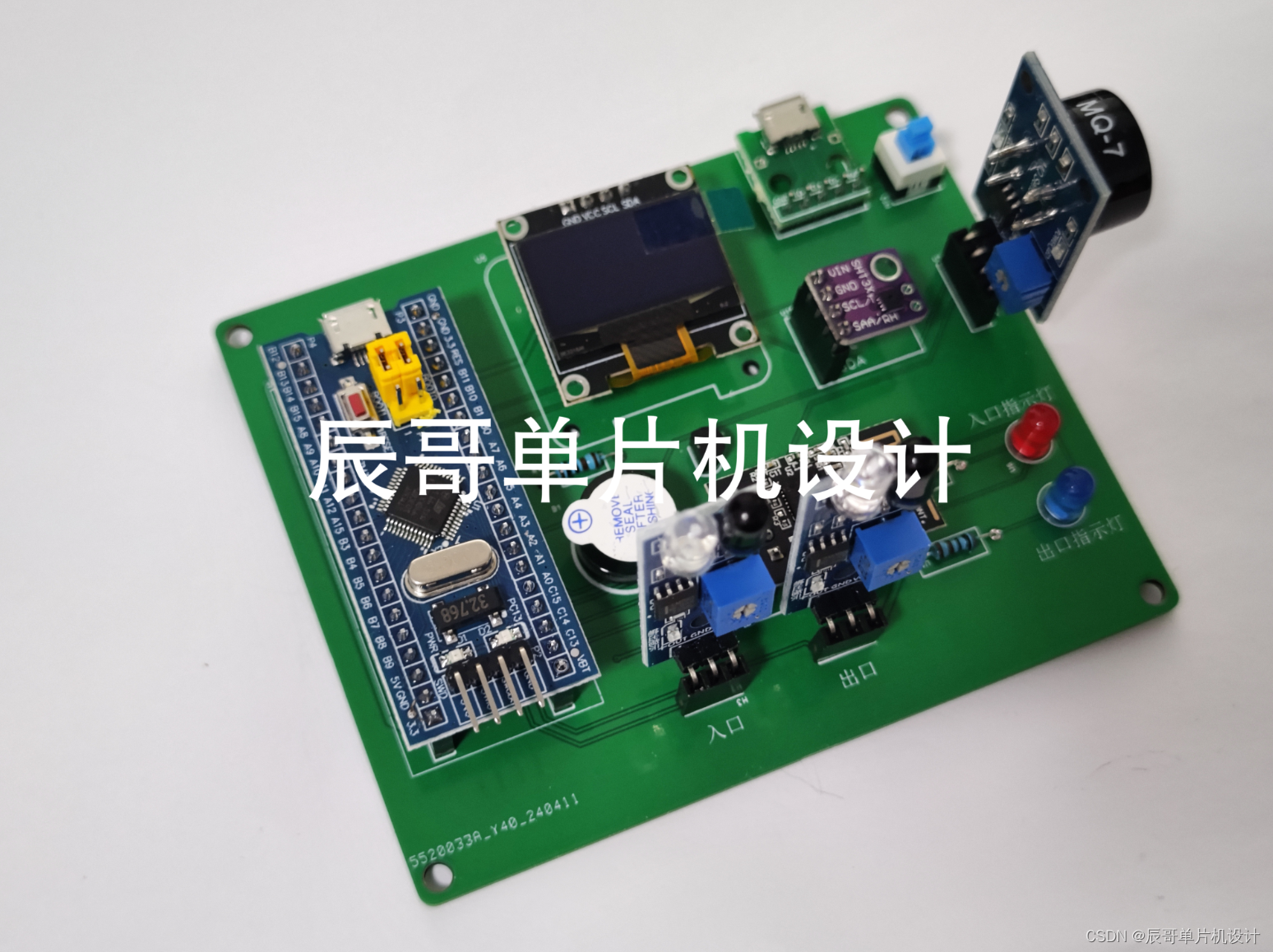

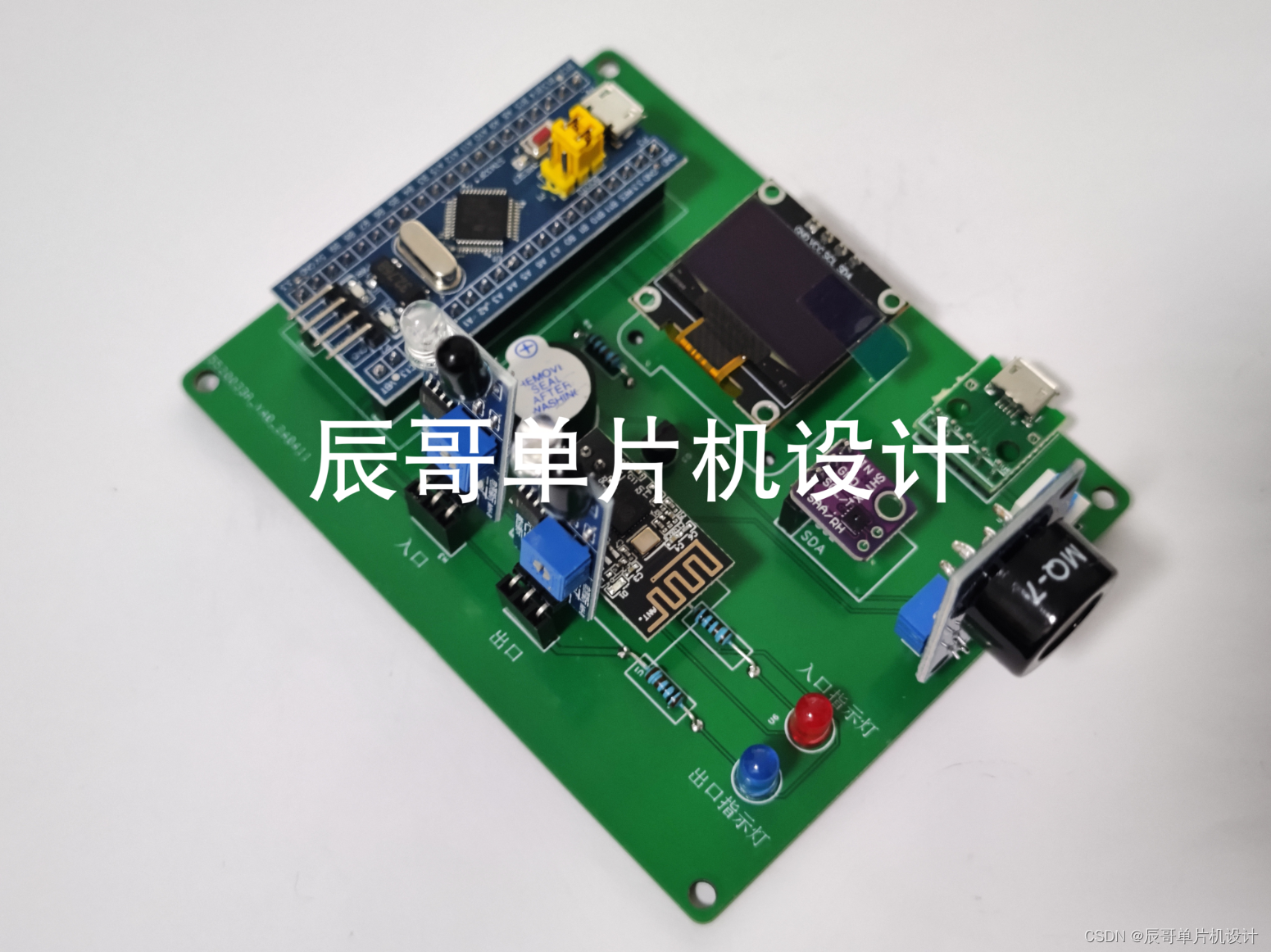

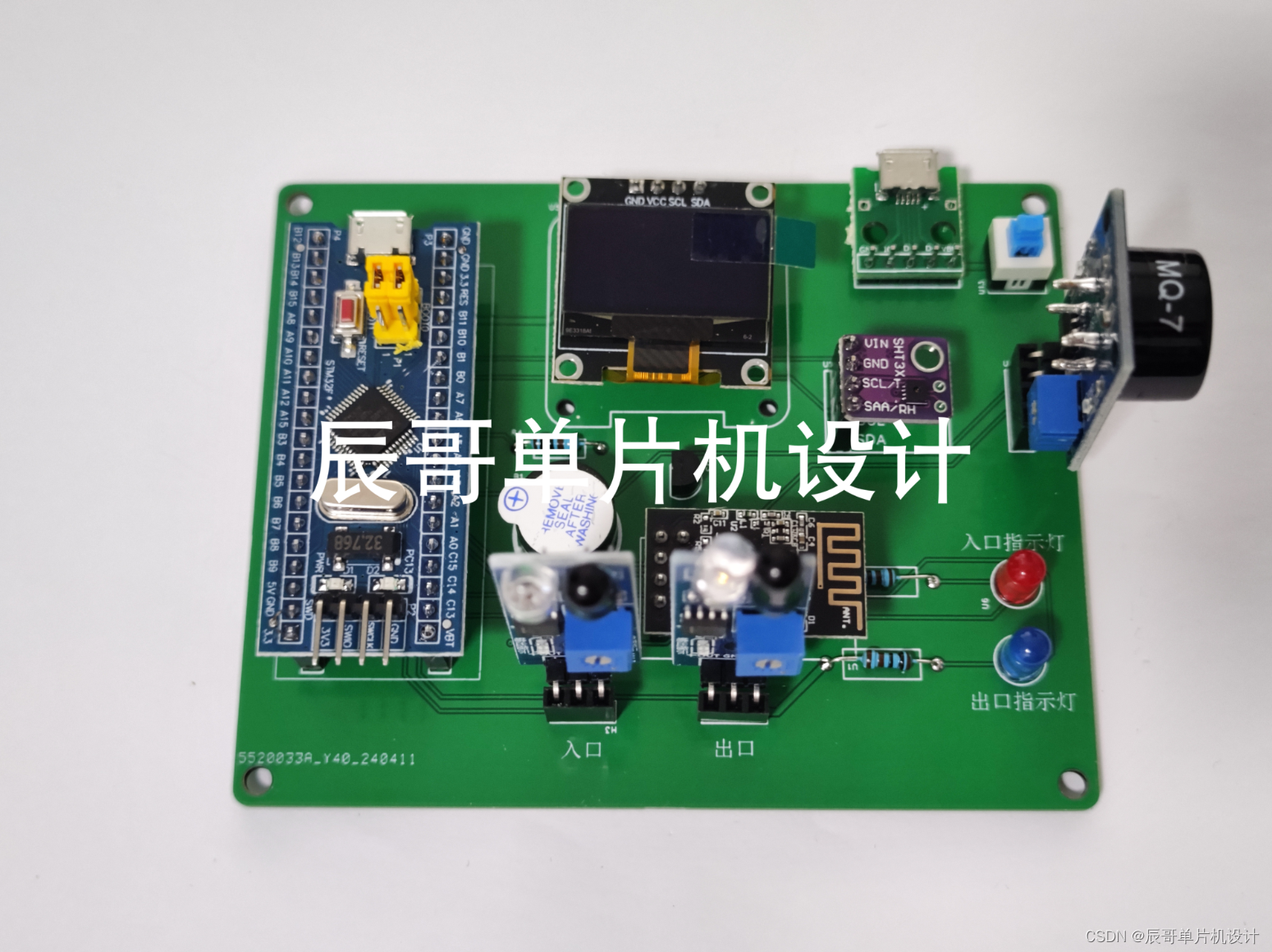

项目成品图片：

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV19B421B7x2/?share_source=copy_web&vd_source=097fdeaf6b6ecfed8a9ff7119c32faf2

（资料分享见文末）

二、项目简介

1.功能详解

基于STM32的智能小区充电桩系统。功能如下：

1. 车辆进出数量记录：光电传感器采集记录车辆出入个数
2. LED指示灯：车辆出入时闪烁提醒
3. 环境温湿度采集：SHT-30采集环境温湿度
4. 危险气体报警：MQ-7判断危险气体是否超标
5. OLED显示：显示进出车辆个数、温湿度信息和一氧化碳浓度
6. 蜂鸣器报警：温湿度、危险气体超过阈值范围报警
7. 机智云APP：手机端app远程监视数据、节阈值与控制报警模式开关

2.主要器件

• STM32F103C8T6最小系统板
• OLED显示屏（4针I2C协议）
• SHT-30温湿度传感器
• 光电红外传感器
• MQ-7一氧化碳传感器
• 蜂鸣器

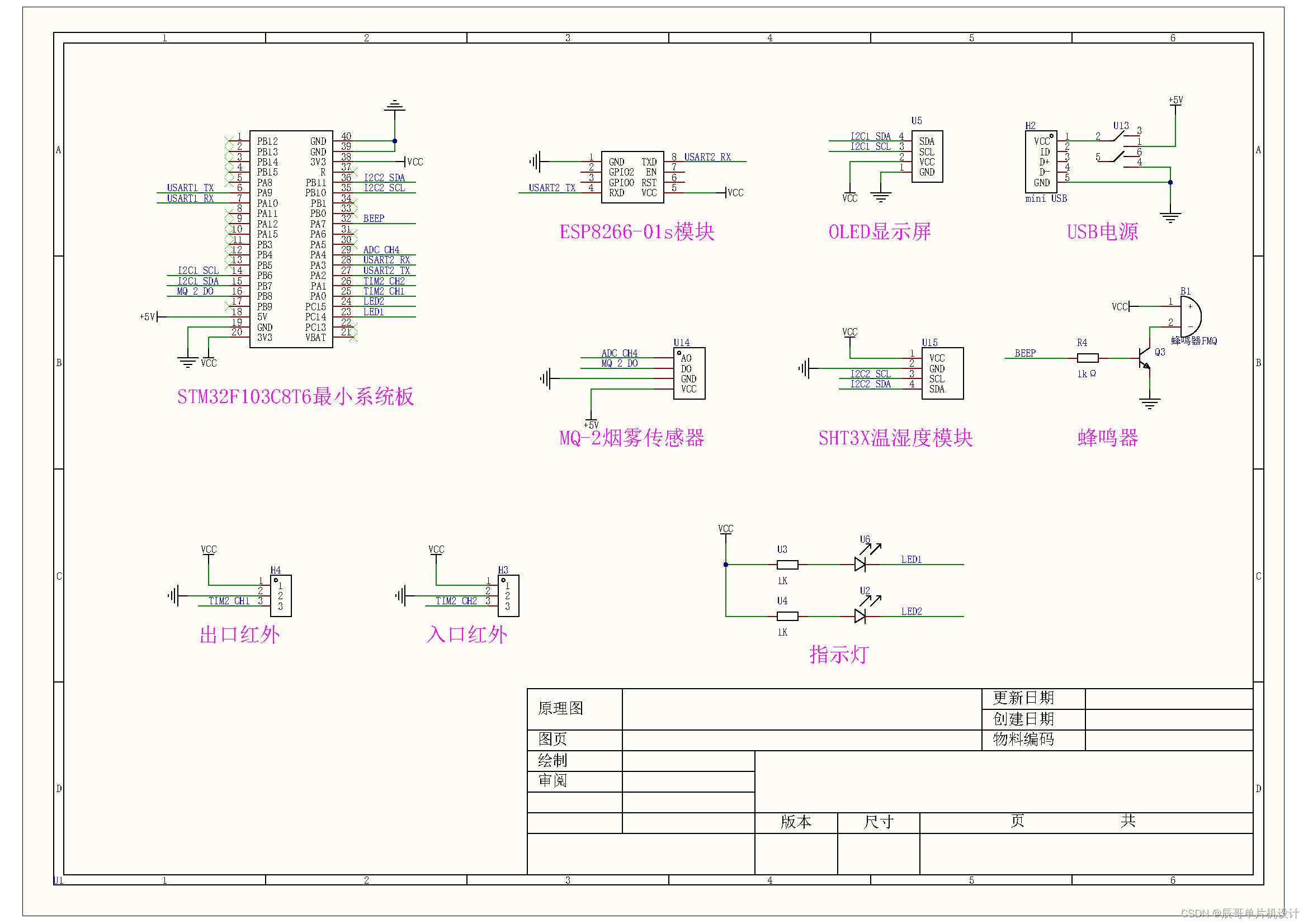

三、原理图设计

​

四、PCB硬件设计

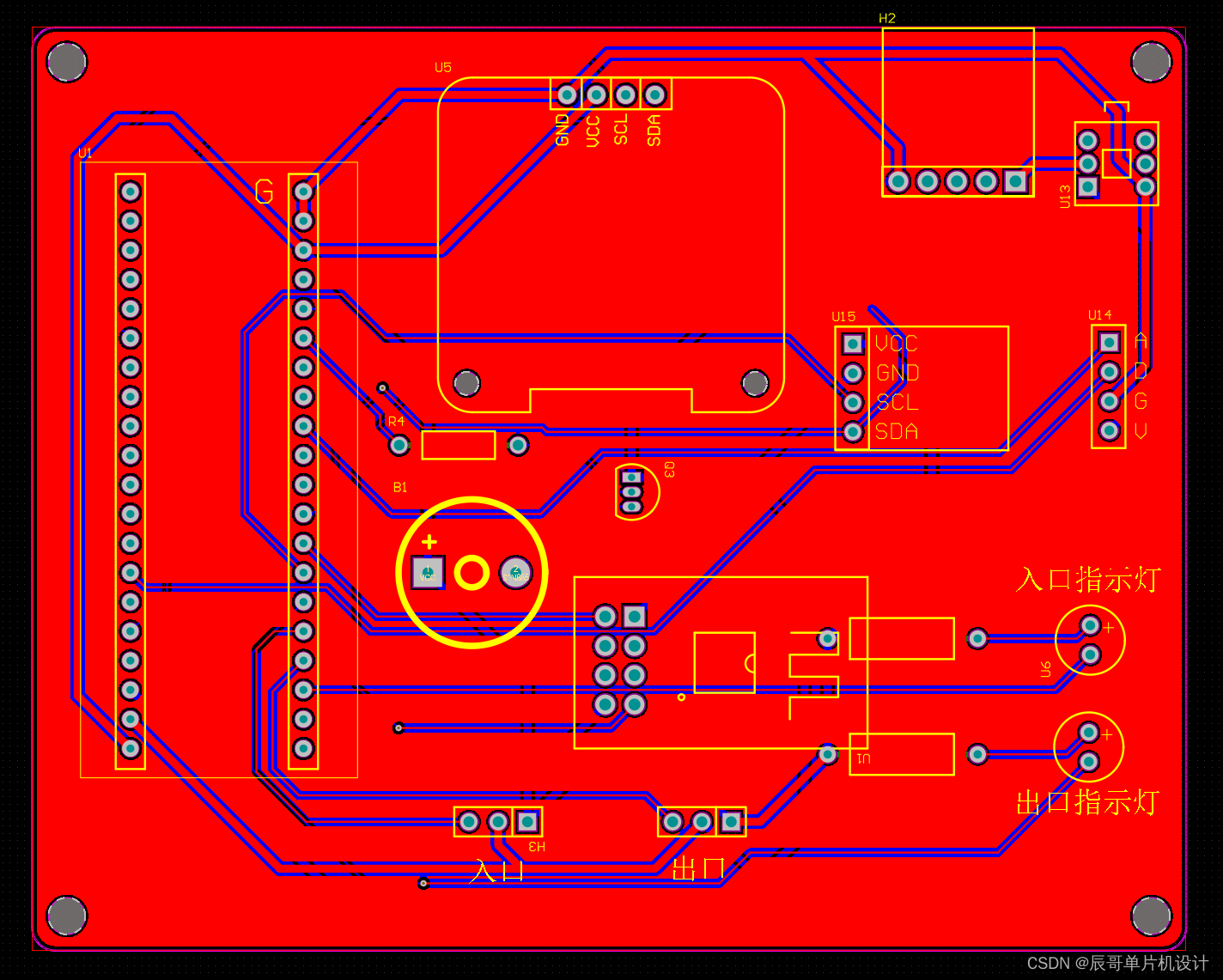

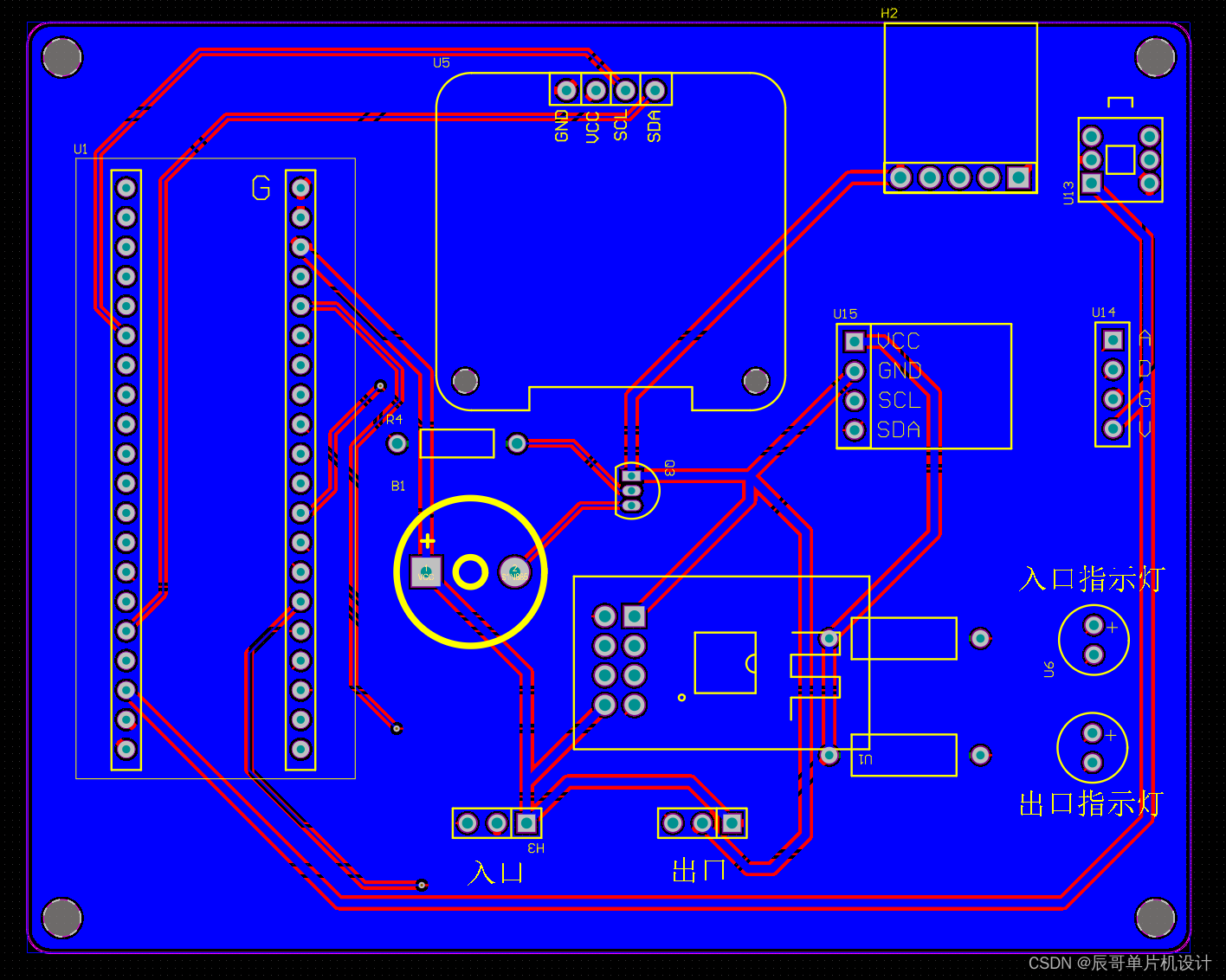

1.PCB图

​​

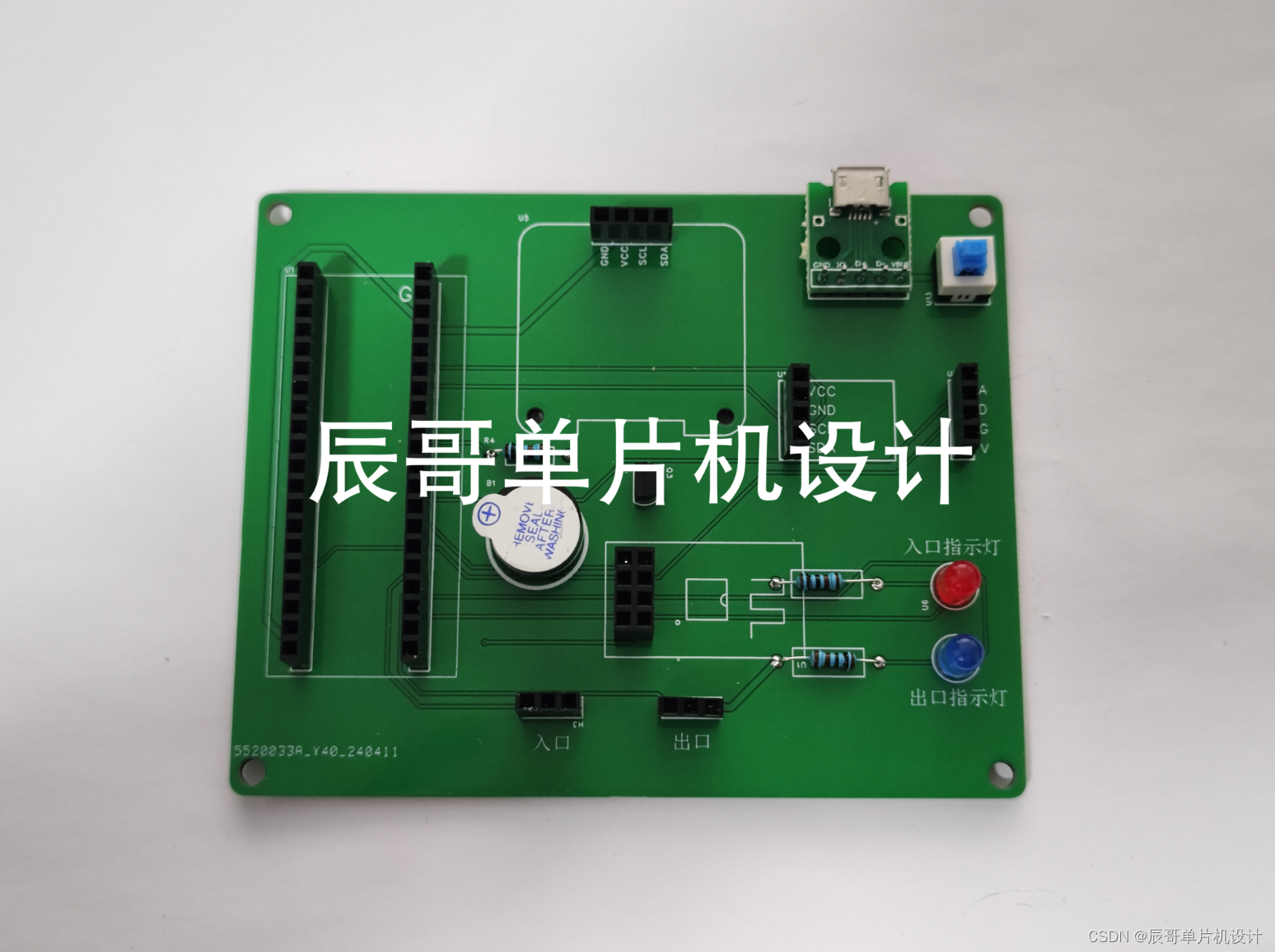

2.PCB板打样焊接图

​

五、程序设计

int main(void)
{
  /* USER CODE BEGIN 1 */
    char car_str[32];
    char car_exit_str[32];
    char gas_str[32];
    char temp_str[32];
    char humi_str[32];

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_TIM2_Init();
  MX_USART2_UART_Init();
  MX_ADC1_Init();
  MX_I2C1_Init();
  MX_TIM3_Init();
  MX_USART1_UART_Init();
  /* Initialize interrupts */
  MX_NVIC_Init();
  /* USER CODE BEGIN 2 */
    timerInit();
    uartInit();
    OLED_Init();
    OLED_Clear();
    OLED_ShowString(0, 0, "Charging Safety", 16);
    OLED_ShowString(38, 2, "System", 16);
    OLED_ShowString(0, 4, "Gas:", 16);
    OLED_ShowString(45, 4, "0", 16);
    OLED_ShowString(0, 6, "T:", 16);
    OLED_ShowString(20, 6, "0.0", 16);
    OLED_ShowString(65, 6, "H:", 16);
    OLED_ShowString(85, 6, "0.0", 16);
    userInit();
    gizwitsInit();
    SHT30_reset();
    if(SHT30_Init() != HAL_OK) {
    printf("sht30 init fail.\n");
    }

    timer_init(&timer1, timer1_callback, 1000, 1000); //1s loop
	timer_start(&timer1);
    GIZWITS_LOG("MCU Init Success , SoftVersion = %s\r\n",SOFTWARE_VERSION);
    HAL_GPIO_WritePin(GPIOC, GPIO_PIN_14, GPIO_PIN_SET);
    HAL_GPIO_WritePin(GPIOC, GPIO_PIN_15, GPIO_PIN_SET);

    key1LongPress();

    //key1ShortPress();
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
    while (1)
    {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
        userHandle();
        gizwitsHandle((dataPoint_t *)&currentDataPoint);
        timer_loop();
        uint32_t car_num = get_current_enter_car();
        memset(car_str, 0, 32);
        snprintf(car_str, 32, "%-5d", car_num);
        //OLED_ShowString(85, 0, car_str, 16);
        uint32_t car_exit_num = get_current_exit_car();
        memset(car_exit_str, 0, 32);
        snprintf(car_exit_str, 32, "%-5d", car_exit_num);
        //OLED_ShowString(85, 2, car_exit_str, 16);
        uint16_t gas = mq2_get_gas();
        memset(gas_str, 0, 32);
        snprintf(gas_str, 32, "%-5d", gas);
        OLED_ShowString(45, 4, gas_str, 16);
        //显示温度和湿度
        float temp = sht3x_get_temp();
        memset(temp_str, 0, 32);
        snprintf(temp_str, 32, "%.1f", temp);
        OLED_ShowString(20, 6, temp_str, 16);
        float humi = sht3x_get_humi();
        memset(humi_str, 0, 32);
        snprintf(humi_str, 32, "%.1f", humi);
        OLED_ShowString(85, 6, humi_str, 16);

        //阈值检测
        if (global_mode == 0) {
            continue;
        }
        //温湿度阈值超标告警
        if (humi > max_humi && max_humi != 0.0) {
            beep_on();
        } else if (temp > max_temp && max_temp != 0.0) {
            beep_on();
        } else if (humi < min_humi && min_humi != 0.0) {
            beep_on();
        } else if (temp < min_temp && min_temp != 0.0) {
            beep_on();
        } else if (smoke_value > max_gas && max_gas != 0.0){
            beep_on();
        } else {
            beep_off();
        }
    }
  /* USER CODE END 3 */
}
