FL2440开发板简介及其烧录

目录

FL2440开发板简介

FL2440开发板

FL2440硬件资源列表

开发板存储系统：

FL2440开发板烧录

FL2440烧录流程：

烧录准备工作

烧录文件:

硬件准备：

烧录过程

J-link操作：

 u-boot下烧录：

开发板启动流程：

---

• FL2440开发板简介

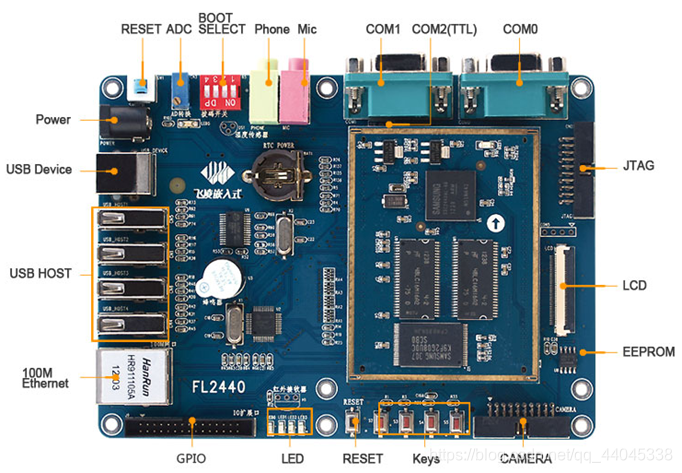

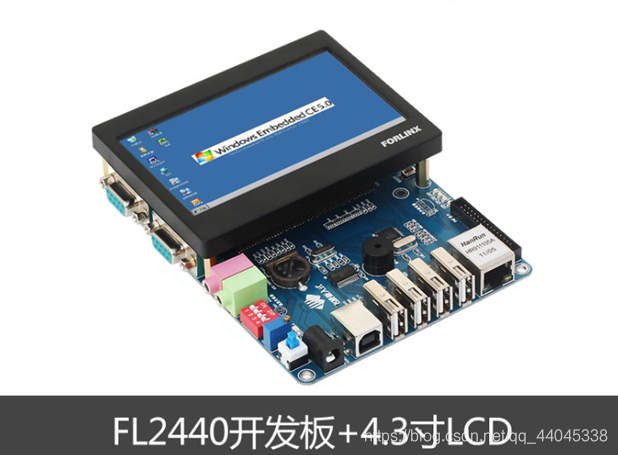

• FL2440开发板





• FL2440硬件资源列表

部件	型号	说明
CPU	S3C2440	Samsung、 ARM920T、400MHz
SDRAM	K4S561632N	32MB*2=64MB(内存)
Nandflash	K9F2G08	256MB(硬盘)
以太网卡	DM9000	10M/100M自适应
EEPROM	AT24C01	1Kb I2C接口
USB		4*USB 1.1 Host,  1*USB Device
SD		1*Standard SD
触摸屏LCD		电阻式触摸屏4.3寸 LCD
串口		2*DB9 接口，CPU总共3个串口
Audio	UDA1341	2路（1路Phone，1路MIC）
LED		4*LED
Key		4*Key+1*Reset
其它		蜂鸣器、可变电阻、RTC、拨码开关

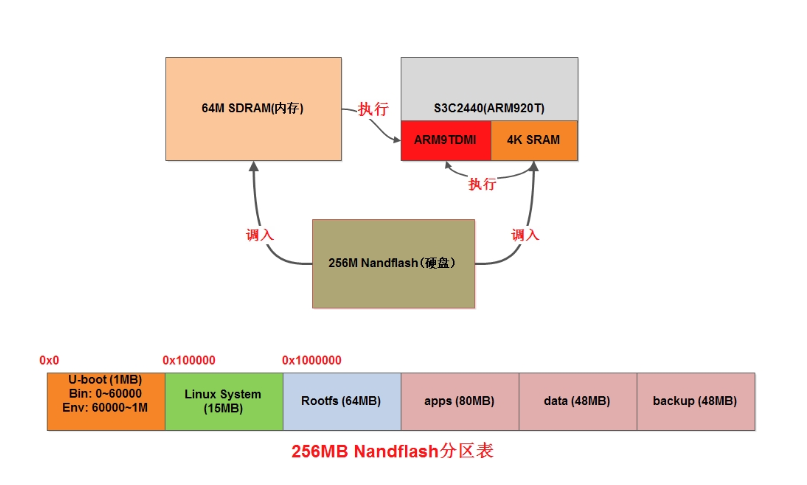

• 开发板存储系统：



• FL2440开发板烧录

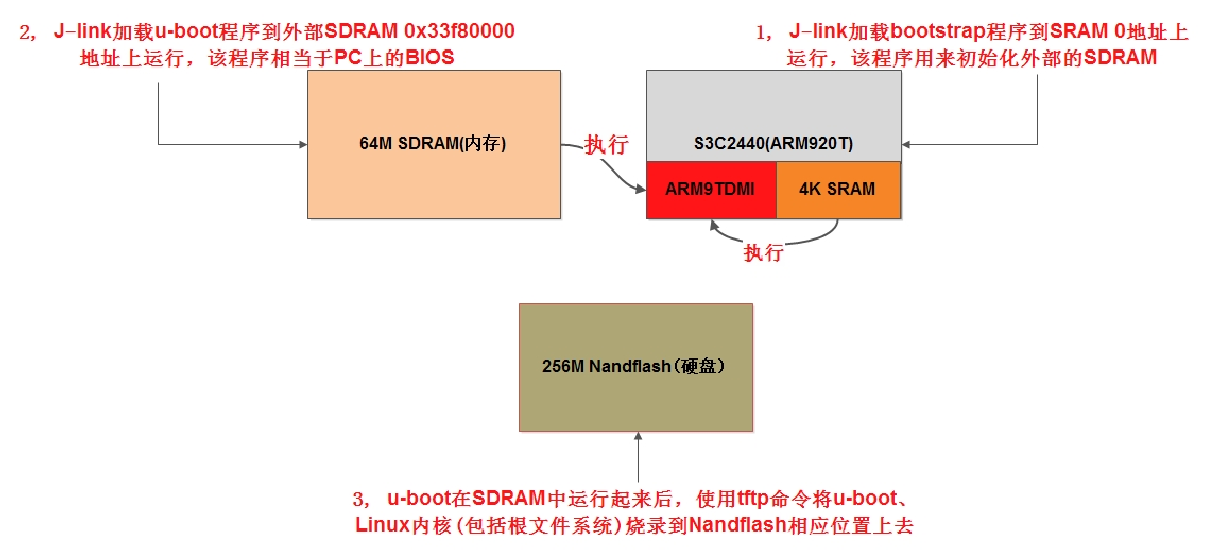

• FL2440烧录流程：



• 烧录准备工作

• 软件准备：

1.J-Link驱动安装
       2.USB转串口驱动安装(CP210芯片)
       3.SecureCRT安装
       4.Windows下tftp服务器下载

• 烧录文件:

 1.bootstrap-s3c2440.bin
        2.u-boot-s3c2440.bin
        3.linuxrom-s3c2440.bin
        4.rootfs-ubifs.bin
        5.s3c2440_apps.apm

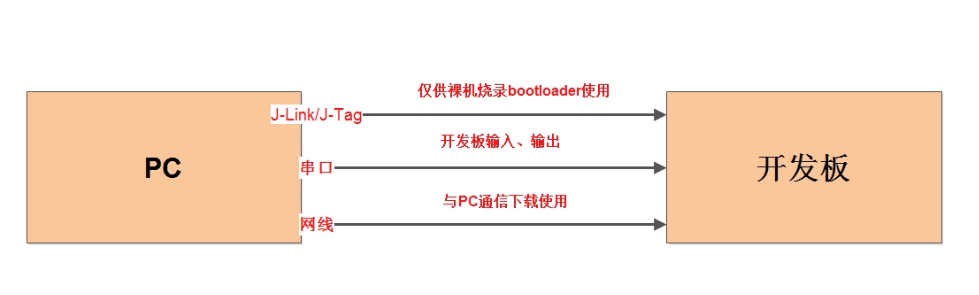

• 硬件准备：

1. 串口转USB线
2. J-Link数据线
3. 网线

• 烧录过程

• J-link操作：

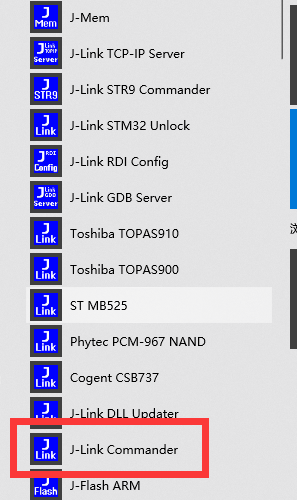

在自己的Windows平台安装好J-Link驱动之后，在开始菜单里面找到J-Link Commander的快捷方式，如图



 1、加载bootstrap程序到SRAM中并运行，输入一下指令（其中S:\FL2440\FL2440_images\ 为存储所需要烧录的文件路径，实际要根据自己文档实际存储位置为准）：

J-Link>h
J-Link>speed 12000
J-Link>loadbin loadbin S:\FL2440\FL2440_images\bootstrap-s3c2440.bin 0
J-Link>setpc 0
J-Link>g

2、加载u-boot程序到SDRAM中并运行

J-Link>h
J-Link>loadbin S:\FL2440\FL2440_images\u-boot-s3c2440.bin 0x33f80000
J-Link>setpc 0x33f80000
J-Link>g

•  u-boot下烧录：

1、设置u-boot环境变量​​​

u-boot> nand scrub                       //格式化整个Nandflash
u-boot>set ethaddr 00:11:22:33:44:55     //设置网卡MAC地址
u-boot>set ipaddr  192.168.1.18          //设置网卡IP地址
u-boot>set serverip 192.168.1.8          //设置TFTP服务器IP地址
u-boot>save                              //保存环境变量

注意：

1、uboot是通过转口转USB连接到本地计算机来实现文件传输，在secuerCRT配置串口信息时先要在本地计算机中找出串口的信息，然后完成secureCTR串口相关信息的配置。

2、在配置有线网卡的IP地址的时候，设置的IP地址不能与本地无线网卡即WiFi的IP地址处于同一个网段内，配置serverip和ipaddr要在同一个网段内即两个IP地址与子网掩码做按位与运算的结果要相同。例如：如果子网掩码位255.255.255.0，ipaddr可以设置位192.168.1.X，serverip可以设置位192.168.1.X,这样两IP地址与255.255.255.0做与运算的结果都相同，即处在同一个网段内。这样就可以通过有限网卡和tftp程序完成数据传输。

例如：

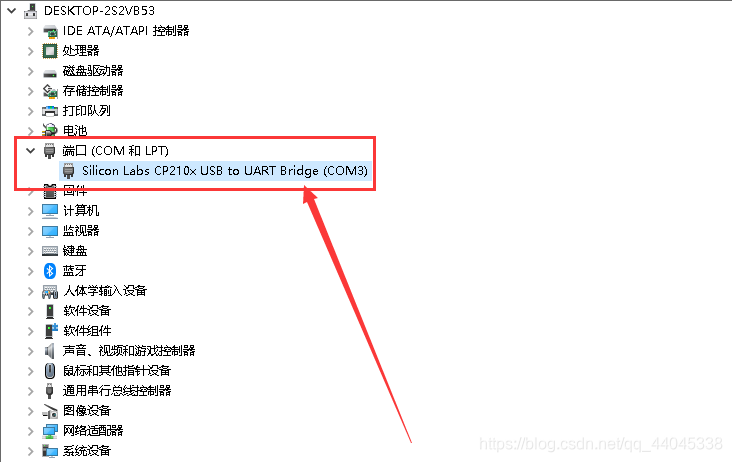

1、查找本地计算机的串口信息

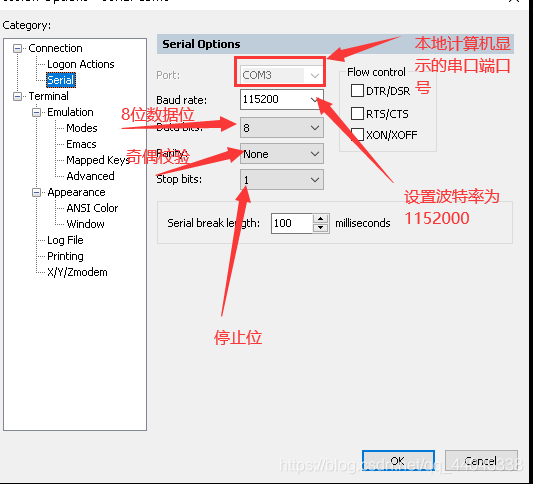

2、secureCRT配置

2、烧录u-boot程序

u-boot>tftp 30008000 u-boot-s3c2440.bin         下载u-boot程序到内存中
u-boot>nand erase 0 100000                      擦除u-boot存放相应分区
u-boot>nand write 30008000 0 60000              从内存中写入u-boot到nandflash相应分区

3、烧录Linux系统

u-boot>tftp 30008000 linuxrom-s3c2440.bin       下载Linux内核相应文件到内存中
u-boot>nand erase 100000                        擦除Linux内核及其后面所有的分区
u-boot>nand write 30008000 100000 ${filesize}   写入Linux内核到相应nandflash分区

4、烧录根文件系

u-boot>tftp 30800000 rootfs-ubifs.bin              下载根文件系统相应文件到内存中
u-boot>nand erase 1000000 4000000                  擦除根文件系统相应分区
u-boot>nand write 30800000 1000000 $filesize       写入根文件系统到相应nandflash分区

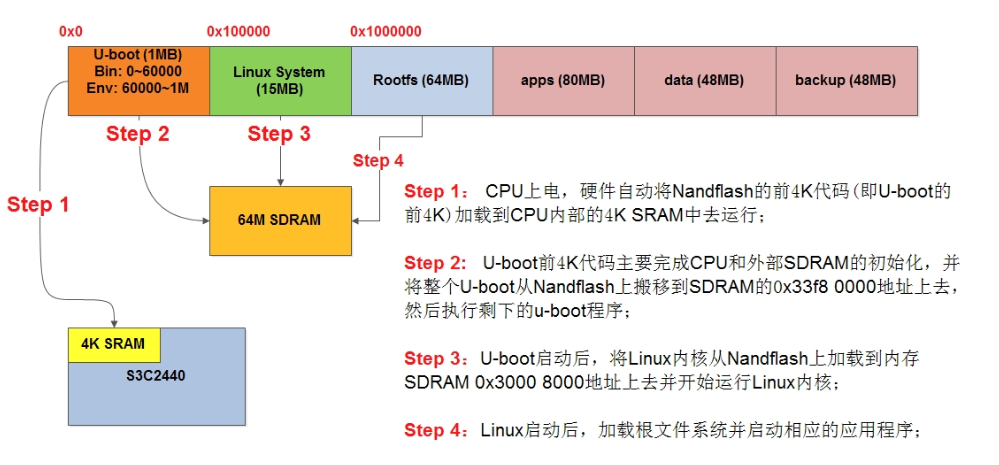

• 开发板启动流程：
