无源滤波器设计与选型

无源滤波器设计与选型

简介：

无源滤波器，顾名思义，就是不需要额外提供电源。滤波器一般是由电容器、电感和电阻适当组合而成。

有源滤波器就需要用到运放等。

无源滤波电路的结构简单，易于设计，但它的通带放大倍数及其截止频率都随负载而变化，因而不适用于信号处理要求高的场合，一般我是用来接在DC-DC的电源后面消除纹波干扰，因为DC-DC电源虽然效率高，但是由于开关管的噪声会导致输出电压具有纹波，这种直流电压如果直接给运放等芯片供电的话明显是不合格的。

在B站的一篇文章里写到LC输出滤波器可以抑制电源的高频纹波，可以与电源故有的输出电容构成π型滤波，受到大家的喜爱，但它对电源的动态性能有巨大影响，有可能引起自激振荡。这是由于LDO内部有着极为复杂的补偿电路，但它基本为阻性负载设计。

因此在这里不建议在LDO后面再添加LC滤波。

1、RC滤波器

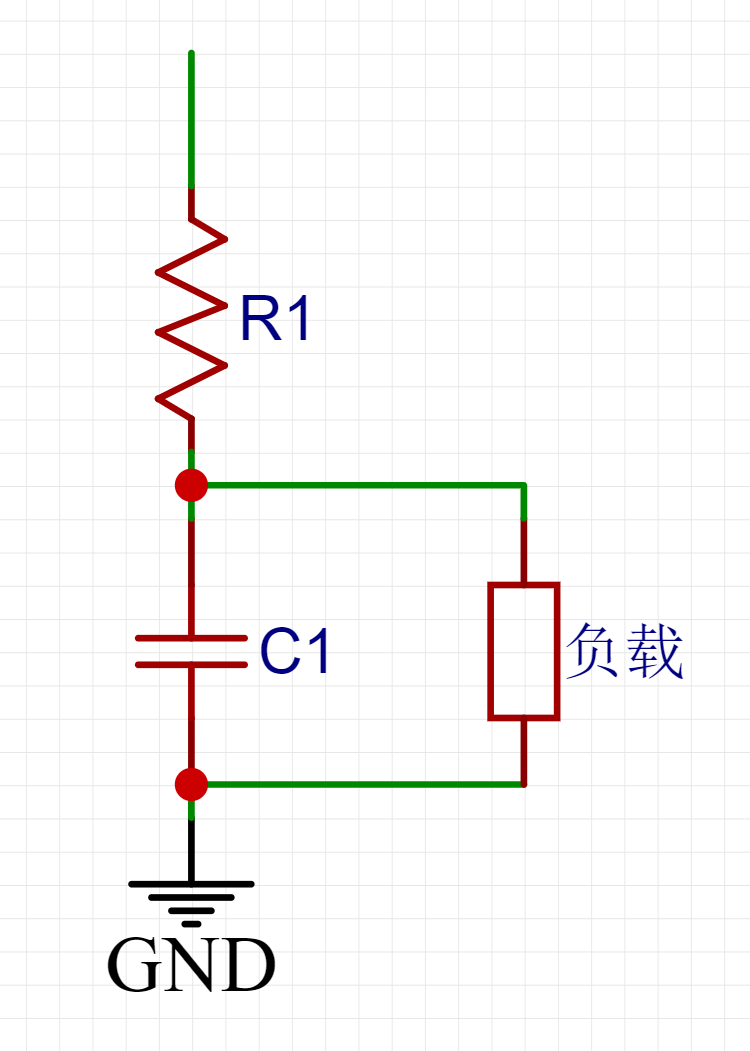

RC滤波器实际上是电阻器和电容器形成的与频率相关的分压器。

当输入信号的频率低时，电容的阻抗相对于电阻的阻抗高， 因此，大部分输入电压在电容上（即负载两端）

当输入频率较高时，电容器的阻抗相对于电阻器的阻抗较低，这意味着电容上的电压降低，并且较少的电压传输到负载。

因此，低频通过并且高频被阻挡，这就是低通滤波器！

当然，这是一个定型的描述，在实际电路设计中我们需要一个准确的，能定量描述的方式帮助我们设计电路。

• 截止频率

信号在经过滤波器以后不会引起显着衰减的频率范围称为通带，显著衰减的频率范围称为阻带。

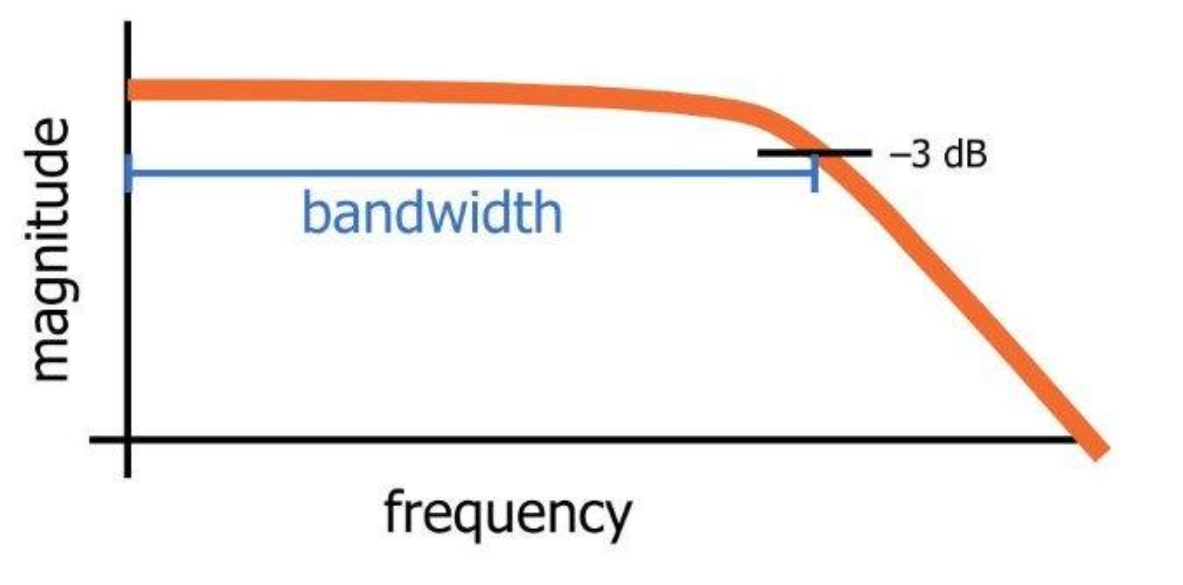

RC低通滤波器的截止频率实际上是输入信号幅度降低3dB的频率（选择该值是因为幅度降低3dB对应于功率降低50％）

一般截止频率为$f_c=2\pi R$
