测试设计方法：因果图的基本原理及运用

1、引言

因果图，作为一种黑盒测试方法，经常用来作为复杂场景的案例设计工具，尤其是针对逻辑关系、依赖关系强的场景，而正因为这一点，很好的弥补了我前面讨论的正交试验的不足之处。因果图能够用来研究条件与结果之间的逻辑关系的变化，很好的发现和探索其中的因果之变，下面来探究如何来这一种方法的原理，以及如何使用因果图来设计测试案例。

2、因果图基本原理及定义

因果图是一种针对输入条件的组合进行分析的一种设计方法，基于图的原理，将输入内容和输出结果进行组合和联系。与正交实验不同，因果图不要求输入条件为独立特性，允许条件之间存在相互依赖或相互约束的关系，重点探究的是从输入到输出之间的因果逻辑。

3、因果图设计步骤

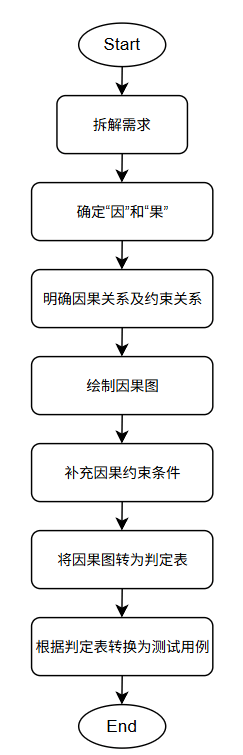

从需求分析到用因果图生成用例，大致步骤如下：

1）拆解需求：

• 从最初的需求中，将其拆解为小段的逻辑片段，通过分析逻辑片段来进行因果图分析。

2）确定“因”和“果”：

• 从需求片段中提取到的所有可能的输入条件和输出结果，这些即为因果图中的原因和结果。例如，在自动饮用水售货机中，投入1元硬币购买，当定价1元时，得到的结果是“购买成功”，投币1元是“因”，“购买成功”是“果”。

3）明确因果关系及约束关系：

• 因果关系即为“原因”通过什么样的方式得到什么样的“结果”，原因和结果之间的对应关系即为因果关系。
• 约束关系为条件之间的各种限制，如条件A和条件B同时满足才能得到结果A。实际的例子如自动饮用水售货机，投币1元和商品定价1元，当两个条件同时满足时，才能购买成功，当定价2元时，会是“购买失败，请充值”的结果，这个例子里面“投币1元”和“定价1元”两个条件之间便是互斥关系。

4）绘制因果图：

• 对步骤2分析得到的和输出结果制定编号，每个编号代表1个节点，将输入条件置为左列，输出结果置为右列。利用因果图的基本符号，将输入和输出之间连接，便得到初始因果图。

  **Tips：**当输入内容较为复杂时，考虑增加中间节点，中间节点仅为输入条件特定情况下的某种状态，用于方便绘制输入和输出之间的联系，仅用于桥梁的作用。

5）补充因果约束条件：

• 根据步骤3得到的因果和约束关系，结合约束符号，在初始因果图上补充注明输入条件之间的约束关系，添加约束之后即可得到完整的因果图。

6）将因果图转为判定表：

• 对每个原因和结果取真和假两种状态，用 0 和 1 表示，根据完整的因果图生成有限项判定表，将所有的状态组合列出，再根据因果图中的约束条件，去掉不可能出现的组合。

7）根据判定表转换为测试用例：

• 根据判定表中每一列的值作为依据，设计测试用例，每个有效的列都是一个测试用例。

4、基本符号与约束关系

4.1 基本因果图符号

逻辑关系	说明	图示

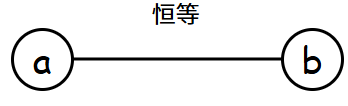

恒等 (Identity)	如果原因a为真，则结果b为真，中间直线相连接

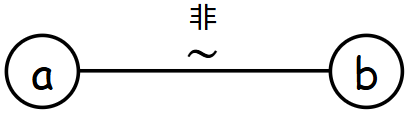

非 (NOT)	如果原因a为真，则结果b为假；反之，如果a为假，则b为真

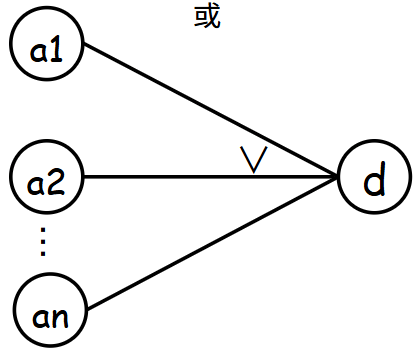

或 (OR)	如果多个原因 $a_1$, $a_2$, …, $a_n$中至少有一个为真，条件数目任意，则结果d为真。图形上使用一个“∨”或“OR”标记
与 (AND)	只有当所有原因 a 1 a_1 a
