5G信令流程(包括注册、去注册、切换、EPC与5GC互通流程)

一、5G注册流程

需要注意地方：
1、5G注册流程并没有建立会话，
2、在5GC的注册流程中会确定UE允许接入的网络切片，因此根据UE业务需要接入的切片选择AMF。
部分流程说明：

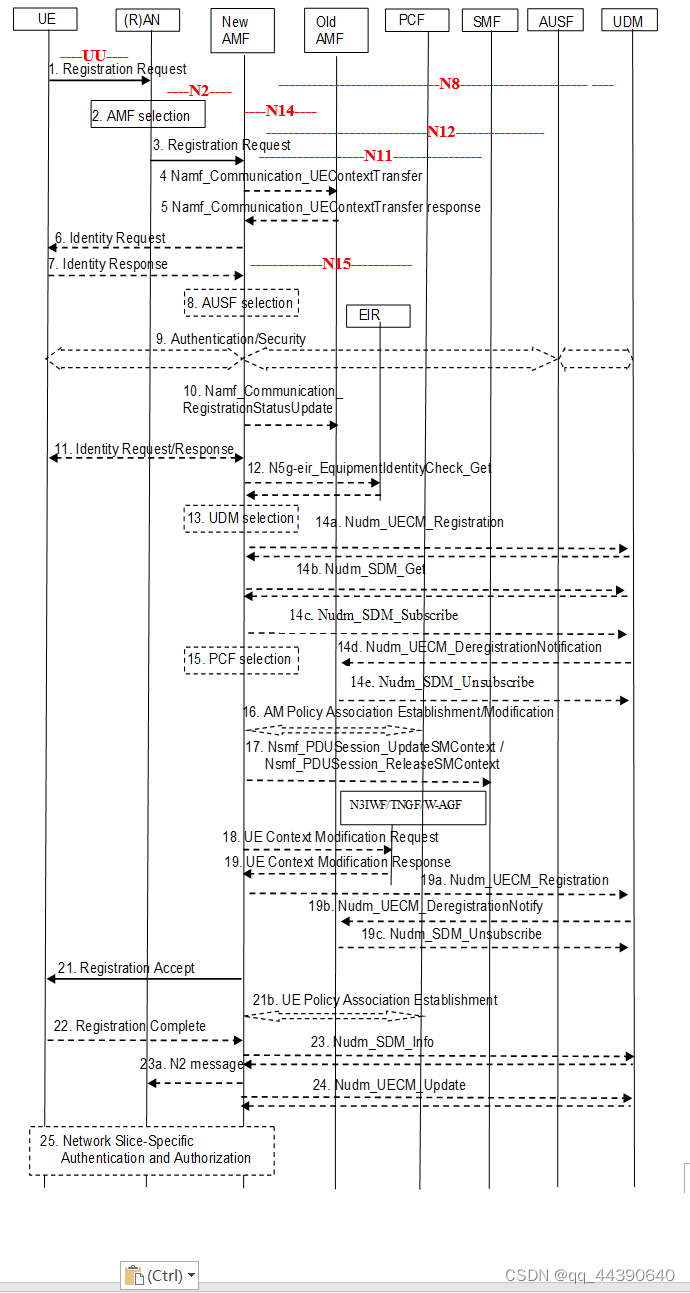

1、【1】注册请求包括：注册类型，SUCI或5G-GUTI或PEI，安全参数，Requested NSSAI，映射的Requested NSSAI，UE的5GC能力，PDU会话状态，需要激活的PDU会话，Follow on 请求，MICO模式优先项）。注册类型分为四种：初始注册、移动性注册更新、周期性注册更新、紧急注册，通过携带不同的注册类型从而实现不同的注册处理流程。
2、【17】【可选的】若在步骤1的注册请求中包含“要被激活的PDU会话”，AMF请求PDU会话相关的SMF来激活PDU会话的用户面连接。若PDU会话状态指示它在UE被释放，则AMF通知SMF释放PDU会话相关网络资源。
3、【21】新AMF向UE发送注册接受消息（5G-GUTI，注册区域，移动性限制，PDU会话状态，Allowed NSSAI，周期性注册计时器，LADN信息和接受的MICO模式，IMS语音在PS会话支持上指示，紧急服务支持指示）通知UE注册请求被接受。
4、【24】可选的】在步骤14a之后，并且与前面的任何步骤并行，AMF将使用Nudm_UECM_Update向UDM发送“PS会话上的IMS语音的同步支持（Homogeneous Support of IMS Voice over PS Sessions）”指示：1）如果AMF评估了PS会话上的IMS语音的支持。2）如果AMF确定需要更新PS会话上的IMS语音的同步支持（Homogeneous Support of IMS Voice over PS Sessions）。
5、【25】 若UE支持网络切片的认证，则发起网络切片的认证流程。认证结束后，AMF发起UE configuration update流程，以便将认证通过的S-NSSAI和未通过的S-NSSAI发送给UE。

二、amf重分配注册流程

1、当AMF收到注册请求后这个AMF可能需要将注册请求重定向到另一个AMF（例如：当前服务需要不同网络切片时），在NRF中，初始AMF和目标AMF注册它们的能力信息。

三、去注册

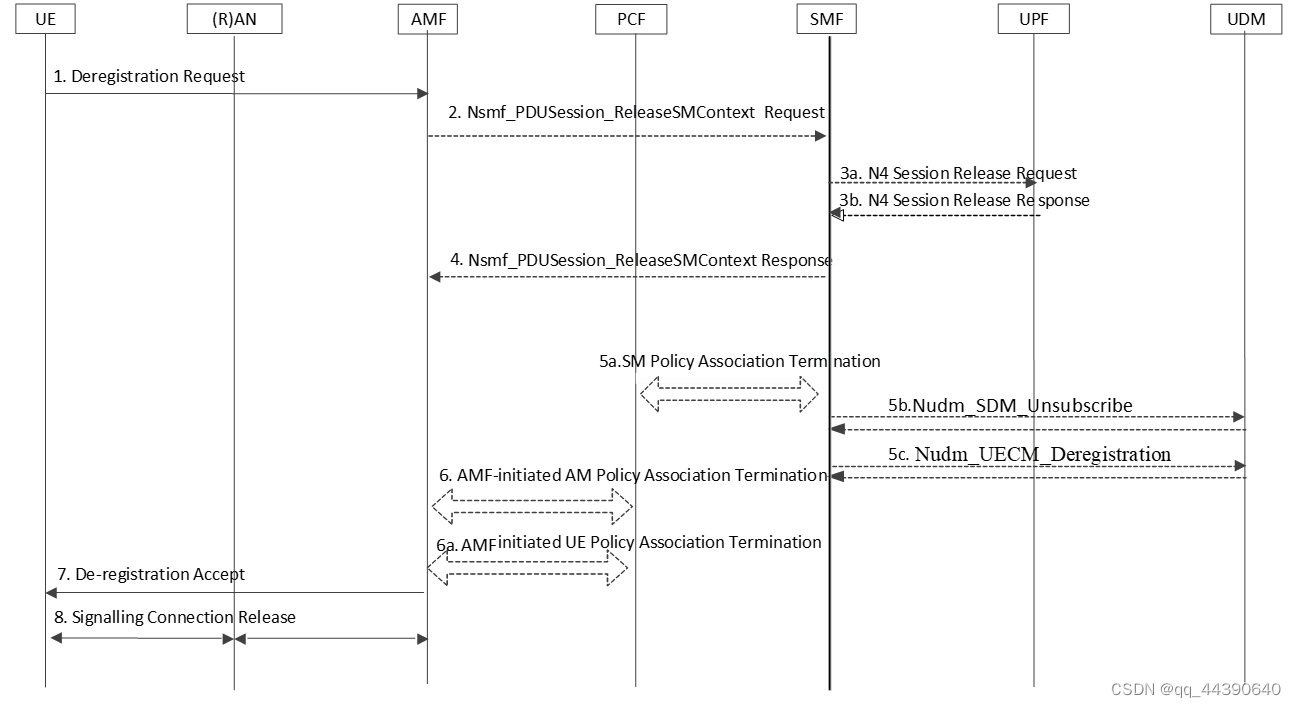

ue发起去注册

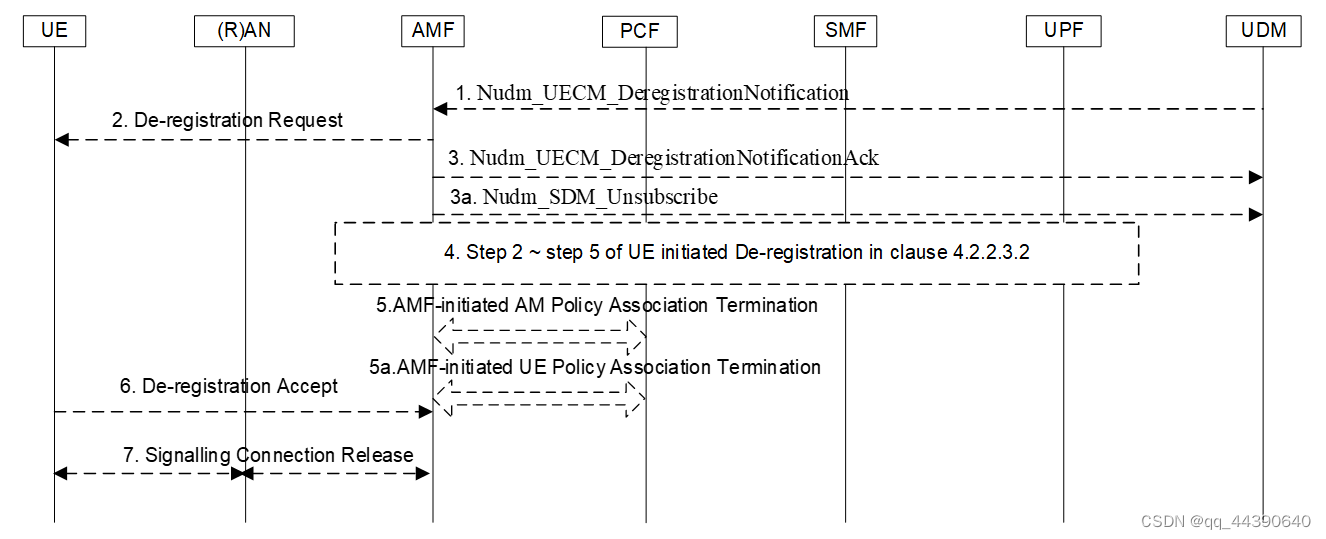

网络发起去注册流程

1、注册流程：去注册流程释放掉UE的所有PDU会话，释放掉N2信令连接 ，UE和AMF从RM-REGISTERED态变为RM-DEREGISTER态
去注册流程分为由UE发起的去注册和由网络侧发起的去注册

四、服务请求流程

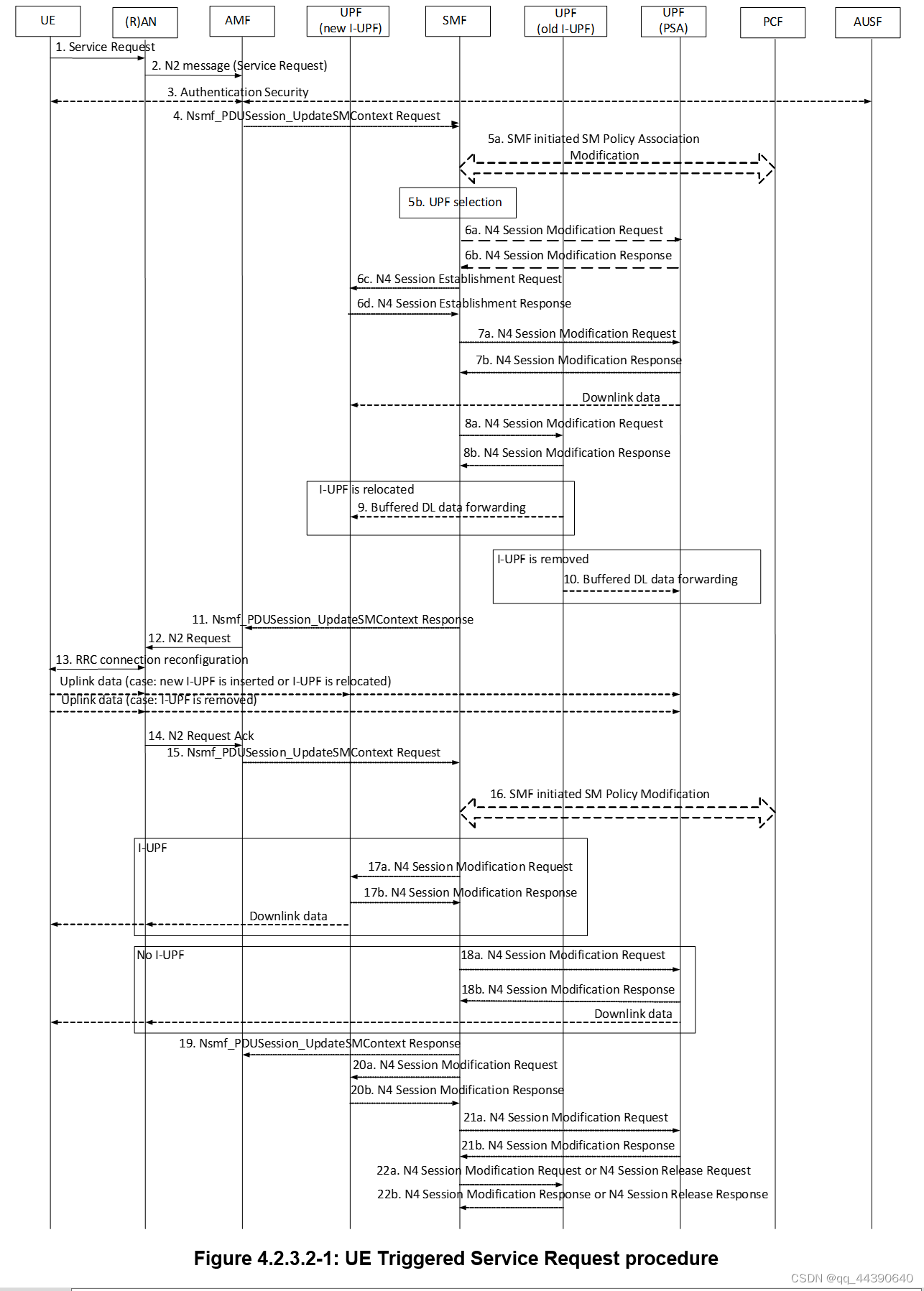

UE发起服务请求流程

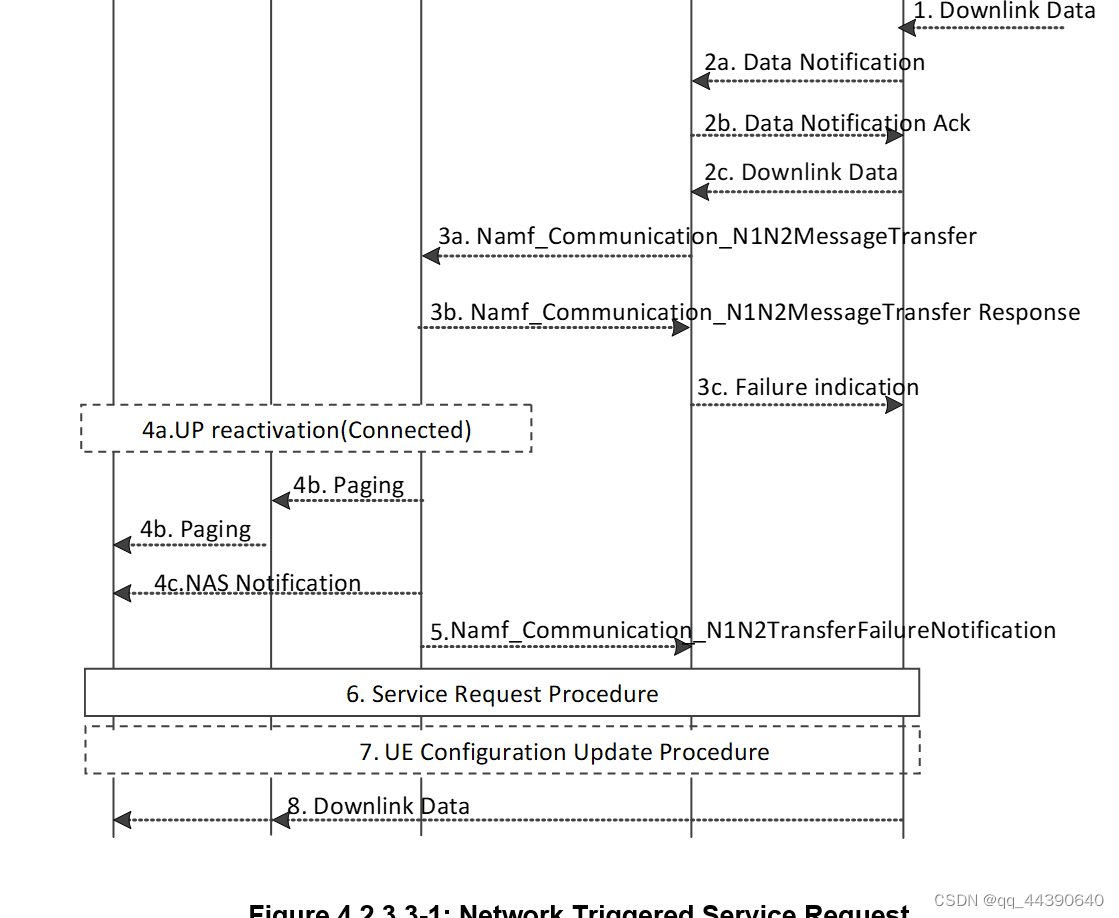

网络发起服务请求流程

1、服务请求流程：服务请求流程由CM-IDLE状态的UE使用或5GC用来请求建立UE与AMF的安全连接，服务请求流程也用于当UE处于CM-IDLE态和CM-CONNECTED态时以激活已建立的PDU会话的用户面连接。
2、AMF根据UE的请求，给需要激活的PDU会话对应的SMF发送相应请求。5G的业务请求过程不会恢复所有PDU会话，而是携带PDU session(s) to be activated指示恢复的PDU会话。
3、触发条件：
1）当空闲态的UE有上行信令、数据需要发送时会触发服务请求流程；当在连接态激活PDU会话的用户面，由UE在有上行数据时发起该流程激活
2）当网络有下行数据或信令需要发送给UE且UE处于空闲态时会触发网络发起的服务请求流程，在连接态激活PDU会话的用户面，存在下行数据要发送给UE时发起该流程激活

五、网络切片流程

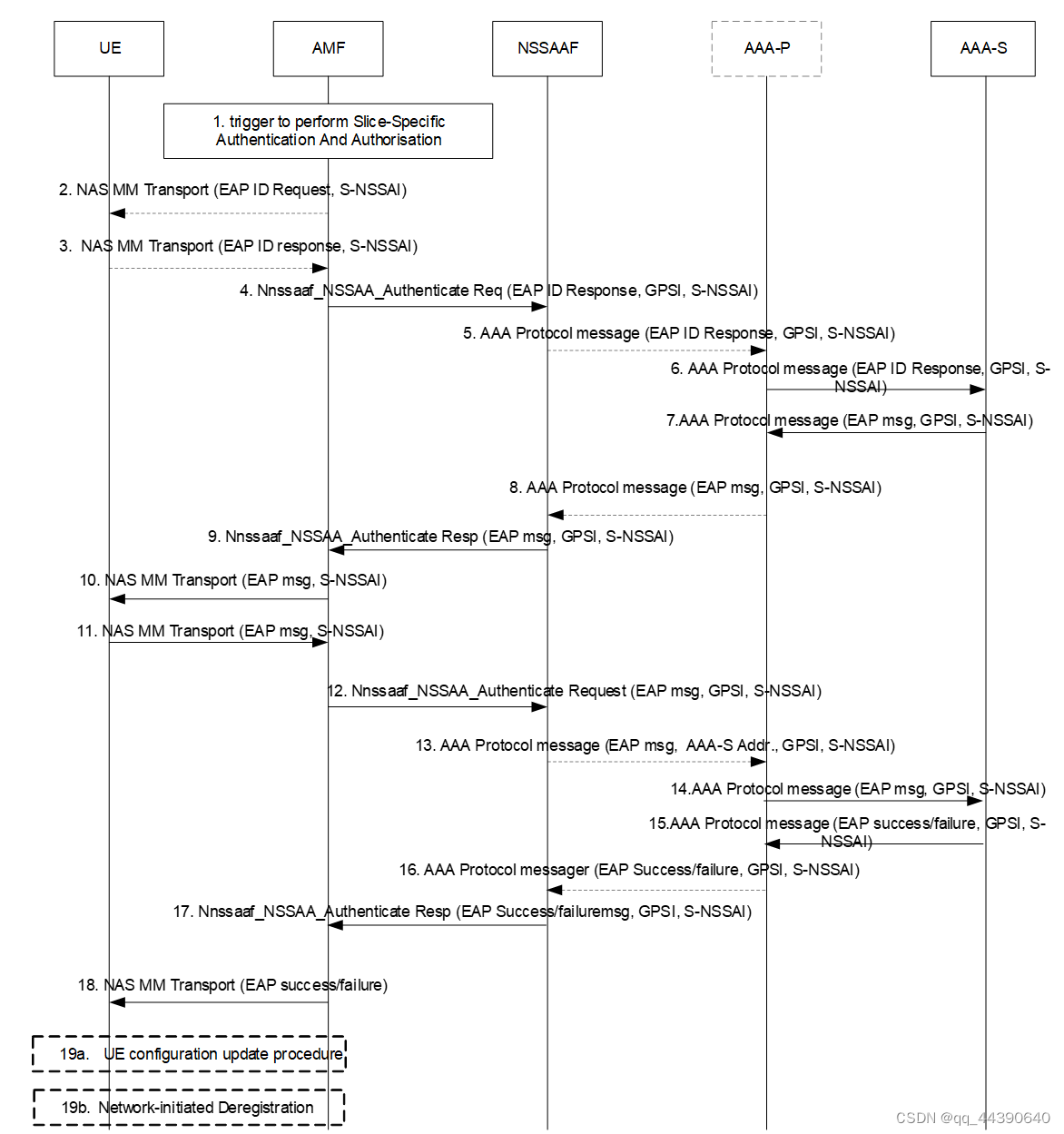

网络切片特定认证和授权流程

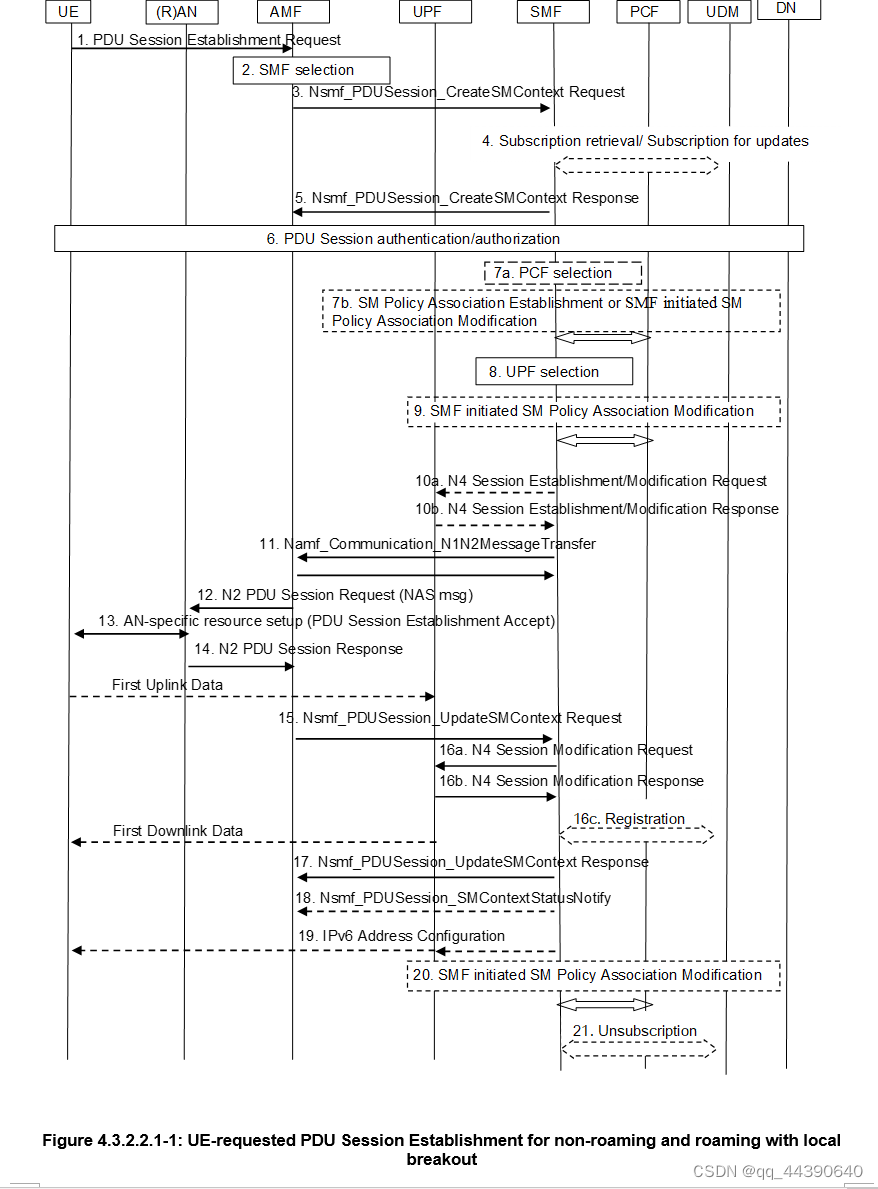

六、会话管理流程(SMM)-PDU会话建立流程

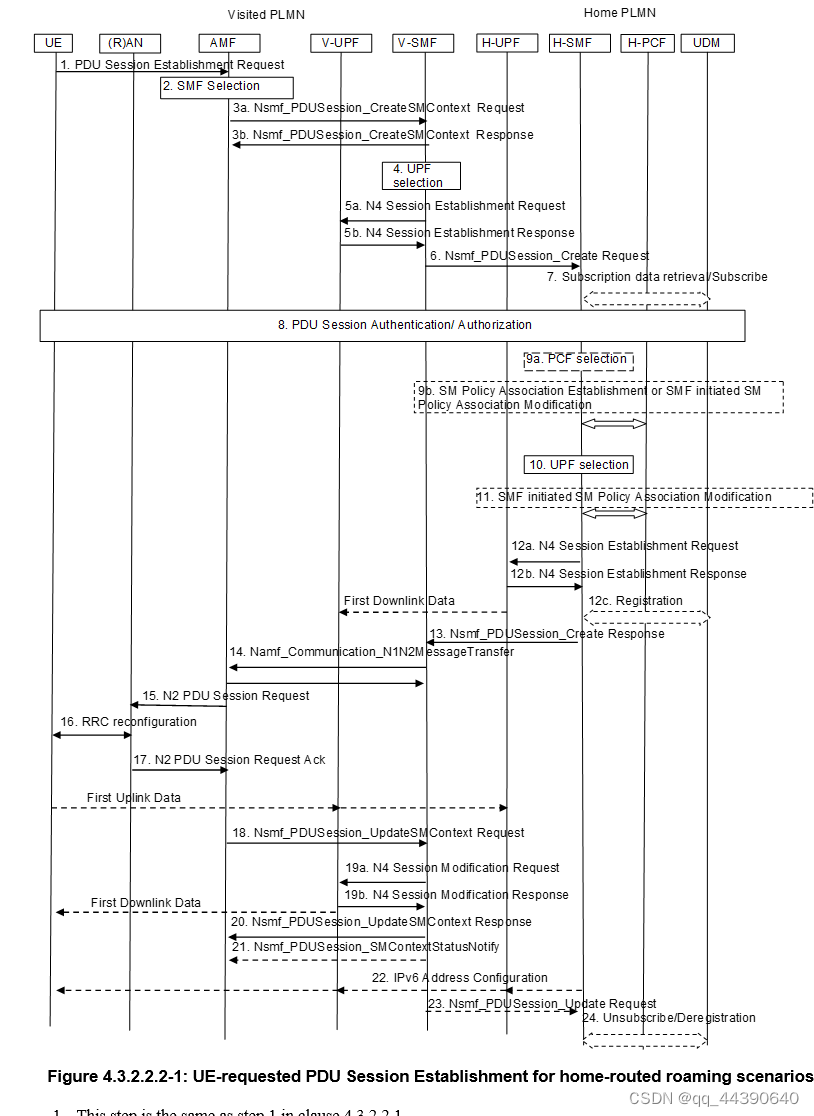

PDU会话建立流程主要用于创建新的PDU会话，在PDU会话创建成功后，网络为UE分配了IP地址，并且建立了UE到DN的专用通道，UE可使用该IP地址访问位于DN上的业务；或者PDU会话建立流程也用于会话的跨系统切换，或者与N3GPP间的会话切换。

非漫游

七、5g切换

XN及N2切换前提条件：
1、当基站间存在Xn接口，且基站连到同一个AMF（即不需要换AMF）时触发Xn切换。
2、当基站见无Xn接口或者基站不连到同一个AMF（即需要换AMF）时触发N2切换，例如异厂家之间切换或XN链路异常。

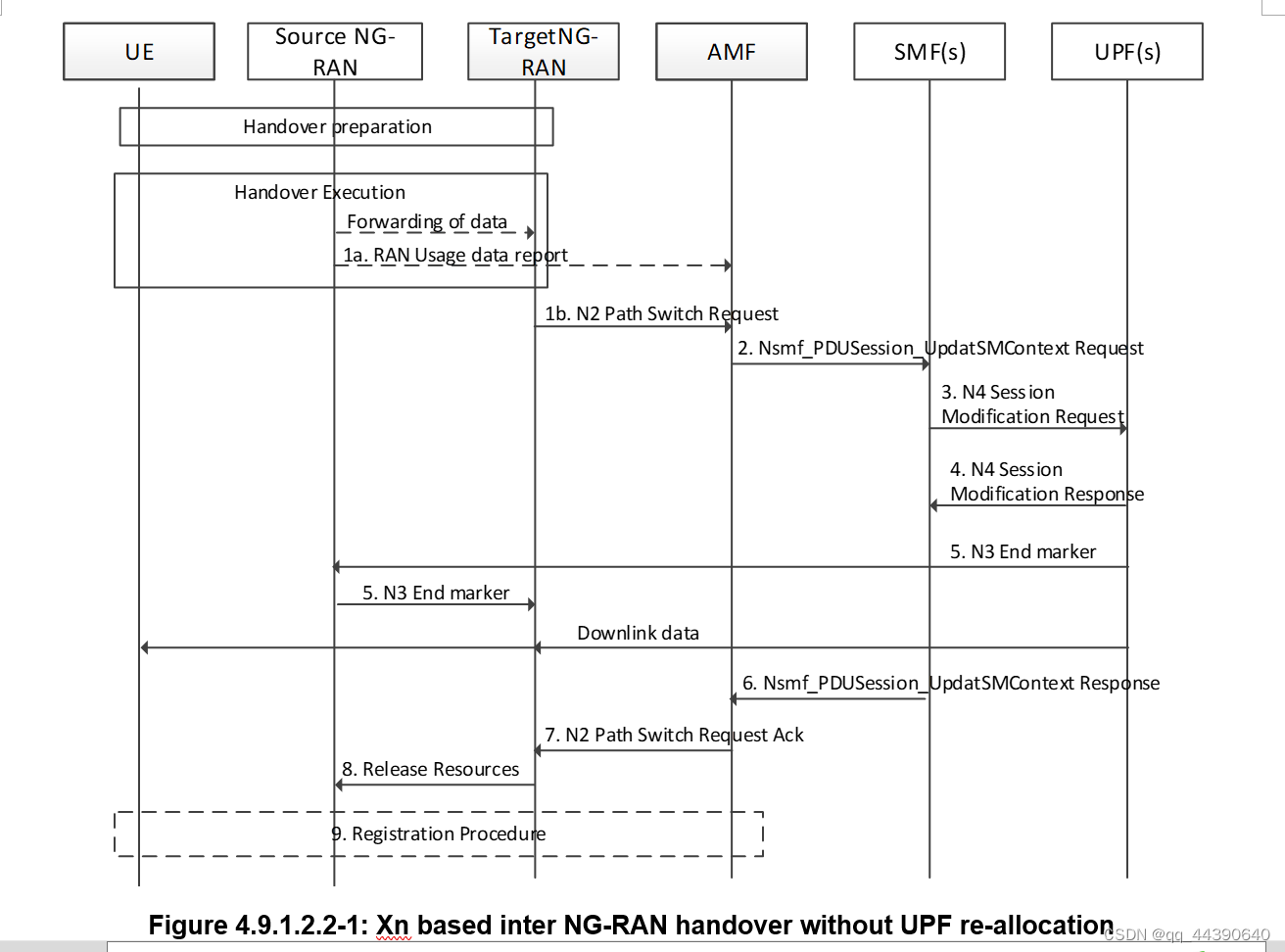

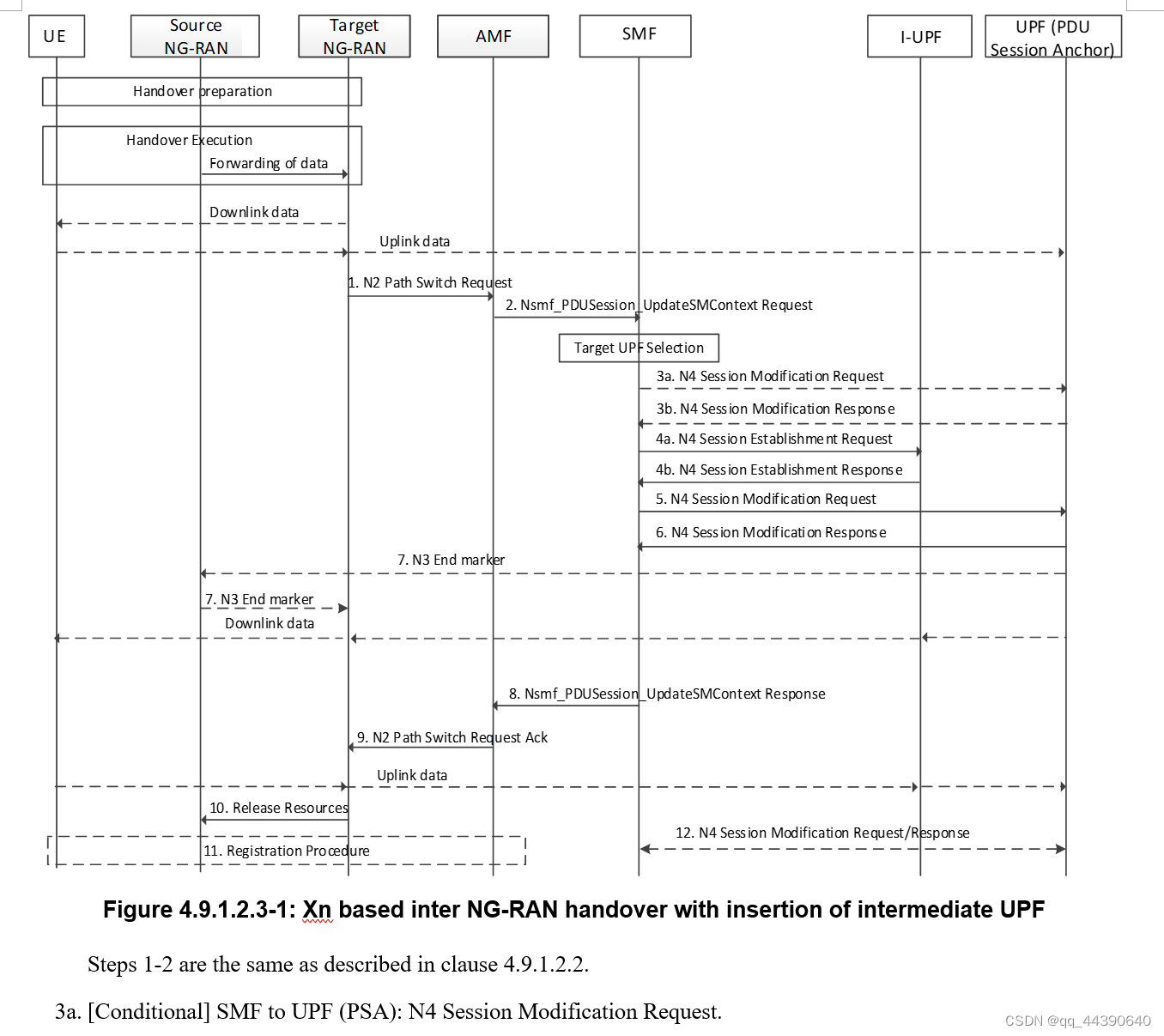

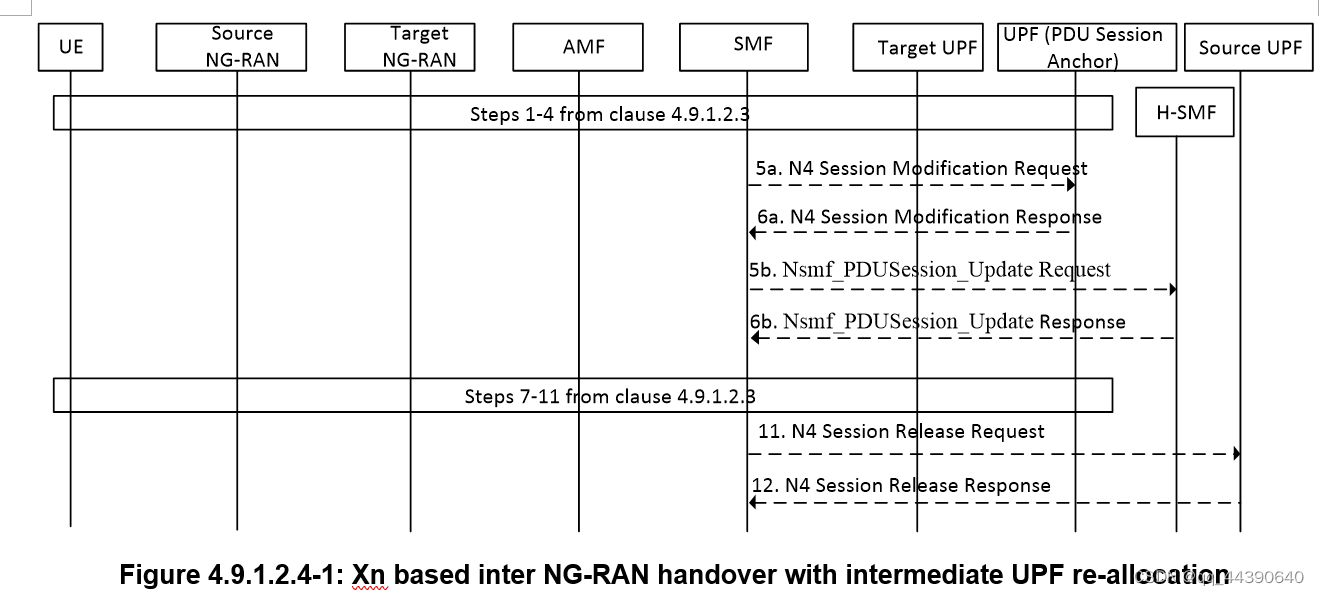

XN切换

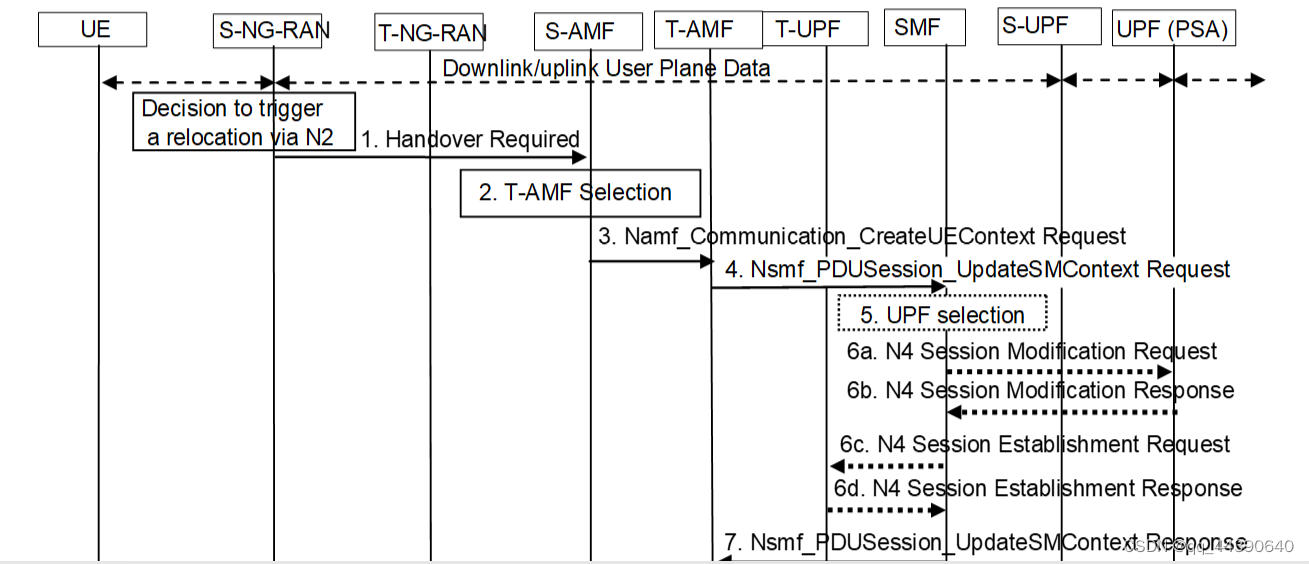

N2切换

八、45G互操作（EPC与5GC互通)

1、主要包括基于N26和无N26的方案。有N26的方案支持连接态切换，而无N26方案不支持连接态切换。无N26方案的连续性依赖终端的制式支持，若终端同时支持4G和5G连接，即dual radio，则可以在两个系统中同时注册，这样可以减少切换PDU会话导致的时延和丢包。但，即使支持dual radio，也无法避免丢包。
2、PGW-C+SMF与QoS flow 4G承载映射，PGW-C+SMF可将每个GBR的QoS flow分别映射为一个4G GBR的承载，将所有Non GBR的QoS flow映射到缺省承载。PGW-C+SMF也可以将Non GBR QoS flow映射到dedicated Non GBR 承载。在会话建立和修改时，PGW-C+SMF将映射关系发送给UE和基站(5G QOS参数通过PCO发送给UE)。

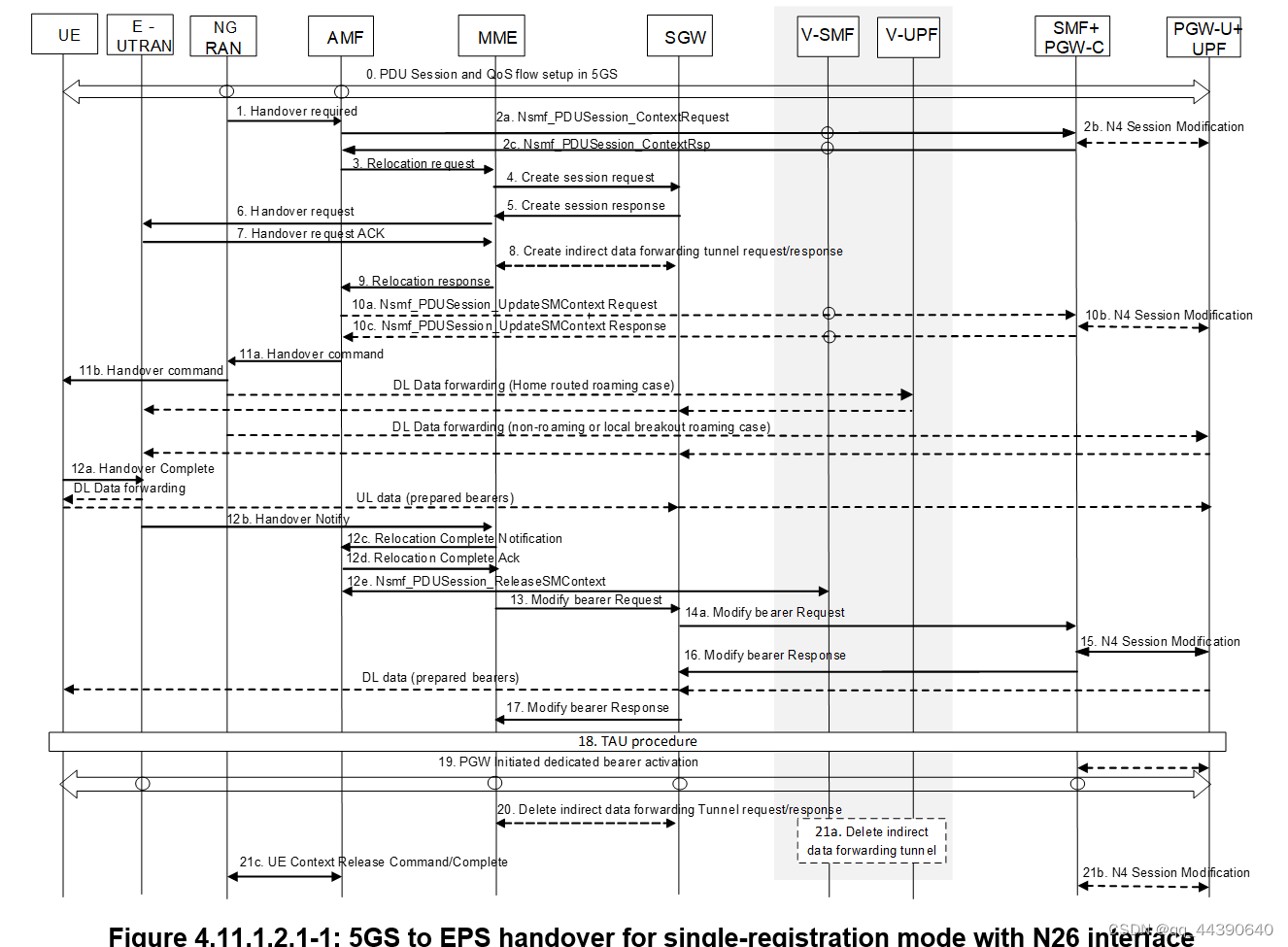

5G切换到4G(N26)

需要注意：
1、PGW-C+SMF将5G会话上下文转换成4G EPS bearer context，并将EPS bearer context发送给AMF（见步骤2），若是Home Routed场景，V-SMF将EPS bearer context发送给AMF。
2、AMF将PDN连接上下文、安全上下文、MM上下文通过N26发送给目标MME。（见步骤3）
3、在切换完成后，PGW-C+SMF将发起专用承载建立，将之前没有映射到承载的QoS flow映射到承载，或者将映射到缺省承载的QoS flow映射到其他承载（见步骤19）

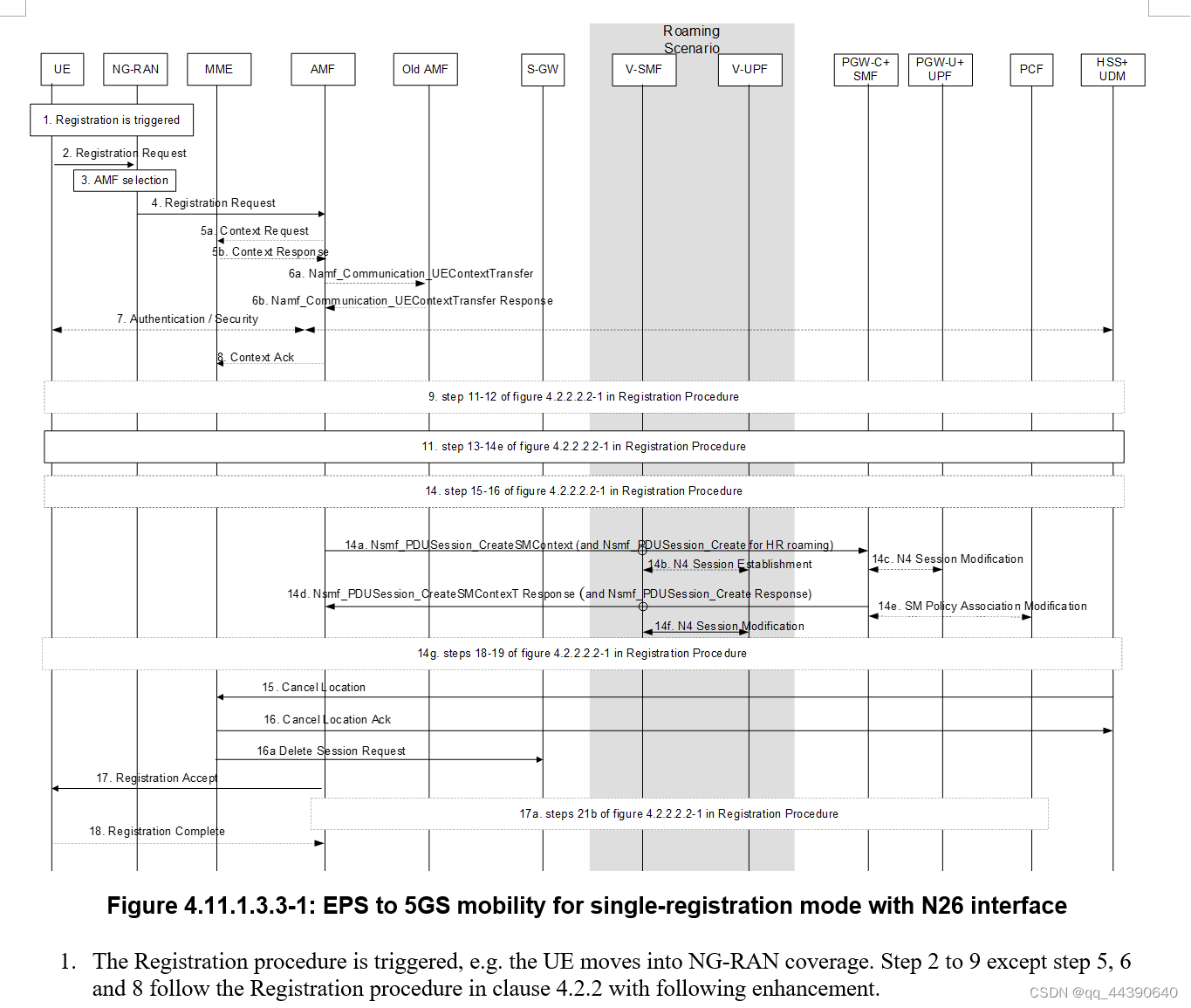

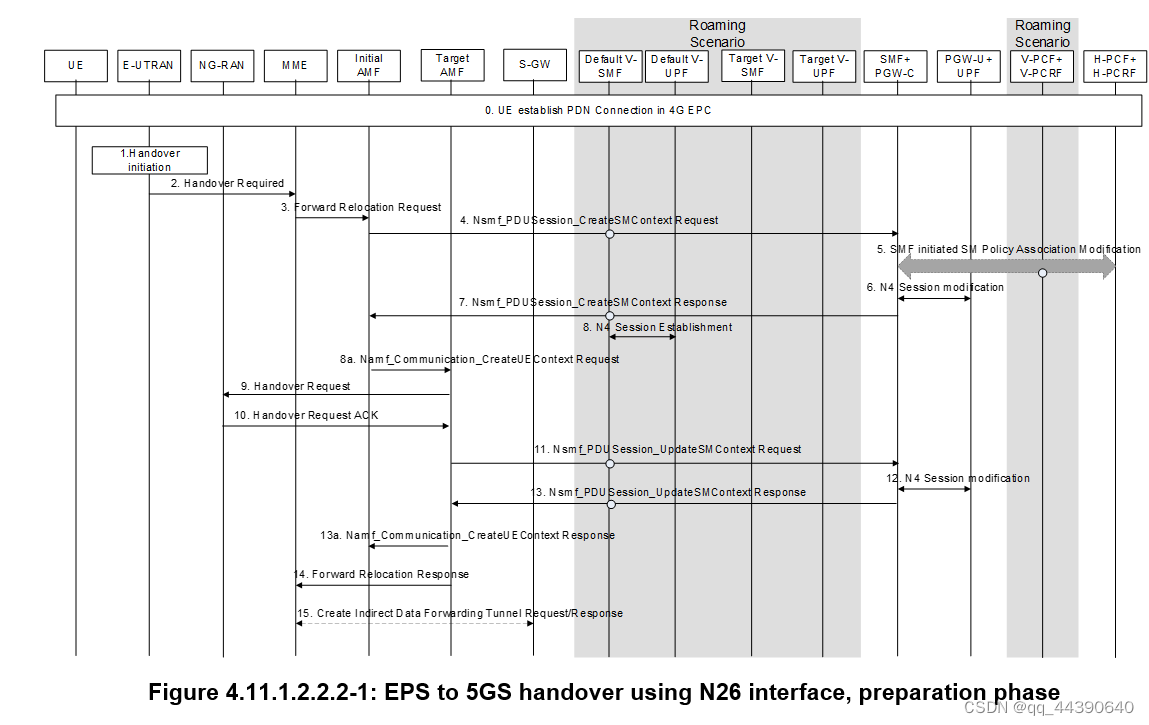

EPS切换到5G(使用N26)

需要注意：
1、MME将PDN连接上下文、4G安全上下文、MM上下文发送给AMF，AMF将4G安全上下文映射为5G安全上下文，4G MM上下文映射为5G MM上下文。
2、AMF获取PDN连接上下文获得PDN连接对应的SMF+PGW-C。
3、非HR场景，AMF将PDN连接的上下文发送给SMF+PGW-C，SMF+PGW-C根据缺省承载标识找到会话对应的上下文，获取PDU Session ID和5G会话上下文，根据UE的位置，SMF+PGW-C可能选择中间UPF，并根据5G会话上下文生成N2 SM request，通过AMF发送给目标基站，以准备无线资源，SMF+PGW-C将会话对应的PDU Session ID、S-NSSAI发送给AMF。
4、HR场景，AMF选择缺省V-SMF。此时，在非HR场景的基础上，AMF还根据V-SMF确定缺省S-NSSAI，并发送给V-SMF，此时，N2 SM Request由V-SMF生成，在N2 SM Request中携带AMF发送的缺省S-NSSAI。
5、MME选择Initial AMF，Initial AMF经过步骤4到7从PGW-C+SMF获取会话对应的S-NSSAI，Initial AMF根据会话对应的S-NSSAI（s）选择target AMF，并调用Namf_Communication_CreateUEContext Request将UE上下文发送给Target AMF。Target AMF根据S-NSSAI选择V-SMF或I-SMF，并重新建立会话路径。 步骤14的Forward Relocation Response经过initial AMF发送给MME。

空闲态5g到4G流程(使用N26)

需要注意：

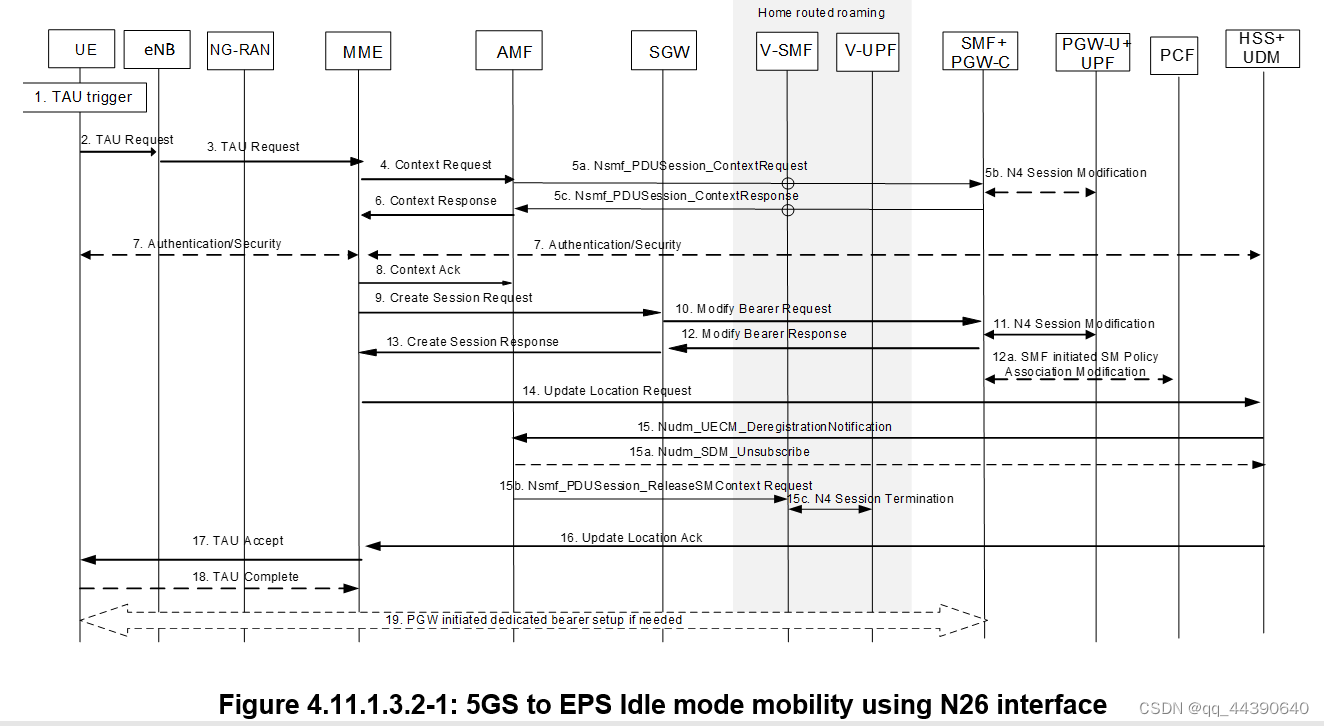

1、当UE移动到EPS的覆盖范围时，UE发起TAU流程，UE将5G GUTI映射为EPS GUTI发送给MME，MME根据映射的EPS GUTI查找old AMF。UE使用5G安全上下文对TAU消息进行完整性保护，AMF对TAU消息进行验证（步骤4）。
2、AMF从PGW-C+SMF获取EPS bearer context时，AMF将MME的能力发送给SMF，SMF根据MME的能力确定是否将以太类型会话映射为Non IP，SMF将5G会话上下文映射为4G EPS bearer context并发送给AMF，QoS flow到承载的映射参见有N26时5GS到EPS的切换流程。
2、在TAU结束后，PGW-C+SMF根据需要创建专用承载。
3、HSS+UDM中只保留一个MME或AMF的信息，HSS+UDM取消了AMF的注册，见步骤15。

空闲态E45到5G移动流程(使用N26)

需要注意：
1、当UE移动到5GC的覆盖范围时，UE发起注册流程，UE将EPS GUTI映射为5G GUTI发送给AMF。UE使用EPS安全上下文对注册消息进行完整性保护，MME对注册消息进行验证（见步骤5）。
2、AMF将4G MM context映射为5G MM context（其中包括映射的安全上下文）。

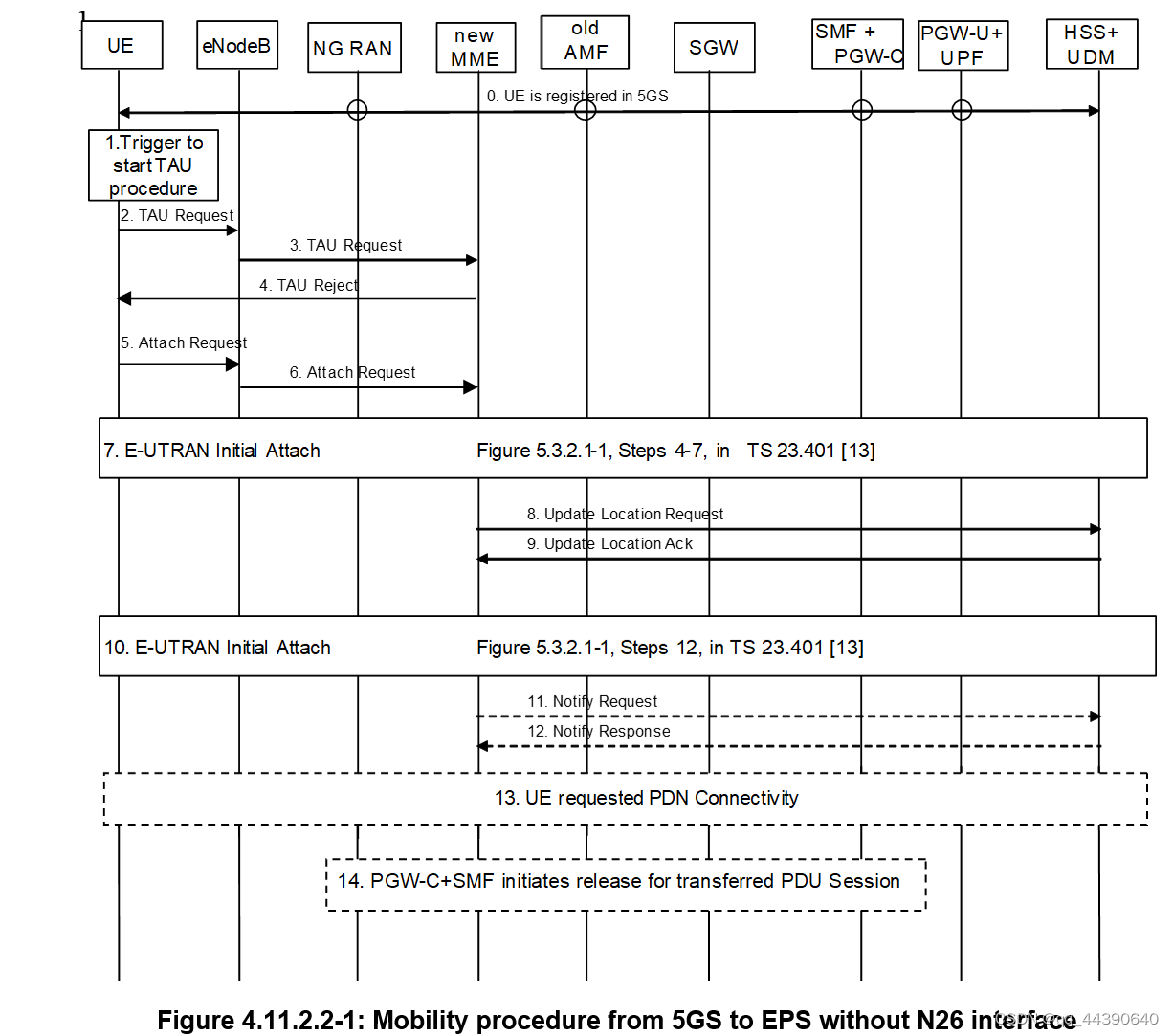

5G 到4G移动流程(没有N26接口)

需要注意：
1、支持Dual registration模式的UE从第5步开始执行。
2、支持Single registration模式的UE从第1步或第5步开始执行，但若要支持会话切换（即IP地址不变），则需从第5步开始执行。
2、当UE移动到EPS覆盖范围时，UE可能会发起TAU（即从第1步开始执行），UE提供从5G GUTI映射的EPS GUTI，MME判断UE之前接入AMF，且系统支持无N26的interworking，则MME拒绝TAU，UE重新发起附着流程。这种情况下不支持无N26的会话切换。
3、若UE没有发送TAU，则UE在PDN connectivity request中携带“handover”指示，以便MME根据HSS+UDM中的APN与PGW-C+SMF的映射关系选择PGW-C+SMF，并且在PCO中携带UE想切换的会话对应的PDU Session ID，以便PGW-C+SMF可以根据PDU Session ID找到对应的5G会话上下文。若TAU被拒绝，则UE携带IMSI，并且不能携带Handover指示。

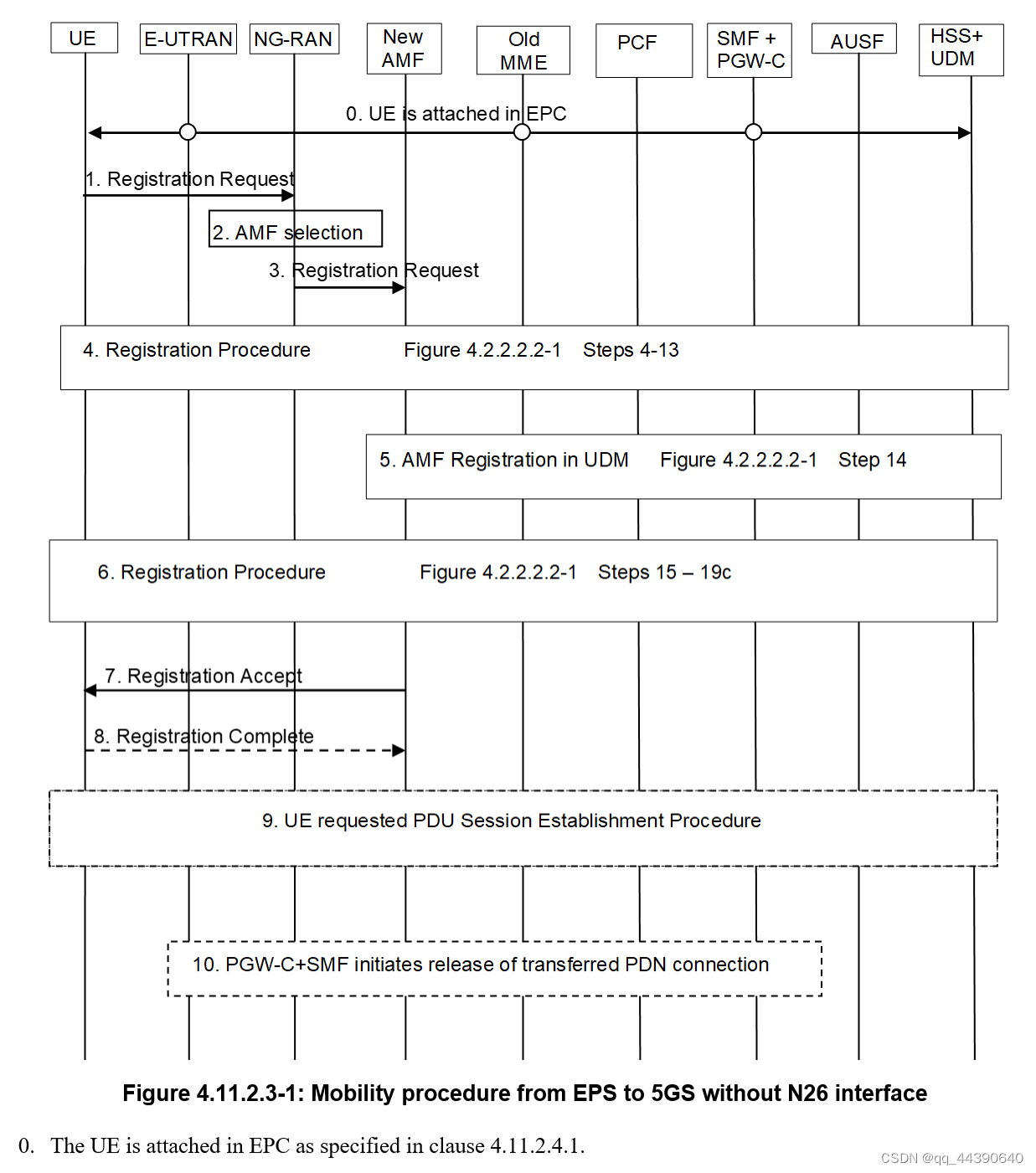

4G到5G移动流程(没有N26接口)

需要注意：
1、在PDN连接建立时，UE分配PDU Session ID，并通过PCO发送给PGW-C+SMF。PGW-C+SMF确定会话对应的5G S-NSSAI，并通过PCO发送给UE。
2、单注册模式UE在注册请求中携带registration update和从4G移入指示、从4G GUTI映射的5G GUTI、可选的native 5G GUTI给AMF。UE在RRC消息中将已建立PDN连接对应的5G S-NSSAI发送给基站，以便基站根据S-NSSAI选择AMF。
3、双注册模式UE在注册请求中携带initial registration和native 5G GUTI 或者 SUPI。
4、AMF发送注册请求给HSS+UDM，在注册请求中指示不取消MME注册，HSS+UDM不给MME发送Cancel Location(见步骤5)。
