CASS 用户坐标系转换到世界坐标系

1 问题描述

有时别人给的图纸不是世界坐标系与测的数据匹配不上，这是因为用户对图形进行了偏移处理，处于用户坐标系下。

2 解决办法

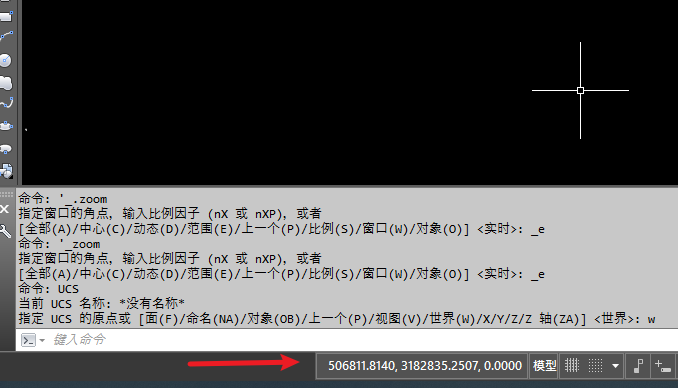

在CASS界面输入命令UCS
ucs是cad制图中经常用到的命令。常用的用途有设置用户坐标系和切换世界坐标系。
世界坐标系是cad软件自带的坐标系统，其自定了原点和向量，这个是用户无法修改的东西。用户能修改的是用户坐标系。

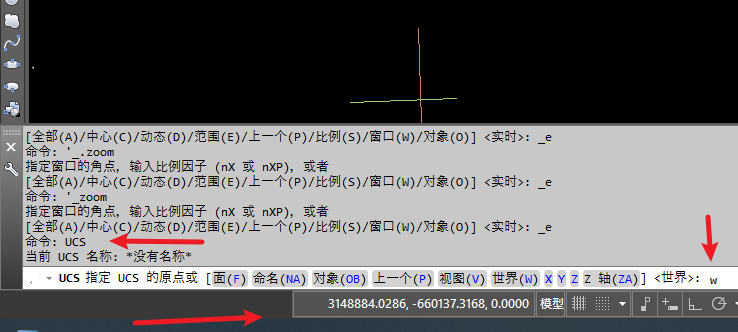

然后输入W，此时已经转换成功。

有时候会发现文字和标注不见了，而坐标系看起来正常，这个时候可能在三维的视图里面。三维切换平面后文字和标注就会显示出来。方法是输入 plan 命令，选择 w 命令。
