在很多情况下，用户希望变频器能在其通讯恢复后自动复位总线故障。例如用户在下载PLC硬件组态时，变频器一般就会报总线故障，这时用户需要先确认这个故障后才能启动变频器。本文介绍了SINAMICS G120变频器在使用PROFIBUS或PROFINET通讯时，如何通过变频器参数配置来实现总线故障的自动复位，免去了每次通讯恢复后手动复位的操作。

PROFIBUS或PROFINET总线故障后产生的故障代码

当SINAMICS 变频器现场总线通讯失败时，不同的通讯接口会产生不同的总线故障。
对于有PROFIBUS接口G120/G120C/G120D /G120P ，产生的故障有：

F01910 总线接口设定值超时
F07220 变频器的PLC 控制信号丢失(仅在运行时）

对于有PROFINET接口G120/G120C/ G120D/G120P，产生的故障有：

F08501 PROFINET: 设定值超时
F07220 变频器的PLC 控制信号丢失(仅在运行时）

使用自由功能块（FFB）来自动复位总线故障

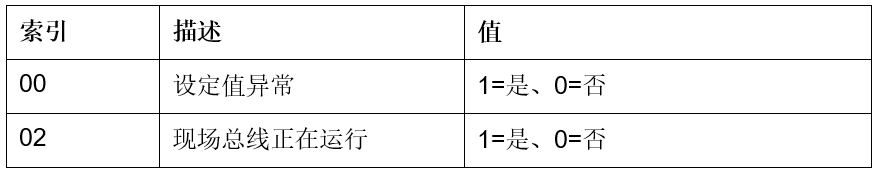

   如果要使用自由功能块来自动复位总线故障，必须要知道当前变频器的通讯状态。参数r2043用来指示当前的通讯状态。

在这里插入图片描述
总线故障恢复时，参数r2043的位0从1跳变为0，取反之后相当于从0变为1，用取反之后的信号与总线运行信号r2043.2进行逻辑与运算，运算结果输入到MFP功能块，产生一个持续100ms的脉冲信号关联到参数P2105用来复位总线故障。

相关的功能图如下：

<图1-1 自动复位总线故障功能图>

相关的参数设置详见下面的表格：

<表1-1 自动复位总线故障参数表>
