基于COM Interop的AutoCAD二次开发如何在程序内部加载dll文件

基于COM Interop的AutoCAD二次开发如何在程序内部加载dll文件

---

前言

我的上一篇文章已经介绍了如何通过COM Interop创建一个独立的AuoCAD二次开发应用程序。但是在开发过程感觉有些吃力，一方面是对这种开发方式运用还不熟练，另一方面是这种方法网上的资料真的很少。而基于.net api来开发AutoCAD的资料却很多，但是这种方式只能编译出一个dll文件，用起来不是很方便。于是我灵机一动，能否用COM Interop方式做主界面，然后在程序内部调用.net api方式生成的dll文件呢？嘿嘿，好一个围魏救赵，曲线救国…

---

一、开发工具

我使用的是 Visual Studio 2017 + AutoCAD 2019 + .NET Framework 4.7.2。版本不是重点，可根据自己实际来选择。

二、通过.net api创建类库项目

（一）新建项目

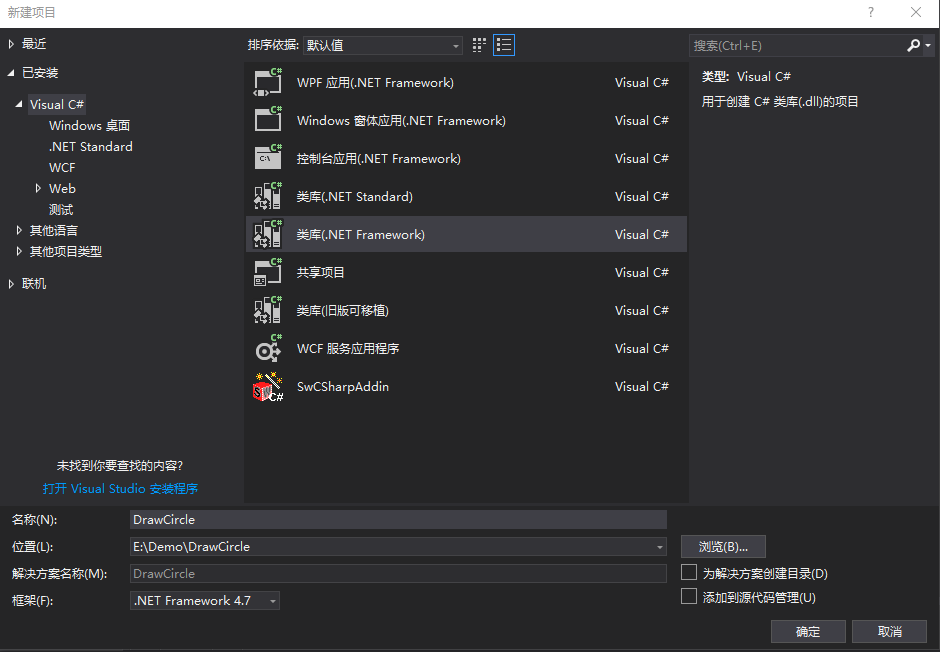

打开Visual Studio，新建一个类库（.Net Framework）项目。

（二）添加引用

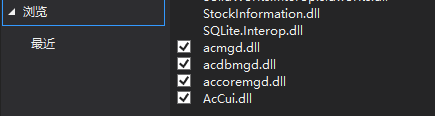

1. 选择创建的项目然后右键→添加→引用→浏览，在弹出的窗口中找到AutoCAD安装目录，依次添加accoremgd、AcCui、acdbmgd、acmgd这4个dll文件。注意：我用的是 AutoCAD 2019对应这4个类库文件，其它低版本可能只有其中3个，可自行去网上查询。

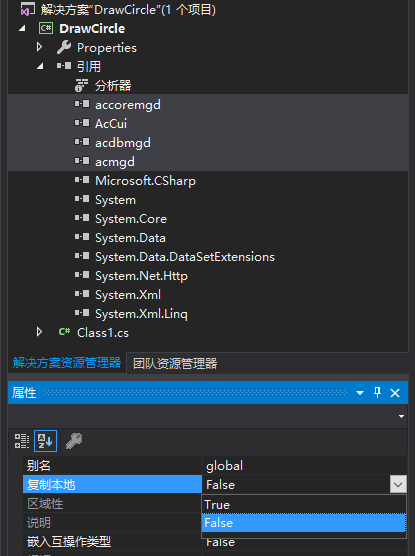

2. 选中这4个引用，在属性栏中将复制本地属性改为false。

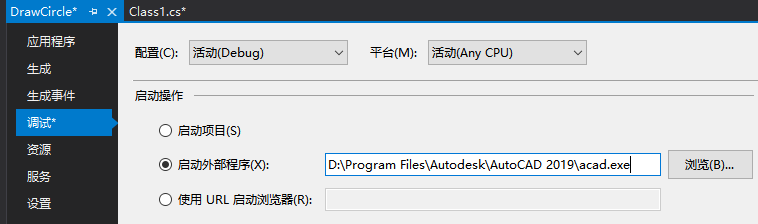

3. 选择创建的项目然后右键→属性→调试，启动操作一栏选择启动外部程序，点击浏览并定位到AutoCAD安装目录，选择AutoCAD主程序“acad.exe”文件。


（三）代码编写

回到Class1.cs代码编辑界面，添加如下代码：

using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using Autodesk.AutoCAD.DatabaseServices;
using Autodesk.AutoCAD.Geometry;
using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.Runtime;
using Autodesk.AutoCAD.EditorInput;

namespace DrawCircle
{

    public class Class1
    {

        [CommandMethod("Drawcircle")]//注册一个CAD命令
        public void drawcircle()
        {

            Transaction trans = HostApplicationServices.WorkingDatabase.TransactionManager.StartTransaction();
            BlockTable bt = (BlockTable)trans.GetObject(HostApplicationServices.WorkingDatabase.BlockTableId, OpenMode.ForRead);
            BlockTableRecord btr = (BlockTableRecord)trans
