核心网架构演变过程

2G GSM核心网架构

BTS：Base Transceiver Station 基站收发单元
BSC：Base Station Control 基站控制器
MSC：Mobile Switching Center 移动交换中心
VLR：Visitor Location Register 来访位置寄存器
HLR：Home Location Register 归属位置寄存器
AUC：Authentication Center 鉴权中心
SGSN：Serving GPRS Support Node 服务GPRS支持节点
GGSN：Gateway GPRS Support Node 网关GPRS支持节点
*黑色部分为原2G的架构，红色部分为2.5G新增

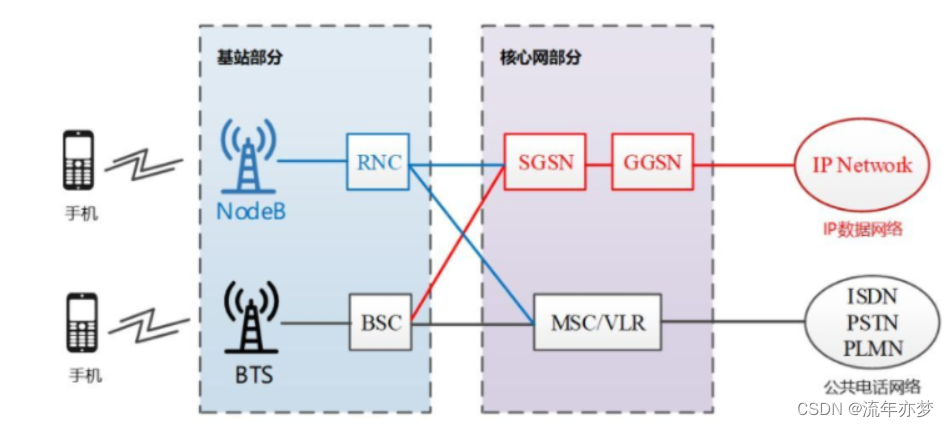

3G UMTS核心网架构

RNC：Radio Network Controller
*蓝色部分为3G新增

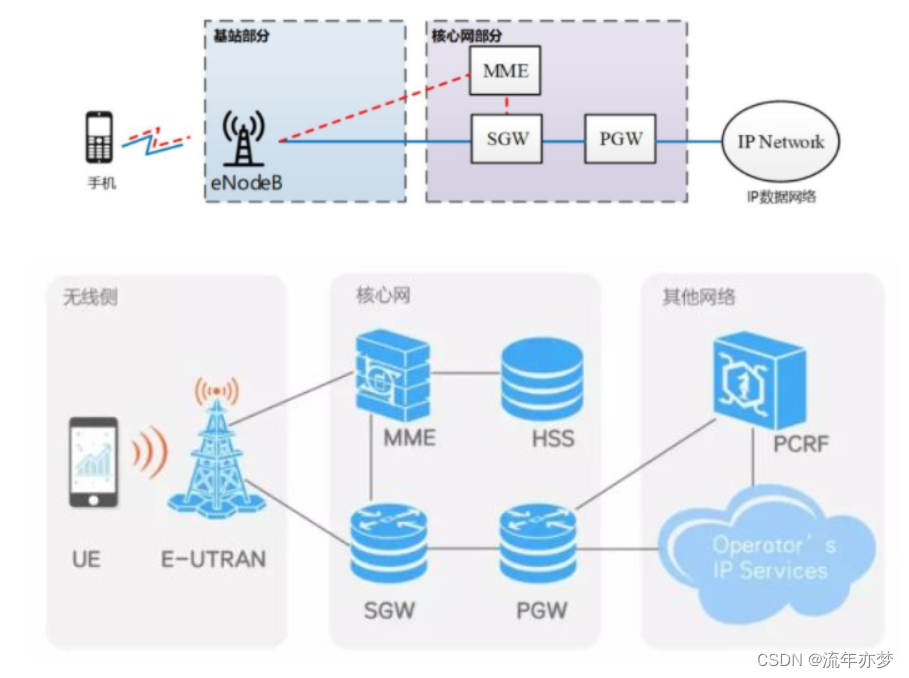

4G LTE核心网架构

MME：Mobility ManagementEntity 移动管理实体，专注于移动性管理
SGW：Serving Gateway 服务网关
PGW：PDN Gateway PDN网关（PDN Packet Data Network 分组数据网络）
*SGW和PGW共同进行会话管理和数据传输。
HSS：Home Subscriber Server 用户归属地服务器
PCRF：Policy and Charging Rule Function 策略和计费规则功能

5G NR核心网架构

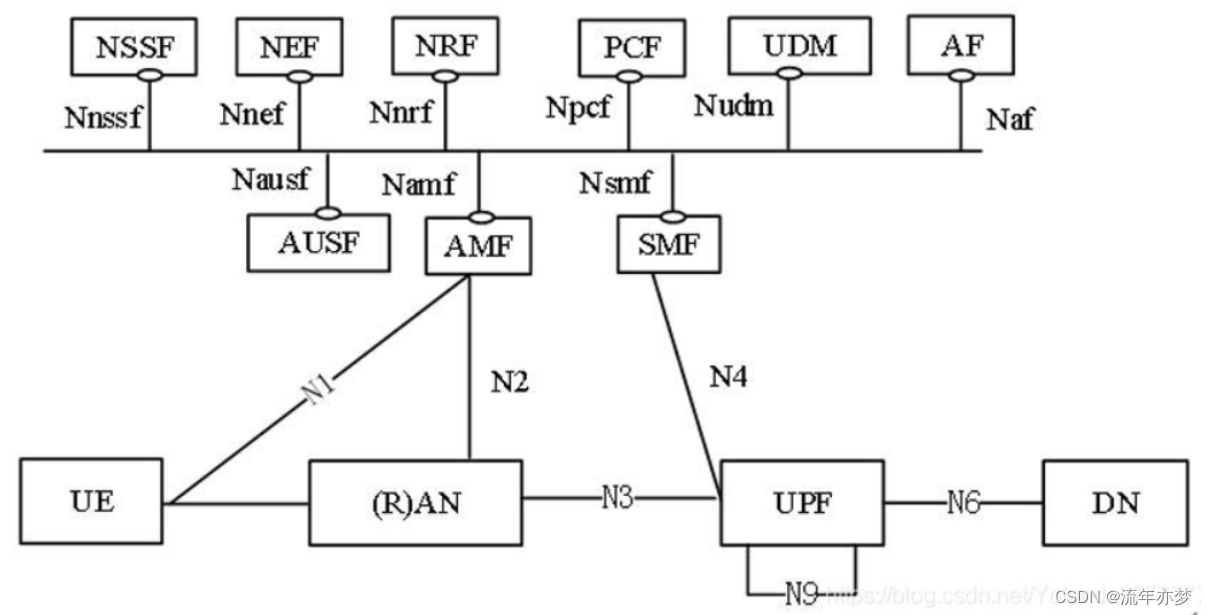

非漫游时的5G系统架构参考模型，基于业务，采用SBA架构（Service Based Architecture，即基于服务的架构）

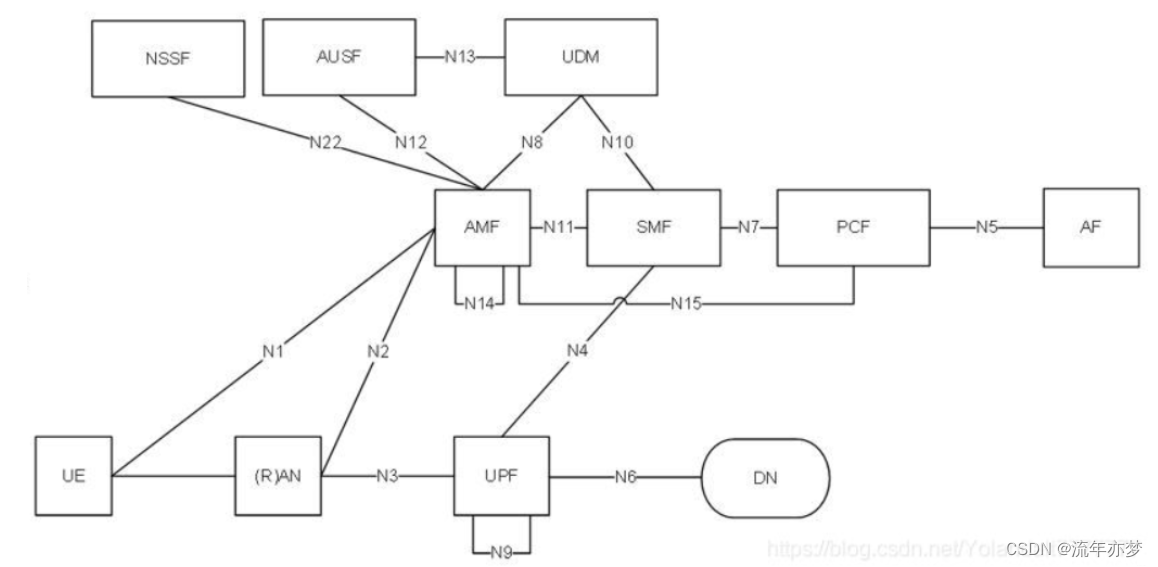

非漫游下基于参考点的5G系统的架构模型

网元

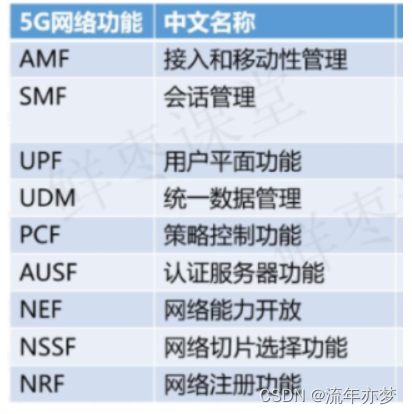

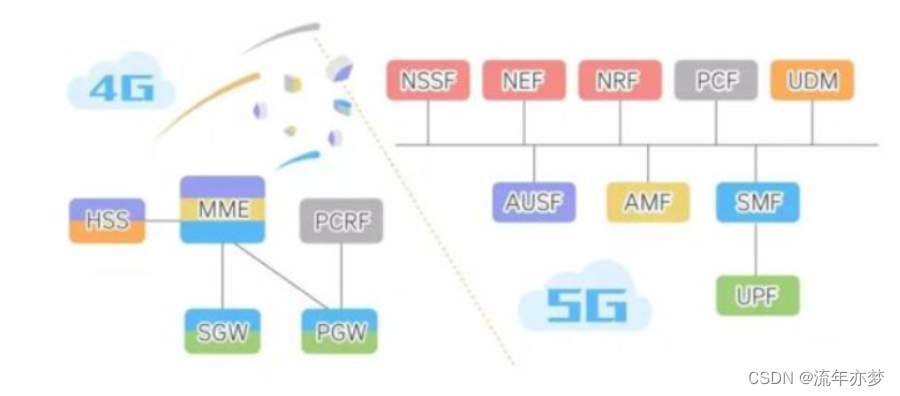

将4G和5G网元放在一起看：

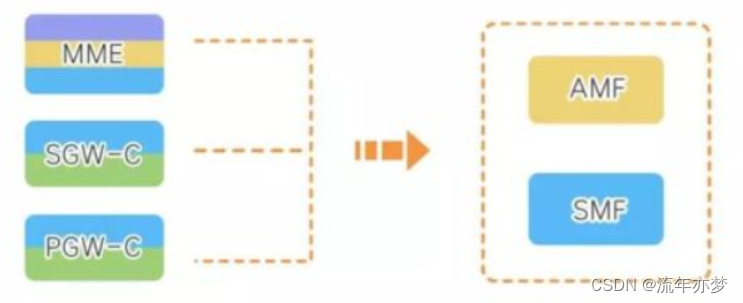

（控制面）负责移动性和会话管理的NF：
AMF：接入和移动性管理功能，管理5G无线接入的请求，进行注册管理，连接管理，可达性管理，移动性管理等功能
SMF：会话管理功能。会话管理，例如会话建立，修改和释放。
对应4G架构中的MME和SGW/PGW控制面的功能

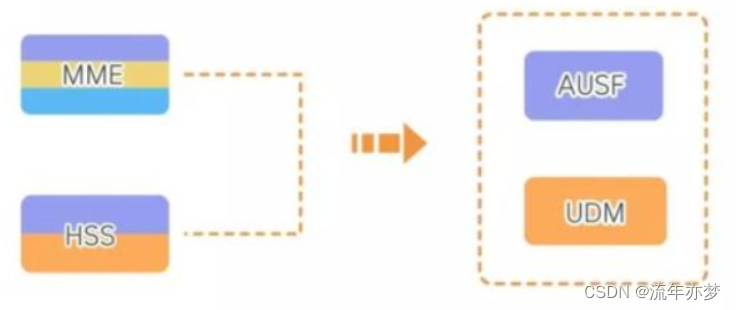

（控制面）负责用户数据管理的NF：
UDM：统一数据管理功能Unified Data Management，负责用户标识、签约数据、鉴权数据的管理、用户的服务网元注册管理（比如当前为终端提供业务的AMF、SMF等，如当用户切换了访问的AMF时，UDM还会向旧的AMF发起注销消息，要求旧的AMF删除用户相关信息）。
AUSF：鉴权服务功能Authentication Server Function，用于接收AMF对UE进行身份验证的请求，通过向UDM请求密钥，再将UDM下发的密钥转发给AMF进行鉴权处理

（控制面）PCF–PCRF
PCF：Policy Control function 策略控制功能，支持统一的策略框架去管理网络行为，提供策略规则给网络实体去实施执行，访问统一数据仓库（UDR）中的策略决策相关的用户信息
（控制面）新增的NF：
NEF：网络开放功能，负责对外开放网络的数据
NRF：网络存储功能，负责对NF进行登记和管理
NSSF：网络切片选择功能，用来管理网络切片相关的信息

（控制面）两个没画在图中的NF：
UDR：统一数据仓库功能Unified Data Repository，用于UDM存储或读取用户数据以及PCF存储策略数据或者读取策略数据。

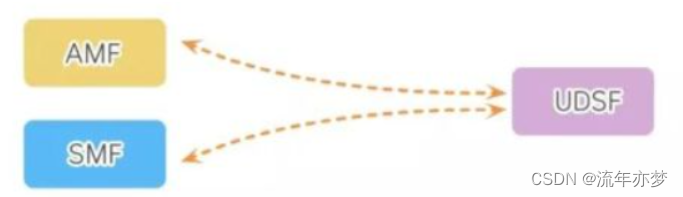

UDSF：非结构化数据存储功能，存储特定NF的非结构化数据，例如AMF和SMF使用的会话ID、状态数据

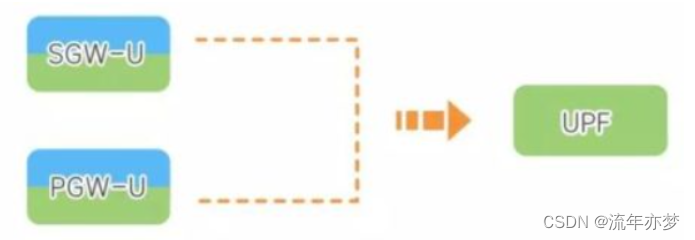

（用户面）UPF：用户平面功能，代替了SGW和PGW中用户面的路由和转发功能。分组路由和转发，数据包检查，用户平面部分策略规则实施。

接口

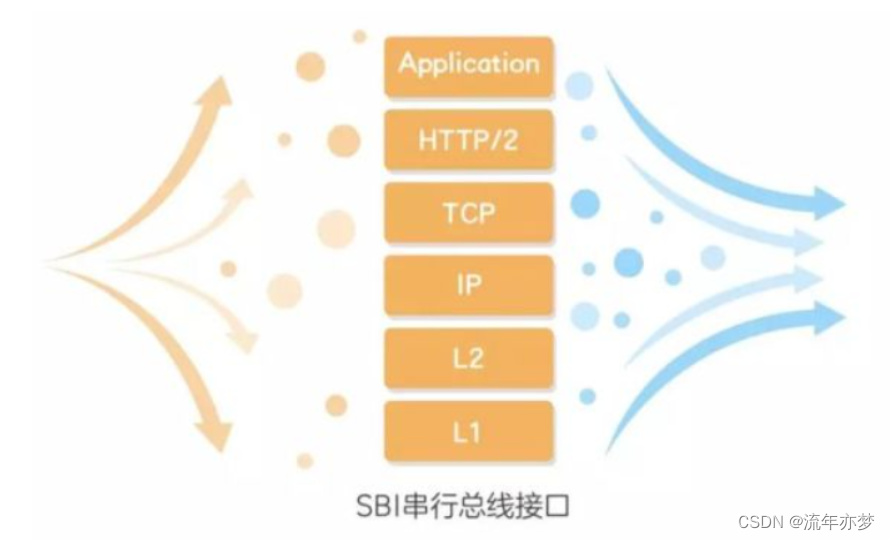

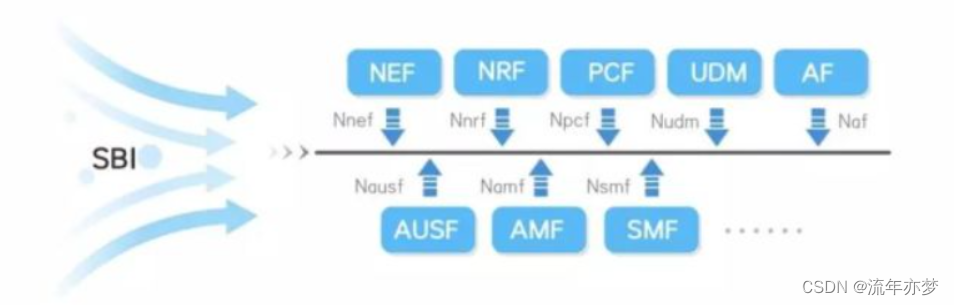

控制面的NF摒弃了传统的点对点通讯方式，采用了基于服务化架构的SBI串行总线接口协议，传输层统一采用了HTTP/2协议，应用层携带不同的服务消息

应用到每个NF身上即为服务化接口，因为底层传输方式相同，所有的服务化接口就可以在同一总线上传输，可称为总线通讯方式。

工作过程：每个NF通过各自的服务化接口对外提供服务，并允许其他获得授权的NF访问或调用自身的服务。提供服务的NF被称为NF服务提供者，访问和调用服务的NF被称为NF服务使用者。他们之间通过订阅和通知的方式进行具体的消息交互。
