#与DHT11通信协议兼容的温湿度传感器——GXHT11

与DHT11通信协议兼容的温湿度传感器——GXHT11

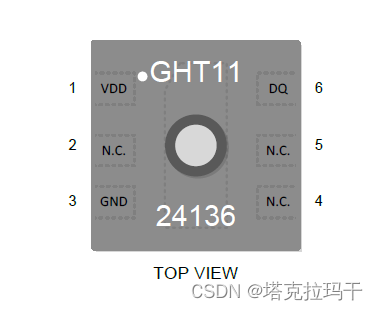

传感器封装介绍

传感器尺寸为2mm * 2mm,DFN6封装，各管脚定义如下：

引脚	描述
1	VDD接电源
3	GND接地
6	DQ引脚，接主机通信IO
2，4，5	无连接，建议悬空

#基本参数

• 电源电压：2.6V ~ 5.5V

• 转换电流：350μA

• 待机电流：0.5μA

• 通信接口：单线

• 工作温度：-40~125℃

• 工作湿度：0~100%

通信协议

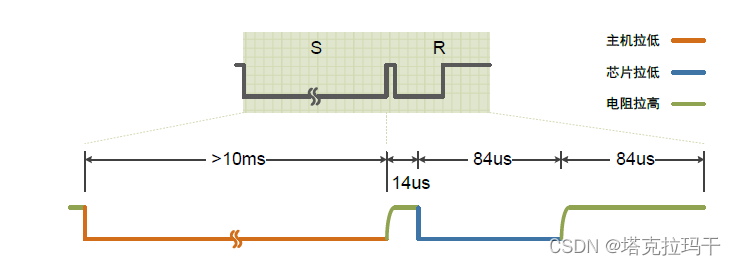

发送10ms以上的低电平传感器就会返回应答信号。

/**********************************************
函数名： void GXHT11_Rst(void)
参数说明：无
返回值：无
函数作用：主机发送复位信号
***********************************************/
void GXHT11_Rst(u8 txd)
{
  GXHT11_config();
  DQ_OUT( txd);											//配置成输出模式
  change_DQ_LOW( txd); //拉低数据线
  Delay_MS(18);    										//拉低至少18ms
  change_DQ_HIGH( txd); 	//拉高数据线
  Delay_US(14);     									//主机拉高20~40us
}

读数据1和0的时序如上图。

/**********************************************
函数名： void GXHT11_readbit(u8 txd)
参数说明：无
返回值：无
函数作用：主机读取数据
***********************************************/
u8 GXHT11_readbit(u8 txd)
{
  u8 retry = 0;
  //11的Bit开始信号为50us低电平
  while(GPIO_ReadInputDataBit(GPIO_DQ,change_DQ(txd)) && retry<100)//等待变为低电平(等待Bit开始信号)
  {
    retry++;
    Delay_US(1);
  }
    retry = 0;
  while(!GPIO_ReadInputDataBit(GPIO_DQ,change_DQ(txd)) && retry<100)//等待变高电平（代表数据开始传输）
  {
    retry++;
    Delay_US(1);
  }
    Delay_US(30);//等待30us
    //0信号为26-28us，1信号则为70us,所以说超过30us去读取引脚状态就可以知道传输的值了
  if(GPIO_ReadInputDataBit(GPIO_DQ,change_DQ(txd))) return 1;
  else return 0;
}

整个通信流程与DHT11兼容。

测试数据

传感器手册标明芯片温度的典型精度为±0.2，湿度典型精度为±2%，博主在温湿度箱实测数据如下：

与芯片温度做对比的是精度0.1以上的高精度温度计，基本符合手册所写的典型精度为±0.2。

芯片湿度是在%1精度内的温湿度箱测试的，受限于时间和条件只测试了25℃的湿度数据，基本符合手册标注的精度。

总结

GXHT11驱动程序与DHT11基本兼容，我使用相同程序方便读取了两款传感器，均能正常通信。而GXHT11的参数，包括工作电压范围、功耗、精度等会更好一些。
