循环冗余校验码

1、基本思想

循环冗余校验码的思想:

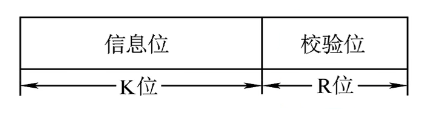

数据发送、接受方约定一个“除数”，K个信息位+R个校验位作为“被除数”，添加校验位后需保证二进制除法的余数为O。
收到数据后，进行除法检查余数是否为0。若余数非0说明出错，则进行重传或纠错

在这里插入图片描述

2、例：

设生成多项式为G(x)=x的3次方+x+的2次方+1，信息码为101001，求对应的CRC码。（讲解在3：15）
过程：
（1）通过生成多项式得到除数。
生成多项式可以写为1x的3次方+1x的2次方++0x的1次方1x的0次方，系数对应二进制数为1101
（2）检验位R=给定的生成多项式的最高次幂
k=信息码的长度=6，R=生成多项式的最高次幂=3，所以校验码位数=6+3=9
（3）确定校验位
信息码左移R位，低位补0。对移位后的信息码，用生成多项式进行模2除法，产生余数。

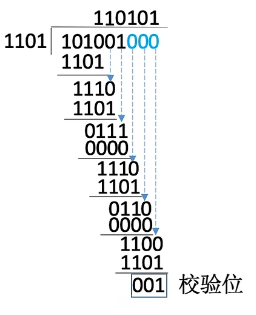

即101001000 模2除 1101
在这里插入图片描述
第一步，由于除数有4位，所以先取被除数的高4位，与除数商一次。模2除取商的方法为：只看当前被除数取出数的最高位，最高位为几，商为几。
第二步，进行模2减的运算（其实就是异或运算）。
第三步，被除数后边一位进行补充，再次进行这个过程。
所以，最后得到的对应的CRC码为 101001 001

（4）检错和纠错
发送: 101001001 记为C9C8C7C6C5C4C3C2C1
接收: 101001001 用1101进行模2除，余数为000，代表没有出错.

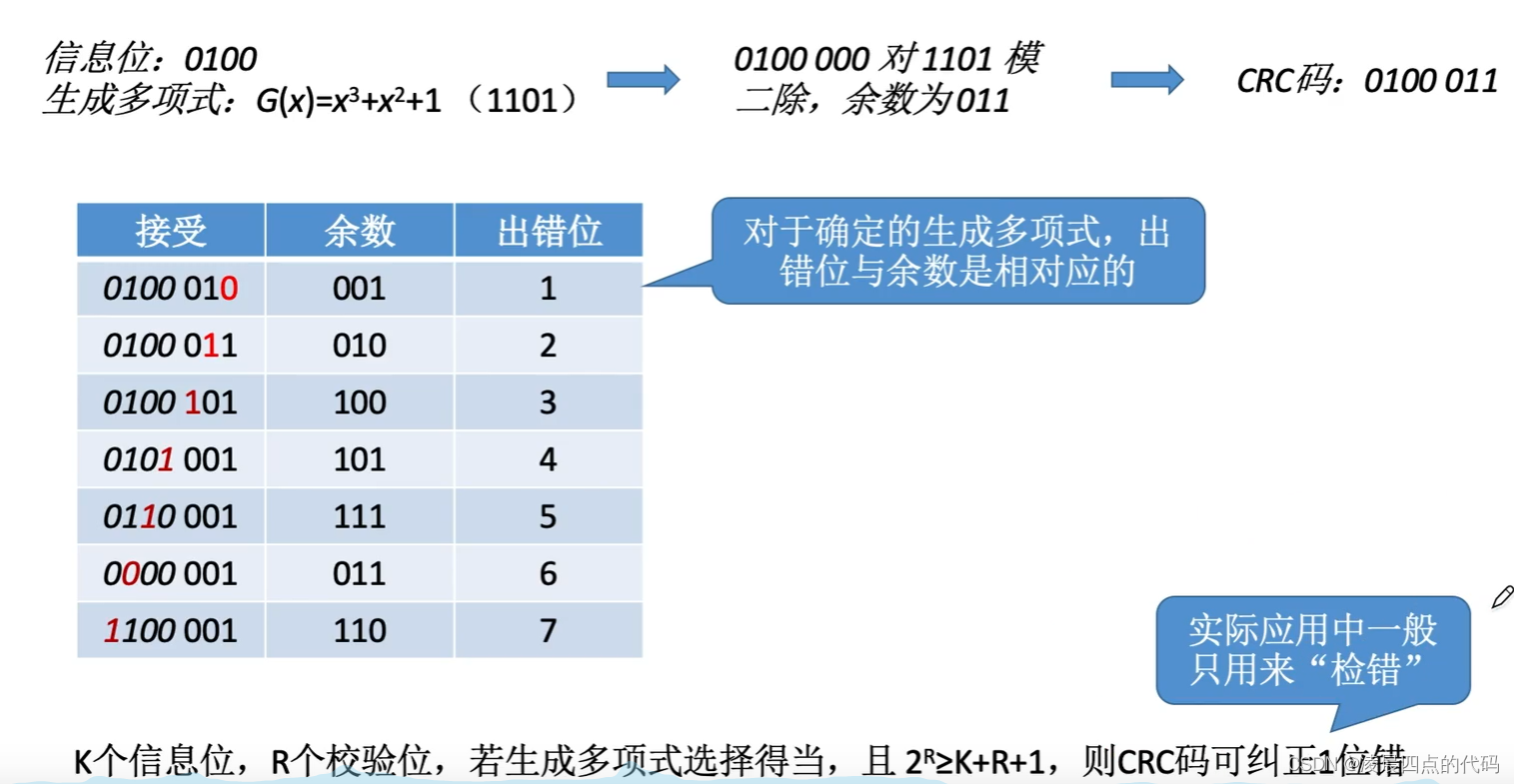

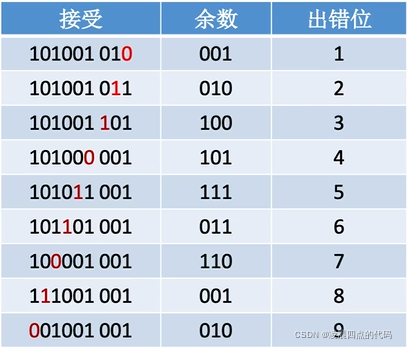

接收：101001011 用1101进行模2除，余数为010，代表C2出错（这句话的对错需要具体情况分析，由下表得可能是2，也可能是9）

在这里插入图片描述

只要我们确定了一个生成多项式，无论信息位怎么变化，最终余数的值和出错位对应是固定不变的。
此时，如果能满足2的R次方大于等于K+R+1，则CRC码可纠正一位错。
在这里插入图片描述

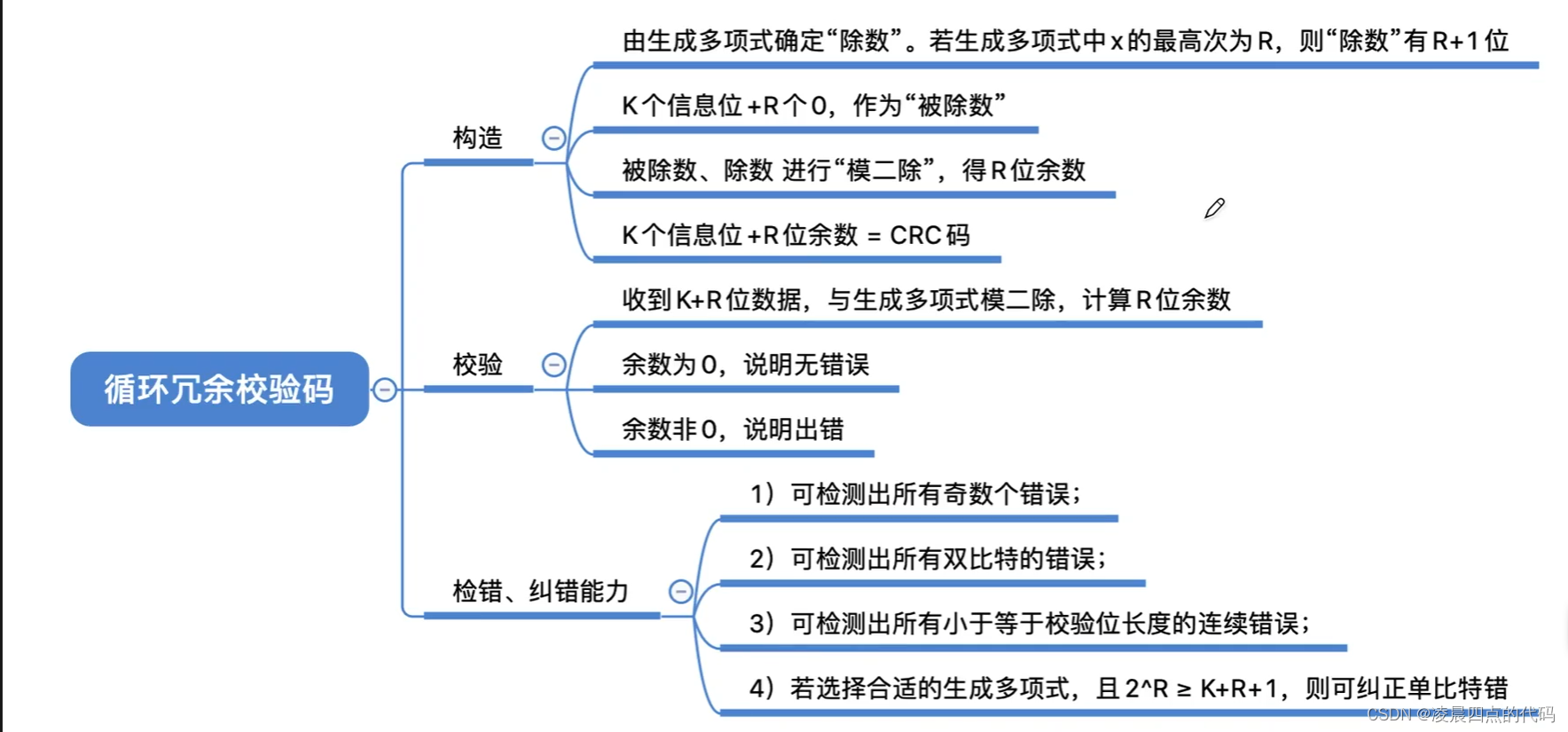

3、总结

在这里插入图片描述

二、定点数的表示

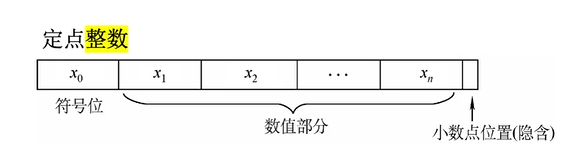

定点数：小数点的位置固定

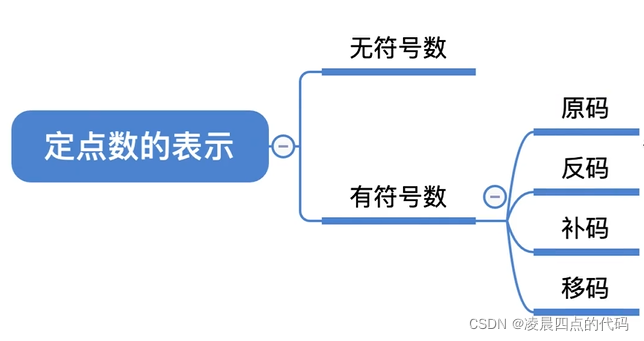

1、分类

在这里插入图片描述

2、无符号数

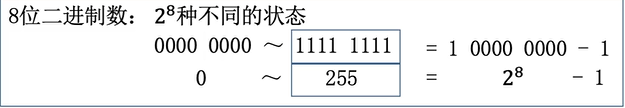

无符号数:整个机器字长的全部二进制位均为数值位，没有符号位，相当于数的绝对值。
在这里插入图片描述
n位的无符号数表示范围为:0 ～ 2的n次方 -1

3、有符号数

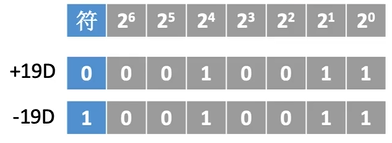

3.1、原码

在这里插入图片描述

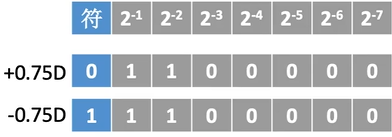

用尾数表示真值的绝对值，符号位“0/1”对应“正/负”

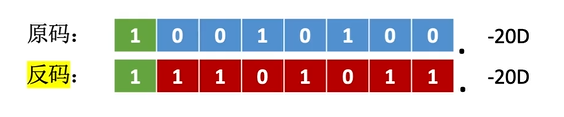

3.2、反码

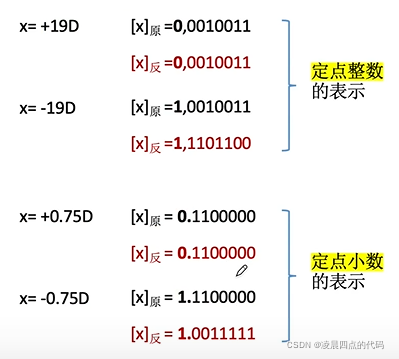

在原码基础上得到：

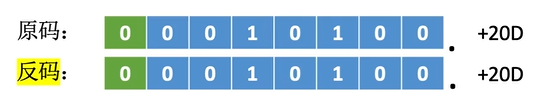

若符号位为0，则反码与原码相同
若符号位为1，则数值位全部取反

表示范围同原码
反码其实只是原码转变为补码的一个中间状态
在这里插入图片描述

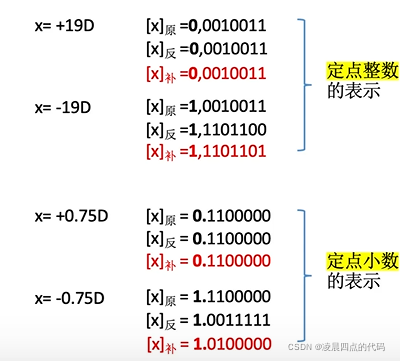

3.3、补码

原码转变为反码，反码转变为补码。
正数的补码=原码
负数的补码=反码末位+1(要考虑进位)
在这里插入图片描述

在这里插入图片描述

3.4移码

补码的基础上将符号位取反。
注意:移码只能用于表示整数
在这里插入图片描述

4、运算

在这里插入图片描述

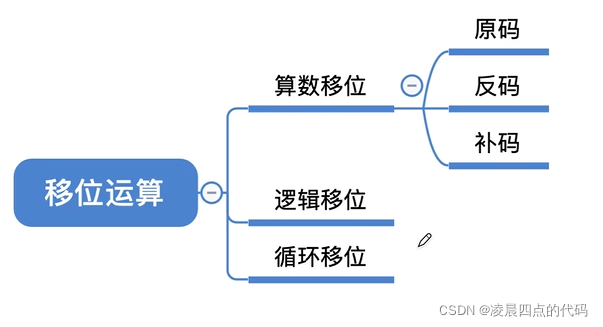

4.1、移位运算

在这里插入图片描述

4.1.1算术移位

通过改变各个数码位和小数点的相对位置，从而改变各数码位的位权。可用移位运算实现乘法、除法
（1）原码的算数移位：符号位保持不变，仅对数值位进行移位。

在这里插入图片描述

右移:高位补0，低位舍弃。若舍弃的位=0，则相当于÷2;若舍弃的位≠0，则会丢失精度
左移:低位补0，高位舍弃。若舍弃的位=0，则相当于×2;若舍弃的位≠O，则会出现严重误差

（2）反码的算数移位
反码的算数移位一正数的反码与原码相同,因此对正数反码的移位运算也和原码相同。
右移:高位补0，低位舍弃。
左移:低位补0，高位舍弃。
在这里插入图片描述

反码的算数移位――负教的反码数值位与原码相反，因此负数反码的移位运算规则如下，
右移:高位补1，低位舍弃。
左移:低位补1，高位舍弃。
在这里插入图片描述
（3）补码的算数移位
补码的算数移位――正数的补码与原码相同，因此对正数补码的移位运算也和原码相同。

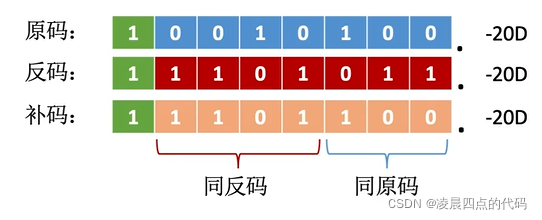

补码的算数移位——负数补码=反码末位+1导致反码最右边几个连续的1都因进位而变为0，直到进位碰到第一个0为止。
规律――负数补码中，最右边的1及其右边同原码。最右边的1的左边同反码
负数补码的算数移位规则如下:

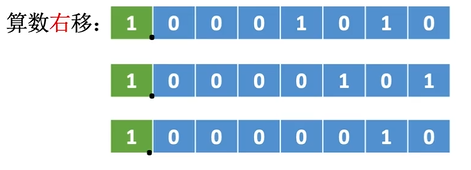

右移(同反码):高位补1，低位舍弃

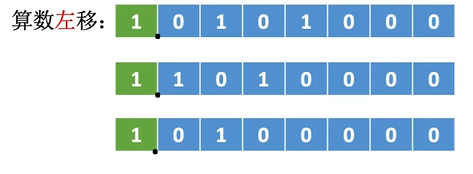

左移（同原码):低位补0，高位舍弃。

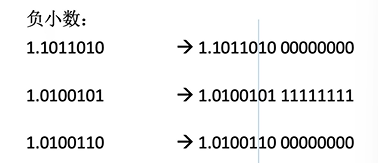

在这里插入图片描述

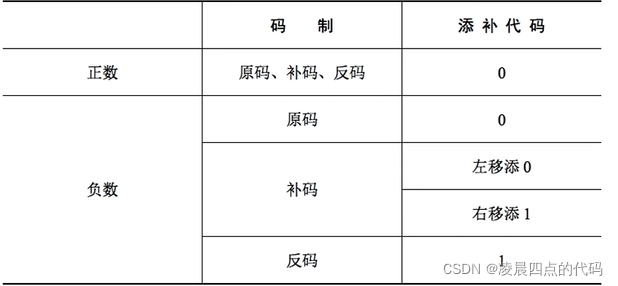

（4）总结

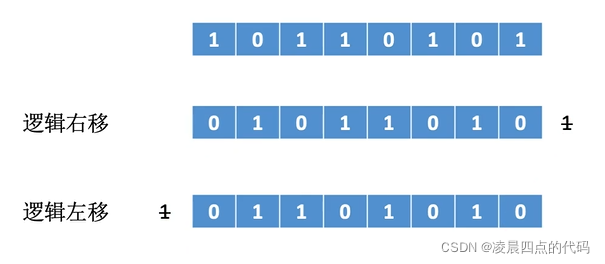

4.1.2逻辑移位

逻辑右移:高位补0，低位舍弃。
逻辑左移:低位补0，高位舍弃。
可以把逻辑移位看作是对“无符号数”的算数移位

在这里插入图片描述

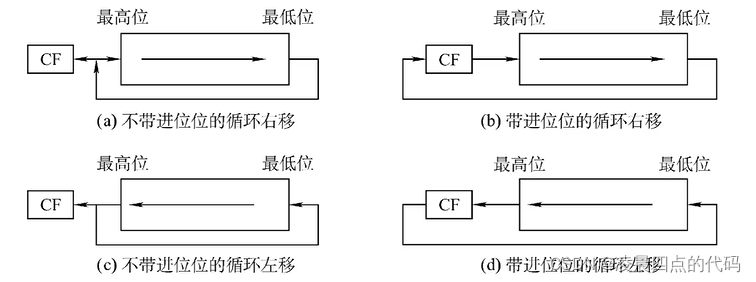

4.1.3循环移位

在这里插入图片描述

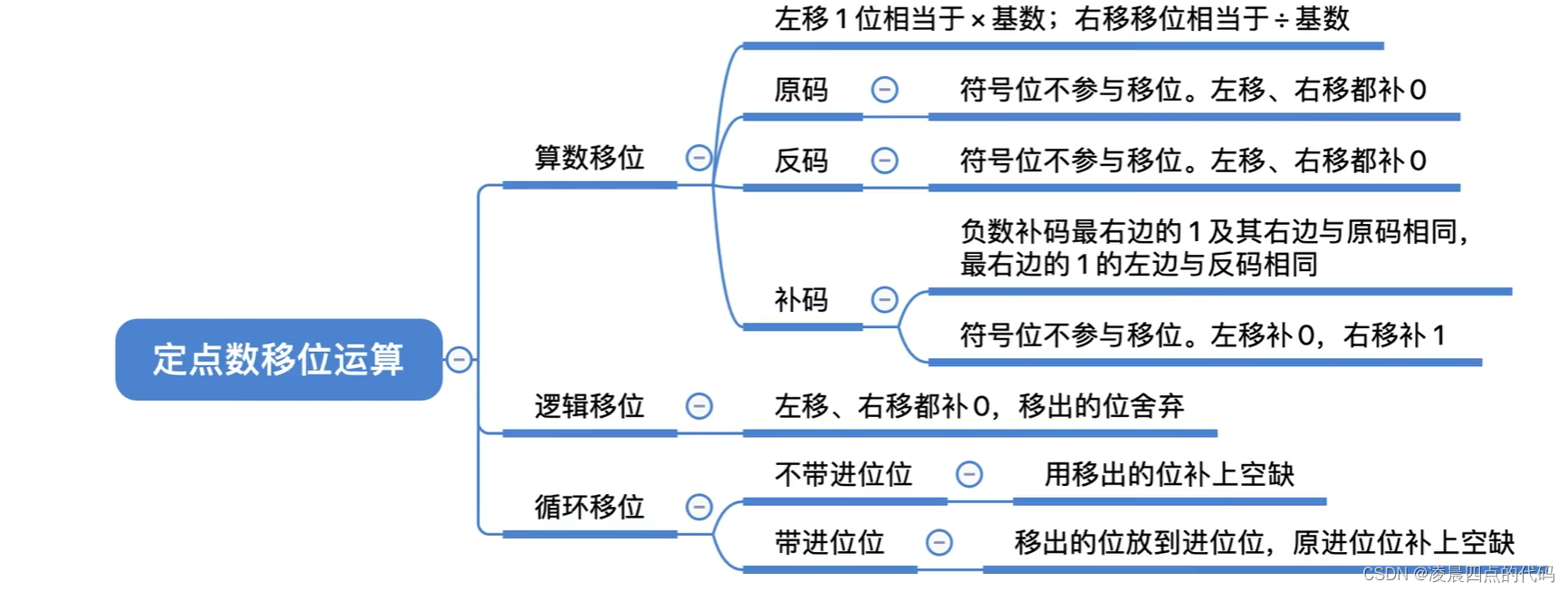

4.1.3总结

在这里插入图片描述

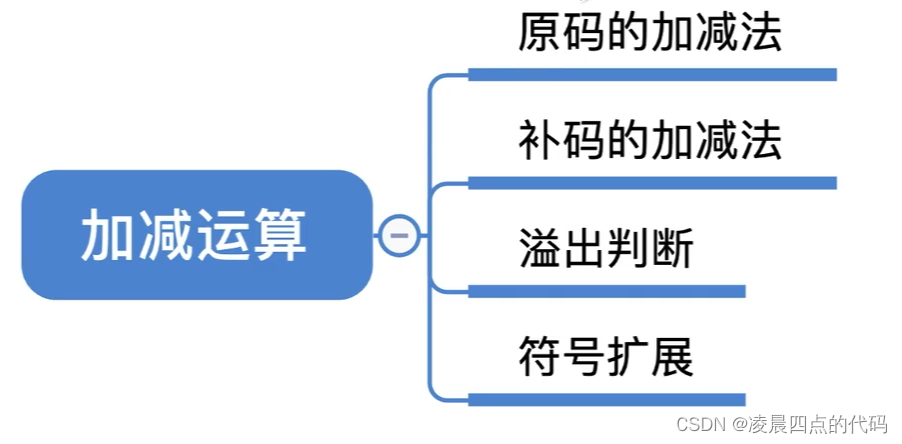

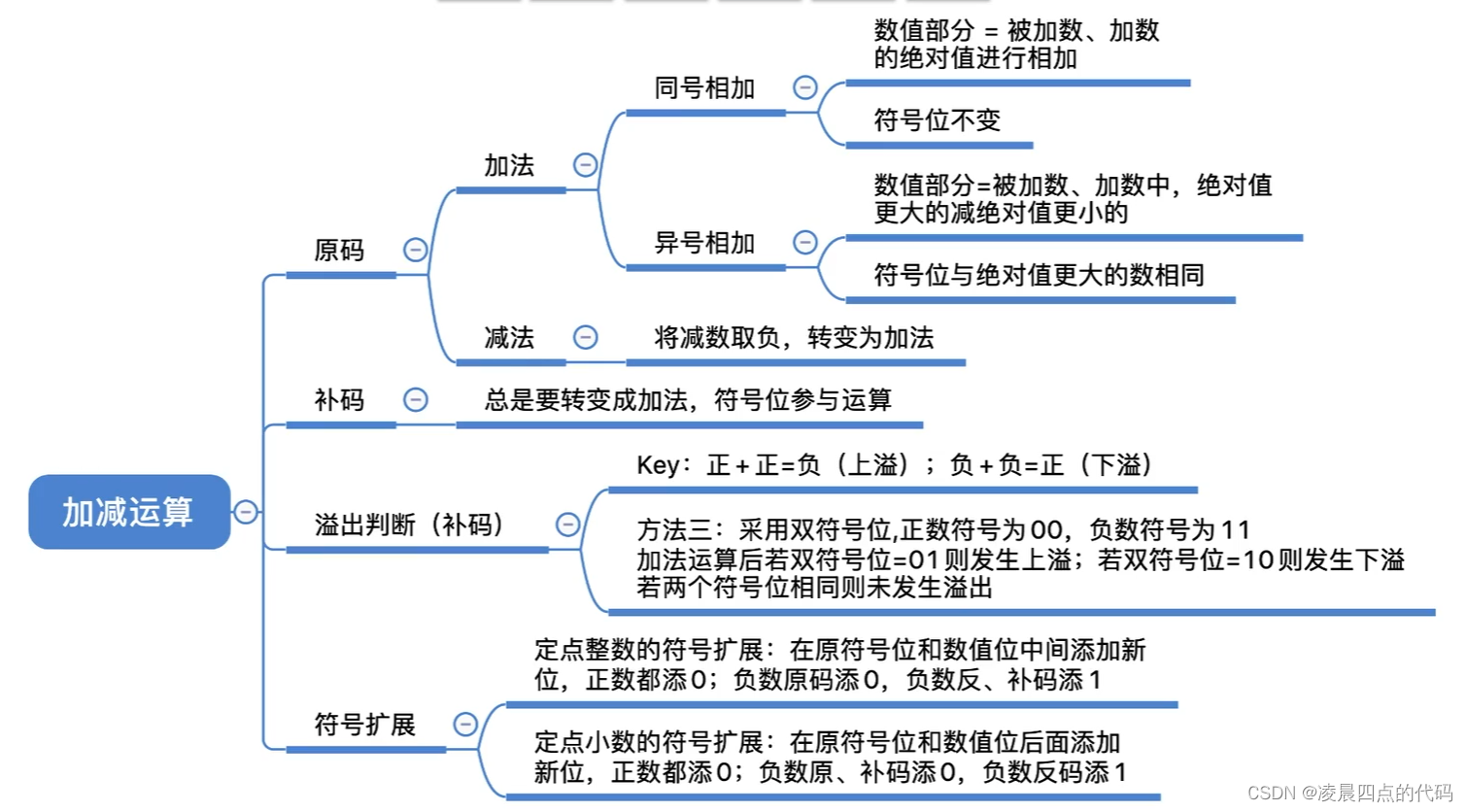

4.2、加减运算

在这里插入图片描述

4.2.1原码的加减运算:

（1）原码的加法运算:
正+正→绝对值做加法，结果为正
负+负→绝对值做加法，结果为负
（这两个可能会溢出）
正+负→绝对值大的减绝对值小的，符号同绝对值大的数
负+正→绝对值大的减绝对值小的，符号同绝对值大的数
（2）原码的减法运算，“减数”符号取反，转变为加法:
正-负→正+正
负-正→负+负
正-正→正+负
负-负→负+正

4.2.2补码的加减运算

对于补码来说,无论加法还是减法，最后都会转变成加法,由加法器实现运算，符号位也参与运算
在这里插入图片描述

在这里插入图片描述

4.2.3溢出判断

只有“正数+正数”才会上溢―正+正=负
只有“负数+负数”才会下溢―负+负=正

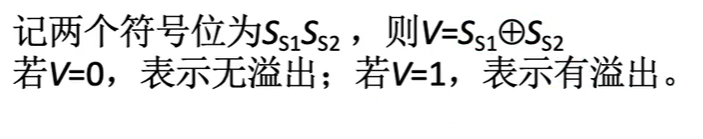

（1）方法一：采用一位符号位
设A的符号为As，B的符号为Bs，运算结果的符号为Ss，则溢出逻辑表达式为:
在这里插入图片描述
若V=0，表示无溢出;
若v=1，表示有溢出。
V用到的计算方法：

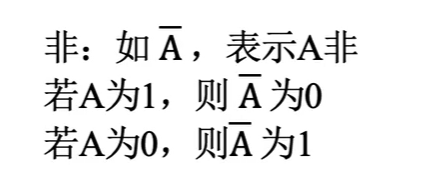

逻辑表达式
与:如ABC，表示A与B与C仅当A、B、C均为1时，ABC为1
A、B、C中有一个或多个为0，则ABC为0
或:如A+B+C，表示A或B或C
仅当A、B、C均为0时，A+B+C为0
A、B、C中有一个或多个为1，则A+B+C为1
