LCD1602驱动电路和代码

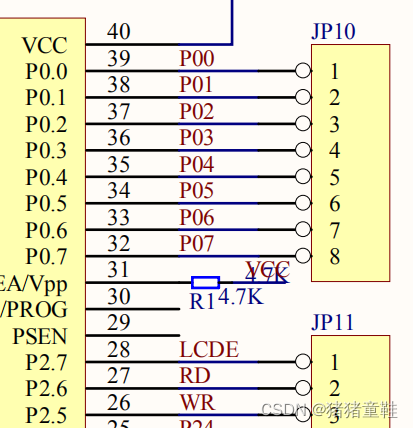

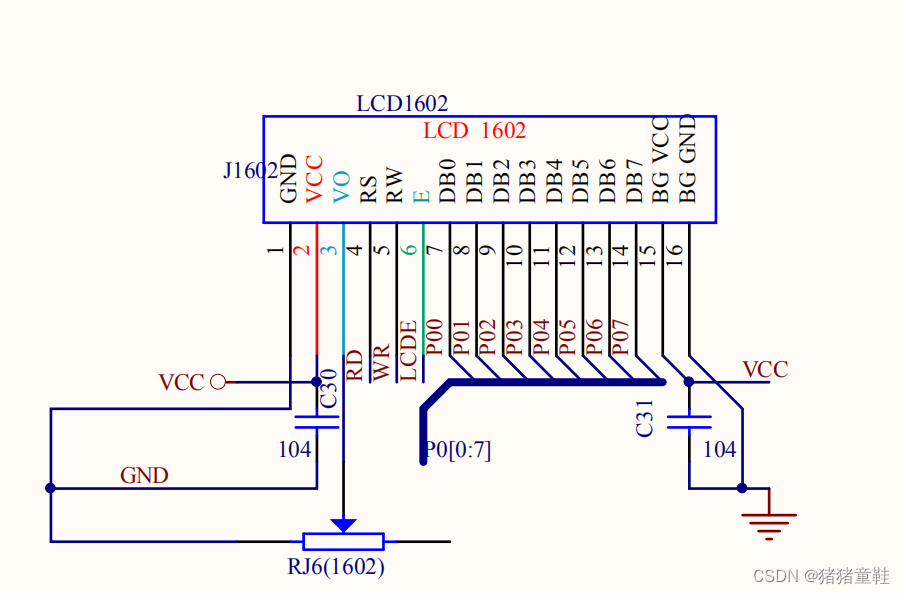

以下是接线图



LCD1602.C的核心代码

void LCD1602_Write_Com(unsigned char com)
{
   RW=0;//表示我要写指令
   RS=0;//表示操作的是指令
   LCD1602DATA=com;
   OE=0;
   delayms(1);
   OE=1;
}

void LCD1602_Write_Data(unsigned char dat)
{
   RW=0;//表示我要写数据
   RS=1;//表示操作的是数据
   LCD1602DATA=dat;
   OE=0;
   delayms(1);
   OE=1;
}

LCD1602.h的核心代码

#ifndef __LCD1602_H__
#define __LCD1602_H__

#include<reg52.h>
#include<intrins.h>
#include<string.h>
#include "USART.H"//使用延时函数

//声明驱动IO
#define LCD1602DATA P0

sbit RS=P2^6;
sbit RW=P2^5;
sbit OE=P2^7;

extern int set_temp;
extern int real_temp;

void LCD1602_Write_Com(unsigned char com);
void LCD1602_Write_Data(unsigned char dat);

#endif
