一、实验目的通过混合端口实现VLAN间的通信实验，掌握指定VALN间可以通信的指令。通过跨交换机的混合端口通信实验，掌握跨交换机的混合端口指定VLAN中端口不可以通信，但可以均与另一个VLAN中的端口可以通信。二、实验设备Ensp、wireshark三、实验拓扑图四、实验内容与主要步骤（1）基于混合端口控制VLAN通信、跨交换机的混合端口通信继续配置，配置LSW1（2）PC1（vlan20） ping PC5（vlan10）通过Ethernet0/0/6抓包得到untagged的帧，且
摘要由CSDN通过智能技术生成

一、实验目的

通过混合端口实现VLAN间的通信实验，掌握指定VALN间可以通信的指令。通过跨交换机的混合端口通信实验，掌握跨交换机的混合端口指定VLAN中端口不可以通信，但可以均与另一个VLAN中的端口可以通信。

二、实验设备

Ensp、wireshark

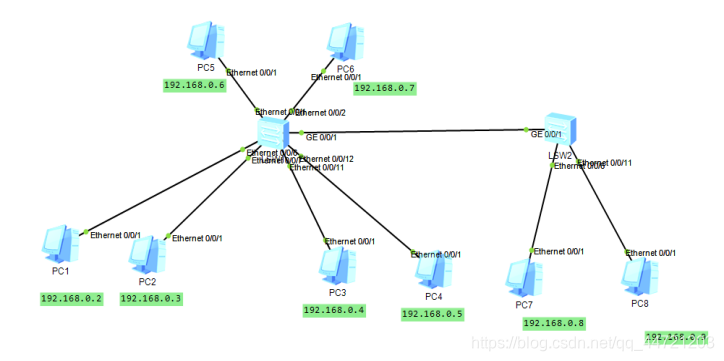

三、实验拓扑图

在这里插入图片描述

四、实验内容与主要步骤

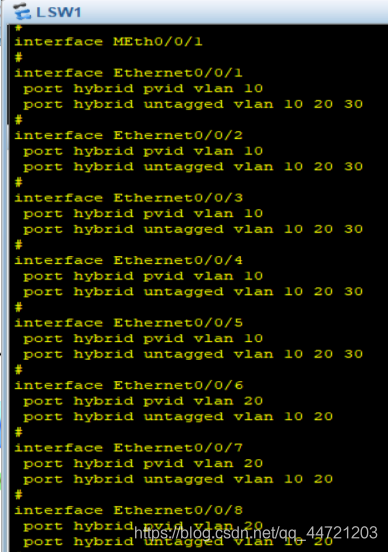

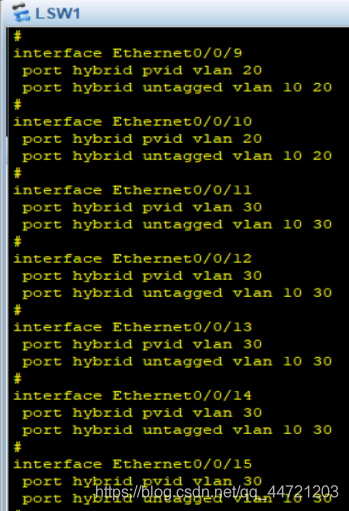

（1）基于混合端口控制VLAN通信、跨交换机的混合端口通信继续配置，配置LSW1
图2-2
