qemu学习笔记：QOM补充

2.4 QOM介绍

说明：小白学习qemu的一些学习笔记。主要是学习《QEMU&KVM源码解析与应用》这本书。
参考：
《QEMU&KVM源码解析与应用》作者：李强
Qemu - 百问网嵌入式Linux wiki

2.4.3 类型的层次结构

上一节中type_initialize类型初始化需要先对父类型初始化。本节的层次结构就是为了实现这一功能，QOM就是通过层次结构实现了类似C++中的继承概念。

edu设备类型信息的结构体里，开源找到edu设备的父类型是TYPE_PCI_DEVICE，说明edu设备是一个pci设备。

hw/misc/edu.c
static const TypeInfo edu_info = {
        .name          = "edu",
        .parent        = TYPE_PCI_DEVICE,
    };
找TYPE_PCI_DEVICE找到了pci.h

hw/pci/pci.c
static const TypeInfo pci_device_type_info = {
    .name = TYPE_PCI_DEVICE,
    .parent = TYPE_DEVICE,
};

hw/core/qdev.c
static const TypeInfo device_type_info = {
    .name = TYPE_DEVICE,
    .parent = TYPE_OBJECT,
};

qom/object.c
static TypeInfo interface_info = {
    .name = TYPE_INTERFACE,
    .class_size = sizeof(InterfaceClass),
    .abstract = true,
};
static TypeInfo object_info = {
    .name = TYPE_OBJECT,
    .instance_size = sizeof(Object),
    .instance_init = object_instance_init,
    .abstract = true,
};

在 QEMU 的类型系统（QOM）中，TYPE_OBJECT 是所有类型的根基类：

1. 根节点：TYPE_OBJECT 是 QEMU 类型系统的根，所有类型最终继承自它。

2. 直接子类型：图中列出了 TYPE_OBJECT 的 6 个直接子类型，涵盖设备、总线、虚拟机等核心抽象。

   来自deepseek：
   	动态性：具体子类型可能因 QEMU 版本、编译配置（如启用的架构或设备）而有所不同。
   	以下是 TYPE_OBJECT 的直接子类型示意图：
   TYPE_OBJECT
   ├── TYPE_DEVICE        ## 所有设备基类（如 PCI、ISA 设备）
   ├── TYPE_BUS           ## 总线基类（如 PCI 总线、ISA 总线）
   ├── TYPE_MACHINE       ## 虚拟机类型基类（如 x86、ARM 机器）
   ├── TYPE_CPU           ## CPU 基类（如 x86、ARM CPU）
   ├── TYPE_INTERFACE     ## 接口基类（支持多继承，如 HotplugHandler）
   └── TYPE_MODULE        ## 模块基类（管理动态加载的插件或驱动）


接下来从数据结构角度讨论类型的层次结合。

在类型的初始化函数type_initialize()中，分配了类型的class结构，代表了类型的信息。类似于C++中的一个类。如果本身没有定义class_size就会使用父类型的class_size进行初始化。下面以edu设备为例分析。

static void type_initialize(TypeImpl *ti)
{
    memcpy(ti->class, parent->class, parent->class_size);
}

父类型的成员域是在什么是初始化的呢？

在type_initialize中调用下面代码对父类型站的这部分空间进行初始化。

static void type_initialize(TypeImpl *ti)
{
    memcpy(ti->class, parent->class, parent->class_size);
}
    ti->class			: 目标地址，指向当前类型的类结构内存。
    parent->class		: 源地址，指向父类的类结构内存。
    parent->class_size	: 复制的字节数，即父类类结构的大小。

再看type_initialize函数最后一句

ti->class_init(ti->class, ti->class_data);

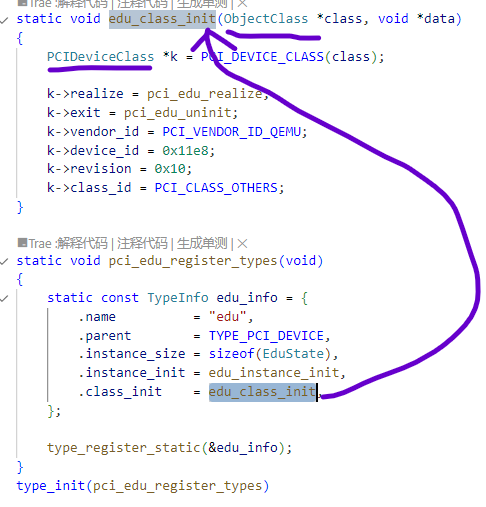

ti->class ： 分配的`PCIDeviceClass`结构体。

其中，ti->class对于edu设备而言是一个刚刚分配的PCIDeviceClass结构体。然而，class_init回调函数期望的第一个参数类型是ObjectClass，因此需要进行从ObjectClass到PCIDeviceClass的类型转换。

为什么edu_class_init()，第一个参数设计成ObjectClass？

• 隐式转换：因父类结构体位于子类起始位置，PCIDeviceClass* 到 ObjectClass* 的转换是内存安全的。
• 显式回退：在回调函数中，需通过类型检查宏（如 PCI_DEVICE_CLASS）将基类指针转换回具体子类指针，以访问子类特有字段。
• 设计意义：QOM 通过此机制实现了类似面向对象的继承和多态，同时保持 C 语言的高效性。

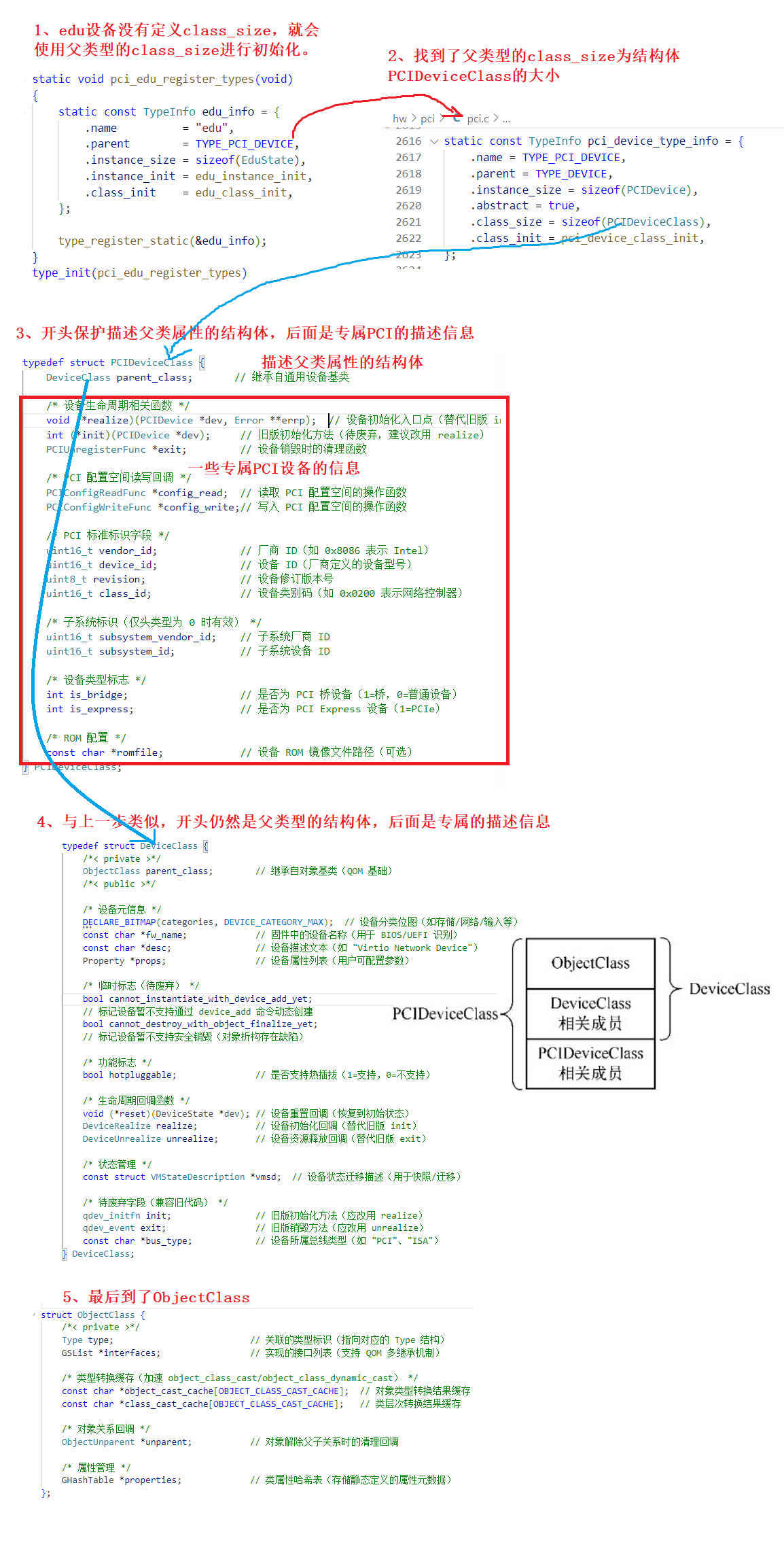

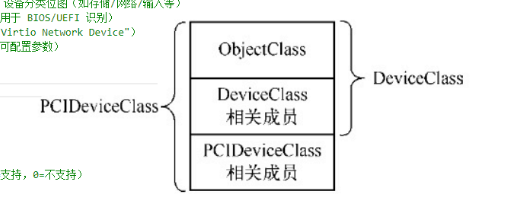

转换的原理

• 内存布局兼容性：
  C 语言中，子类结构体的第一个成员必须是父类结构体。例如：



  typedef struct PCIDeviceClass {
      DeviceClass parent_class;  // 第一个成员是父类 DeviceClass
      // PCI 特有字段...
  } PCIDeviceClass;

  typedef struct DeviceClass {
      ObjectClass parent_class;  // 第一个成员是基类 ObjectClass
      // 设备通用字段...
  } DeviceClass;


  因此，PCIDeviceClass* 的指针可以直接视为 DeviceClass* 或 ObjectClass*，无需显式转换。

• 类型安全性：
  QEMU 通过类型注册机制确保转换的合法性。例如，PCIDeviceClass 在注册时会声明其父类为 TYPE_DEVICE，从而建立继承链。

关键机制

1. 类型转换宏
   QEMU 提供类型检查宏（如 PCI_DEVICE_CLASS），其底层实现为：

   ##define PCI_DEVICE_CLASS(klass) \
       OBJECT_CLASS_CHECK(PCIDeviceClass, (klass), TYPE_PCI_DEVICE)


   • OBJECT_CLASS_CHECK：验证 klass 的类型是否为 TYPE_PCI_DEVICE 或其子类。
   • 若类型匹配，返回 PCIDeviceClass* 指针；否则触发断言错误。

2. 多态性的实现

   • 父类指针（如 ObjectClass*）可指向任意子类实例。
   • 子类通过覆盖父类的函数指针（如 reset、realize）实现多态行为。

2.4.4 对象的构造与初始化

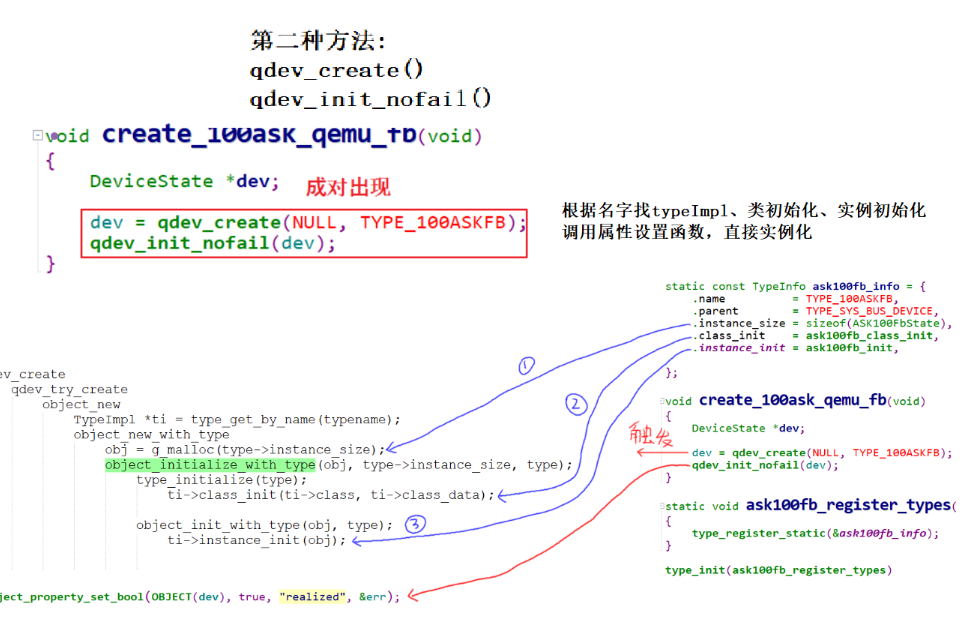

本节主要是说明对象初始化。对应的是下图调用instance_init()。

运行流程为

// 1、从名字找到TypeImpl，进入object_new_with_type
Object *object_new(const char *typename)
{
    TypeImpl *ti = type_get_by_name(typename);

    return object_new_with_type(ti);
}
// 2、分配对象大小
Object *object_new_with_type(Type type)
{
    Object *obj;

    g_assert(type != NULL);
    // 判断类初始化是否完成
    type_initialize(type);
    // 对象分配大小
    obj = g_malloc(type->instance_size);
    object_initialize_with_type(obj, type->instance_size, type);
    obj->free = g_free;

    return obj;
}

// 对对象初始化
void object_initialize_with_type(void *data, size_t size, TypeImpl *type)
{
    Object *obj = data;

    g_assert(type != NULL);
    type_initialize(type);

    g_assert_cmpint(type->instance_size, >=, sizeof(Object));
    g_assert(type->abstract == false);
    g_assert_cmpint(size, >=, type->instance_size);

    memset(obj, 0, type->instance_size);
    obj->class = type->class;
    object_ref(obj);
    obj->properties = g_hash_table_new_full(g_str_hash, g_str_equal,
                                            NULL, object_property_free);
    object_init_with_type(obj, type);
    object_post_init_with_type(obj, type);
}

// 递归调用所有父类型的对象初始化函数和自身对象的初始化函数
// 这里是调用父类的instance_init函数
static void object_init_with_type(Object *obj, TypeImpl *ti)
{
    if (type_has_parent(ti)) {
        object_init_with_type(obj, type_get_parent(ti));
    }

    if (ti->instance_init) {
        ti->instance_init(obj);
    }
}
// 调用instance_post_init完成对象初始化之后的工作
static void object_post_init_with_type(Object *obj, TypeImpl *ti)
{
    if (ti->instance_post_init) {
        ti->instance_post_init(obj);
    }

    if (type_has_parent(ti)) {
        object_post_init_with_type(obj, type_get_parent(ti));
    }
}

QOM 对象构造相关要点

1. 类型的构造（注册）
   • 方式：通过TypeInfo构造一个TypeImpl的哈希表。
   • 时机：在main之前完成。
2. 类型初始化（先调父类构造，再class_init）
   • 进行位置：在main函数中。
   • 作用范围：全局，所有编译进去的 QOM 对象都会调用。
3. 类对象构造和初始化（调instance_init）
   • 构建内容：构造具体的对象实例。
   • 触发条件：仅在命令行指定对应设备时，才会创建对象。
4. 对象实例化：
   • 以上过程，构造出了对象并调用初始化函数，但是 EduState 里面的数据内容并没有填充，这个时候的 edu 设备状态并不是可用的
   • 对设备而言还需要设置它的 realized 属性为 true 才行

2.4.5 属性

来到了最后一步——实例化：把realized属性设置成true。

object_property_set_bool(OBJECT(dev), true, "realized", &err);

void object_property_set_bool(Object *obj, bool value,
                              const char *name, Error **errp)
{
    QBool *qbool = qbool_from_bool(value);
    object_property_set_qobject(obj, QOBJECT(qbool), name, errp);

    QDECREF(qbool);
}

void object_property_set_qobject(Object *obj, QObject *value,
                                 const char *name, Error **errp)
{
    Visitor *v;
    /* TODO: Should we reject, rather than ignore, excess input? */
    v = qobject_input_visitor_new(value, false);
    object_property_set(obj, v, name, errp);
    visit_free(v);
}

void object_property_set(Object *obj, Visitor *v, const char *name,
                         Error **errp)
{
    ObjectProperty *prop = object_property_find(obj, name, errp);
    if (prop == NULL) {
        return;
    }

    if (!prop->set) {
        error_setg(errp, QERR_PERMISSION_DENIED);
    } else {
        prop->set(obj, v, name, prop->opaque, errp);
    }
}

1. 类属性与对象属性

类别	类属性（Class Property）	对象属性（Object Property）
存储位置	ObjectClass->properties（类型级别）	Object->properties（实例级别）
初始化时机	类型初始化阶段（type_initialize）	对象实例化阶段（object_initialize_with_type）
用途	定义类型的共享元数据或方法（如默认配置）	管理实例特有状态或参数（如动态配置）
示例	设备类型的realize方法、desc描述字段	设备的realized状态、mmio_size参数
继承性	支持继承，子类可覆盖父类属性	不参与继承，仅作用于当前实例

• 类属性：存在于ObjectClass的properties中。是一个哈希表（键：属性名，值：ObjectProperty）。在对象的初始化函数type_initialize中构造

  struct ObjectClass
  {
      /*< private >*/
      Type type;               // 类型元信息，用于类型系统和继承关系管理
      GSList *interfaces;      // 实现的接口链表（支持多接口继承）

      const char *object_cast_cache[OBJECT_CLASS_CAST_CACHE];  // 对象类型转换缓存（加速向下转型）
      const char *class_cast_cache[OBJECT_CLASS_CAST_CACHE];   // 类类型转换缓存（加速父类/子类查询）

      ObjectUnparent *unparent; // 对象与父对象解除关系时的回调函数
      GHashTable *properties;   // 哈希表，存储类属性（键：属性名，值：ObjectProperty）
  };


• 对象属性：存放到Object的properties中。是一个哈希表（键：属性名，值：ObjectProperty）。在对象的初始化函数object_initialize_with_type中构造

  struct Object
  {
      /*< private >*/
      ObjectClass *class;      // 对象所属的类（类型信息、方法定义）
      ObjectFree *free;        // 析构回调函数，用于释放对象资源（引用计数归零时调用）
      GHashTable *properties;  // 哈希表，存储对象属性（键：属性名，值：ObjectProperty）
      uint32_t ref;            // 引用计数，管理对象生命周期
      Object *parent;          // 父对象指针，用于构建对象层次关系或设备树
  };


上面提到了类属性和对象属性都是存在哈希表里面，key都是属性名，value都是ObjectProperty。属性都是由ObjectProperty来表示的。

typedef struct ObjectProperty
{
    gchar *name;                   // 属性名称（如 "realized"、"mmio_size"）
    gchar *type;                   // 属性类型（如 "bool"、"string"、"link"）
    gchar *description;            // 属性描述（用于文档或帮助信息）
    ObjectPropertyAccessor *get;   // 获取属性值的回调函数
    ObjectPropertyAccessor *set;   // 设置属性值的回调函数
    ObjectPropertyResolve *resolve;// 解析属性依赖或链接的回调函数（可选）
    ObjectPropertyRelease *release;// 释放属性资源的回调函数（可选）
    void *opaque;                  // 指向具体属性类型的结构体（如 BoolProperty）
} ObjectProperty;

下面针对void *opaque;这个指向具体属性类型的结构体，QOM 中不同类型的属性通过具体结构体定义其行为，以下是核心类型：

LinkProperty

用途：

• 管理对象间的父子关系（如设备树中的层级结构）。
• 示例：PCI 设备与其功能部件的链接。

定义于 qom/object.c：

typedef struct {
    Object **child;                    // 指向子对象的指针（维护对象间的链接关系）
    void (*check)(const Object *, const char *, Object *, Error **);  // 链接有效性检查函数
    ObjectPropertyLinkFlags flags;     // 链接属性标志（如是否允许动态修改）
} LinkProperty;
```
typedef struct {
    Object **child;                    // 指向子对象的指针（维护对象间的链接关系）
    void (*check)(const Object *, const char *, Object *, Error **);  // 链接有效性检查函数
    ObjectPropertyLinkFlags flags;     // 链接属性标志（如是否允许动态修改）
} LinkProperty;

StringProperty

用途：

• 管理字符串类型的配置参数或状态（如设备的描述信息）。
• 示例：网卡的 mac_address 属性。

typedef struct StringProperty {
    char *(*get)(Object *, Error **);   // 获取字符串值的回调函数
    void (*set)(Object *, const char *, Error **); // 设置字符串值的回调函数
} StringProperty;

BoolProperty

用途：

• 管理布尔类型的开关或状态（如设备的启用/禁用状态）。
• 示例：设备的 realized 属性（标记设备是否已初始化）

typedef struct BoolProperty {
    bool (*get)(Object *, Error **);    // 获取布尔值的回调函数
    void (*set)(Object *, bool, Error **); // 设置布尔值的回调函数
} BoolProperty;

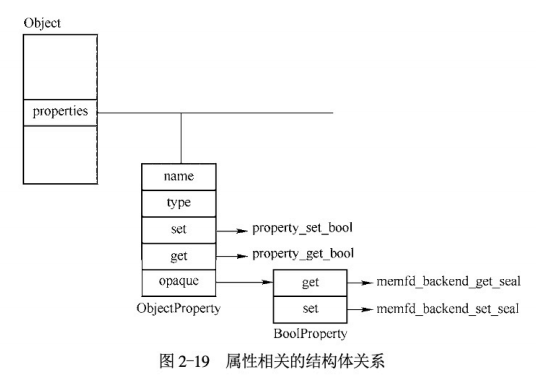

Object
├── properties (GHashTable)
│   └── [属性名] → ObjectProperty
│       ├── name: "realized"
│       ├── type: "bool"
│       ├── set: property_set_bool      // 通用设置函数
│       ├── get: property_get_bool      // 通用获取函数
│       └── opaque: → BoolProperty      // 绑定到具体属性结构体
│           ├── get: edu_get_realized   // 具体设备的 get 逻辑
│           └── set: edu_set_realized   // 具体设备的 set 逻辑

接下来，以对象属性为例来介绍属性添加和属性设置。

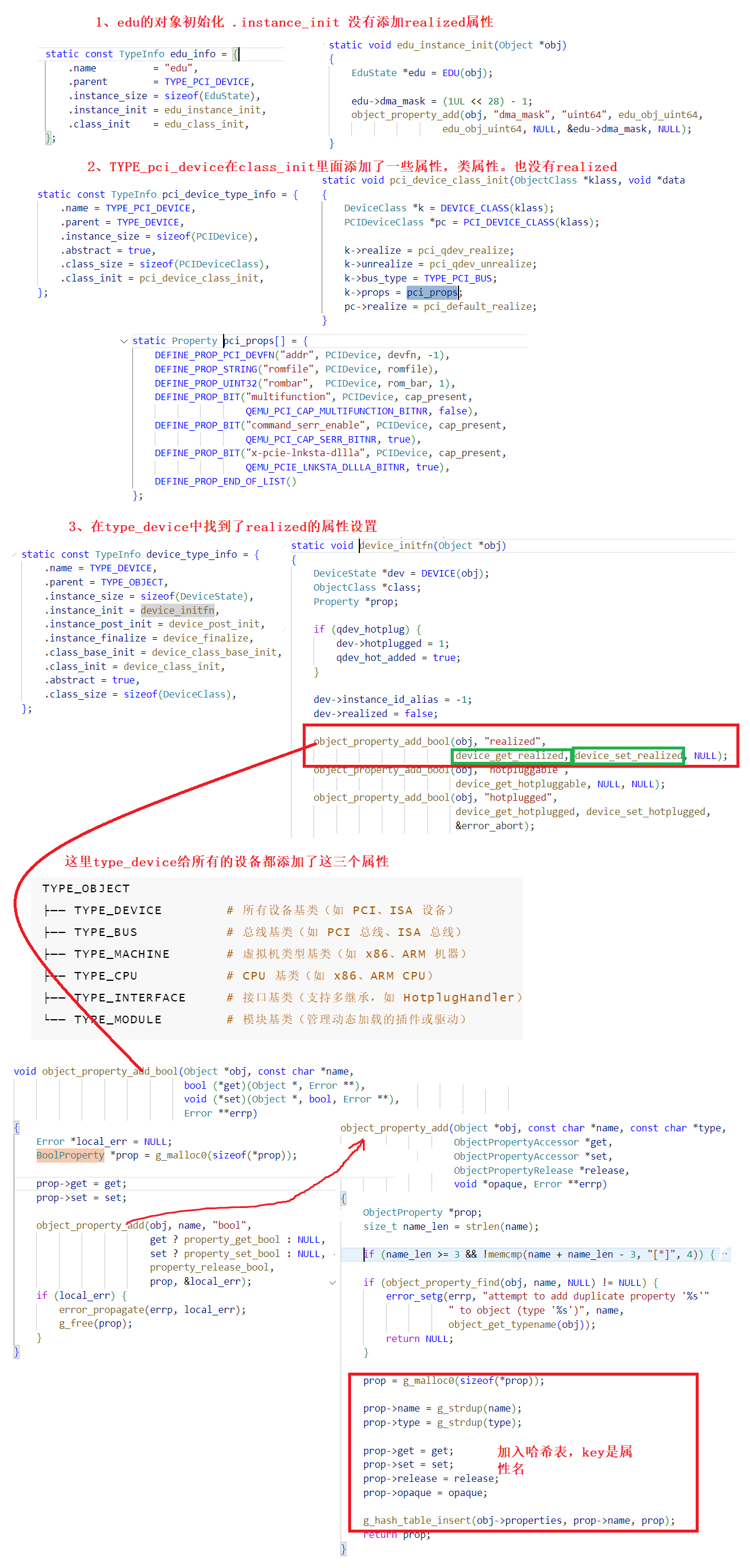

属性添加

就以object_property_set_bool(OBJECT(dev), true, "realized", &err);为例，在哪里给edu设备添加realized属性的？

• 设备对对象初始化时，即调用 .instance_init = edu_instance_init,时，会先调用父类型的初始化调用他们的 .instance_init函数。

• edu依次向上找：



• 到这里已经找到在TYPE_DEVICE这个类型的时候，在instance_init里面添加了realized属性。接下来就是获取属性值device_get_realized和设置属性device_set_realized这两个函数

  1. device_get_realized 函数

     • 作用：返回设备是否已初始化（realized）。
     • 实现：通常直接返回设备状态字段（如 dev->realized）。

     static bool device_get_realized(Object *obj, Error **errp) {
         DeviceState *dev = DEVICE(obj);
         return dev->realized;
     }


  2. device_set_realized 函数

     • 作用：设置设备初始化状态。
       • 当设置为 true 时，触发设备的 realize 方法，完成资源分配和初始化。
       • 当设置为 false 时，触发 unrealize 方法，释放资源。
     • 实现：根据传入的布尔值调用设备类的 realize 或 unrealize 方法。
     • 这里调用了DeviceClass的realize函数

     static void device_set_realized(Object *obj, bool value, Error **errp) {
         DeviceState *dev = DEVICE(obj);
         if (value && !dev->realized) {
             // 调用 realize 方法
             if (dc->realize) {
                 dc->realize(dev, &local_err);
             }
         } else if (!value && dev->realized) {
             // 调用 unrealize 方法
             device_class_unrealize(dev);
         }
     }

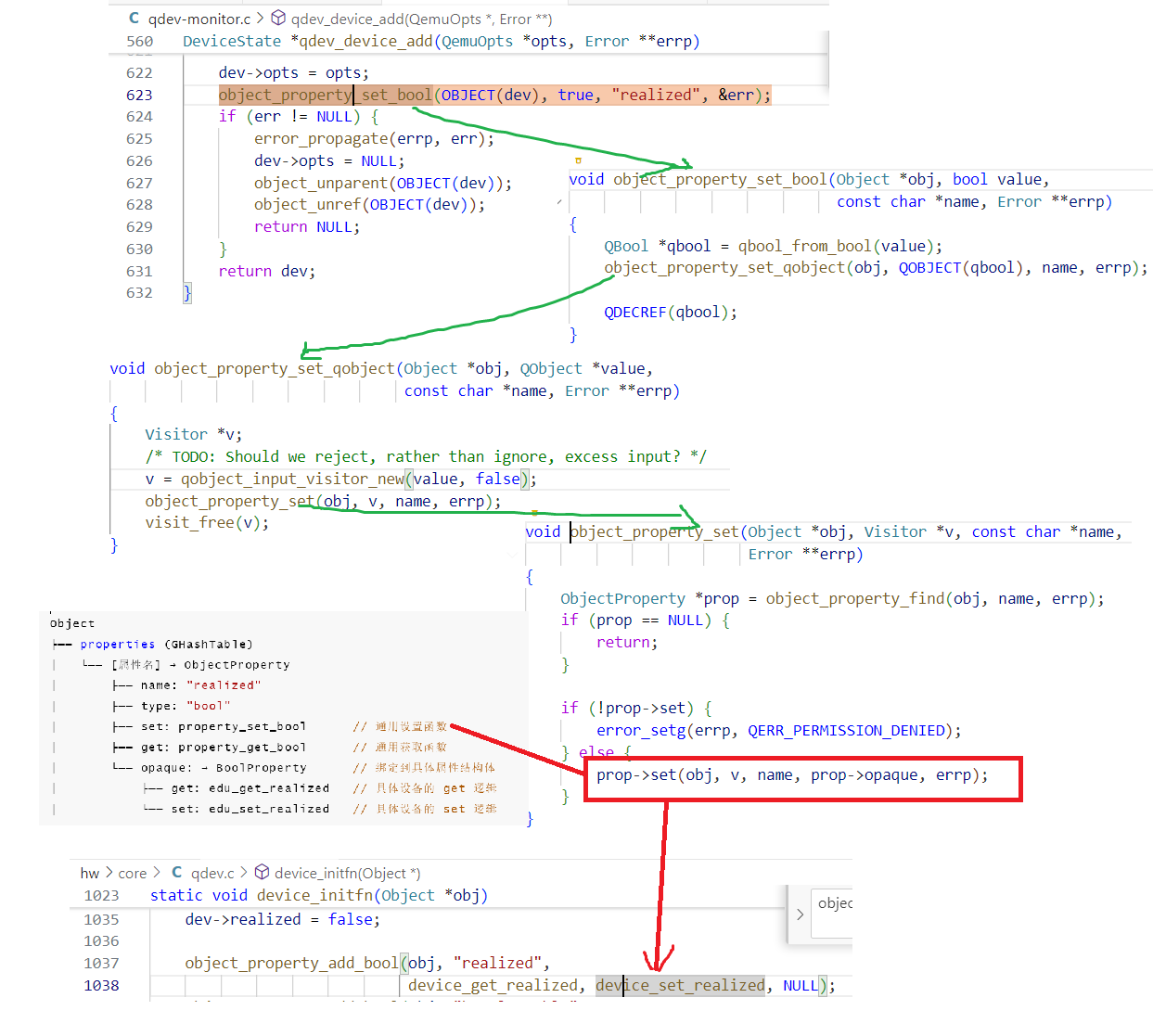

属性设置

属性设置的函数主要是object_property_set()，这里是使用，最后一步一步到属性的set函数。也就是设置完就会执行属性的set函数。本小节的例子中代表着device_set_realized函数。

object_property_set_bool(OBJECT(dev), true, "realized", &err);

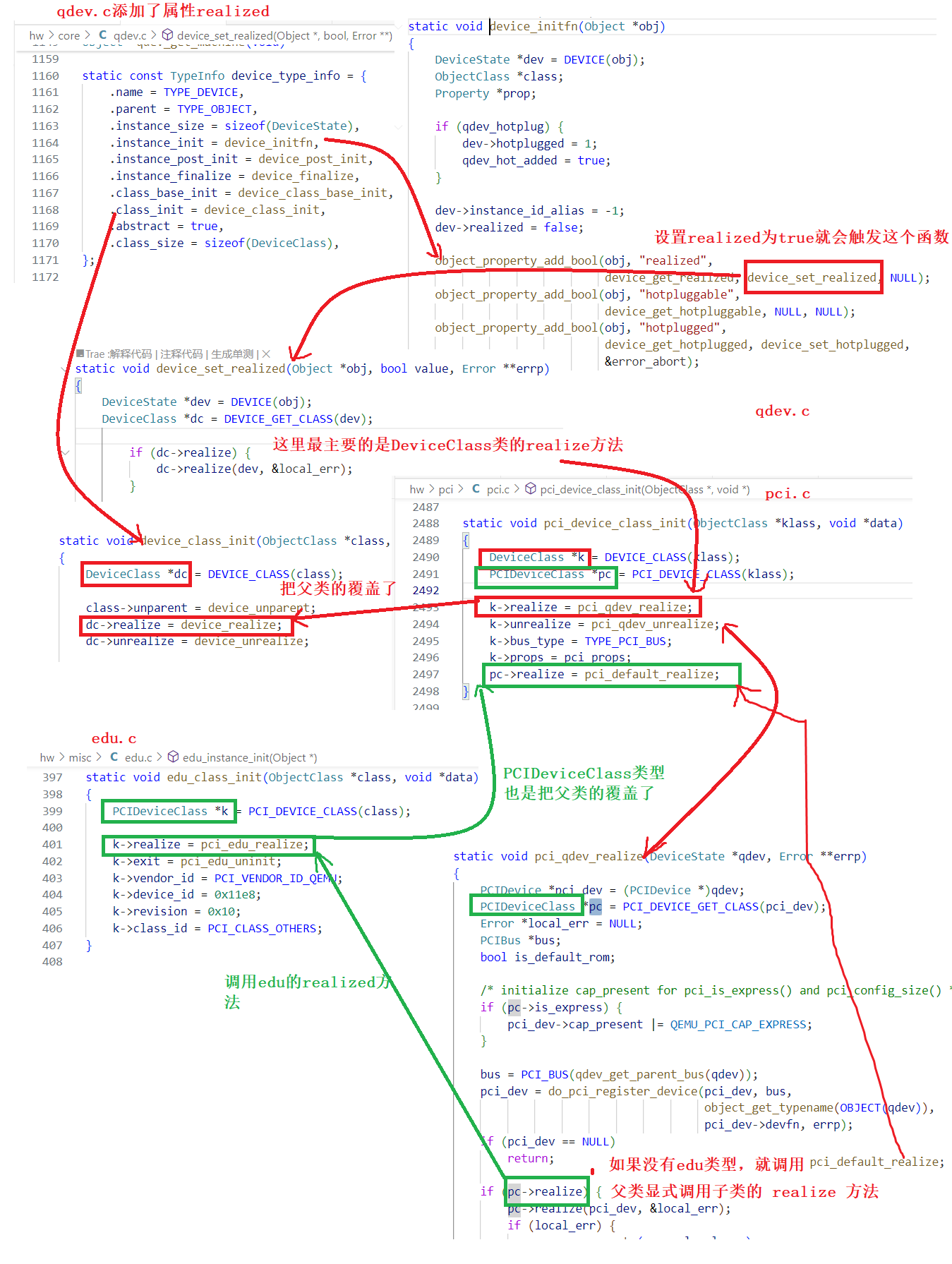

最后跑到了device_set_realized 函数，下面就是调用 realize 方法。

父设备的 realized 属性：

• 子设备的实例化需在父设备已实例化的上下文中执行。

• 未调用子类方法的后果：
  若父类未显式调用子类的 realize 方法，子类逻辑将不会执行，可能导致设备功能缺失。
  因此，父类必须负责触发子类初始化。

• 多级继承的扩展性：
  在更深的继承层次中（如祖父类→父类→子类），每一级的 realize 方法需依次调用下一级的方法，形成链式调用。

下面图示
