七种寻址方式

1.立即寻址

立即寻址就是不寻址，直接把被操作的数据(立即数)写在指令当中。在指令代码中，需要在立即数前面加上 #，表示立即寻址。

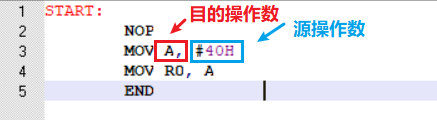

例如：把数据40H传送到累加器ACC中。

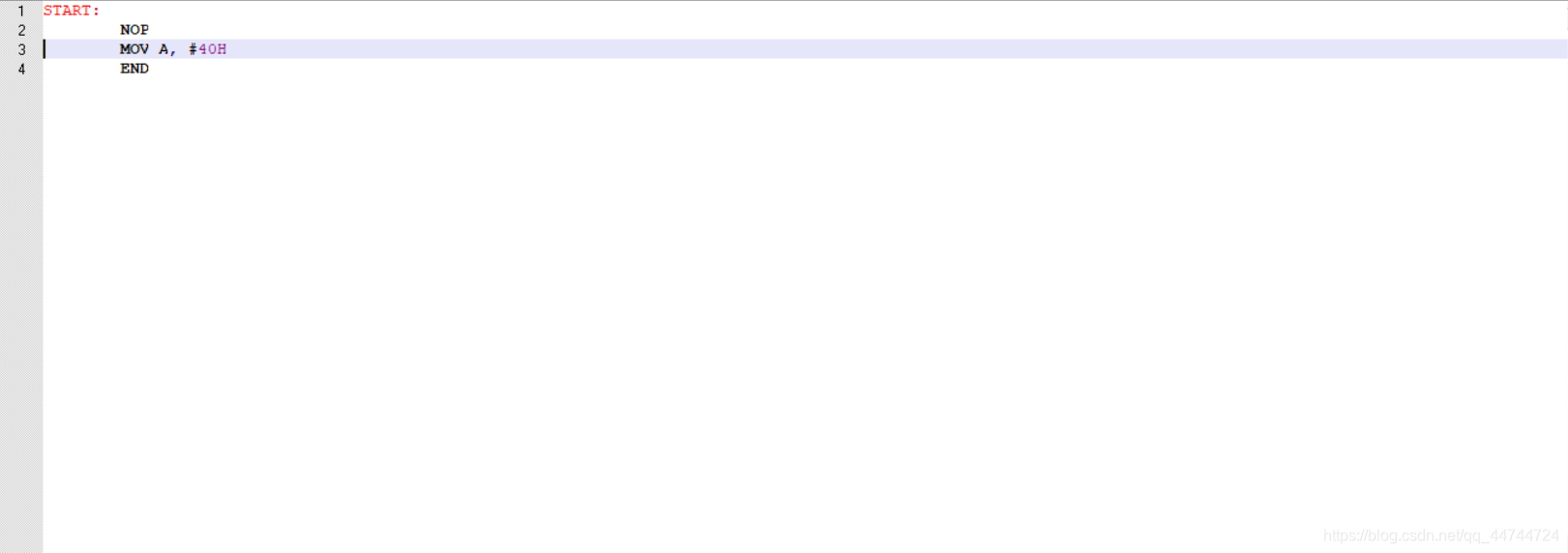

指令
在这里插入图片描述

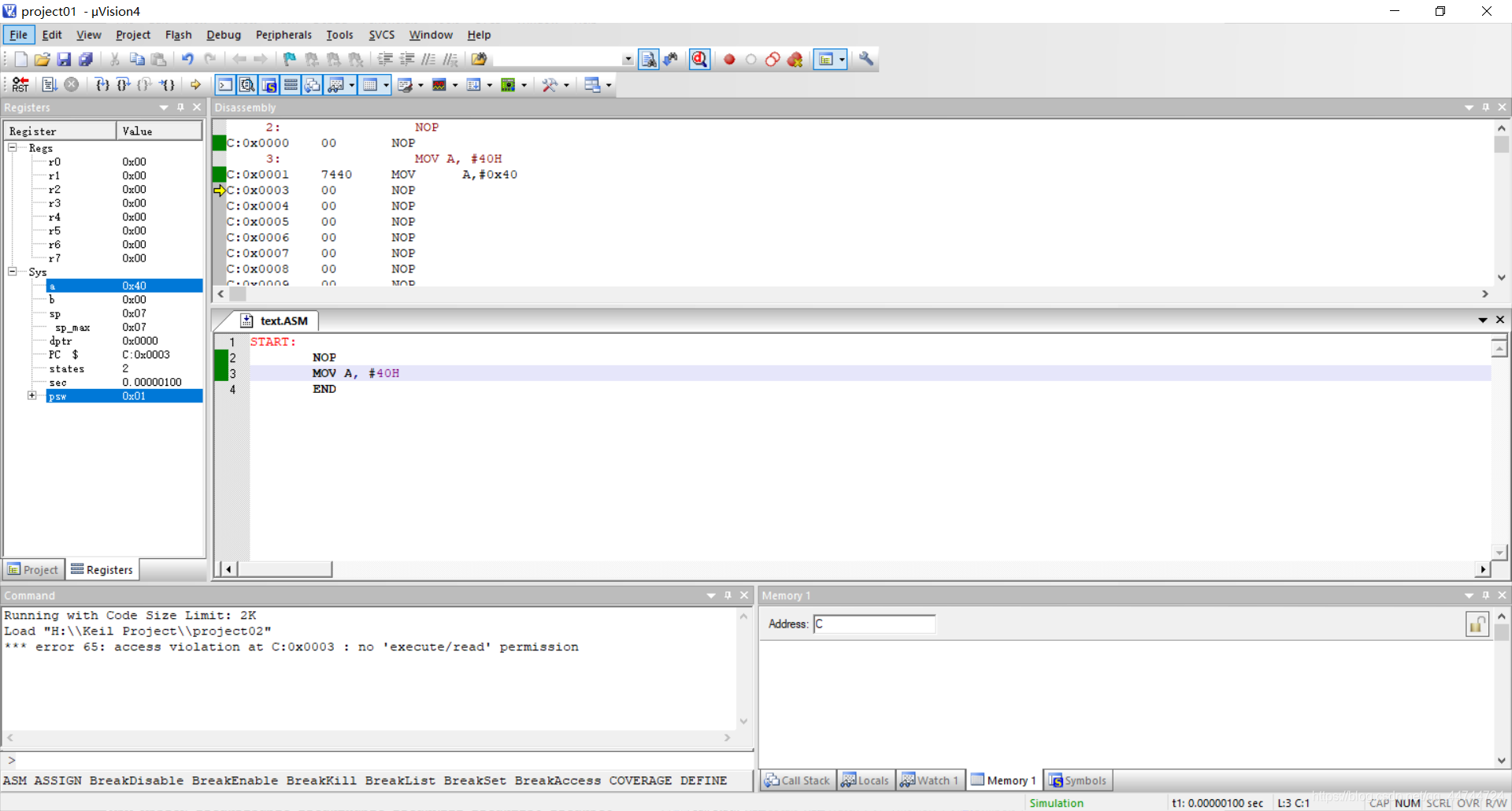

Debug：
执行第三步程序时，寄存器A内数据变为十六进制0x40。

2.直接寻址

直接寻址就是将被操作的数据在存储器中的地址写在指令代码当中。也就是将操作数的地址写在指令当中。
例如：地址40H中的数据为5BH，将40H中的数据传入累加器ACC中。

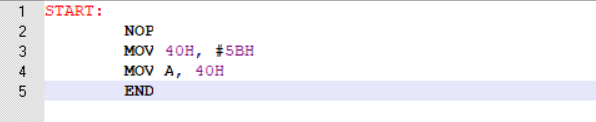

指令：
在这里插入图片描述
这条指令中的40H，与立即寻址中的#40H意义不同，这里的40H表示数据#5BH的地址。

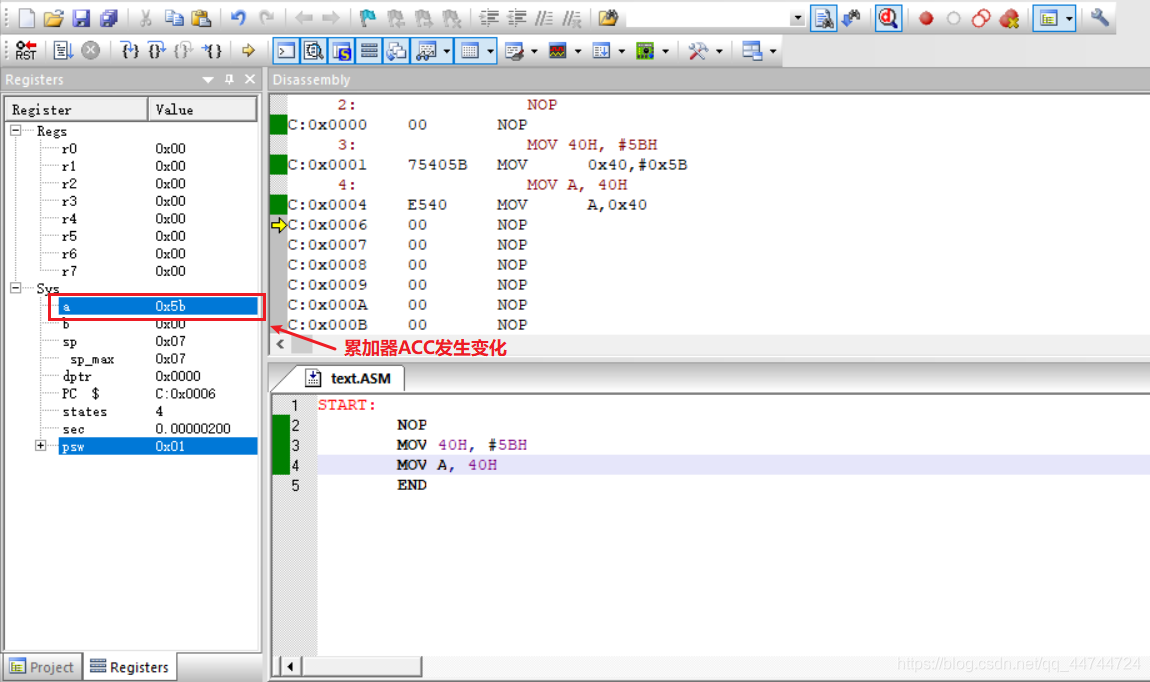

Debug：

单步执行到第4行指令时，累加器中的数据变为0x5b。

3.寄存器寻址

寄存器寻址就是将操作数(被操作的数据)存放在寄存器中。能够实现寄存器寻址的寄存器有A、B、DPTR、R0 ~ R7。
例如：在这里插入图片描述
在第3行指令中，对于目的操作数来说就是寄存器寻址，对于源操作数来说就是立即寻址。
在第4行指令中，目的操作数和源操作数都是寄存器，那么二者都是寄存器寻址。

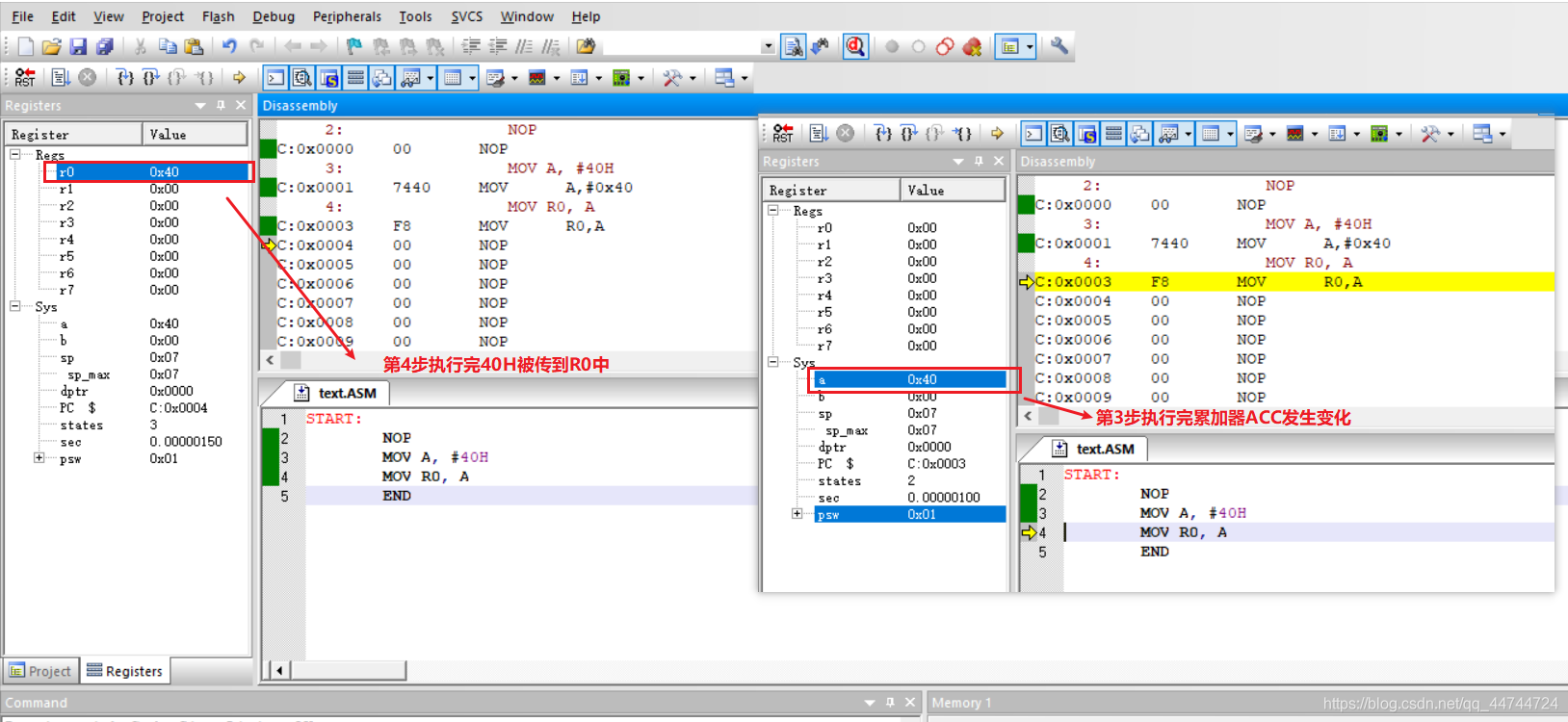

在这里插入图片描述

4.寄存器间接寻址

与寄存器寻址相似，在寄存器寻址时，寄存器中存放的是操作数，而寄存机间接寻址时，寄存器中存放的是操作数的地址。只用R0、R1、DPTR可以实现寄存器间接寻址

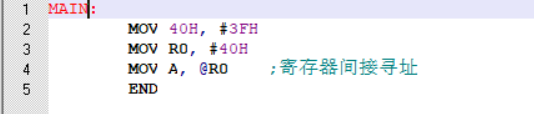

例如：
在这里插入图片描述
寄存器R0中存放的是数据3FH的地址40H,这样寄存器间接寻址可以将数据3FH传到累加器ACC中。

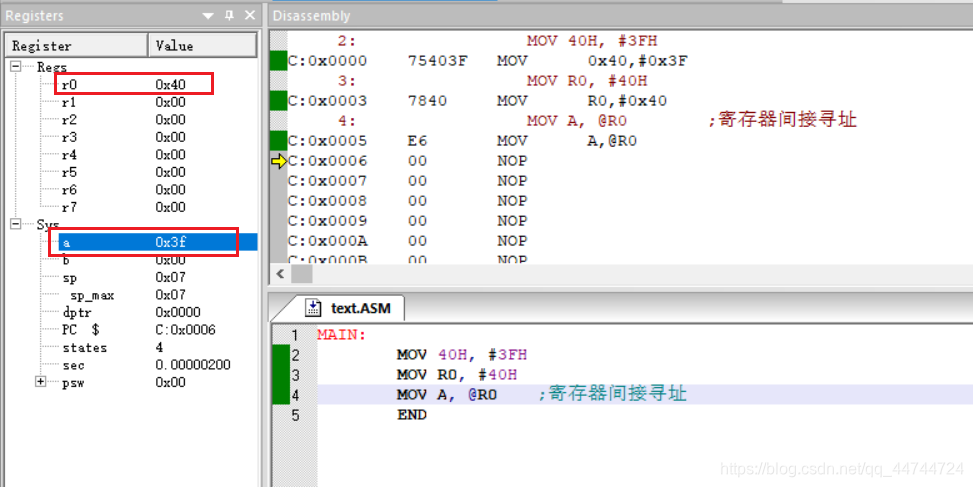

Debug：

累加器的数据变为0x3f。

4.1记录一下调试程序过程中遇到的一个错误

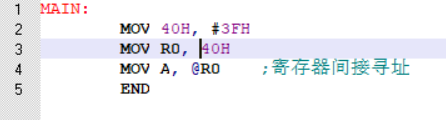

在这里插入图片描述
如果程序这样写，会有什么错误。调试一下。

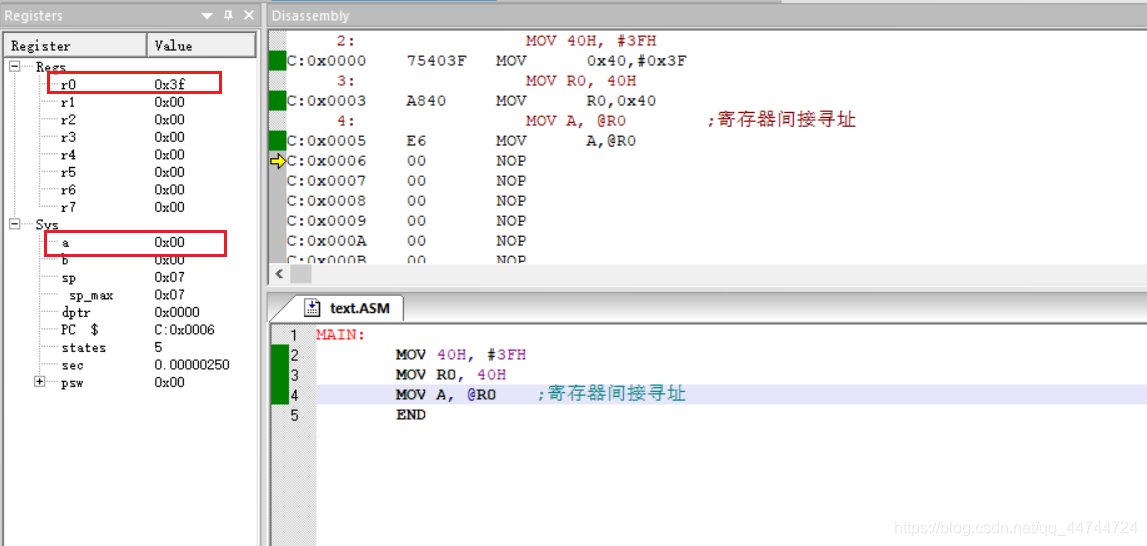

Debug

a中的数据没有变，可以看见R0中是0x3f，这时候a通过寄存器间接寻址得到的是地址3fh中的数据0x00。

5.基址加变址寻址

基址寄存器只能是PC和DPTR，变址寄存器为累加器A。这种寻址方式是将PC或DPTR中得值与A中的值相加，得到的结果是操作数的地址。注意：是操作数的地址，不是操作数本身。
例如：MOVC A, @A+DPTR
这条指令是把A和DPTR中的值相加，得到操作数的地址，存到A中，然后A在根据地址去找到操作数。
MOVC A,@A+PC
同理，这条只是将DPTR换为PC。

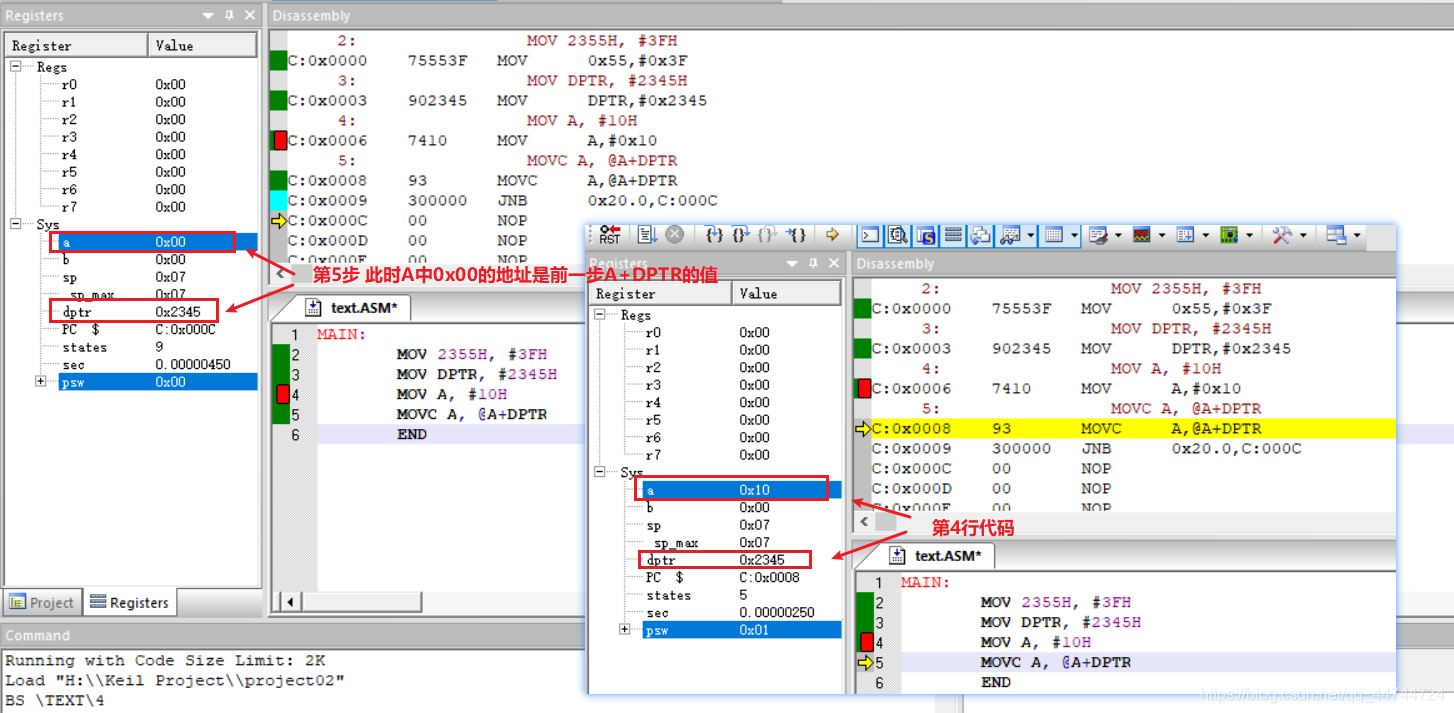

在这里插入图片描述

6.相对寻址

相对寻址就是PC指针当前指向的值，与设置的JC偏移量相加得到的值作为目标地址，其中偏移量是自己设定的。
JC 80H
假如这条指令存放在1005H，取出操作码后PC指向1006H，取出偏移量后PC指向1007H，那么目标地址就是1007H + 80H，但是偏移量是有符号数，80H是-128的补码，因此最后的目标地址是0F87H。
