Packet tracer 8.0.0中SDN控制器使用教程(一)
思科模拟器Packet tracer 8.0.0于2021年/02/24发布,在其中新增加的功能,SDN网络控制器,以及可以使用我们的电脑中的工具访问API编程功能。如使用(VScode,curl,和Python requests)。
官网原文:
Packet Tracer 8.0.0 main new features are :
A new SDN network controller device
API programming capabilities which can be accessed from the host PC using real world programming tools (curl, Python 3, VS code, ....).
New user interface appearance
New Packet Tracer splash screen
一个新的网络控制器设备。
API编程功能可以使用模拟器外的主机进行访问。
新的用户外观。
新的数据包的显示。
一、新的硬件-SDN控制器
在思科模拟器里面的SDN控制器类似于现在生活中SDN控制器。如思科的Cisco DNA Center and APIC-EM

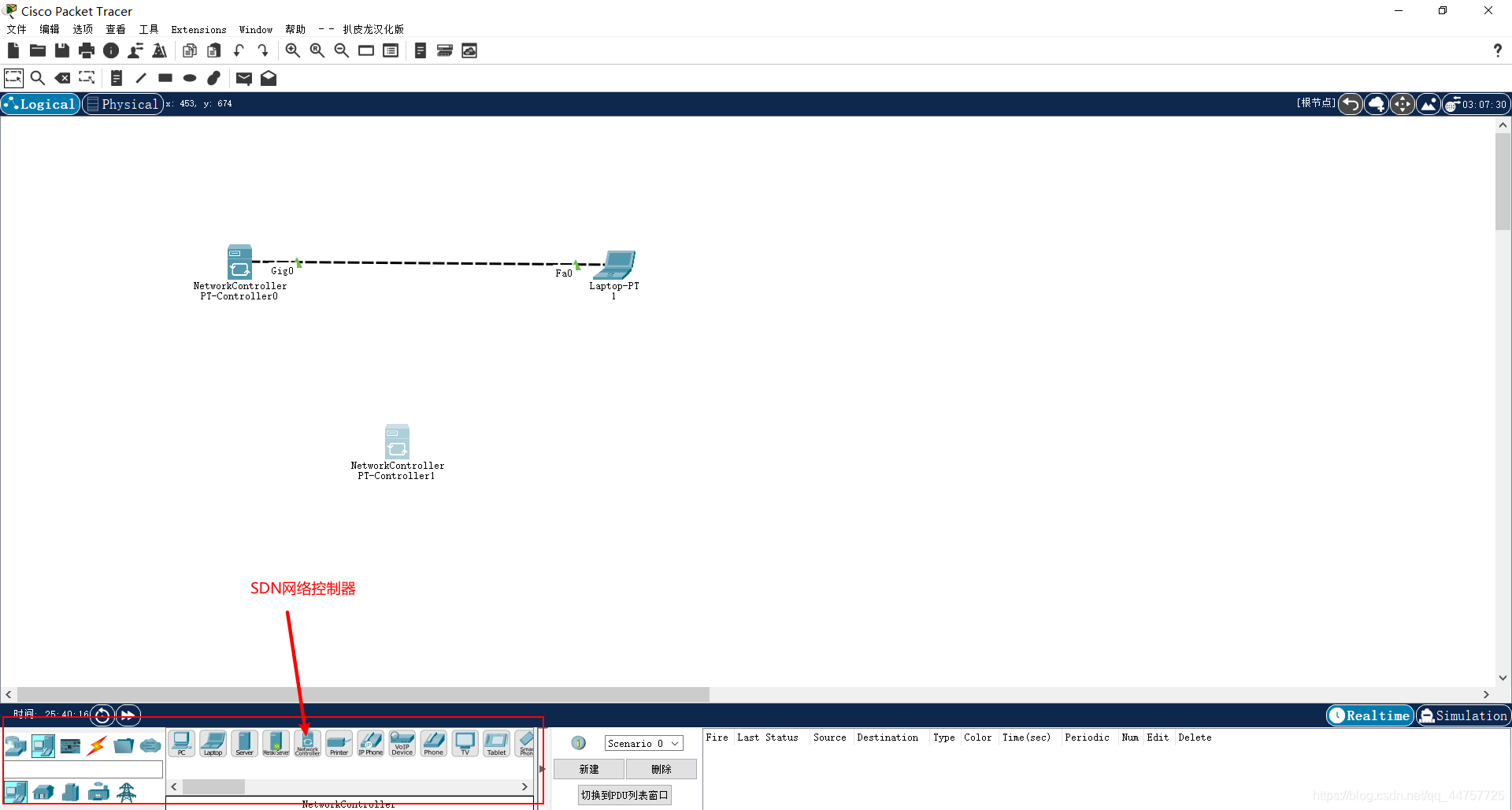

。在模拟器中具体的位置如下:
SDN网络控制器可以使用Web页面来进行配置和管理。还可以使用其API管理的网络控制器提供了一个集中式仪表板,以查看网络状态,允许网络管理员快速识别和排除问题,并立即将配置更改更改为所有受管设备。
可以从主机上运行的Real -World应用程序访问网络控制器,如Web浏览器,vscode,python,curl,postman,执行网络自动化脚本。 必须在Cisco Packet tracer 8.0.0的首选项页面启用对SDN控制器的外部访问能够在SDN控制器设备配置选项卡中启用它。

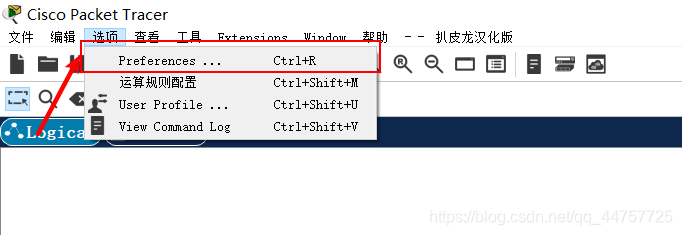

第1步:启用网络控制器REST API全局设置的外部访问。(如果不开启上面的网络控制器REST API全局设置的外部访问,将无法开启第二步奏的功能)。

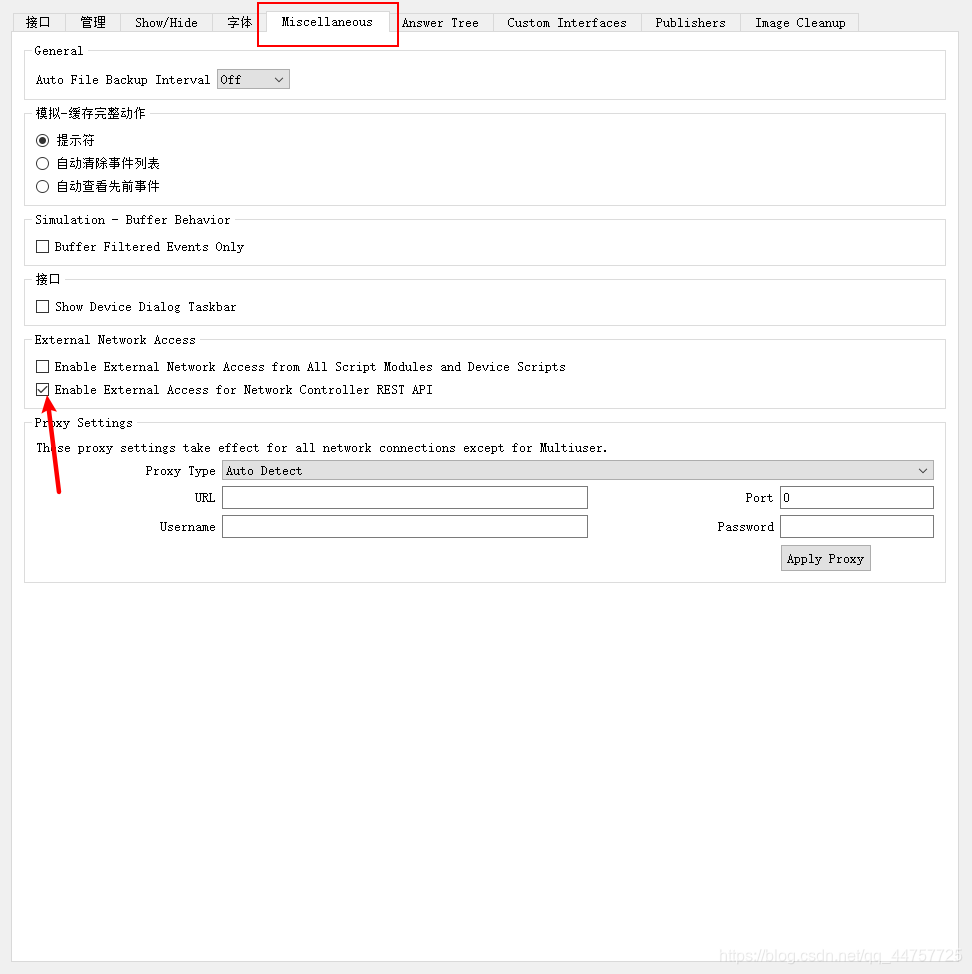

其次在如下界面点击箭头所示的框,确认勾选启用网络控制器REST API全局设置的外部访问。

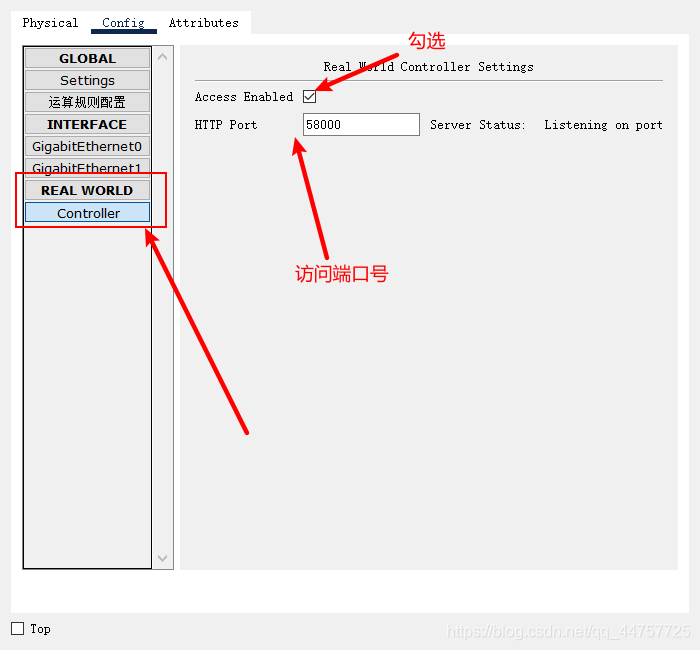

第2步:在SDN控制器配置选项卡中启用远程访问和配置HTTP端口,如果不开启上面的网络控制器REST API全局设置的外部访问,将无法开启这个功能。

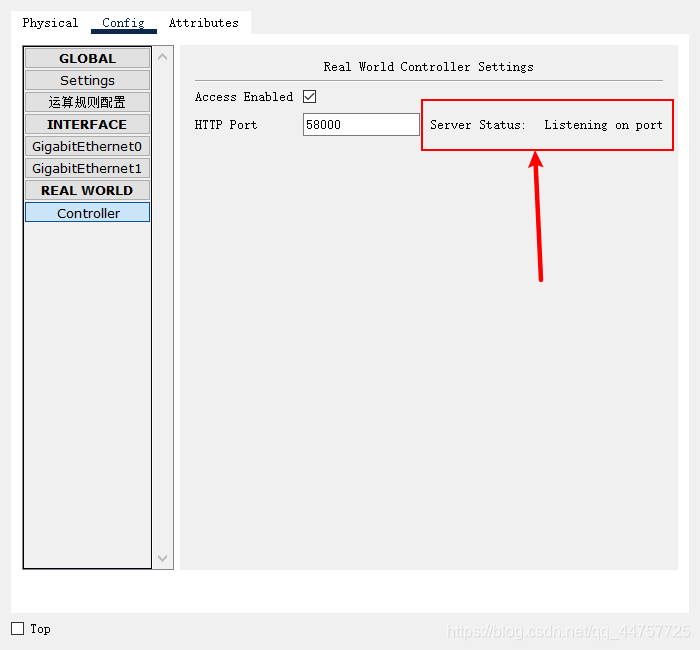

服务器状态必须是Listening on port
。不然将会无法访问。

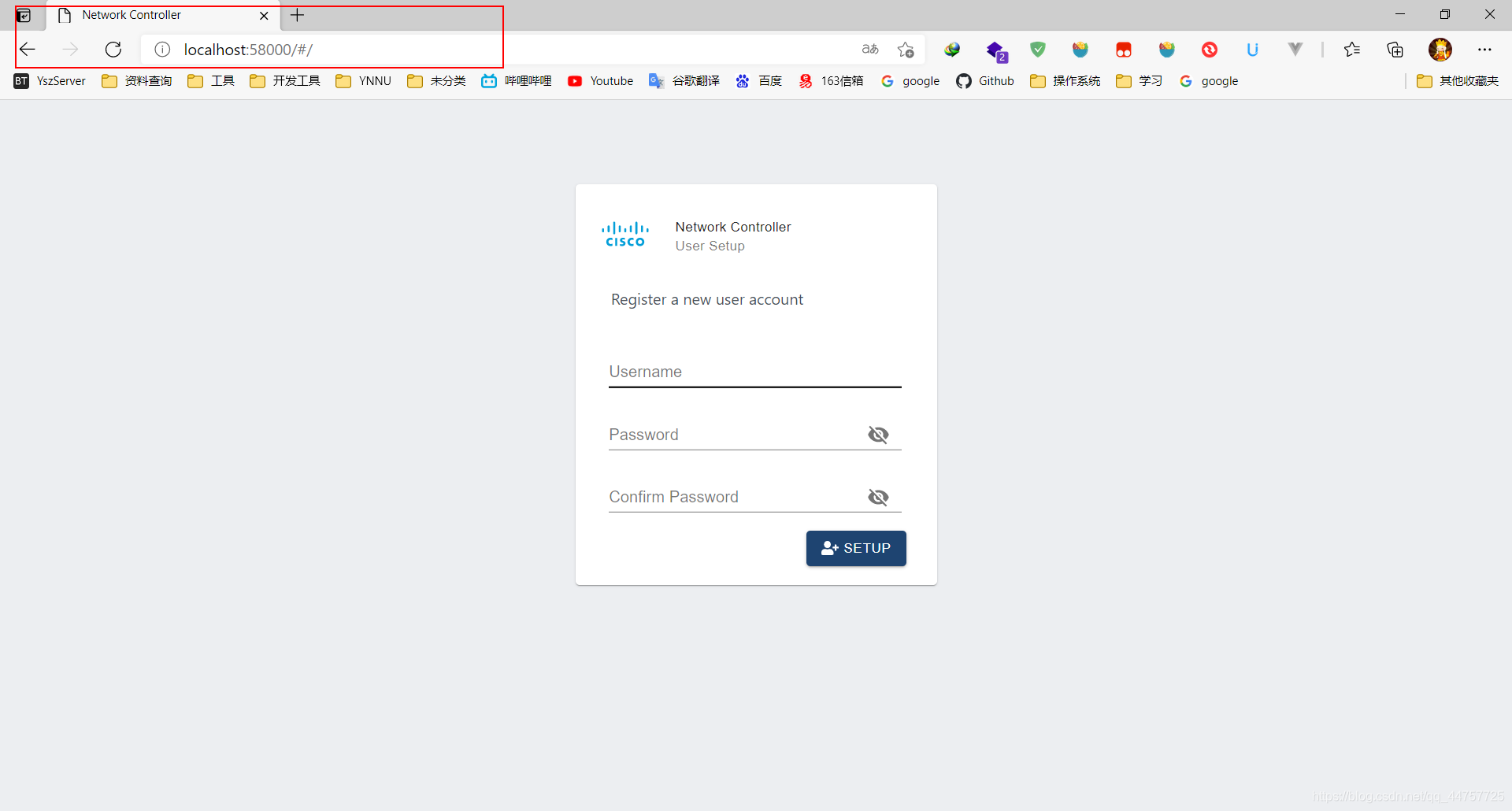

第3步:做完如上操作后,就可以使用Web浏览器对控制器进行访问了。在浏览器地址栏输入http://localhost:58000
,出现如下的注册界面。分别输入用户名和密码、确认密码。

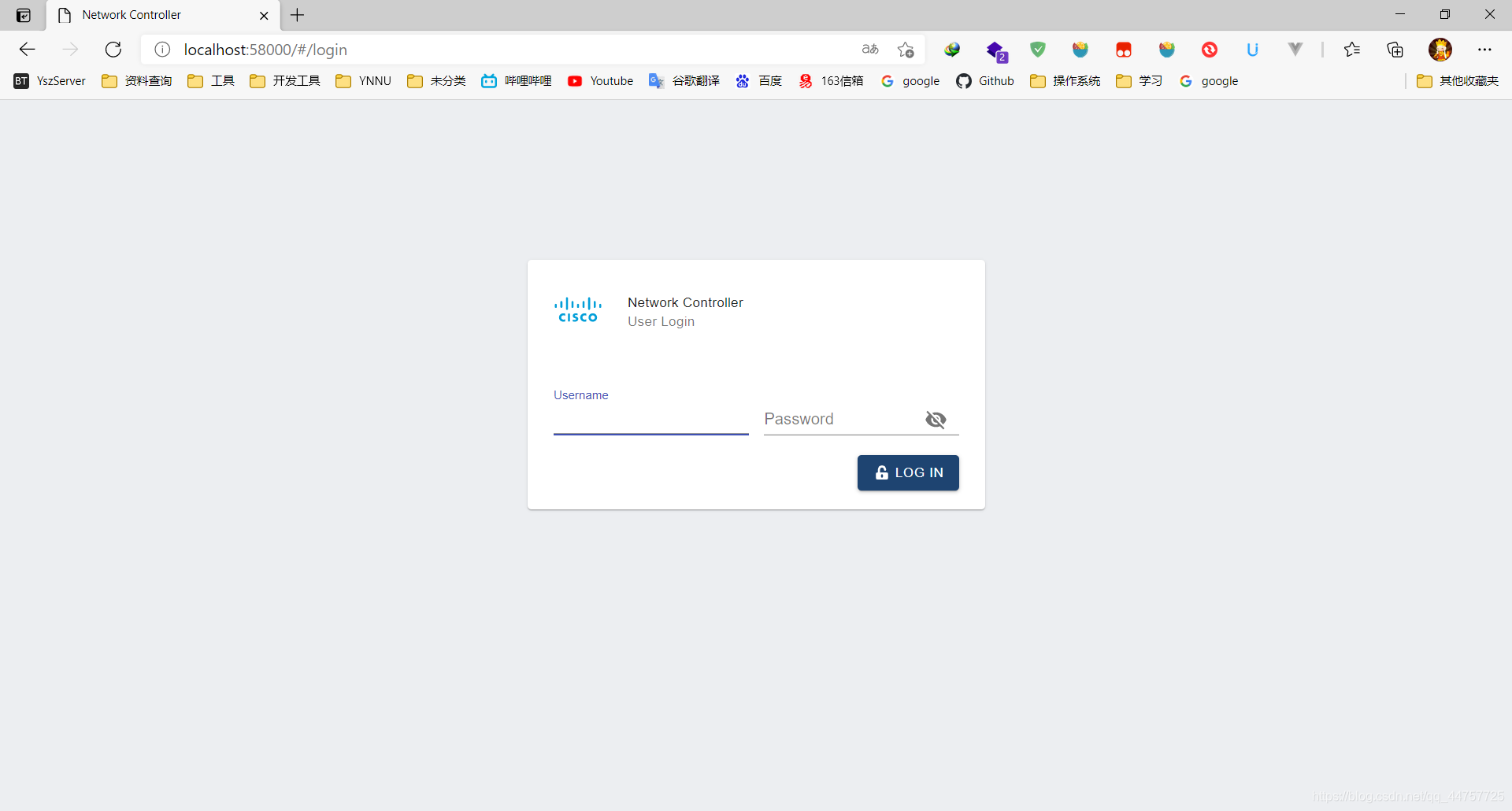

注册完毕后出现登录界面,输入用户名和密码登录。
登录后如下图。
官网原文链接:官方原文档链接
