emmc学习笔记 命令响应 response

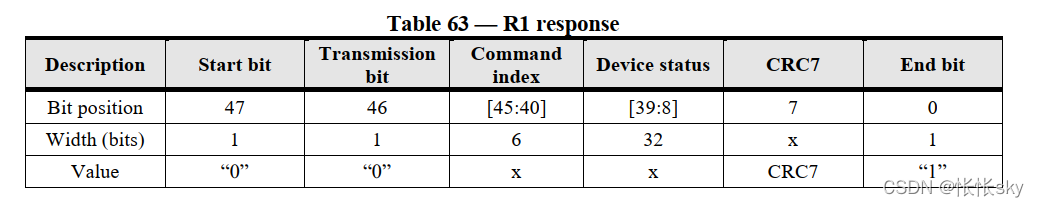

一、R1和R1b类型

长度 48 bit

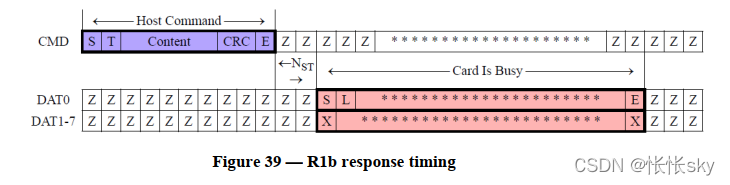

CMD 响应类型为 R1或者R1b类型格式都一样，R1b类型相比R1类型，多了一个busy信号，看了cmd为R1b类型的有cmd 5、6、7、12、28、29等。这些指令执行后某些功能会对读写操作有影响，device将进入busy状态等待前面的指令都执行完成，设计有可能就是为了避免冲突发生。

二、R2 R3类型

 这些响应类型就说了，它们都是服务于特定的命令。

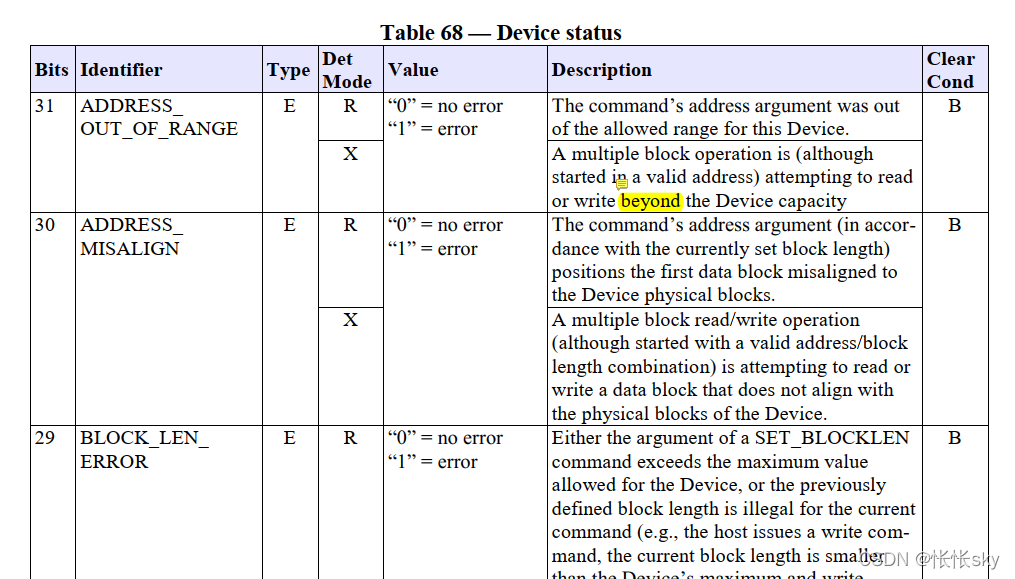

三、设备状态 device status

前面的指令R1和R1b类型的字段中都带有设备状态字段，每一个bit都用来指示设备状态或者收到的CMD命令信息（分为两种类型，一种是"E"error bit 设备发送完后response清除，和"S"status bit不会清除只会根据设备当前状态设定）。

status中的信息还分为响应阶段和执行阶段，响应阶段在当前cmd 的response中就会标出，如上图中bit31 "R" CMD中的地址超出了设备的地址范围。

而执行阶段 比如 "X"在多块写入时起始地址没超出，在执行阶段写到某块时超出地址范围，这类型会在比如CMD12 CMD13等响应中指示，或者等它执行完在下一个CMD的响应中指示出来。
