1、限流算法简介

限流顾名思义，就是对请求或并发数进行限制；通过对一个时间窗口内的请求量进行限制来保障系统的正常运行。如果我们的服务资源有限、处理能力有限，就需要对调用我们服务的上游请求进行限制，以防止自身服务由于资源耗尽而停止服务。

在限流中有两个概念需要了解。

阈值：在一个单位时间内允许的请求量。如 QPS 限制为10，说明 1 秒内最多接受 10 次请求。
拒绝策略：超过阈值的请求的拒绝策略，常见的拒绝策略有直接拒绝、排队等待等。

（1）固定窗口/滑动窗口：

固定窗口在一段时间间隔内（时间窗/时间区间），处理请求的最大数量固定，超过部分不做处理。滑动窗口解决了固定窗口临界突破的问题，只要窗口足够细分。

（2）漏桶：

漏桶大小固定，处理速度固定，但请求进入速度不固定（在突发情况请求过多时，会丢弃过多的请求）。

（3）令牌桶：

令牌桶的大小固定，令牌的产生速度固定，但是消耗令牌（即请求）速度不固定（可以应对一些某些时间请求过多的情况）；每个请求都会从令牌桶中取出令牌，如果没有令牌则丢弃该次请求。

（4）分布式流控

2、固定窗口限流

在一段时间间隔内（时间窗/时间区间），处理请求的最大数量固定，超过部分不做处理。

举个例子,比如我们规定对于接口，我们1s的访问次数不能超过2个。

那么我们可以这么做：

在一开始的时候，我们可以设置一个计数器counter，每当一个请求过来的时候，counter就加1，如果counter的值大于2并且该请求与第一个请求的间隔时间还在指定的时间窗口之内，那么说明请求数过多,拒绝访问；
如果该请求与第一个请求的间隔时间大于指定的时间窗口，且counter的值还在限流范围内，那么就重置 counter,就是这么简单粗暴。

实现

// 计速器 限速
@Slf4j
public class CounterLimiter
{

    // 起始时间
    private static long startTime = System.currentTimeMillis();
    // 时间区间的时间间隔 ms
    private static long interval = 1000;
    // 每秒限制数量
    private static long maxCount = 2;
    //累加器
    private static AtomicLong accumulator = new AtomicLong();

    // 计数判断, 是否超出限制
    public synchronized static boolean tryAcquire() {
        if ((System.currentTimeMillis() - startTime) > interval) {
            log.inf("窗口重置")
            accumulator.set(0);
            startTime = System.currentTimeMillis();
        }
        return accumulator.incrementAndGet() <= maxCount;
    }

 public static void main(String[] args) throws InterruptedException {
        for (int i = 0; i < 10; i++) {
            Thread.sleep(250);
            LocalTime now = LocalTime.now();
            if (!tryAcquire()) {
                System.out.println(now + " 被限流");
            } else {
                System.out.println(now + " 做点什么");
            }
        }
    }
}

问题

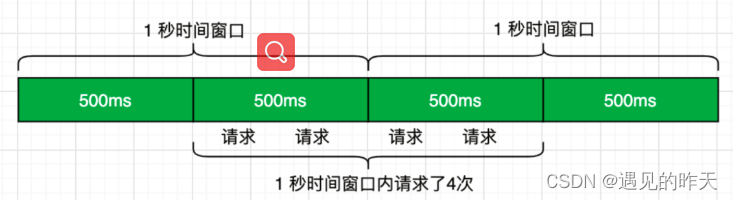

从输出结果中可以看到大概每秒操作 3 次，由于限制 QPS 为 2，所以平均会有一次被限流。看起来可以了，不过我们思考一下就会发现这种简单的限流方式是有问题的，虽然我们限制了 QPS 为 2，但是当遇到时间窗口的临界突变时，如 1s 中的后 500 ms 和第 2s 的前 500ms 时，虽然是加起来是 1s 时间，却可以被请求 4 次

在这里插入图片描述

3、滑动窗口算法

滑动窗口算法是对固定窗口算法的改进。既然固定窗口算法在遇到时间窗口的临界突变时会有问题，那么我们在遇到下一个时间窗口前也调整时间窗口不就可以了吗？

在这里插入图片描述

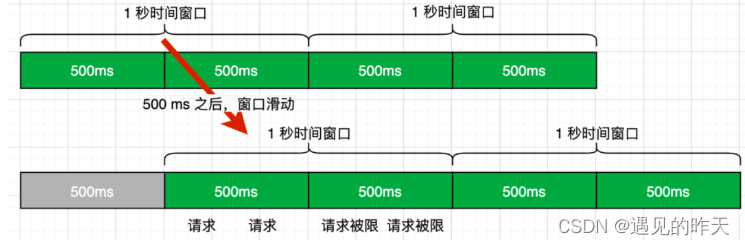

上图的示例中，每 500ms 滑动一次窗口，可以发现窗口滑动的间隔越短，时间窗口的临界突变问题发生的概率也就越小，不过只要有时间窗口的存在，还是有可能发生时间窗口的临界突变问题。，如果样本窗口定义的合理够小,基本是不会出现临界突破问题。

实现

import java.time.LocalTime;
import java.util.concurrent.atomic.AtomicInteger;

/**
 * 滑动窗口限流工具类
 */
public class RateLimiterSlidingWindow {
    /**
     * 阈值
     */
    private int qps = 2;
    /**
     * 时间窗口总大小（毫秒）
     */
    private long windowSize = 1000;
    /**
     * 多少个子窗口
     */
    private Integer windowCount = 10;
    /**
     * 窗口列表
     */
    private WindowInfo[] windowArray = new WindowInfo[windowCount];

    public RateLimiterSlidingWindow(int qps) {
        this.qps = qps;
        long currentTimeMillis = System.currentTimeMillis();
        for (int i = 0; i < windowArray.length; i++) {
            windowArray[i] = new WindowInfo(currentTimeMillis, new AtomicInteger(0));
        }
    }

    /**
     * 1. 计算当前时间窗口
     * 2. 更新当前窗口计数 & 重置过期窗口计数
     * 3. 当前 QPS 是否超过限制
     *
     * @return
     */
    public synchronized boolean tryAcquire() {
        long currentTimeMillis = System.currentTimeMillis();
        // 1. 计算当前时间窗口
        int currentIndex = (int)(currentTimeMillis % windowSize / (windowSize / windowCount));
        // 2.  更新当前窗口计数 & 重置过期窗口计数
        int sum = 0;
        for (int i = 0; i < windowArray.length; i++) {
            WindowInfo windowInfo = windowArray[i];
            if ((currentTimeMillis - windowInfo.getTime()) > windowSize) {
                windowInfo.getNumber().set(0);
                windowInfo.setTime(currentTimeMillis);
            }
            if (currentIndex == i && windowInfo.getNumber().get() < qps) {
                windowInfo.getNumber().incrementAndGet();
            }
            sum = sum + windowInfo.getNumber().get();
        }
        // 3. 当前 QPS 是否超过限制
        return sum <= qps;
    }

    private class WindowInfo {
        // 窗口开始时间
        private Long time;
        // 计数器
        private AtomicInteger number;

        public WindowInfo(long time, AtomicInteger number) {
            this.time = time;
            this.number = number;
        }
        // get...set...
    }
}

测试用例

public static void main(String[] args) throws InterruptedException {
    int qps = 2, count = 20, sleep = 300, success = count * sleep / 1000 * qps;
    System.out.println(String.format("当前QPS限制为:%d,当前测试次数:%d,间隔:%dms,预计成功次数:%d", qps, count, sleep, success));
    success = 0;
    RateLimiterSlidingWindow myRateLimiter = new RateLimiterSlidingWindow(qps);
    for (int i = 0; i < count; i++) {
        Thread.sleep(sleep);
        if (myRateLimiter.tryAcquire()) {
            success++;
            if (success % qps == 0) {
                System.out.println(LocalTime.now() + ": success, ");
            } else {
                System.out.print(LocalTime.now() + ": success, ");
            }
        } else {
            System.out.println(LocalTime.now() + ": fail");
        }
    }
    System.out.println();
    System.out.println("实际测试成功次数:" + success);
}

这种方式没有了时间窗口突变的问题，限流比较准确，但是因为要记录下每次请求的时间点，所以占用的内存较多。

4、漏桶算法

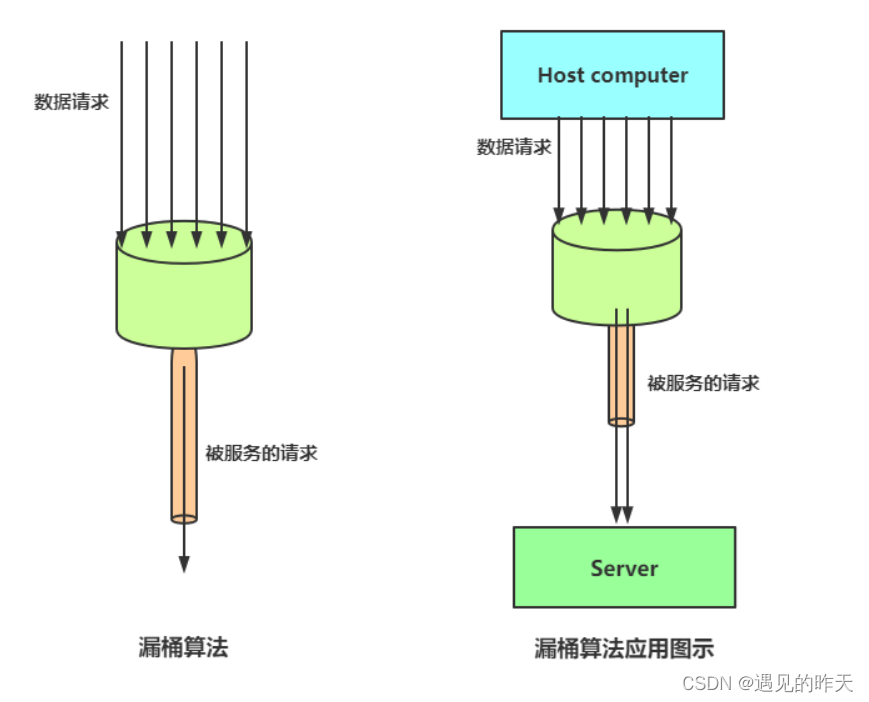

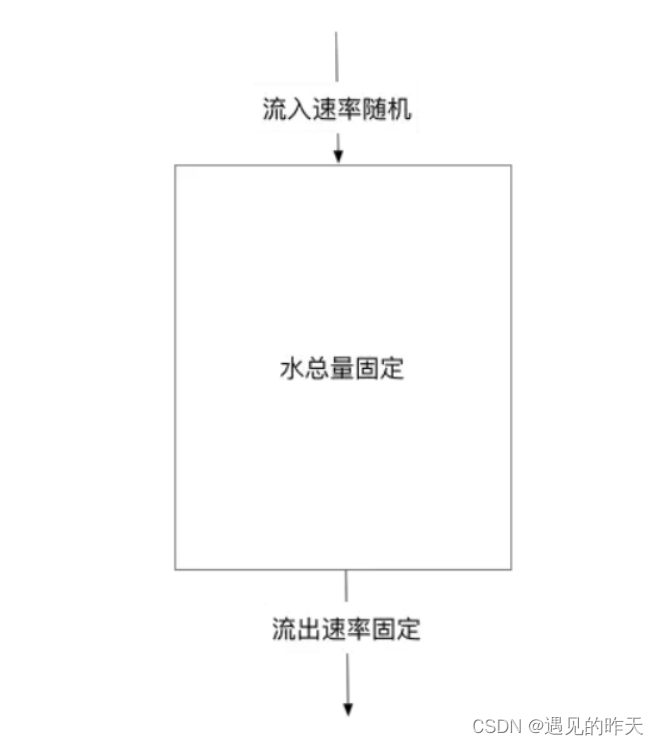

漏桶算法限流的基本原理为：水（对应请求）从进水口进入到漏桶里，漏桶以一定的速度出水（请求放行），当水流入速度过大，桶内的总水量大于桶容量会直接溢出，请求被拒绝，如图所示。

大致的漏桶限流规则如下：
（1）进水口（对应客户端请求）以任意速率流入进入漏桶。
（2）漏桶的容量是固定的，出水（放行）速率也是固定的。
（3）漏桶容量是不变的，如果处理速度太慢，桶内水量会超出了桶的容量，则后面流入的水滴会溢出，表示请求拒绝。

在这里插入图片描述
漏桶算法其实很简单，可以粗略的认为就是注水漏水过程，往桶中以任意速率流入水，以一定速率流出水，当水超过桶容量（capacity）则丢弃，因为桶容量是不变的，保证了整体的速率。

实现

// 漏桶 限流
@Slf4j
public class LeakBucketLimiter {

    // 计算的起始时间
    private static long lastOutTime = System.currentTimeMillis();
    // 流出速率 每秒 2 次
    private static int leakRate = 2;

    // 桶的容量
    private static int capacity = 2;

    //剩余的水量
    private static AtomicInteger water = new AtomicInteger(0);

    //返回值说明：
    // false 没有被限制到
    // true 被限流
    public static synchronized boolean isLimit() {
        // 如果是空桶，就当前时间作为漏出的时间
        if (water.get() == 0) {
            lastOutTime = System.currentTimeMillis();
            water.addAndGet(1);
            return false;
        }
        // 执行漏水 2/s （一般情况下 waterLeaked小于桶容量才行）
        int waterLeaked = ((int) ((System.currentTimeMillis() - lastOutTime) / 1000)) * leakRate;
        // 计算剩余水量
        int waterLeft = water.get() - waterLeaked;
        water.set(Math.max(0, waterLeft));
        // 重新更新leakTimeStamp
        lastOutTime = System.currentTimeMillis();
        // 尝试加水,并且水还未满 ，放行
        if ((water.get()) < capacity) {
            water.addAndGet(1);
            return false;
        } else {
            // 水满，拒绝加水， 限流
            return true;
        }

    }
}

漏桶出口的速度固定，不能灵活的应对后端能力提升。比如，通过动态扩容，后端流量从1000QPS提升到1WQPS，漏桶没有办法。但是一定时间内，流出速度（处理速度是固定的），流量整形，避免服务被冲垮

5、令牌桶算法

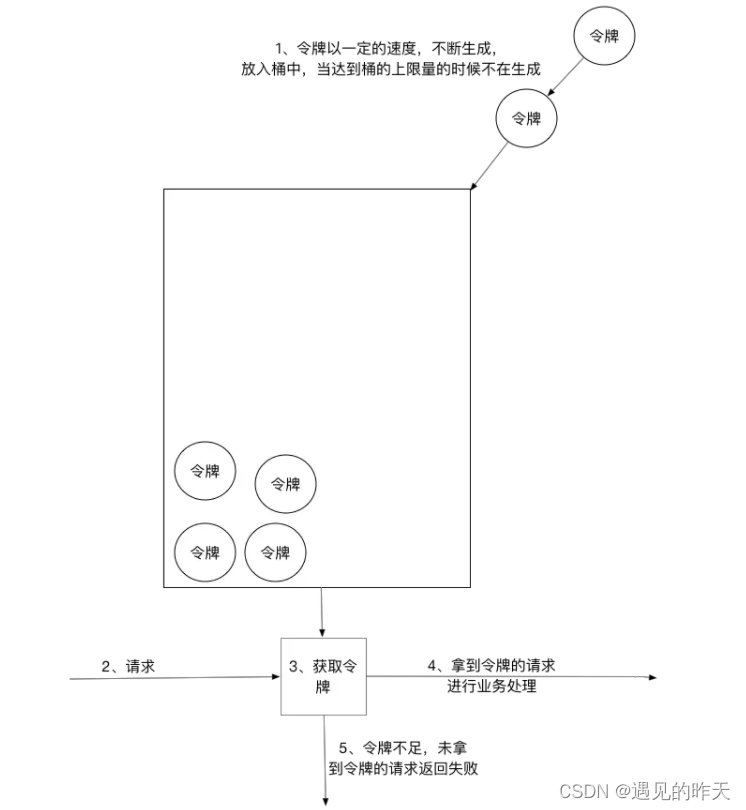

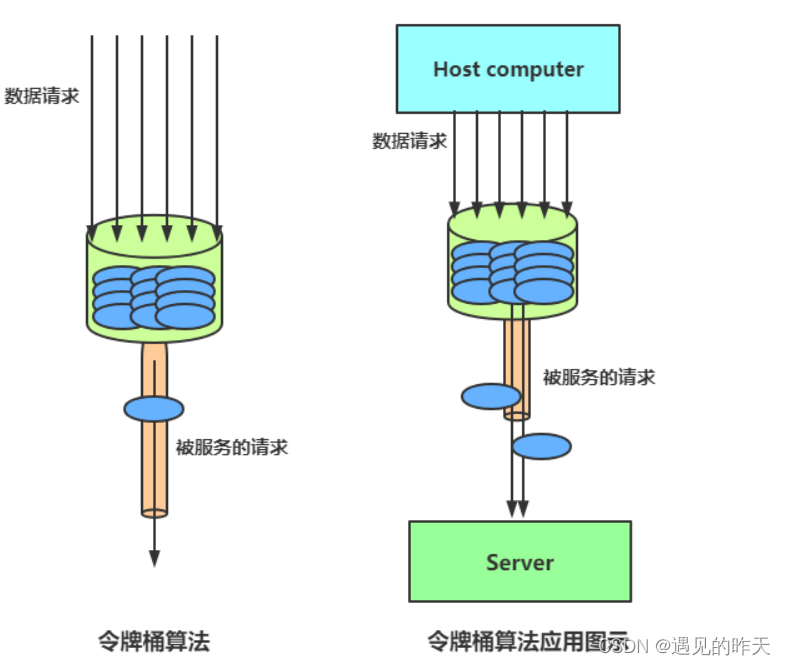

令牌桶算法以一个设定的速率产生令牌并放入令牌桶，每次用户请求都得申请令牌，如果令牌不足，则拒绝请求。

令牌桶算法中新请求到来时会从桶里拿走一个令牌，如果桶内没有令牌可拿，就拒绝服务。当然，令牌的数量也是有上限的。令牌的数量与时间和发放速率强相关，时间流逝的时间越长，会不断往桶里加入越多的令牌，如果令牌发放的速度比申请速度快，令牌桶会放满令牌，直到令牌占满整个令牌桶，如图所示。

令牌桶限流大致的规则如下：
（1）进水口按照某个速度，向桶中放入令牌。
（2）令牌的容量是固定的，但是放行的速度不是固定的，只要桶中还有剩余令牌，一旦请求过来就能申请成功，然后放行。
（3）如果令牌的发放速度，慢于请求到来速度，桶内就无牌可领，请求就会被拒绝。

总之，令牌的发送速率可以设置，从而可以对突发的出口流量进行有效的应对。

在这里插入图片描述

// 令牌桶 限速
@Slf4j
public class TokenBucketLimiter {
    // 上一次令牌发放时间
    public long lastTime = System.currentTimeMillis();
    // 桶的容量
    public int capacity = 2;
    // 令牌生成速度 /s
    public int rate = 2;
    // 当前令牌数量
    public AtomicInteger tokens = new AtomicInteger(0);
    ;

    //返回值说明：
    // false 没有被限制到
    // true 被限流
    public synchronized boolean isLimited() {
        long now = System.currentTimeMillis();
        //时间间隔,单位为 ms
        long gap = now - lastTime;

        //计算时间段内的令牌数
        int reverse_permits = (int) (gap * rate / 1000);
        int all_permits = tokens.get() + reverse_permits;
        // 当前令牌数
        tokens.set(Math.min(capacity, all_permits));

        if (tokens.get() < applyCount) {
            // 若拿不到令牌,则拒绝
            return true;
        } else {
            // 还有令牌，领取令牌
            tokens.getAndAdd( - applyCount);
            lastTime = now;
            // log.info("剩余令牌.." + tokens);
            return false;
        }

    }
}

6、分布式流控

高性能的分布式限流组件可以使用Redis+Lua来开发，京东的抢购就是使用Redis+Lua完成的限流。并且无论是Nginx外部网关还是gateway内部网关，都可以使用Redis+Lua限流组件。

定义注解

/**
 * @description 自定义注解实现分布式限流
 */
@Target(value = ElementType.METHOD)
@Retention(RetentionPolicy.RUNTIME)
@Documented
public @interface RedisLimit {
    /**
     * 请求限制，一秒内可以允许好多个进入(默认一秒可以支持100个)
     * @return
     */
    int reqLimit() default 1000;

    /**
     * 模块名称
     * @return
     */
    String reqName() default "";
}

注解实现

/**
 * @description MyRedisLimiter注解的切面类
 */
@Aspect
@Component
public class RedisLimiterAspect {
    private final Logger logger = LoggerFactory.getLogger(RedisLimitStream.class);
	private static String EXPIRE_TIME = "1";
    /**
     * 当前响应请求
     */
    @Autowired
    private HttpServletResponse response;

    /**
     * redis服务
     */
    @Autowired
    private RedisService redisService;

    /**
     * 执行redis的脚本文件
     */
    @Autowired
    private RedisScript<Boolean> rateLimitLua;

    /**
     * 对所有接口进行拦截
     */
    @Pointcut("@annotation(xxx.RedisLimit)")
    public void pointcut(){}

    /**
     * 对切点进行继续处理
     */
    @Around("pointcut()")
    public Object process(ProceedingJoinPoint proceedingJoinPoint) throws Throwable{
        //使用反射获取RedisLimit注解
        MethodSignature signature = (MethodSignature) proceedingJoinPoint.getSignature();
        //没有添加限流注解的方法直接放行
        RedisLimit redisLimit = signature.getMethod().getDeclaredAnnotation(RedisLimit.class);
        if(ObjectUtils.isEmpty(redisLimit)){
            return proceedingJoinPoint.proceed();
        }

        //List设置Lua的KEYS[1]
        List<String> keyList = new ArrayList<>();
        // 当前秒数作为 key
        keyList.add("ip:" + (System.currentTimeMillis() / 1000));

        //获取注解上的参数，获取配置的速率
        //List设置Lua的ARGV[1]
        int value = redisLimit.reqLimit();

        // 调用Redis执行lua脚本，未拿到令牌的，直接返回提示
        boolean acquired = redisService.execute(rateLimitLua, keyList, value,EXPIRE_TIME);
        logger.info("执行lua结果：" + acquired);
        if(!acquired){
            this.limitStreamBackMsg();
            return null;
        }

        //获取到令牌，继续向下执行
        return proceedingJoinPoint.proceed();
    }

    /**
     * 被拦截的人，提示消息
     */
    private void limitStreamBackMsg() {
        response.setHeader("Content-Type", "text/html;charset=UTF8");
        PrintWriter writer = null;
        try {
            writer = response.getWriter();
            writer.println("{\"code\":503,\"message\":\"当前排队人较多，请稍后再试！\",\"data\":\"null\"}");
            writer.flush();
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            if (writer != null) {
                writer.close();
            }
        }
    }
}

定义redis配置文件

/**
 * @description 实现redis的编码方式
 */
@Configuration
public class RedisConfiguration {

    /**
     * 初始化将lua脚本加载到redis脚本中
     * @return
     */
    @Bean
    public DefaultRedisScript loadRedisScript() {
        DefaultRedisScript redisScript = new DefaultRedisScript();
        redisScript.setLocation(new ClassPathResource("limit.lua"));
        redisScript.setResultType(Boolean.class);
        return redisScript;
    }
}

定义固定窗口 lua脚本

local count = redis.call("incr",KEYS[1])
if count == 1 then
  redis.call('expire',KEYS[1],ARGV[2])
end
if count > tonumber(ARGV[1]) then
  return 0
end
return 1

封装方法调用

  /**
     * 执行lua脚本
     * @param redisScript lua源代码脚本
     * @param keyList
     * @param value
     * @return
     */
    public boolean execute(RedisScript<Boolean> redisScript, List<String> keyList, int value,,String expireTime) {
        return redisTemplate.execute(redisScript, keyList, String.valueOf(value),expireTime);
    }

7、lua脚本

7.1、固定窗口lua脚本

Redis 中的固定窗口限流是使用 incr 命令实现的，incr 命令通常用来自增计数；如果我们使用时间戳信息作为 key，自然就可以统计每秒的请求量了，以此达到限流目的。

这里有两点要注意。

对于不存在的 key，第一次新增时，value 始终为 1。
INCR 和 EXPIRE 命令操作应该在一个原子操作中提交，以保证每个 key 都正确设置了过期时间，不然会有 key 值无法自动删除而导致的内存溢出。

由于 Redis 中实现事务的复杂性，所以这里直接只用 lua 脚本来实现原子操作。下面是 lua 脚本内容。

local count = redis.call("incr",KEYS[1])
if count == 1 then
  redis.call('expire',KEYS[1],ARGV[2])
end
if count > tonumber(ARGV[1]) then
  return 0
end
return 1

7.1、滑动窗口lua脚本

通过对上面的基于 incr 命令实现的 Redis 限流方式的测试，我们已经发现了固定窗口限流所带来的问题，在这篇文章的第三部分已经介绍了滑动窗口限流的优势，它可以大幅度降低因为窗口临界突变带来的问题，那么如何使用 Redis 来实现滑动窗口限流呢？

这里主要使用 ZSET 有序集合来实现滑动窗口限流，ZSET 集合有下面几个特点：

ZSET 集合中的 key 值可以自动排序。
ZSET 集合中的 value 不能有重复值。
ZSET 集合可以方便的使用 ZCARD 命令获取元素个数。
ZSET 集合可以方便的使用 ZREMRANGEBYLEX 命令移除指定范围的 key 值。

基于上面的四点特性，可以编写出基于 ZSET 的滑动窗口限流 lua 脚本。

--KEYS[1]: 限流 key
--ARGV[1]: 时间戳 - 时间窗口
--ARGV[2]: 当前时间戳（作为score）
--ARGV[3]: 阈值
--ARGV[4]: score 对应的唯一value
-- 1. 移除时间窗口之前的数据
redis.call('zremrangeByScore', KEYS[1], 0, ARGV[1])
-- 2. 统计当前元素数量
local res = redis.call('zcard', KEYS[1])
-- 3. 是否超过阈值
if (res == nil) or (res < tonumber(ARGV[3])) then
    redis.call('zadd', KEYS[1], ARGV[2], ARGV[4])
    return 1
else
    return 0
end

不想自己实现，可以使用redision，Guava
