百度地图webgl使用

在项目的index.html中引入

 <script type="text/javascript" src="//api.map.baidu.com/api?type=webgl&v=1.0&ak=你的AK秘钥"></script>

注意，百度webgl的引入和百度地图的引入的链接是不一样的，这里的type=webgl，关于百度地图的引入请看另一篇文章：https://blog.csdn.net/qq_44793507/article/details/130554864

引入完成后可以全局使用百度地图的webglAPI

百度地图的webgl绘制和echarts类似，需要先初始化dom，初始化需要在onMounted中进行

<template>
    <div>
         <div class="map-info" ref="chartDom"></div>
    </div>
</template>

<script setup>
import { ref,onMounted } from "vue"

const chartDom = ref(); // dom

/**获取地图信息 */
const getMap = async () => {
    //GPS坐标
    var x = 114.326488;
    var y = 30.460413;
    // 创建地图实例
    var map = new BMapGL.Map(chartDom.value);
    // 地图定位点-通过坐标定位
    var point = new BMapGL.Point(x,y);
    map.centerAndZoom(point, 10); // 摄像机位置，数值越小，距离越远
    map.setTilt(50);
    map.enableScrollWheelZoom(true);  // 允许鼠标拖动
}

onMounted(()=>{
    // 初始化webgl
    getMap();
})
</script>

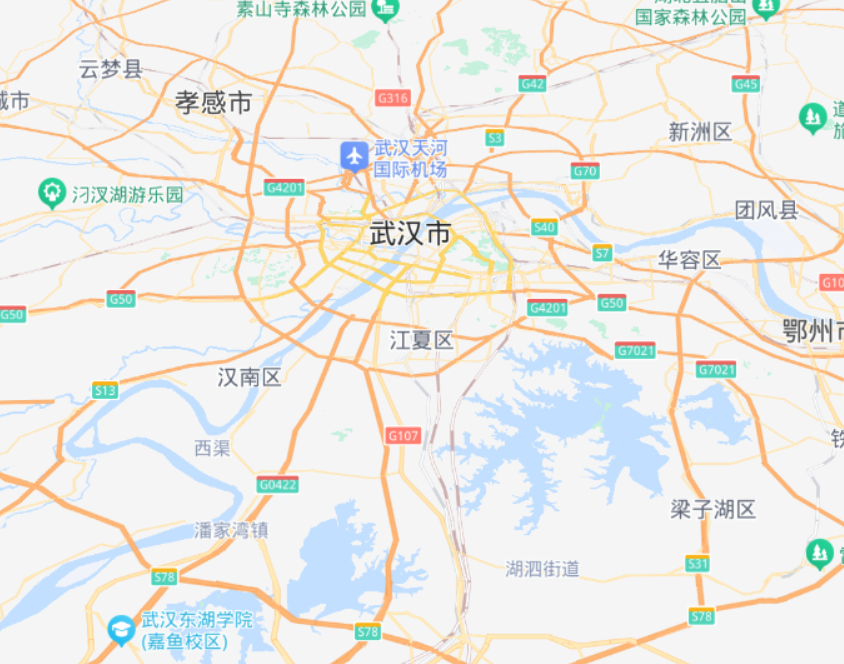

在这里插入图片描述
到这里我们的基础地图就创建完成了。

自定义地图样式

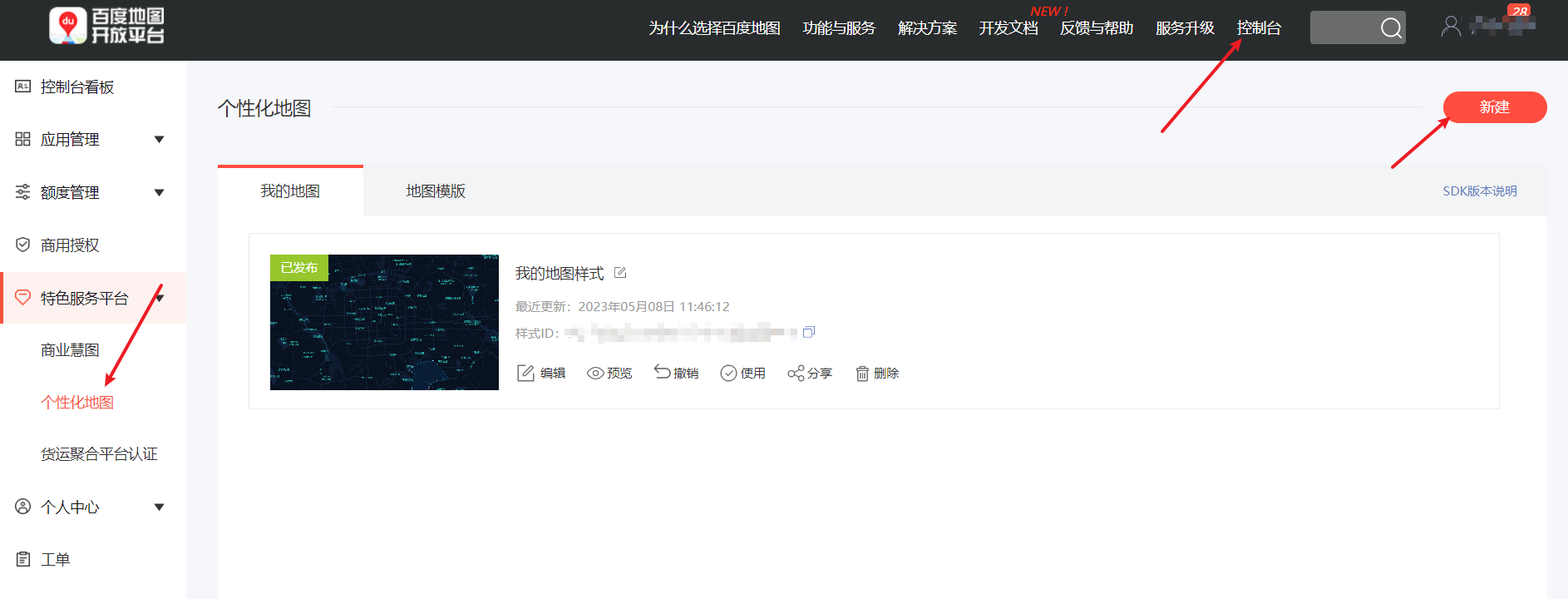

我们可以修改地图的样式，让地图更加融入页面的整体效果，关于自定义地图样式，在百度地图的官方文档上有说明，进入控制台，找到特色服务平台，点击个性化地图，点击新建

在这里插入图片描述

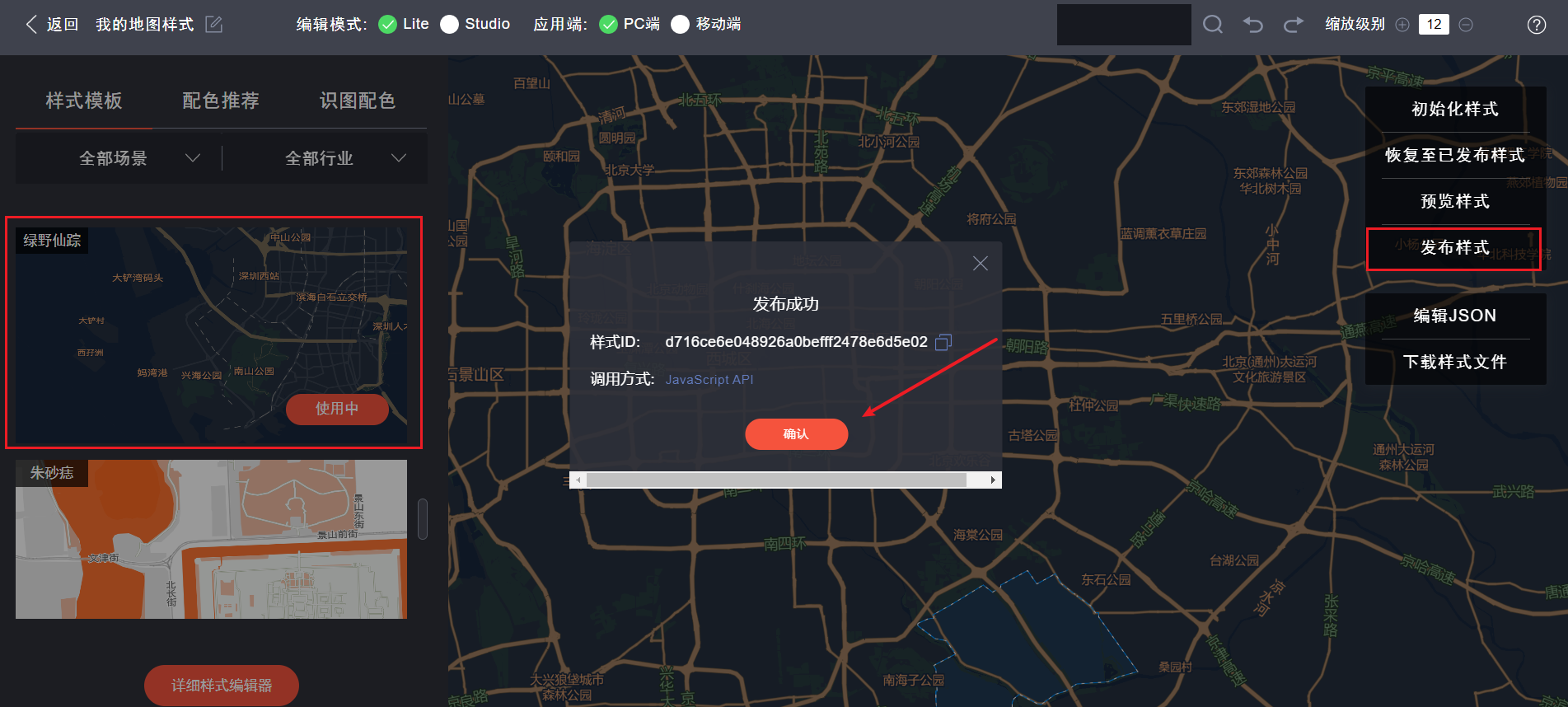

在地图样式中找到我们想要的样式，点击发布样式，点击确认

在这里插入图片描述

发布后，返回个性化地图页面，复制刚才发布的地图样式ID

在这里插入图片描述

将样式ID添加到我们的地图上即可。

// 自定义地图样式
map.setMapStyleV2({
    styleId: 'd716ce6e048926a0befff2478e6d5e02'
});

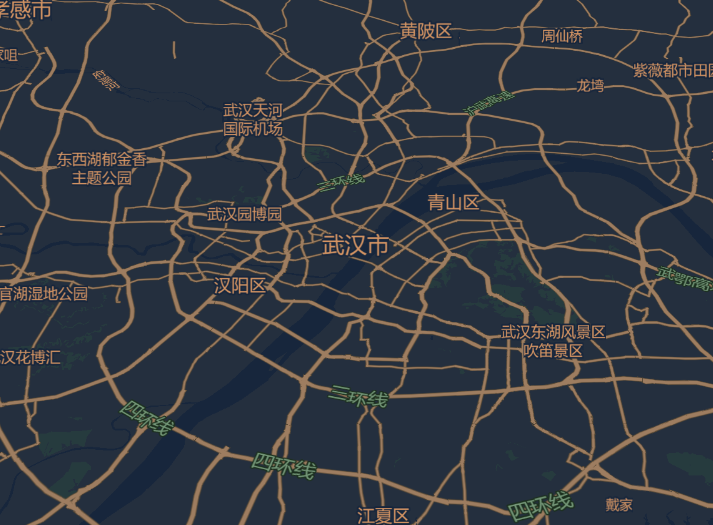

在这里插入图片描述

地区镂面棱柱效果

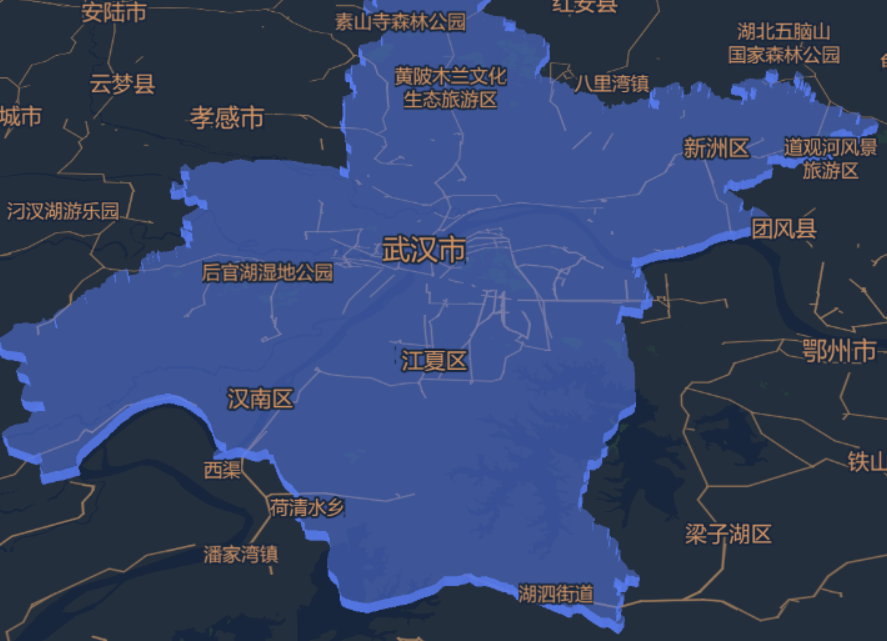

百度地图的webgl可以绘制镂面棱柱效果，也就是根据省市区来绘制棱柱形状，效果如下：

在这里插入图片描述

棱柱效果的绘制：

    /* 镂空面绘制 */
    var bd = new BMapGL.Boundary();
    // 通过省市区来获取GPS坐标
    bd.get('武汉市', function (rs) {
        /* rs是一个数组，该数组为当前省市区的坐标信息，根据地区名获取 */
        var count = rs.boundaries.length; //行政区域的点有多少个
        for (var i = 0; i < count; i++) {
            var path = [];
            var str = rs.boundaries[i].replace(' ', '');
            var points = str.split(';');
            for (var j = 0; j < points.length; j++) {
                var lng = points[j].split(',')[0];
                var lat = points[j].split(',')[1];
                path.push(new BMapGL.Point(lng, lat));
            }
            // 镂面图的样式
            var prism = new BMapGL.Prism(path, 2000, {
                topFillColor: '#5679ea',
                topFillOpacity: 0.5,
                sideFillColor: '#5679ea',
                sideFillOpacity: 0.9
            });
            map.addOverlay(prism);
        }
    });

镂面绘制的官网文档：https://lbs.baidu.com/index.php?title=loukongPolygon

绘制点信息以及信息弹窗

绘制点的官方文档：https://lbs.baidu.com/index.php?title=jspopularGL/guide/addOverlay

图标的信息框以及点击弹框

/* 添加标记点 */
// 创建点标记
let marker = [
    {x :114.311828, y:30.598592,sign : '武汉市市政府',type : 2},
    {x :114.347939, y:30.552295,sign : '湖北省省政府',type : 1}
];
// 通过遍历循环创建点标记
marker.forEach(el=>{
    let index = new BMapGL.Marker(new BMapGL.Point(el.x, el.y));  // 创建标记
    map.addOverlay(index)

     /* 悬浮文本 */
     var opts = {
          position: new BMapGL.Point(el.x, el.y), // 指定文本标注所在的地理位置
          offset: new BMapGL.Size(30, -30) // 设置文本偏移量
      };
      // 创建文本标注对象
      var label = new BMapGL.Label(el.sign, opts);
      // 自定义文本标注样式
      label.setStyle({
            color: '#00f2f1',
            borderRadius: '5px',
            borderColor: 'transparent',
            backgroundColor:'rgba(16, 17, 41,0.5)',
            padding: '10px',
            fontSize: '12px',
            fontFamily: '微软雅黑'
        });
        map.addOverlay(label);


        /* 点击后的信息窗口 */
        // 创建点击事件
        var infoWindow = new BMapGL.InfoWindow(el.sign, {      // 创建信息窗口对象
            width : 20,     // 信息窗口宽度
            height: 10,     // 信息窗口高度
            title : el.sign , // 信息窗口标题
        },100)
        index.addEventListener("click", function(){                // 创建点击事件
           map.openInfoWindow(infoWindow, opts.position); //开启信息窗口
        });
    })

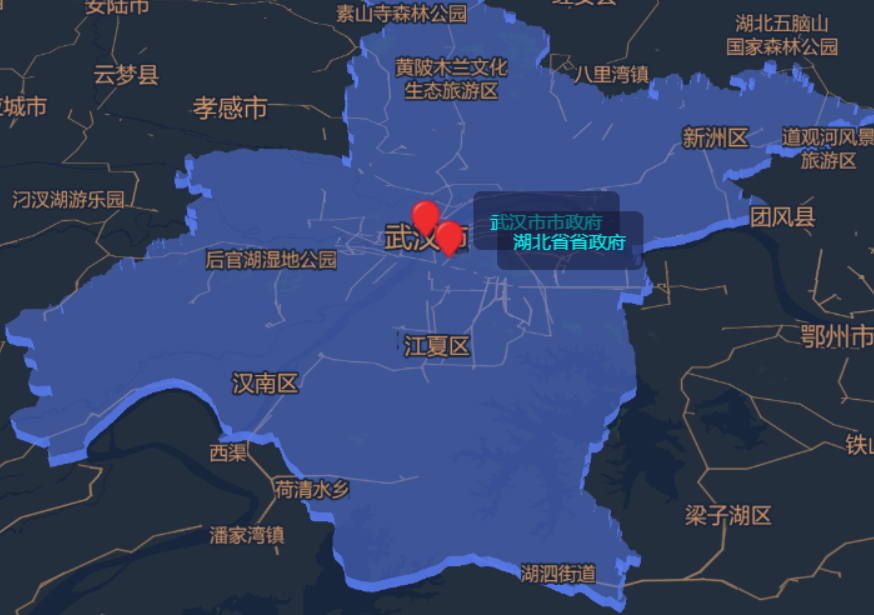

在这里插入图片描述

完整代码
一些字段的说明：
Point：指定的经度和纬度创建一个地图定位点
setTilt：地图倾斜角度，可以表现出现3d效果
Prism：创建棱柱覆盖物

const chartDom = ref(); // dom
/**获取地图信息 */
const getMap = async () => {
    //GPS坐标
    var x = 114.326488;
    var y = 30.460413;
    // 创建地图实例
    var map = new BMapGL.Map(chartDom.value);
    // 地图定位点-Point：指定的经度和纬度创建一个地理点坐标
    var point = new BMapGL.Point(x,y);
    map.centerAndZoom(point, 10); // 摄像机位置，数值越小，距离越远
    map.setTilt(50);  // setTilt：地图倾斜角度(一般设置40-70，这样可以看到棱柱的侧边，出现3d效果)
    map.enableScrollWheelZoom(true);  // 允许鼠标拖动
    // 自定义地图样式
    map.setMapStyleV2({
        styleId: 'd716ce6e048926a0befff2478e6d5e02'
    });
    /* 添加标记点 */
    // 点标记数据
    let marker = [
        {x :114.311828, y:30.598592,sign : '武汉市市政府',type : 2},
        {x :114.347939, y:30.552295,sign : '湖北省省政府',type : 1}
    ]
    marker.forEach(el=>{
        /* 创建点标记 */
        let index = new BMapGL.Marker(new BMapGL.Point(el.x, el.y));  // 创建标记
        map.addOverlay(index)


        /* 悬浮文本 */
        var opts = {
            position: new BMapGL.Point(el.x, el.y), // 指定文本标注所在的地理位置
            offset: new BMapGL.Size(30, -30) // 设置文本偏移量
        };
        // 创建文本标注对象
        var label = new BMapGL.Label(el.sign, opts);
        // 自定义文本标注样式
        label.setStyle({
            color: '#00f2f1',
            borderRadius: '5px',
            borderColor: 'transparent',
            backgroundColor:'rgba(16, 17, 41,0.5)',
            padding: '10px',
            fontSize: '12px',
            fontFamily: '微软雅黑'
        });
        map.addOverlay(label);


        /* 点击后的信息窗口 */
        // 创建点击事件
        var infoWindow = new BMapGL.InfoWindow(el.sign, {      // 创建信息窗口对象
            width : 20,     // 信息窗口宽度
            height: 10,     // 信息窗口高度
            title : el.sign , // 信息窗口标题
        },100)
        index.addEventListener("click", function(){                // 创建点击事件
           map.openInfoWindow(infoWindow, opts.position); //开启信息窗口
        });
    })


    /* 3D棱柱-镂空面绘制 */
    var bd = new BMapGL.Boundary();
    // 通过省市区来获取GPS坐标
    bd.get("武汉市", function (rs) {
        /* rs是一个数组，该数组为当前省市区的坐标信息，根据city.value获取 */
        var count = rs.boundaries.length; //行政区域的点有多少个
        for (var i = 0; i < count; i++) {
            var path = [];
            var str = rs.boundaries[i].replace(' ', '');
            var points = str.split(';');
            for (var j = 0; j < points.length; j++) {
                var lng = points[j].split(',')[0];
                var lat = points[j].split(',')[1];
                path.push(new BMapGL.Point(lng, lat));
            }
            // 镂面图的样式-Prism：创建棱柱覆盖物
            var prism = new BMapGL.Prism(path, 2000, {
                topFillColor: '#5679ea',
                topFillOpacity: 0.5,
                sideFillColor: '#5679ea',
                sideFillOpacity: 0.9
            });
            map.addOverlay(prism);
        }
    });
}
