PXE服务器搭建及操作系统安装

目录

 一、PXE原理

 二、PXE服务器的搭建

2.1 CentOS下PXE服务器的搭建

2.2 Windows下PXE服务器的搭建

---

 一、PXE原理

PXE（Pre-boot Execution Environment，预启动执行环境）是由Intel设计的协议，它允许计算机通过网络启动。这个协议工作在Client/Server模式下，允许客户机通过网络从远程服务器下载引导镜像，并加载安装文件或整个操作系统。PXE更好地解决了以下问题：

• 自动化：PXE允许自动安装和配置操作系统，减少了手动操作的工作量。
• 远程实现：通过网络远程安装操作系统，无需物理介质，方便管理远程服务器。
• 规模化：特别适用于大规模服务器部署，可以同时装配多台服务器。
• 安全化：无盘系统

严格来说，PXE 并不是一种安装方式，而是一种引导方式。进行 PXE 安装的必要条件是在要安装的计算机中必须包含一个 PXE 支持的网卡（NIC），即网卡中必须要有 PXE Client。PXE 协议可以使计算机通过网络启动。此协议分为 Client端和 Server 端，而PXE Client则在网卡的 ROM 中。当计算机引导时，BIOS 把 PXE Client 调入内存中执行，然后由 PXE Client 将放置在远端的文件通过网络下载到本地运行。运行 PXE 协议需要设置 DHCP 服务器和 TFTP 服务器。DHCP 服务器会给 PXE Client（将要安装系统的主机）分配一个 IP 地址，由于是给 PXE Client 分配 IP 地址，所以在配置 DHCP 服务器时需要增加相应的 PXE 设置。此外，在 PXE Client 的 ROM 中，已经存在了 TFTP Client，那么它就可以通过 TFTP 协议到 TFTP Server 上下载所需的文件了。

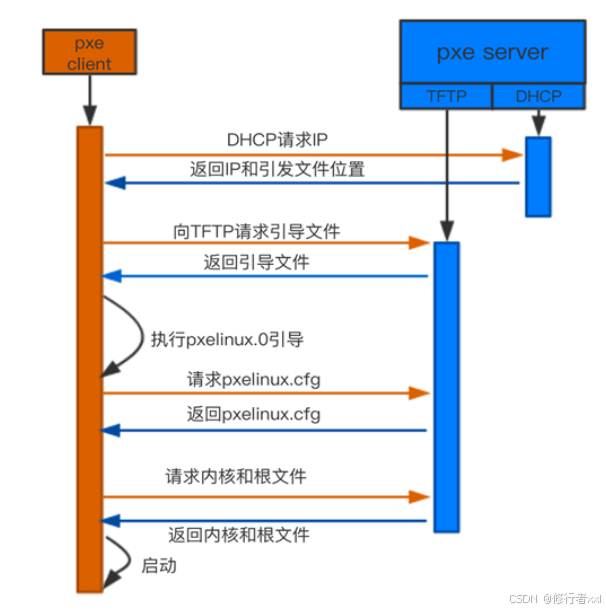

1. PXE启动：当终端进入网卡启动时，会发送一个特殊的PXE启动请求到本地网络上的DHCP服务器。
2. DHCP服务：DHCP服务器收到PXE启动请求后，会向计算机发送DHCP响应，DHCP响应包含了计算的网络配置信息，以及PXE引导服务器的IP地址——TFTP Server（Trivial File Transfer Protocol）。
3. TFTP传输：计算机收到DHCP响应后，会使用TFTP从Server下载引导文件——pxelinux.0（legacy启动）或者bootx64.efi（UEFI启动）。
4. 加载引导文件：计算机加载并执行从TFTP下载的引导文件。引导文件通常是一个小型的Linux内核，能够连接到PXE服务器并获取操作系统镜像。
5. 获取配置信息：引导文件连接到PXE服务器后，会通过TFTP发送请求以获取更多的配置信息。
6. 获取操作系统镜像：PXE服务器根据计算机的请求，将系统镜像发送给计算机。
7. 操作系统加载：一旦操作系统映像文件下载完成，计算机会加载并执行该映像文件。此时，计算机将完全从网络上运行操作系统，而无需本地硬盘上的安装。

 二、PXE服务器的搭建

2.1 CentOS下PXE服务器的搭建

本文将在IP地址为10.20.43.10的centos系统下搭建PXE服务器，为另外一台计算机分配IP，并安装操作系统。

准备工作：

（1）如果没有网络或网络情况差可以先配置yum本地源

（2）关闭防火墙

systemctl stop firewalld.service #暂时关闭，重启失效
systemctl disable firewalld.service #永久关闭

（3）关闭selinux服务

vim /etc/selinux/config
