故障描述：路由器2.4G WiFi工作异常

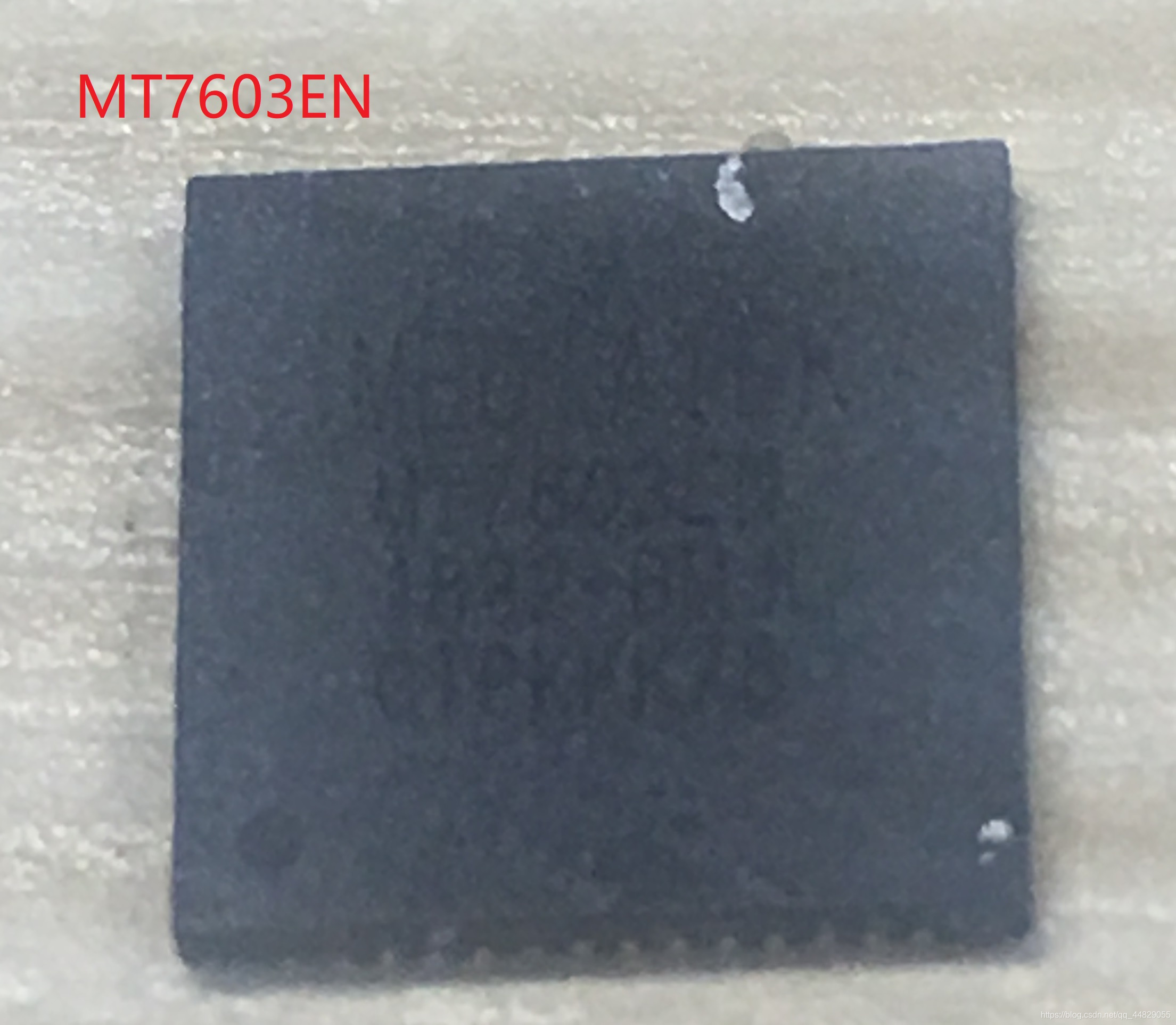

维修结果：更换MT7603E 2.4G WiFi芯片

附件：



分析过程：

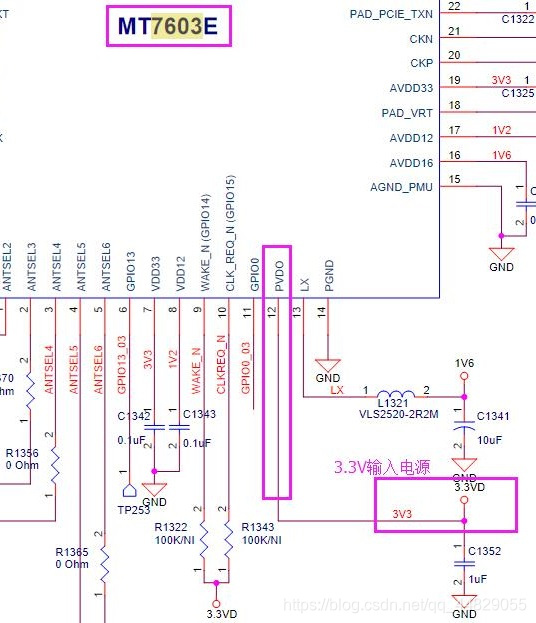

        开机功能正常但是电流明显大些且2.4G WiFi芯片较正常板子发热严重，经测量各路供电芯片发现主供电3.3V短路50欧，由于3.3V供电芯片支持3.3V 2A电流故线路会正常工作，此现象为漏电（一般是用电芯片短路），拆除MT7603E 2.4G WiFi芯片后无短路现象，更换新的板子恢复正常。经测量WiFi芯片的12pin脚3.3V对地短路50欧。

备注：主供电输出短路几十欧一般情况下是用电芯片的输入电压脚内部短路，故用电芯片短路
