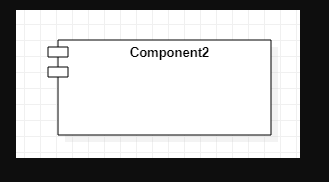

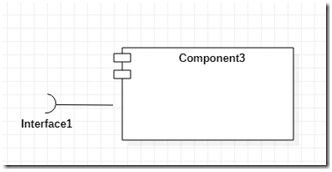

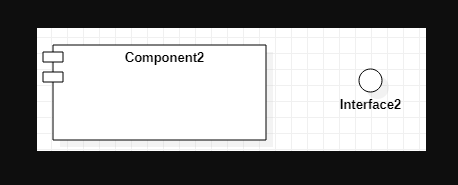

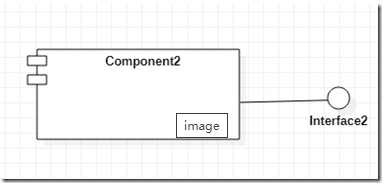

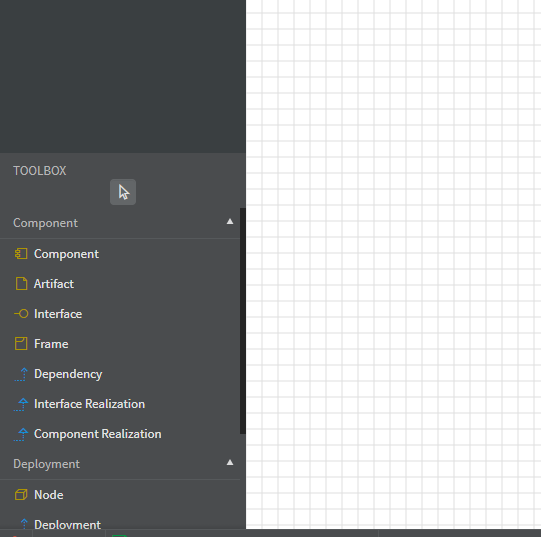

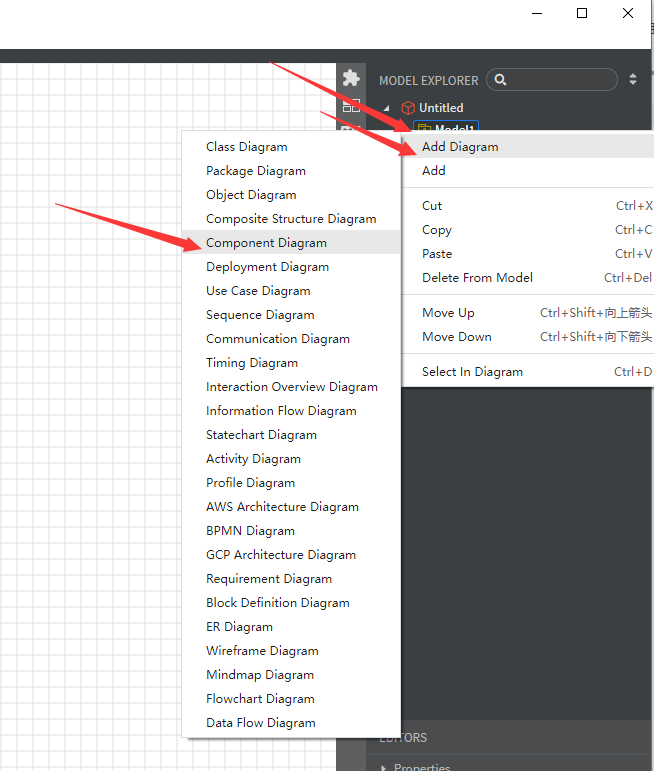

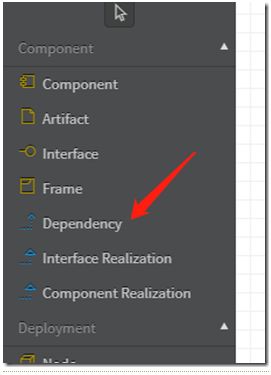

前言 使用starUML制作组件图 【StarUML】组件图 前言1 创建组件图2 元素介绍1、组件2、接口 3 组件依赖接口4 案例 1 创建组件图 在model上右击，选择如下图所示Component Diagram创建组件图 2 元素介绍 架构设计中可视化地表达各个组件之间依赖关系以及组件的接口调用情况 1、组件 2、接口 组件暴露接口，需要先画一个接口 连接之后 3 组件依赖接口 也就是这个组件需要依赖哪些接口才能实现功能，画法与组件暴露接口类似，只是选择的连线要采用 依赖 连接完线之后 4 案例
