-----此实验使用2台路由器 (AR2220),完成DHCP全局地址池的配置与客服端(AR1)IP地址的自动获取----

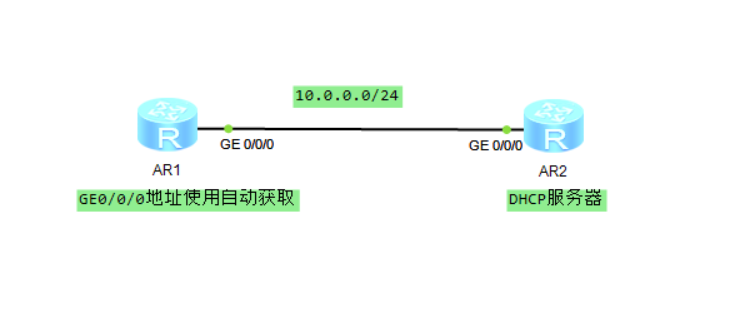

1. 实验拓扑及简要说明
注: AR1为DHCP客服端,GE0/0/0接口的地址将向服务器请求获取;AR2则为DHCP服务器,在此路由器上配置DHCP全局地址池模式
2. AR2 的配置
① 进入系统视图并更名
< Huawei> system-view
[Huawei] sysname AR2
② 使能DHCP功能并创建(进入)DHCP地址池(实验所用地址池名称为 P1)
[AR2] dhcp enable
[AR2] ip pool P1
③ 在DHCP地址池中宣告分配地址的网段(10.0.0.0/24),网关地址(10.0.0.2 即 AR2的GE0/0/0/接口的IP地址)及租期信息(30天过期)
[AR2-ip-pool-P1] network 10.0.0.0 mask 24
[AR2-ip-pool-P1] gateway-list 10.0.0.2
[AR2-ip-pool-P1] lease day 30
[AR2-ip-pool-P1] dns-list //dns地址本次实验不必要,可不设置
[AR2-ip-pool-P1] excluded-ip-address 起始地址(X.X.X.X) 结束地址(X.X.X.X) //排除分配地址的范围,本次实验同样不必要,选设
④ 查看地址池信息
[AR2] dis ip pool
⑤ 进入并配置GE0/0/0的地址,使能全局地址池
[AR2] int g0/0/0
[AR2-GigabitEthernet0/0/0] ip address 10.0.0.2 24
[AR2-GigabitEthernet0/0/0] dhcp select global
3. AR1 的配置
① 进入系统视图,更名并使能DHCP
< Huawei> sy
[Huawei] sy AR1
[AR1] dhcp enable
② 进入接口GE0/0/0并向DHCP服务器请求IP地址
[AR1] int g0/0/0
[AR1-GigabitEthernet0/0/0] ip address dhcp-alloc
出现如图所示信息即为请求成功,即可查看GE0/0/0的IP地址
[AR1] dis ip int b
