K型热电偶采集

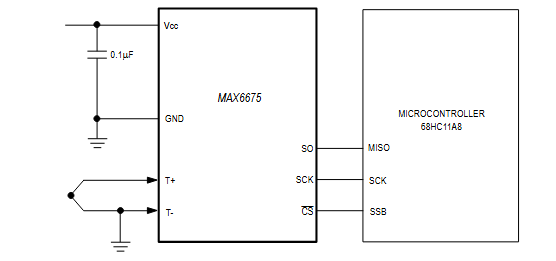

一，官方接线

二，简介

1，K型热电偶: 测温原理就是温度会导致热电偶T+和T-产生电压，而这个电压非常小，所以需要运放。
并且不是线性的。
2，MAX6675：这款芯片则是为了K型热电偶量身定制，只需要将热电偶T+和T-接入芯片，MCU通过SPI读取即可。
温度转换速度特别慢，不建议超过5Hz
3，读取的温度范围是0-1024℃ 精度是0.25 。

三，程序

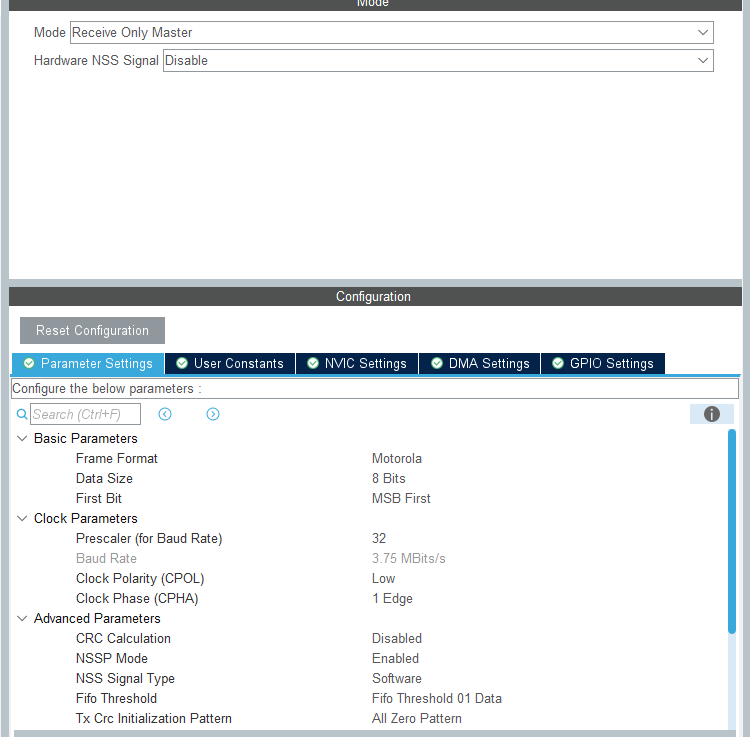

spi配置如图

使用硬件NSS （硬件片选）不能正常运行，可能时序不太对，有时间用示波器查看

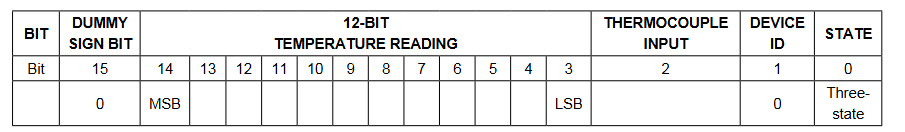

提取温度函数来自于这

//提取温度函数
uint16_t convertToTemperature(uint16_t data) {
      data = data <<1;
      data = data >>4;
    return data;
}
void recv_temp_fun(void){
  uint16_t tempvalue=0;
  uint8_t txData[2]={0xff,0xff};
  uint8_t rxData[2];
       CS_LOW();//CS引脚拉低 选中芯片
       HAL_SPI_TransmitReceive(&hspi4,txData,rxData,2,1000);
       CS_HIGH();//CS引脚拉高 失能芯片
       tempvalue = rxData[0]*256+rxData[1];
       tempvalue = convertToTemperature(tempvalue);//提取温度
}
