基于设备节点进行Loopback EEPROM解析

 1. EEPROM？

EEPROM (Electrically Erasable Programmable Read-Only Memory)一般用于存储程序和数据，包括但不限于以下内容：

1. 系统配置信息，如启动设置、时钟设置等；

2. BIOS和固件更新文件；

3. 用户数据，如文档、图像、音频、视频等；

4. 产品标识信息，如序列号、型号、制造日期等；

5. 加密密钥和证书等安全信息；

6. 其他设备和芯片的配置和参数信息，如调光器、温度控制器等。

EEPROM可以实现非易失性存储，即即使断电或重新启动系统，存储的信息也能够保留。因此，EEPROM通常用于需要长期存储的数据和程序，如嵌入式系统、电子设备和汽车电子等。

在服务器/交换机领域，EEPROM中一般存储的是FRU/TLV信息，这两种都是比较常见的。

FRU？

FRU是Field Replaceable Unit（现场可更换单元）的缩写。它是指计算机或其他电子设备中的可以被现场更换的模块、部件或组件。

例如，服务器中的硬盘、电源、风扇、网卡、内存插槽、处理器插槽等都属于FRU。当这些部件出现故障或需要升级时，可以在不影响整个系统的运行的同时，现场更换这些FRU以维护系统的可靠性和可用性。

FRU通常有标准的尺寸、接口和规格，以便于更换和兼容性。在一些计算机或设备中，FRU会赋予一个唯一的标识码或序列号，使得设备管理人员能够对其进行追踪、管理和维护。

TLV？

TLV是Type-Length-Value的缩写，是一种常用的数据结构格式。在这种格式中，数据被分为三个部分：

- Type：表示数据的类型，通常是一个数值或字母表示。
- Length：表示数据的长度，通常是一个数值，表示Value部分的字节长度。
- Value：表示实际的数据内容，可以是任意类型的数据，如字符串、整数、结构体等。

TLV格式常用于通信协议、配置文件、数据包等场景中。它的优点是灵活性高，可以描述各种不同类型的数据，同时也具有良好的可扩展性。

在实际应用中，TLV格式有时会被扩展为TLVs，也就是多个TLV结构的组合，以表示更加复杂的数据结构。此外，还有一些变种格式，如TVL和LTV等，它们的含义与TLV基本相同，只是顺序不同。

Loopback EEPROM

在交换机领域中，经常会使用到一种流量测试部件 -- Loopback，在Loopback中也有EEPROM，并存储了一些必要的信息：

出厂信息

主要包含了厂商，Serial Number，Part Number，生产日期，Loopback类型等等。

Sensor信息

主要包含Loopback的温度，电压，电流和功耗等信息。

低速信号

大部分的Loopback都支持4个低速信号的读取，包括present，interrupt，low power mode和reset。部分Loopback也支持设置一些信号，比如interrupt，present等等。

2. EEPROM的解析

这篇文章主要是以Loopback EEPROM为例，来讲解EEPROM信息如何解析。

1. 确定Loopback的类型

 目前，基本所有的厂商的Loopback EEPROM协议都是基于标准协议进行微调，从而形成自己的协议，那如何确定当前的Loopback EEPROM是基于哪份标准协议进行修改的呢？

那就要引入一个EEPROM字段概念：Identifier Values，它定义了当前Loopback的类型，我们可以根据其类型确定所采用的EEPROM协议。

那这个Identifier Value如何读取？如何解析呢？

几乎所有的标准协议，都规定了统一的Identifier Value的对应关系，包括它的存储位置。

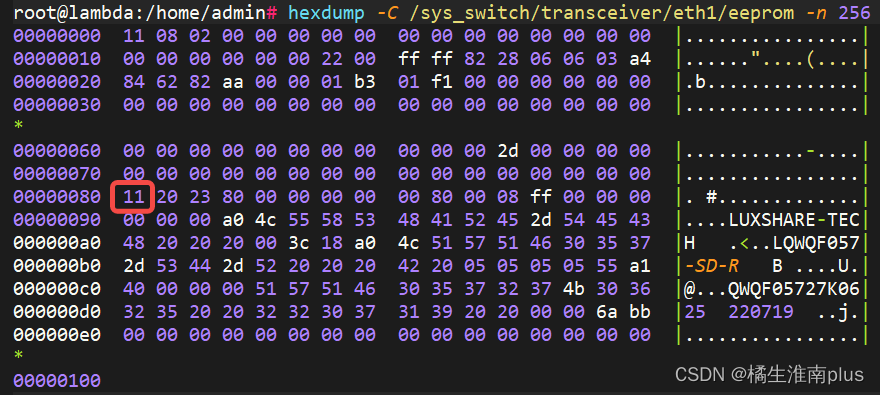

Identifier Value一般都是位于Loopback EEPROM的Page00的第128(0x80)位寄存器，如下图所示，这款Loopback的Identifier Value为0x11。

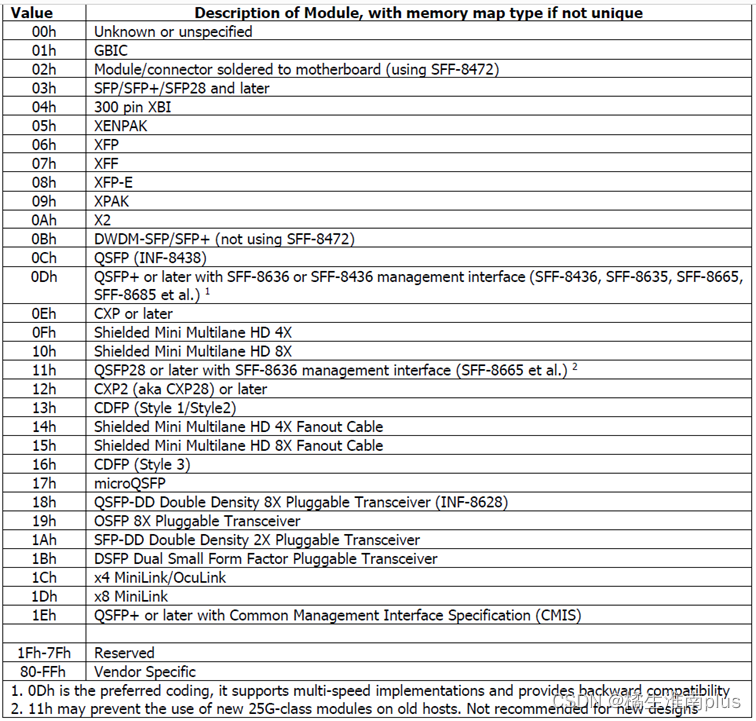

具体Identifier Value的对应关系如下图所示，上面Loopback的类型为QSFP28 or later：

2. 明确采用的EEPROM的协议

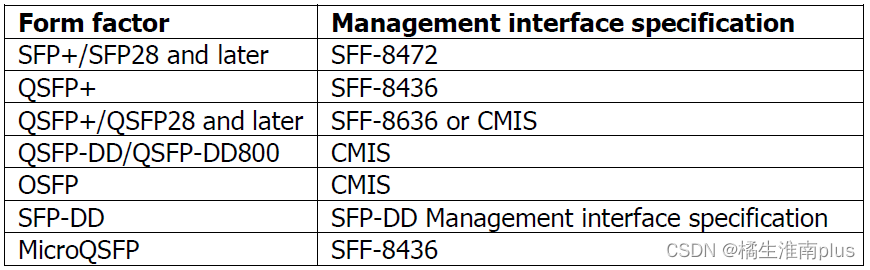

根据Identifier Value获取到Loopback的类型后，根据其类型确定所采用的EEPROM协议为SFF-8636/CMIS。

至此，我们就已经明确了这款Loopback EEPROM采用的标准协议。

3. EEPROM内容解析

确定了EEPROM协议后，我们可以根据其协议手册对EEPROM内容进行解析。

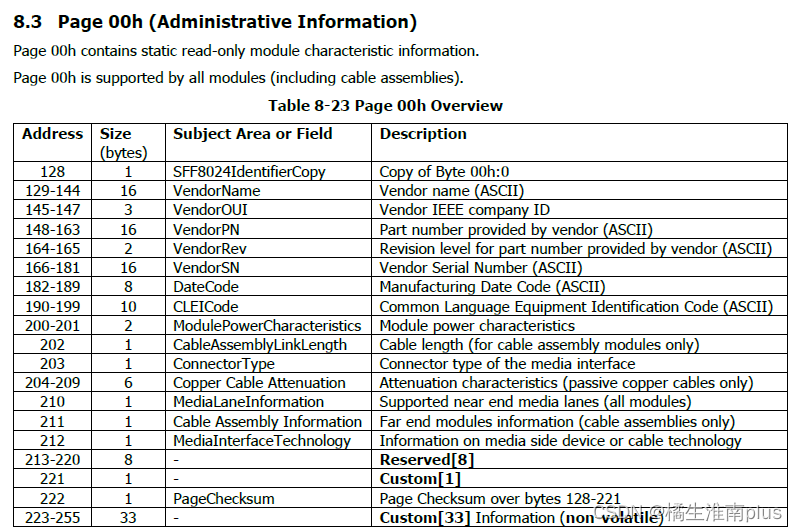

如上图，协议规定了128-255位寄存器存储的信息

通过文件节点获取EEPROM内容：

def read_eeprom_contents(self, file_path=None, size=256, offset=0):
    """Read the eeprom node contents.

    Args:
        @file_path: The path of the eeprom node.
        @size: The size you want to read from this node.
        @offset: The offset of the beginning of read.

    Returns:
        ret(int): The return value. 0 for success, greater than 0 otherwise.
        contents(str): The contents of you read from this node.

    """
    ret = PASS
    contents = ""
    retry_count = 0

    if file_path is None:
        logger_msg(
            f"{sys._getframe().f_code.co_name} parmentation error.",
            self.logger)
        ret = FAIL
        return ret, contents
    while retry_count <= OPEN_NODE_RETRY:
        try:
            fd_eeprom = open(file_path,
                                mode='rb',
                                buffering=OPEN_NODE_BUFFER)
            break
        except Exception as e:
            retry_count += 1
            logger_msg("Open file {} Error: [{}].".format(
                                                file_path, e), self.logger)
            logger_msg("Retry to open file node [{}]:".format(
                                                retry_count), self.logger)
    else:
        ret = FAIL
        return ret, contents

    try:
        fd_eeprom.seek(offset)
        contents = fd_eeprom.read(size)
    except Exception as e:
        logger_msg("Read file {} Error: [{}].".format(
                                                file_path, e), self.logger)
        ret = FAIL
        return ret, contents

    try:
        fd_eeprom.close()
    except Exception as e:
        logger_msg("Close file {} Error: [{}].".format(
                                                file_path, e), self.logger)
        ret = FAIL
        return ret, contents

    return ret, contents

根据协议中对每个字段的定义去解析，最终将EEPROM的解析结果以键值对的形式返回：

def _reslove_eeprom(self, contents_list):
    """Get the type of the loopback.

    Args:
        @contents_list: The contents of hex strings.

    Returns:
        ret(int): The return value. 0 for success, greater than 0 otherwise.
        type_value(str): The type of the loopback.

    """
    ret = PASS
    eeprom_dict = {}

    if contents_list == None:
        ret = FAIL
        logger_msg("Parameters contents_list is None.", self.logger)
        return ret, eeprom_dict

    for eeprom_key in self.loopback_type.keys():

        value = self.loopback_type[eeprom_key]["value"]
        offset = self.loopback_type[eeprom_key]["offset"]
        size   = self.loopback_type[eeprom_key]["size"]
        type   = self.loopback_type[eeprom_key]["type"]
        unit   = self.loopback_type[eeprom_key]["unit"]

        if eeprom_key == "Identifier":
            eeprom_value = value
        else:
            start_addr = offset
            end_addr = start_addr + size

            hex_value = contents_list[start_addr:end_addr]
            _ret, eeprom_value = self._data_format_coversion(
                                                contents_list=hex_value,
                                                type=type,
                                                size=size)
            if _ret != PASS:
                ret = _ret

        eeprom_dict[eeprom_key] = str(eeprom_value) + unit

    return ret, eeprom_dict

4. 输出解析结果

def show_single_type_eeprom_dict(self,
                                    loopback_type,
                                    eeprom_dict_list=None):
    """Show single type eeprom dictionary by format table.

    Args:
        @loopback_type: The loopback type that you want to show.
        @eprom_dict_list: The list of this type eeprom info dict list.

    Returns:
        ret(int): The return value. 0 for success, greater than 0 otherwise.

    """
    ret = PASS
    header = ["Port", "State", "Type"]
    all_eeprom_list = []


    if loopback_type != "NA":
        ret, config = self._get_loopback_type_config(loopback_type)
        if ret != PASS:
            logger_msg(
                "Get loopback type [{}] configuration failed".format(
                                                loopback_type), self.logger)

        for key in config.keys():
            header.append(key)

    try:
        for eeprom_dict in eeprom_dict_list:
            single_eeprom_list = []
            for key in header:
                single_eeprom_list.append(str_auto_line(
                                    eeprom_dict[key], length_limit=KEY_LEN))

            all_eeprom_list.append(single_eeprom_list)

        logger_msg("\n===> [{} LOOPBACK TYPE EEPROM * {}]:".format(
                            loopback_type, len(all_eeprom_list)), LOG_INFO)
        logger_msg(
            tabulate(all_eeprom_list, header, tablefmt="grid"), LOG_INFO)

    except Exception as e:
        ret = FAIL
        logger_msg("Show eeprom list error: [{}].".format(e), self.logger)

    return ret

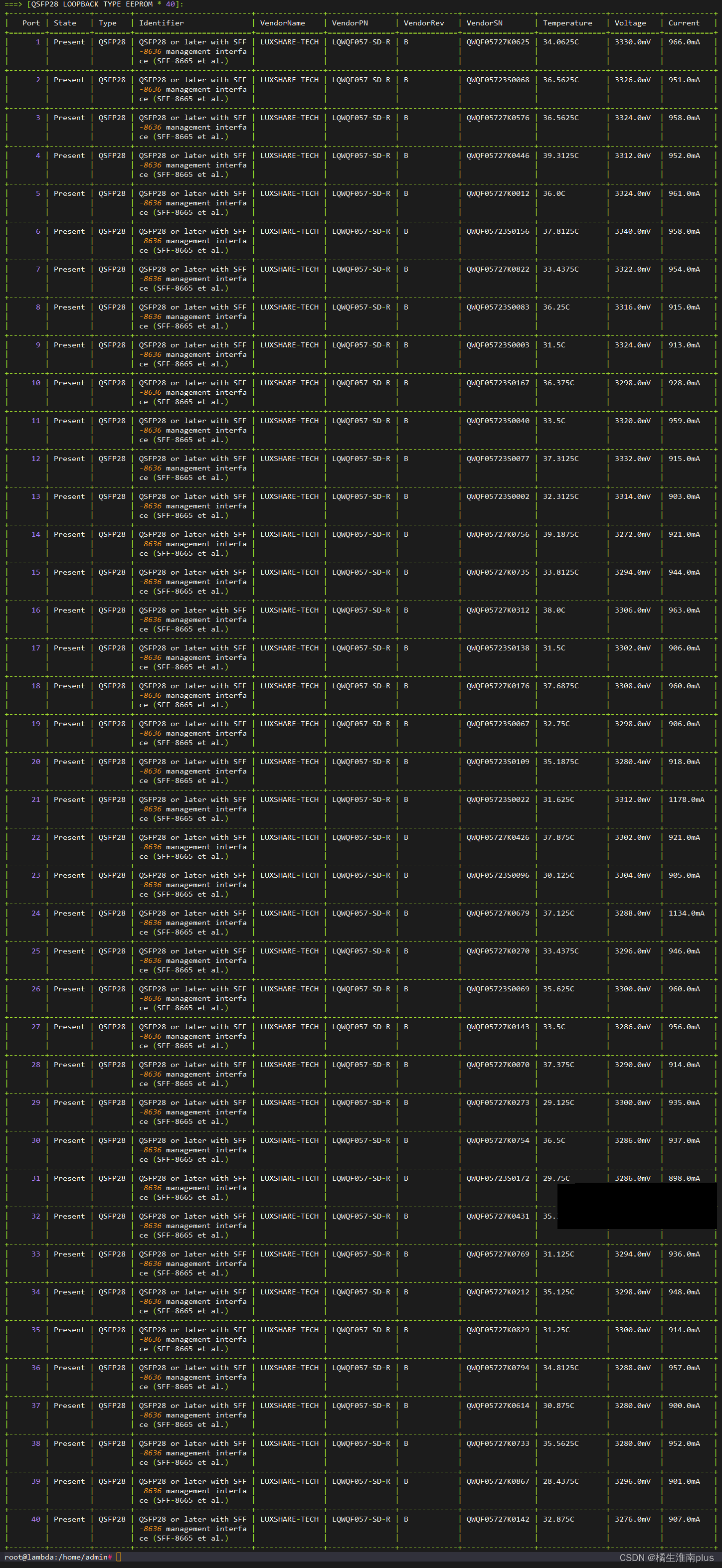

输出结果演示：

3. 总结

本文具体介绍了如何解析各类型的Loopback EEPROM，包括Loopback类型的确定，协议的确定，EEPROM的解析，结果的输出呈现。最终将一个个EEPROM文件节点转换为易读的列表信息。

后面有时间的话，可以将这个工具扩展，支持解析FRU和TLV信息等等。
